اتصال مستقیم پنوماتیک

اتصال مستقیم پنوماتیک (Pneumatic Straight Connector) که با کد PC نیز شناخته می‌شود، یکی از پرکاربردترین و حیاتی‌ترین اتصالات در هر سیستم هوای فشرده است. این قطعه وظیفه اتصال مستقیم و مطمئن شیلنگ‌های پنوماتیک به قطعات اصلی مانند شیرهای برقی، سیلندرها، واحد مراقبت و پورت‌های روی بلوک‌ها را بر عهده دارد.

طراحی این اتصالات به گونه‌ای است که با مکانیزم فشاری (Push-to-Connect)، نصب و جداسازی شیلنگ را در کمترین زمان و بدون نیاز به ابزار خاصی ممکن می‌سازد، در عین حال، آب‌بندی کامل و عدم نشتی هوا را در فشارهای کاری بالا تضمین می‌کند.

⚙️ مشخصات فنی

🔄 مدل‌های مختلف از نظر سایز و رزوه

برای اطمینان از سازگاری کامل با شیلنگ‌ها و قطعات شما، این اتصالات در اندازه‌های متنوعی تولید می‌شوند:

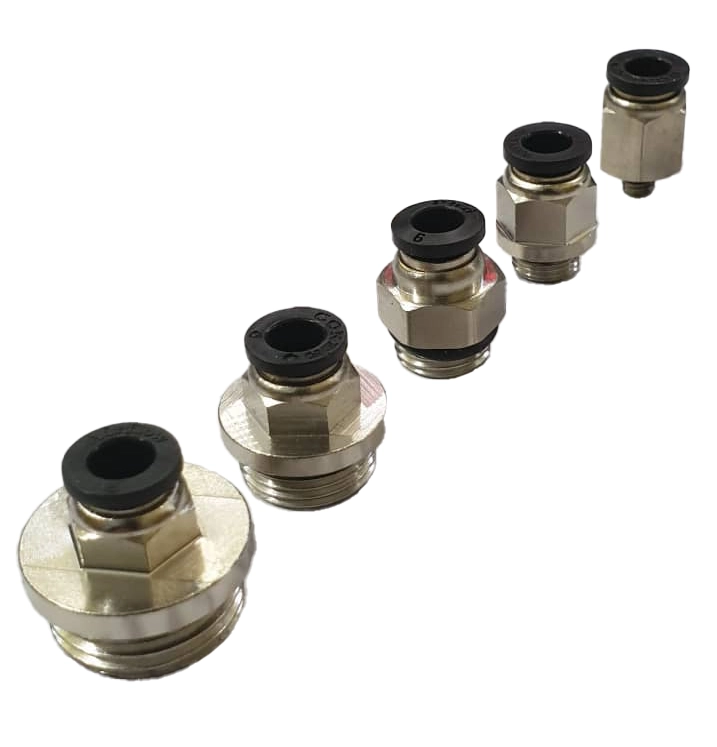

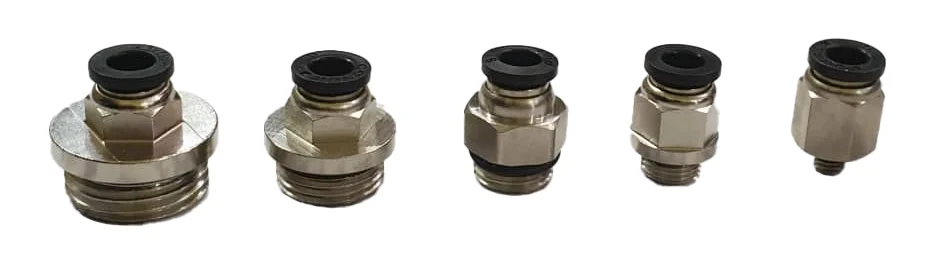

مدل‌های مختلف از نظر سایز شیلنگ (قطر خارجی)

سایز شلنگ‌ها با قطرهای متریک بر اساس میلیمتر اندازه‌گیری می‌شود:

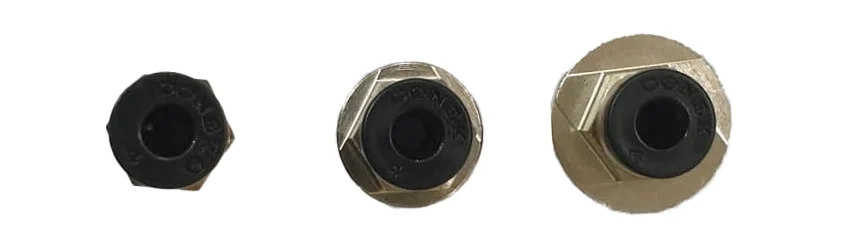

• اتصال مستقیم پنوماتیک سایز 4 میلیمتری
• اتصال مستقیم پنوماتیک سایز 6 میلیمتری
• اتصال مستقیم پنوماتیک سایز 8 میلیمتری
• اتصال مستقیم پنوماتیک سایز 10 میلیمتری
• اتصال مستقیم پنوماتیک سایز 12 میلیمتری
• اتصال مستقیم پنوماتیک سایز 16 میلیمتری

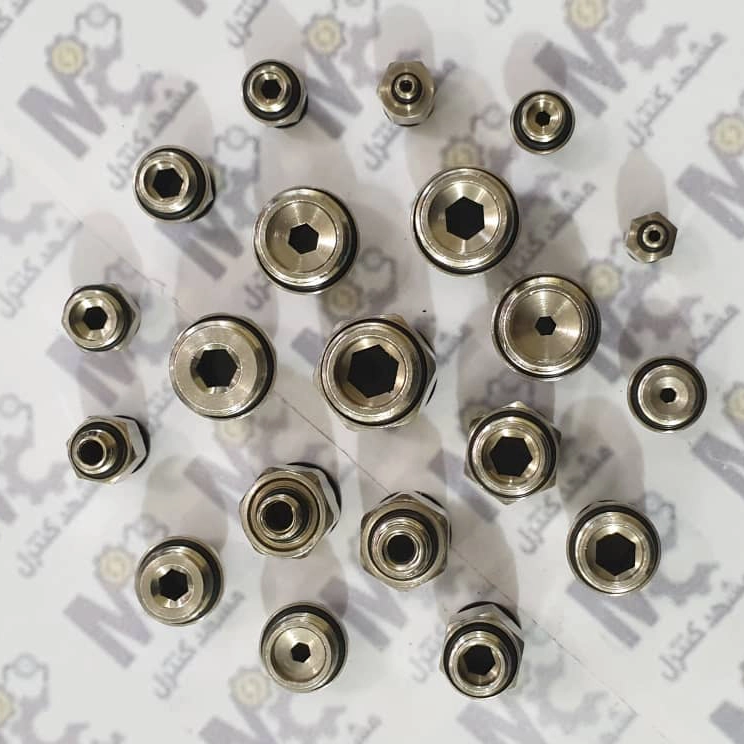

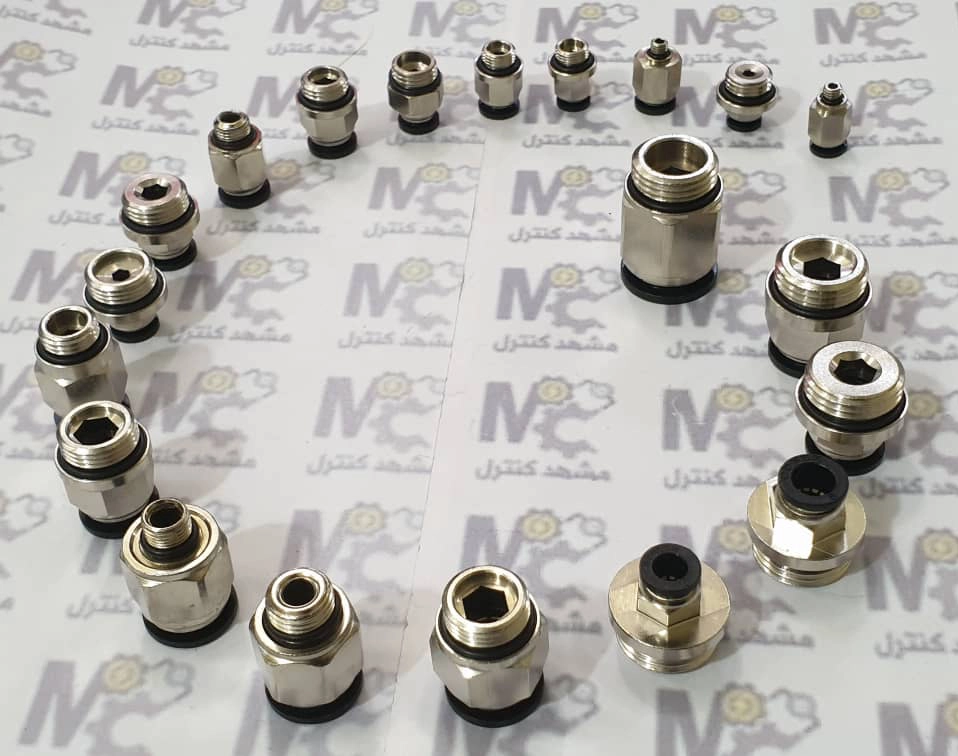

مدل‌های مختلف از نظر سایز رزوه (Male Thread)

رزوه اتصال دهنده به پورت‌های قطعات دیگر:

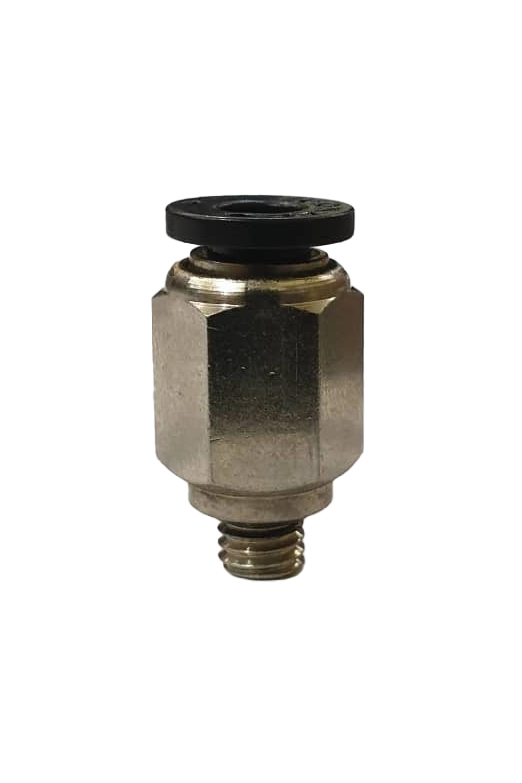

• اتصال مستقیم پنوماتیک رزوه M5 پنج میلیمتر (GM5): مناسب برای برای پورت‌های کوچک و نازل‌ها
• اتصال مستقیم پنوماتیک رزوه 1/8 اینچ (G01): مناسب برای اتصال به شیرها و جک‌های کوچک
• اتصال مستقیم پنوماتیک رزوه 1/4 اینچ (G02): مناسب برای پرکاربرد برای شیرها، رگلاتورها و واحد مراقبت

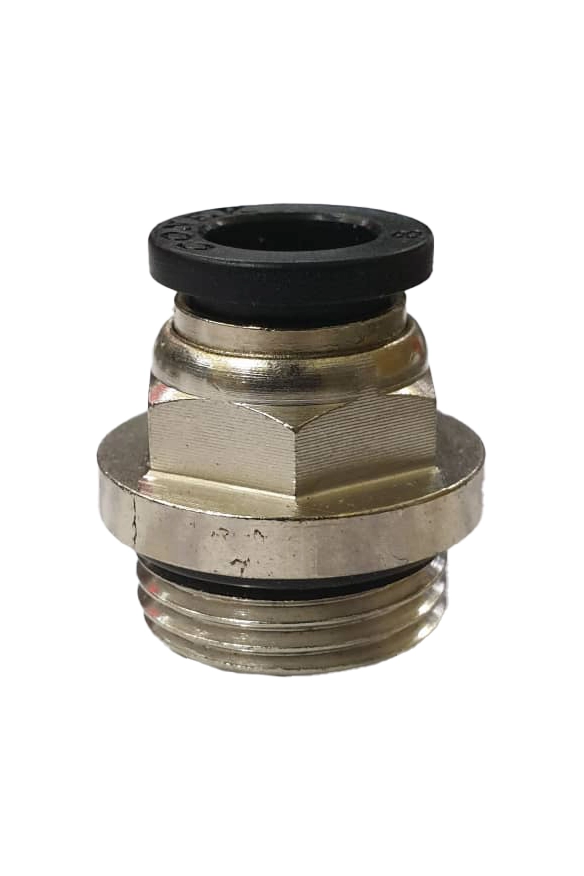

• اتصال مستقیم پنوماتیک رزوه 3/8 اینچ (G03): مناسب برای برای جک‌های بزرگتر و نقاط با دبی بالا
• اتصال مستقیم پنوماتیک رزوه 1/2 اینچ (G04): مناسب برای اتصال به مخازن و ورودی‌های اصلی هوا

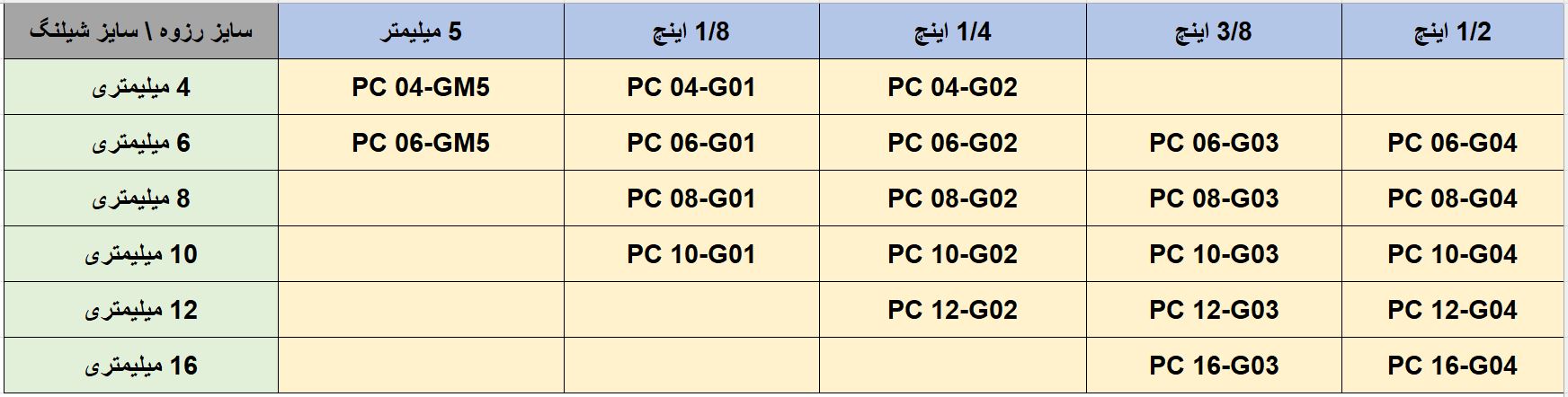

جدول مدل‌های مختلف از نظر سایز و رزوه

توضیحات:

• PC مخفف اتصال مستقیم (Pneumatic Straight Connector) است.
• دو رقم اول (مانند 04) نشان دهنده سایز شیلنگ بر حسب میلی‌متر است.
• کد بعد از خط تیره (مانند G01) نشان دهنده سایز رزوه بر حسب اینچ است. (G01 = 1/8 اینچ، G02 = 1/4 اینچ، G03 = 3/8 اینچ، G04 = 1/2 اینچ – توجه: ترتیب G01 تا G04 با ستون‌های جدول شما کمی متفاوت است.)
• GM5 نیز به رزوه M5 (5 میلیمتری) اشاره دارد.

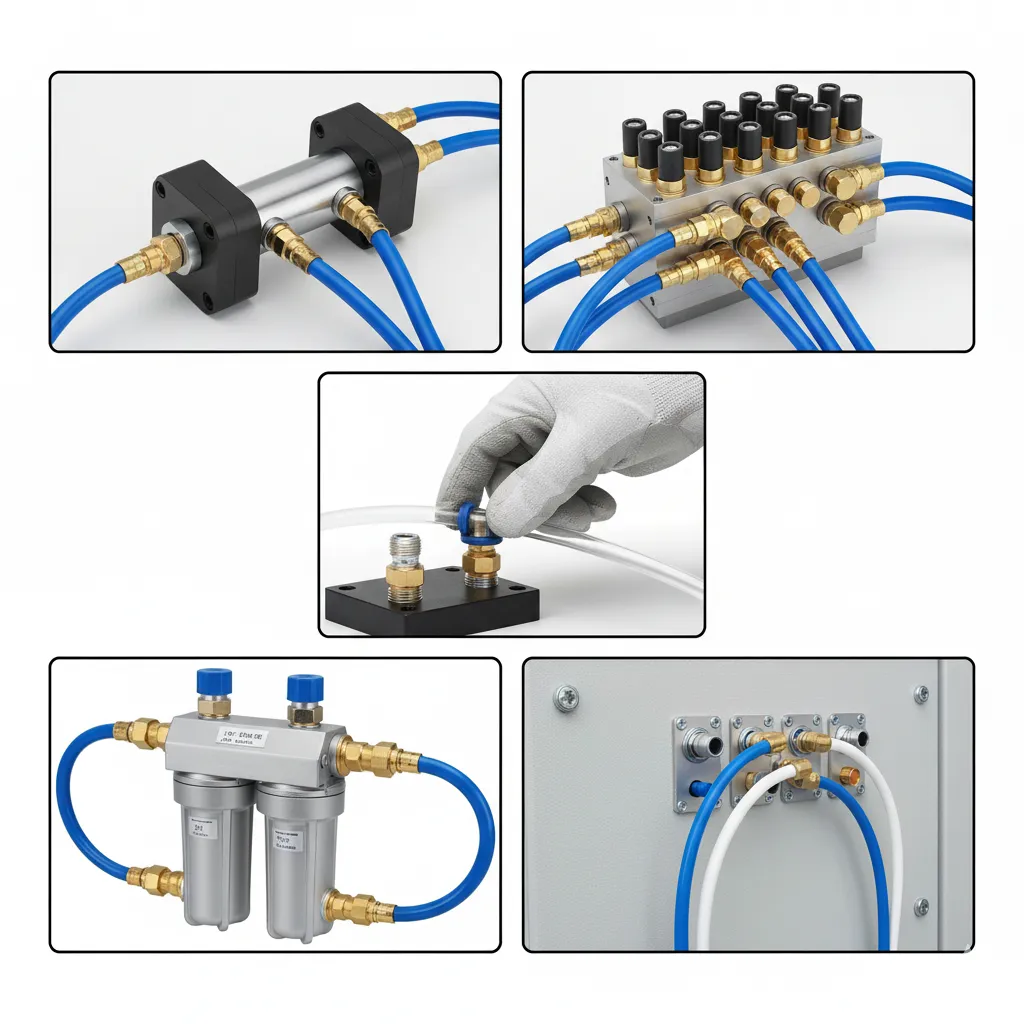

🎯 موارد استفاده (کاربردها)

اتصال مستقیم پنوماتیک در هر نقطه‌ای از سیستم پنوماتیک که نیاز به اتصال خطی شیلنگ به یک قطعه با پورت رزوه‌دار باشد، استفاده می‌شود:

1. اتصال به جک‌های پنوماتیک: رساندن هوا به سر و ته سیلندرهای دو کاره.
2. اتصال به شیرهای کنترل: وصل کردن شیلنگ‌ها به پورت‌های شیرهای 5/2، 3/2 و غیره.
3. واحد مراقبت: اتصال خطوط اصلی هوا به فیلترها و رگلاتورها.
4. تابلوهای پنوماتیک: نصب بر روی پانل‌ها و صفحات برای ایجاد نقاط تست و تغذیه هوا.
5. اتصالات موقت: در سیستم‌های تست و آزمایشگاهی برای نصب و دمونتاژ مکرر.

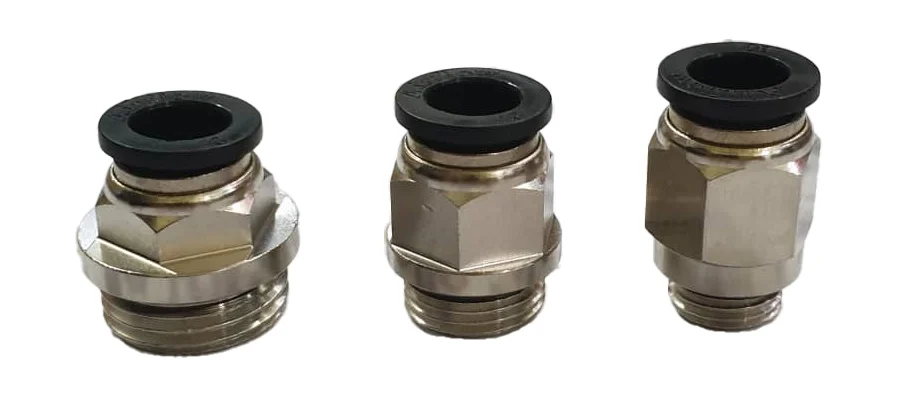

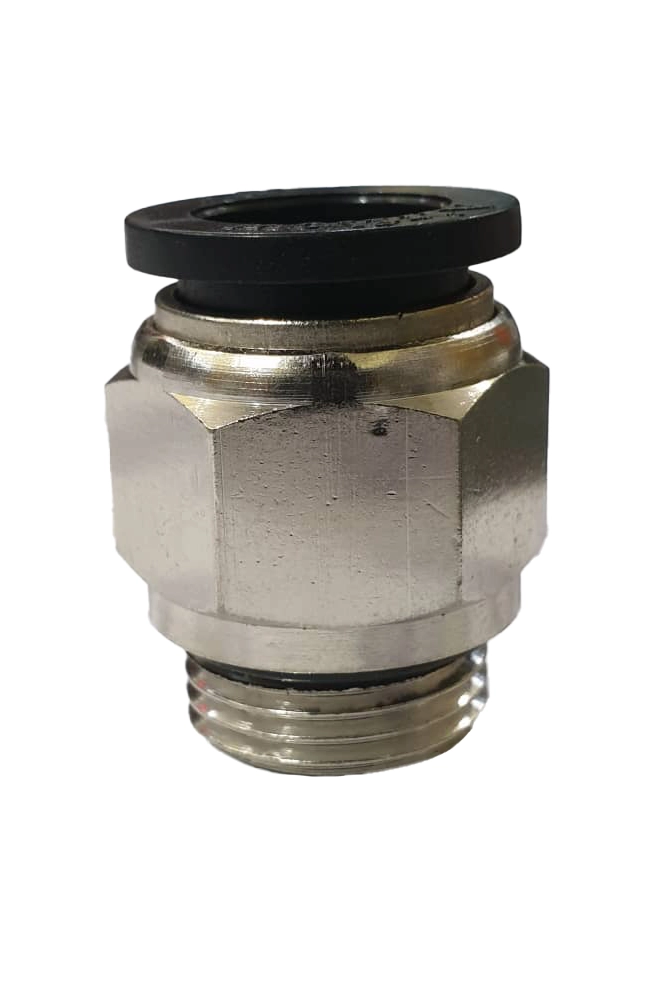

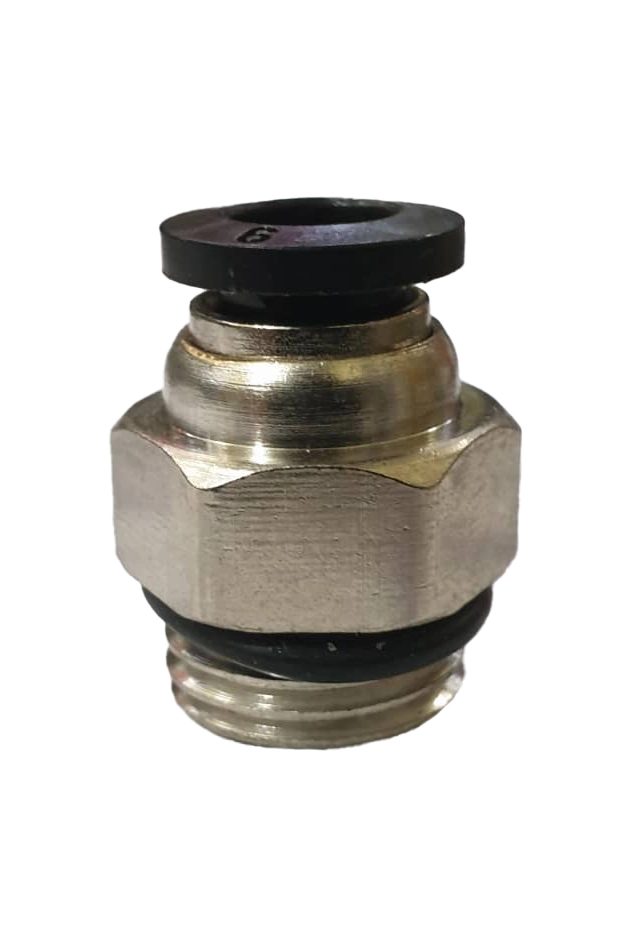

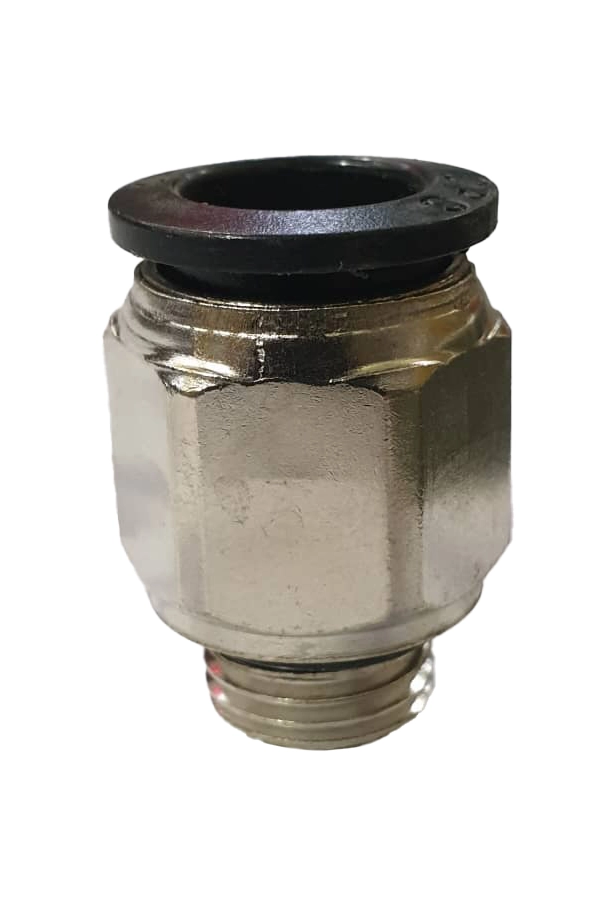

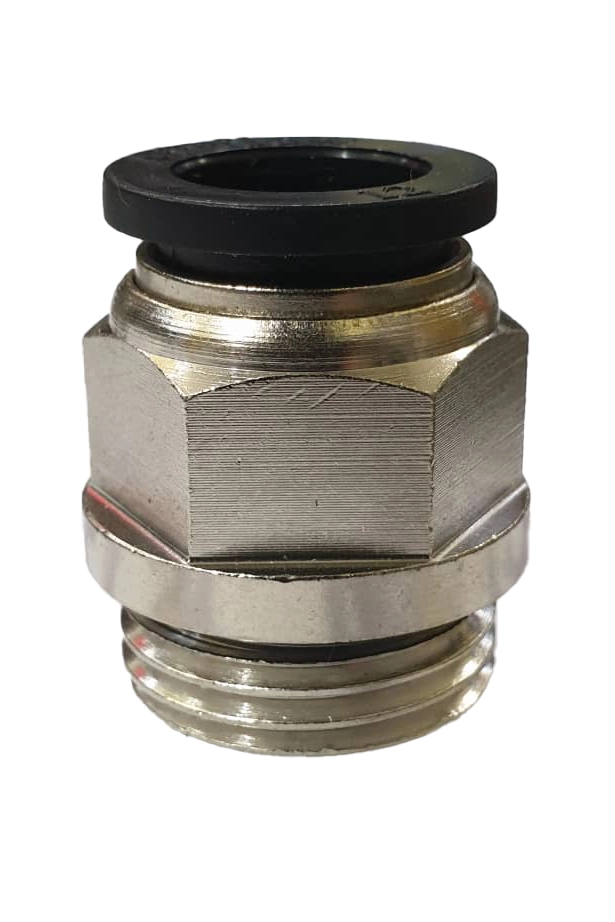

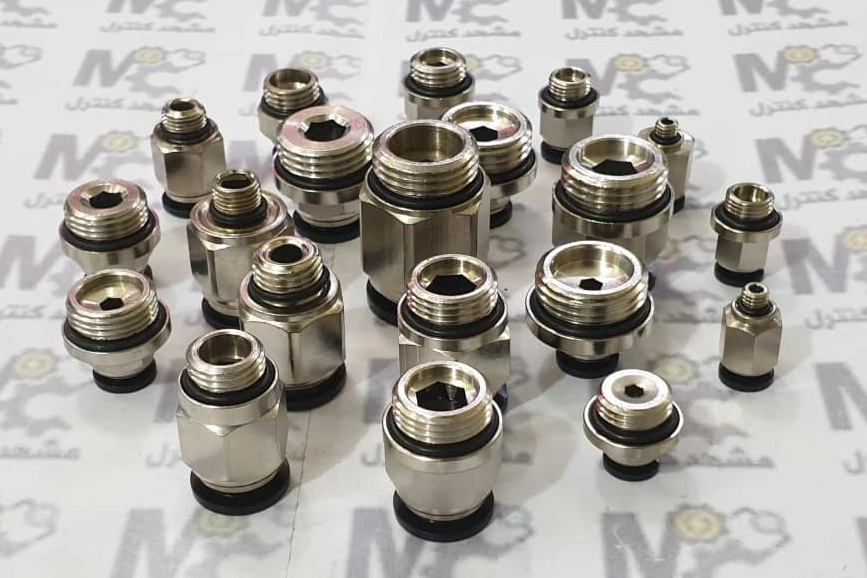

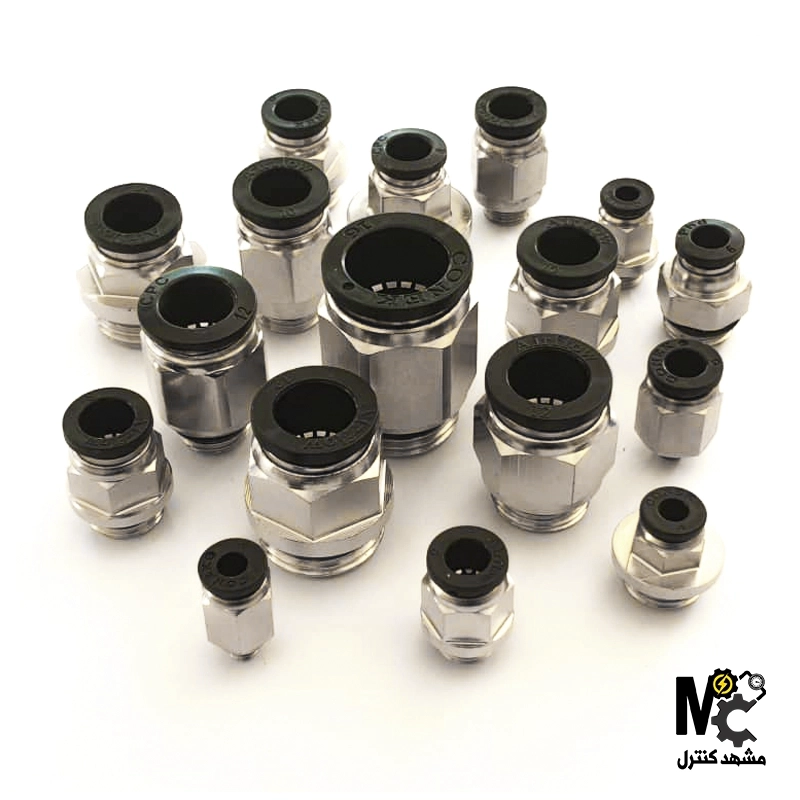

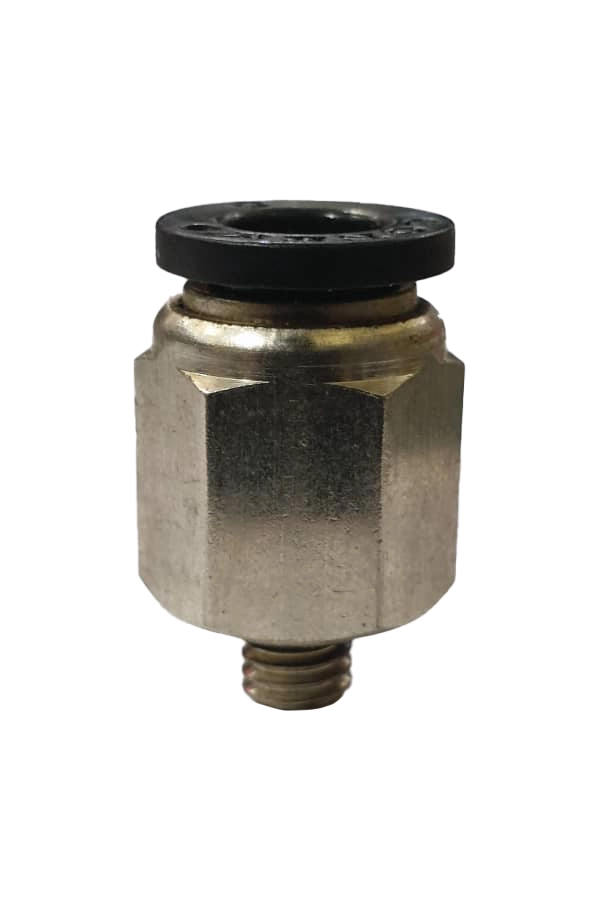

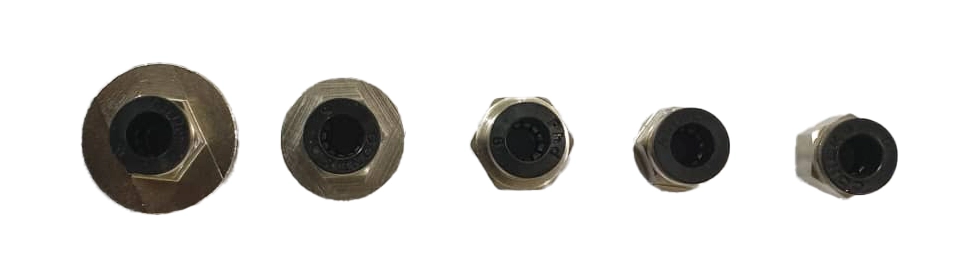

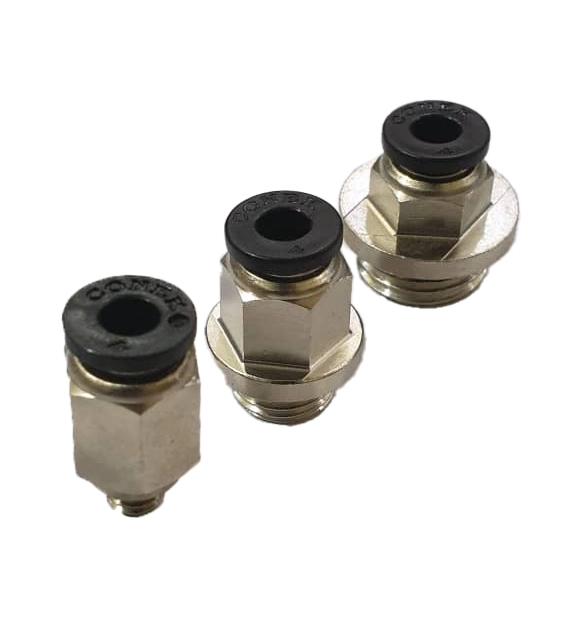

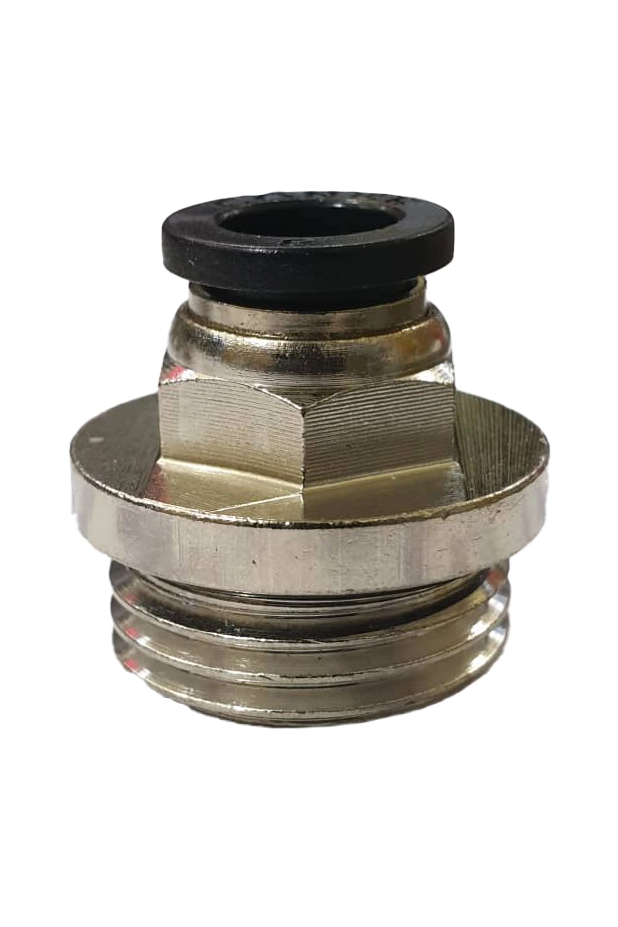

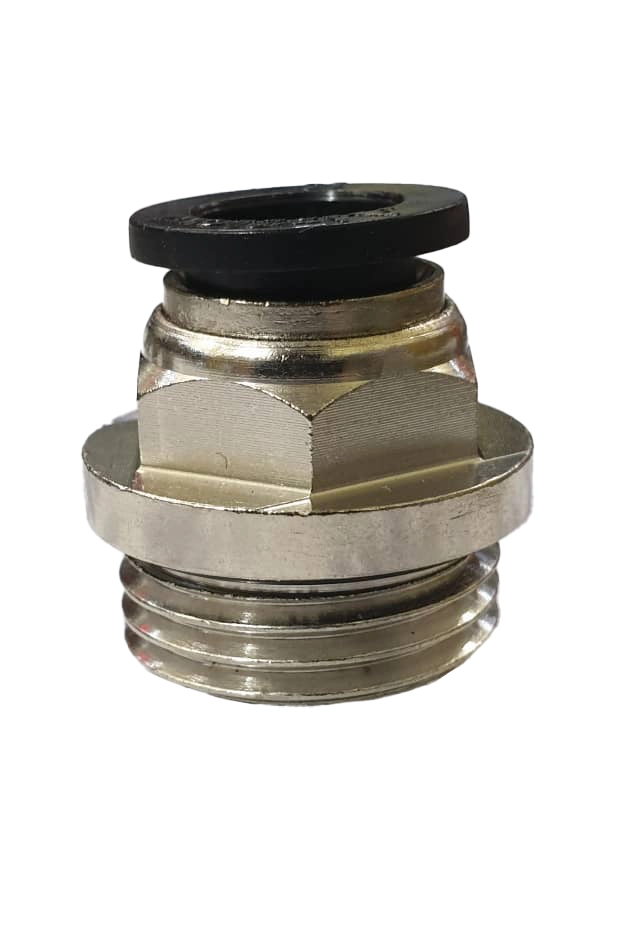

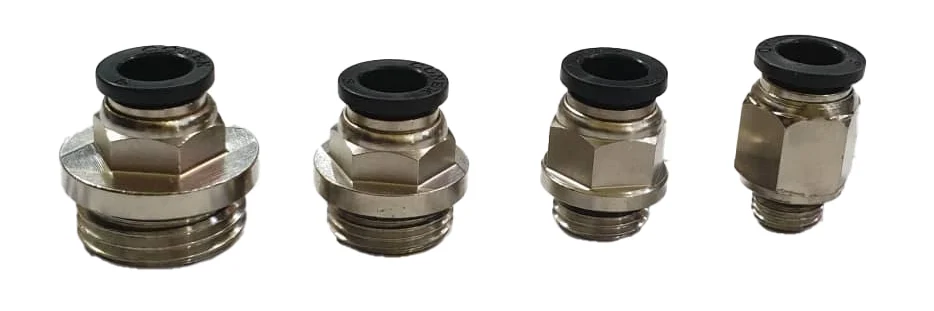

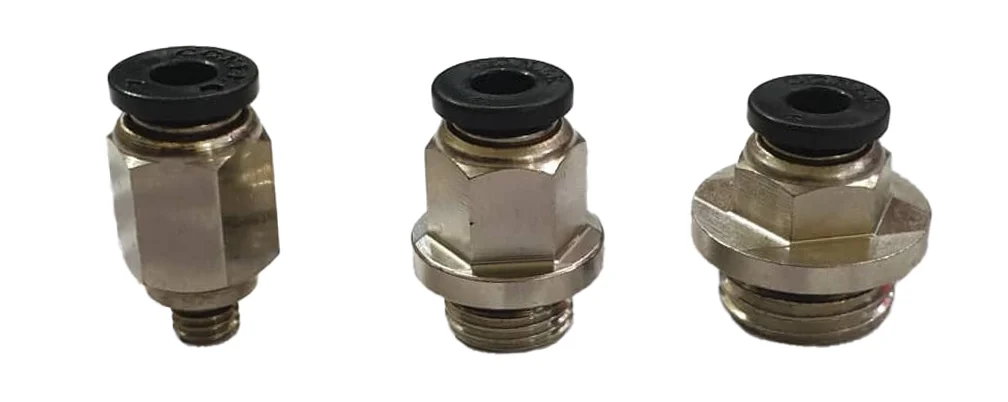

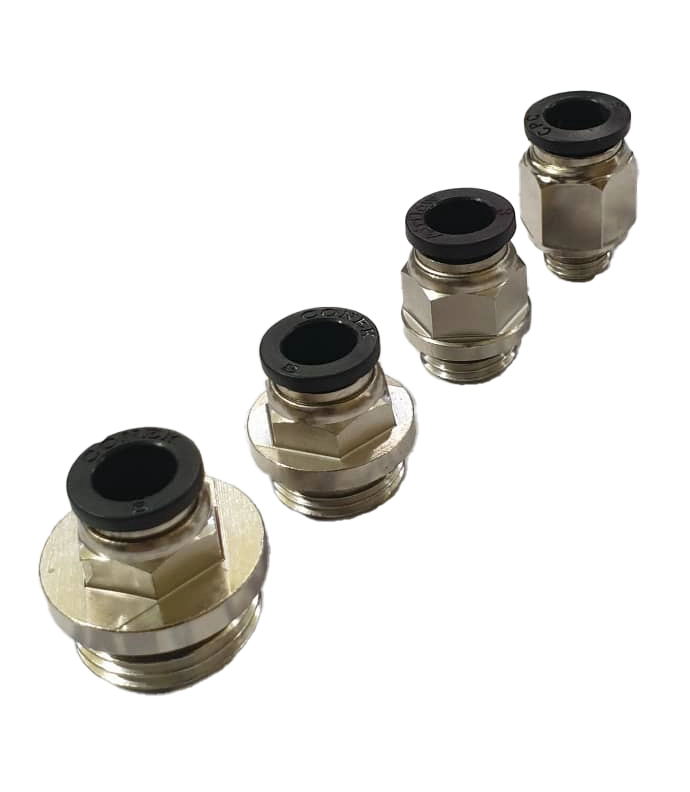

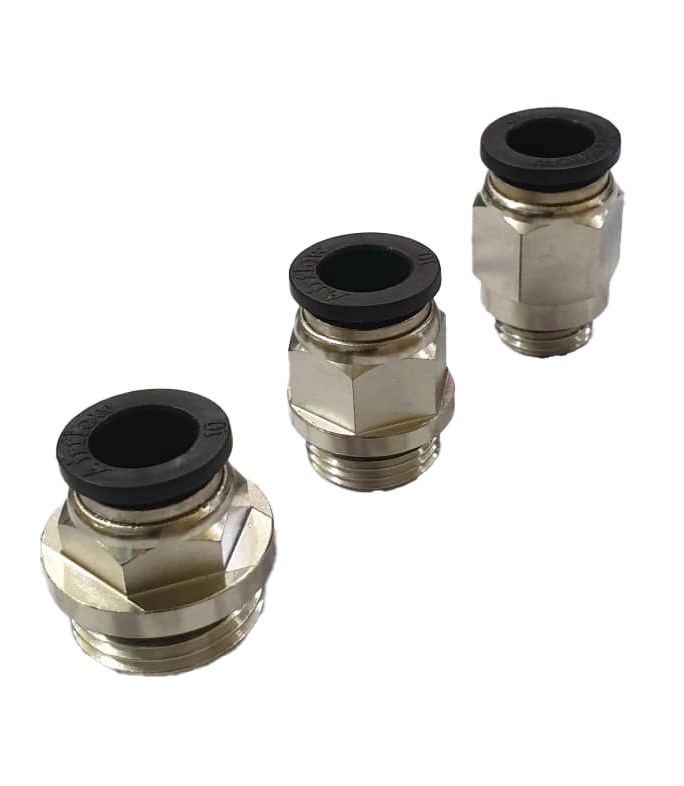

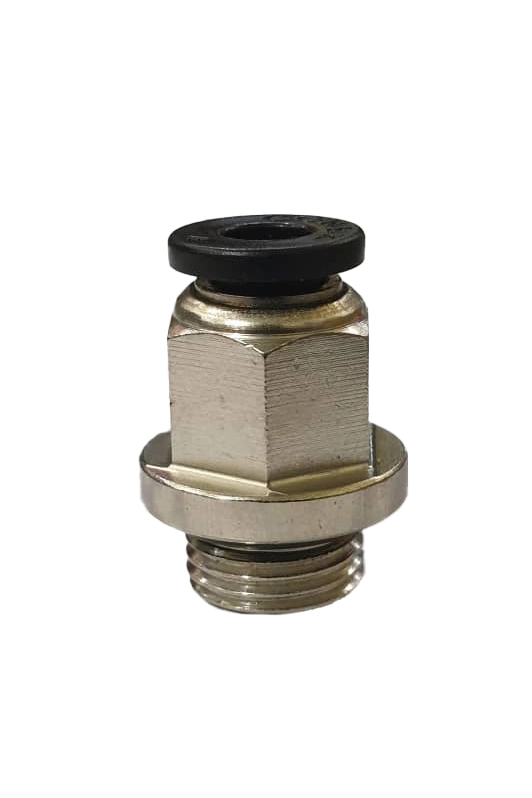

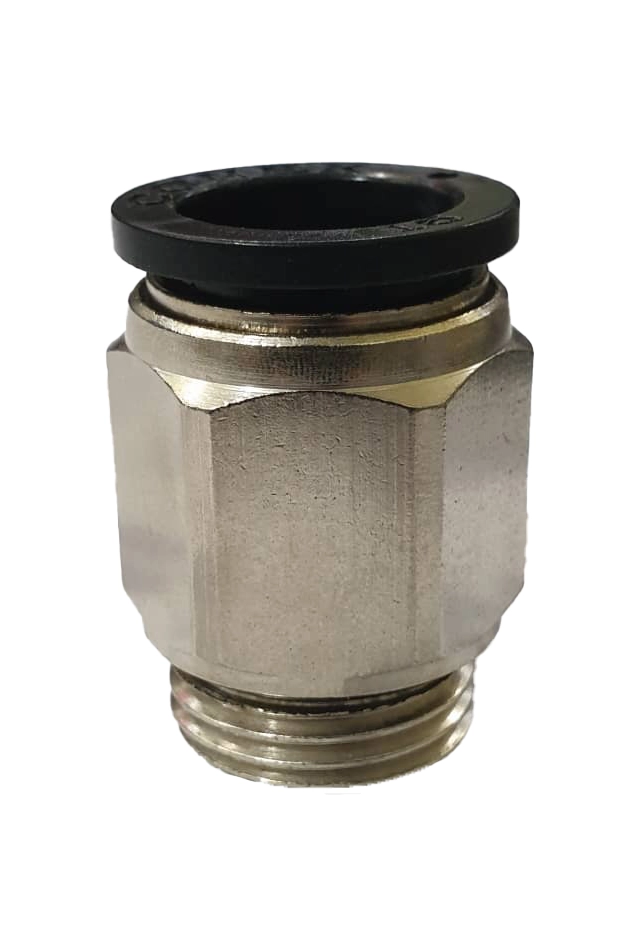

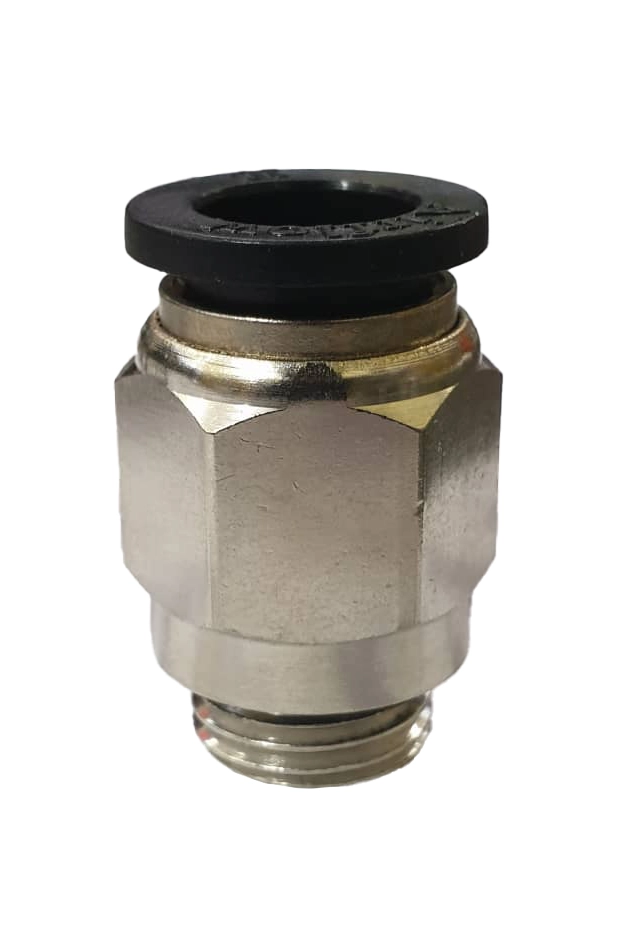

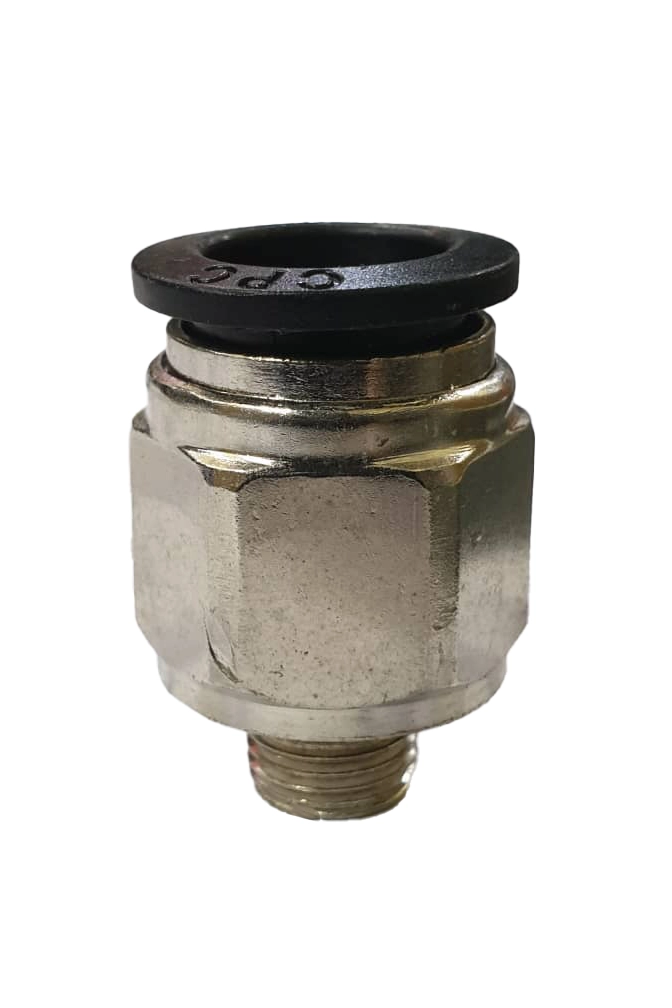

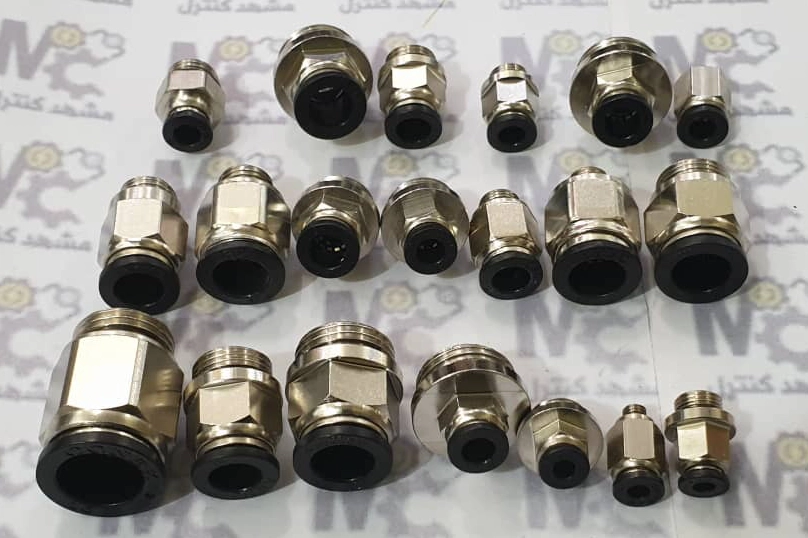

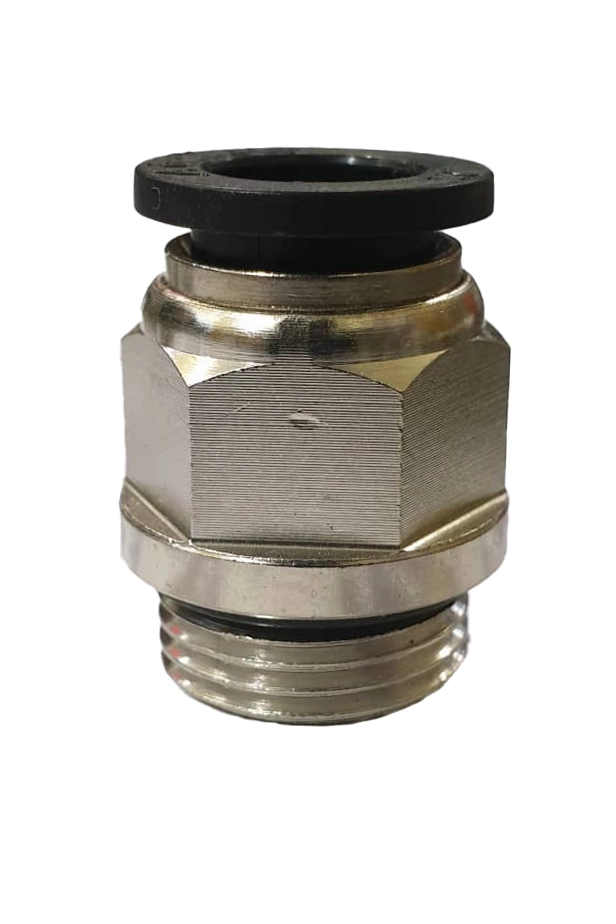

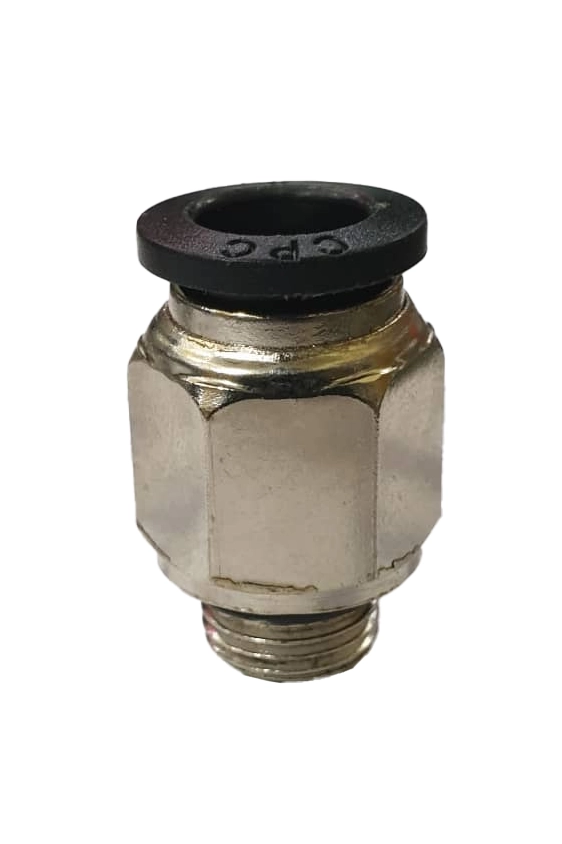

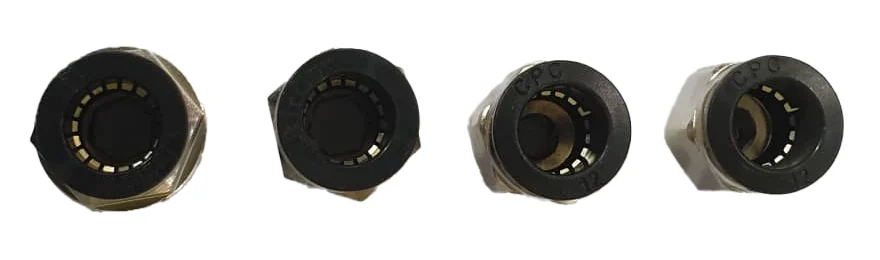

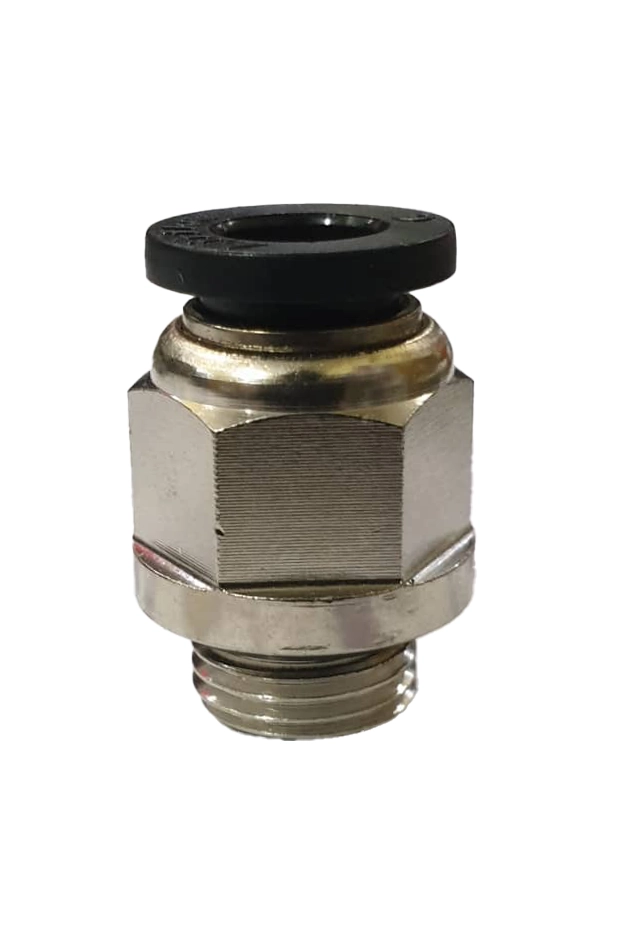

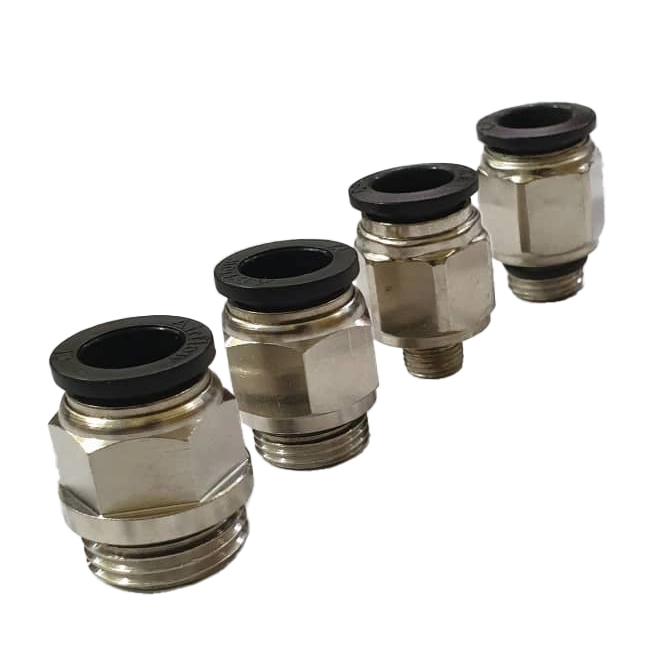

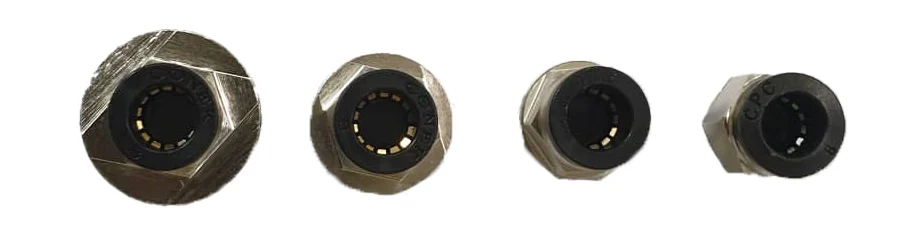

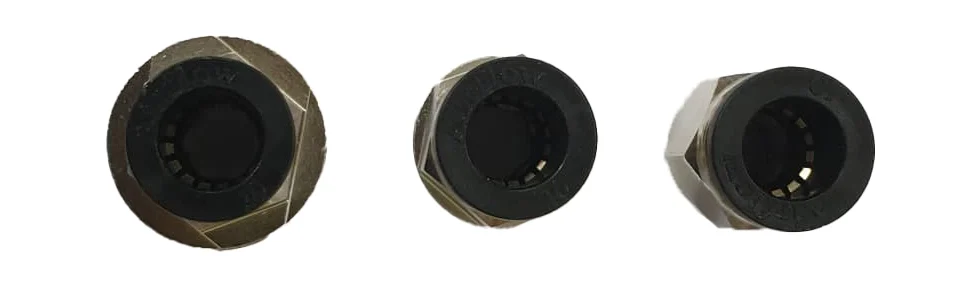

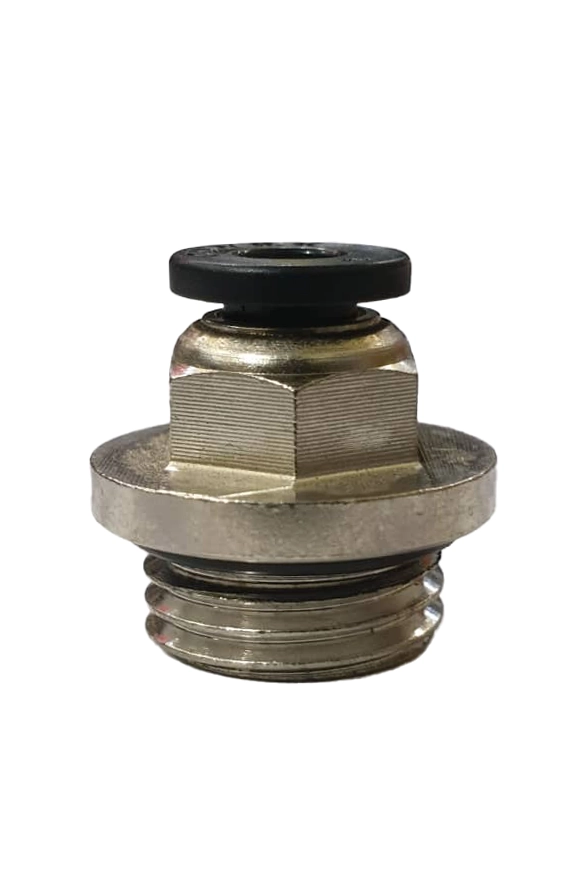

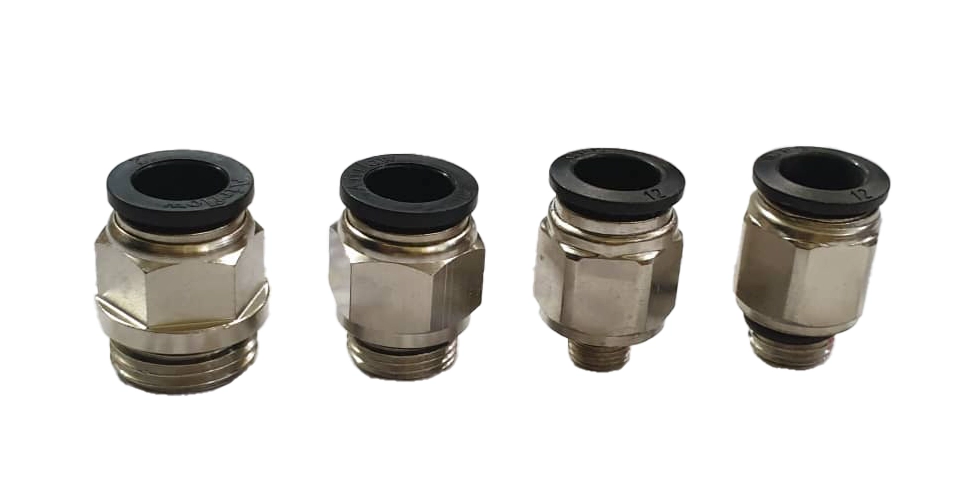

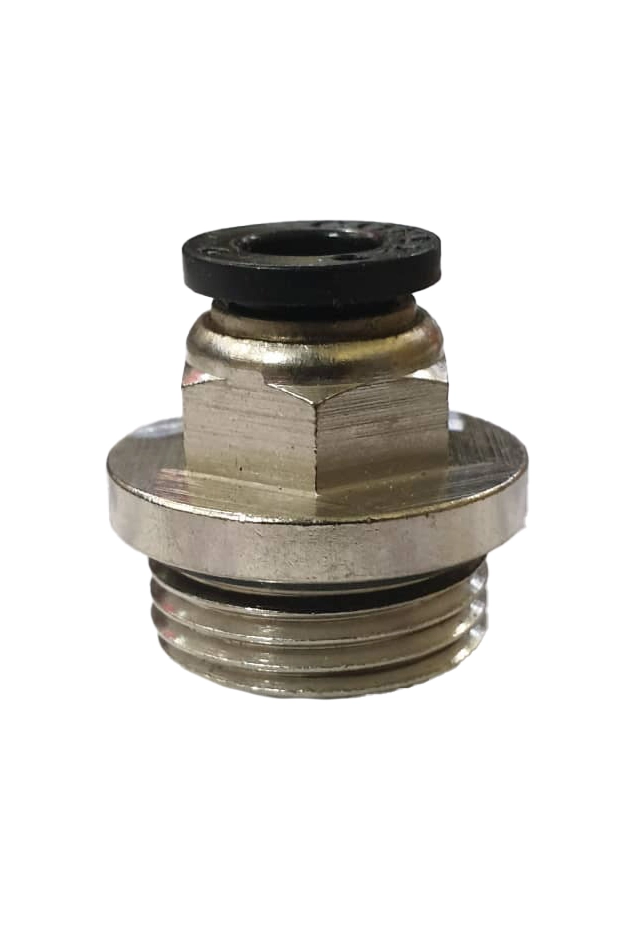

🖼️ گالری تصاویر محصول

چرا اتصال مستقیم پنوماتیک را از ما بخرید؟

• نصب سریع (Quick Connection): صرفه‌جویی در زمان مونتاژ و نگهداری به دلیل ساختار فشاری.
• آب‌بندی مطمئن: حفظ فشار سیستم و جلوگیری از هدر رفت انرژی.
• کیفیت ساخت بالا: مقاومت در برابر خوردگی و تنش‌های مکانیکی.
• مقرون به صرفه: یک راه‌حل اقتصادی و بادوام برای ایجاد مسیرهای هوای فشرده.

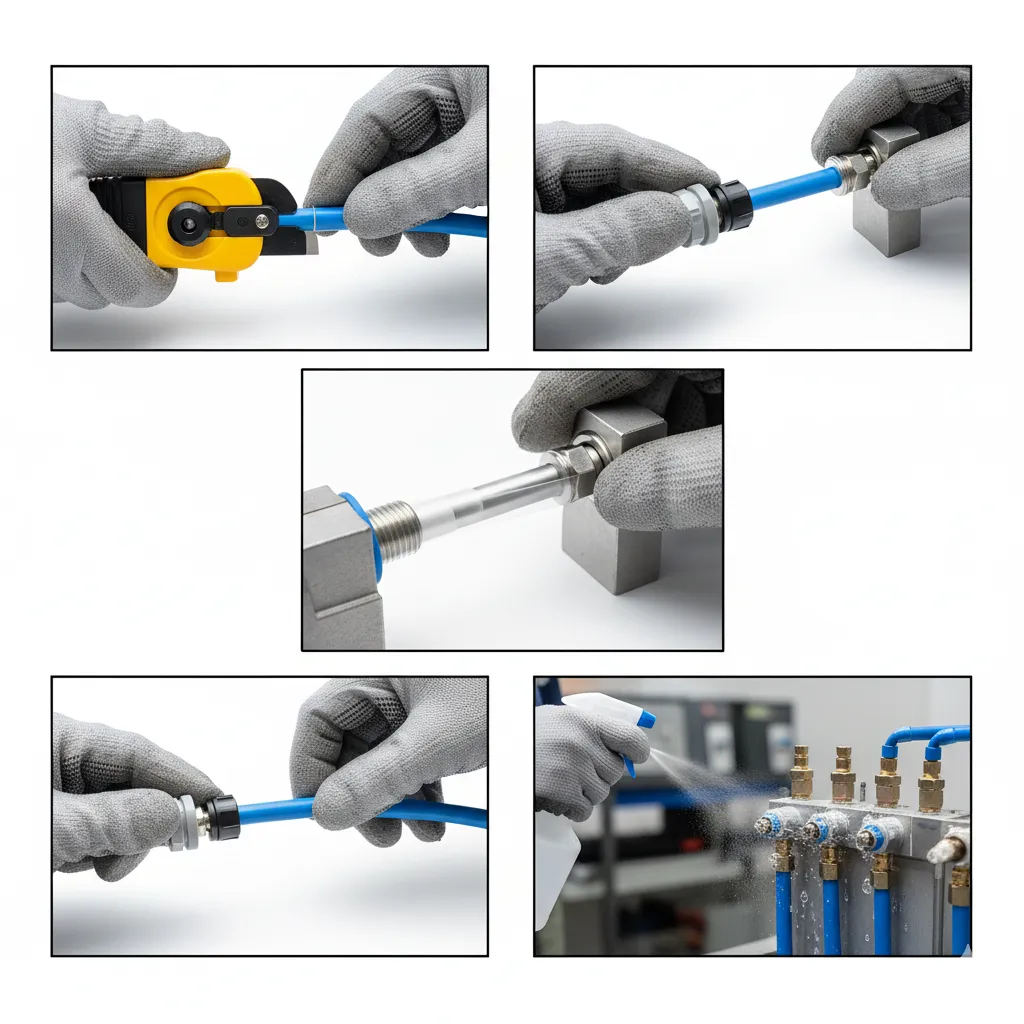

🛠️ نکات نصب و نگهداری

رعایت نکات زیر، طول عمر و عملکرد صحیح اتصالات شما را تضمین می‌کند:

1. برش صحیح شیلنگ: شیلنگ باید با کاتر مخصوص و به صورت کاملاً عمود (90 درجه) برش داده شود. لبه‌های ناهموار باعث نشتی می‌شوند.
2. جاگذاری کامل: شیلنگ را تا انتها و جایی که قفل می‌شود، به داخل اتصال فشار دهید.
3. استفاده از نوار تفلون: هنگام بستن قسمت رزوه‌دار به پورت قطعه، حتماً از نوار آب‌بندی (نوار تفلون) یا چسب رزوه استفاده کنید تا از نشتی از محل رزوه جلوگیری شود.
4. باز کردن شیلنگ: برای خارج کردن شیلنگ، حلقه پلاستیکی (Collet) را به سمت بدنه فشار داده و سپس شیلنگ را بیرون بکشید.
5. بررسی دوره‌ای: نشتی هوا را به صورت دوره‌ای در نقاط اتصال بررسی کنید و در صورت خرابی یا شکستگی، اتصال را تعویض کنید.

🛒 نحوه خرید

برای سفارش و خرید اتصال مستقیم پنوماتیک، لطفاً مراحل زیر را دنبال کنید:

1. مشخص کردن کد کامل: کد فنی مورد نیاز خود را با توجه به سایز شیلنگ و سایز رزوه تعیین کنید (مثال: PC 8-02 برای شیلنگ 8mm و رزوه 1/4 اینچ).
2. استعلام موجودی و قیمت: با تیم فروش ما تماس بگیرید یا از طریق فرم آنلاین، از موجودی و قیمت نهایی اطمینان حاصل کنید.
3. ثبت سفارش: پس از تایید پیش فاکتور، سفارش شما ثبت و در سریع‌ترین زمان ممکن به محل کار شما ارسال خواهد شد.

سوالات متداول (FAQ)

آیا اتصال مستقیم پنوماتیک قابل استفاده مجدد است؟

بله، این اتصالات برای نصب و جداسازی مکرر شیلنگ طراحی شده‌اند.

چگونه شیلنگ را از این اتصال جدا کنم؟

باید حلقه پلاستیکی دور دهانه شیلنگ (Collet) را به سمت بدنه فشار دهید و سپس شیلنگ را بیرون بکشید.

چرا اتصال من نشتی هوا دارد؟

یا رزوه خوب آب‌بندی نشده (تفلون کم است) یا شیلنگ کج بریده شده و یا شیلنگ کاملاً داخل قفل قرار نگرفته است.

آیا می‌توانم از شیلنگ‌های فلزی استفاده کنم؟

خیر، این اتصالات فقط برای شیلنگ‌های انعطاف‌پذیر پنوماتیک مانند PU, PA و PE مناسب هستند.

آیا می‌توان این اتصال را در خلاء (وکیوم) استفاده کرد؟

بله، این اتصالات در سیستم‌های وکیوم نیز عملکرد مطمئنی دارند.

آیا جنس بدنه پلاستیکی بهتر است یا برنجی؟

جنس برنجی با روکش نیکل برای کاربردهای با فشار بالاتر، تنش مکانیکی زیاد یا محیط‌های خورنده ترجیح داده می‌شود، اما بدنه پلاستیک مهندسی سبک‌تری دارد و ارزان‌تر است.

آیا برای شیلنگ 10mm می‌توان از اتصال 12mm استفاده کرد؟

خیر، سایز شیلنگ باید دقیقاً با سایز ورودی اتصال مطابقت داشته باشد تا آب‌بندی و قفل شدن به درستی انجام شود.

حداکثر دمای قابل تحمل این اتصال چقدر است؟

معمولاً تا 60 درجه سانتی‌گراد تحمل دارند. برای دماهای بالاتر باید از مدل‌های تمام فلزی استفاده کنید.

آیا می‌توان از این اتصالات برای آب استفاده کرد؟

خیر، این اتصالات در حالت کلی برای هوا طراحی شده‌اند، اما در برخی مدل‌های خاص و با رعایت محدودیت‌های فشار و دما می‌توان برای آب یا سیالات دیگر نیز استفاده کرد.

چگونه متوجه شوم که قسمت رزوه‌دار اتصال من به درستی آب‌بندی شده و نشتی ندارد؟

ساده‌ترین و متداول‌ترین روش، استفاده از آب و کف صابون است. مقداری کف صابون یا مایع تشخیص نشتی را روی محل اتصال رزوه به بدنه قطعه بمالید. اگر حباب‌های هوا به صورت ممتد و سریع ایجاد شوند، نشان‌دهنده نشتی هوا از محل رزوه است و باید اتصال را محکم‌تر کرده یا نوار تفلون بیشتری استفاده کنید.
