راهنمای جامع خرید ترموستات (کنترلر دما)

در صنایع مدرن و خطوط تولید پیشرفته، کنترل و خودکارسازی فرآیندها به منظور حفظ پایداری حرارتی از اهمیت حیاتی برخوردار است. یک ترموستات صنعتی که در میان مهندسین ابزار دقیق، تکنسین‌های برق و مسئولان نگهداری و تعمیرات با نام‌های کاربردی دیگری همچون کنترلر دما، دماسنج یا نمایشگر دما نیز شناخته می‌شود، وظیفه حیاتی پایش، سنجش و تنظیم دقیق حرارت را بر عهده دارد. بدون به‌کارگیری این تجهیزات، مدیریت شرایط حرارتی در کوره‌های ذوب، خطوط بسته‌بندی، گلخانه‌های مکانیزه، سالن‌های پرورش طیور و سیستم‌های برودتی عملاً غیرممکن خواهد بود.

برای تکنسین‌ها و مهندسانی که با تجهیزات اتوماسیون صنعتی سر و کار دارند، شناخت عمیق این دستگاه‌ها کمک می‌کند تا فرآیندهای حرارتی بدون افت کیفیت، با ایمنی بالا و بالاترین ضریب بهره‌وری اجرا شوند. ساختار عملکردی این تجهیزات به این شکل است که اطلاعات لحظه‌ای حرارت از طریق حسگرها دریافت شده، در واحد پردازشی تحلیل می‌گردد و در نهایت فرمان‌های لازم به المان‌های حرارتی یا برودتی ارسال می‌شود تا تعادل حرارتی محیط یا سیال کاملاً حفظ شود. در این راهنمای تخصصی، به بررسی جامع ابعاد فنی، ساختاری و کاربردی این تجهیزات می‌پردازیم تا انتخابی آگاهانه در پروژه‌های صنعتی خود داشته باشید.

طراحی و ساخت

معماری داخلی و طراحی سخت‌افزاری یک کنترلر دما شامل بردهای الکترونیکی پردازشگر مرکزی (Microcontroller)، مبدل‌های دقیق آنالوگ به دیجیتال (ADC)، مدارهای ایزولاسیون نویز و خروجی‌های رله‌ای یا حالت جامد است. بدنه بیرونی این تجهیزات معمولاً از پلیمرهای فشرده صنعتی نسوز (مانند پلاستیک‌های ABS ضد اشتعال) یا آلیاژهای آلومینیومی ساخته می‌شود تا دستگاه در برابر تنش‌های مکانیکی، ضربه، نفوذ گرد و غبار و به‌ویژه نویزهای شدید الکترومغناطیسی ناشی از اینورترها و موتورهای صنعتی مقاومت حداکثری داشته باشد.

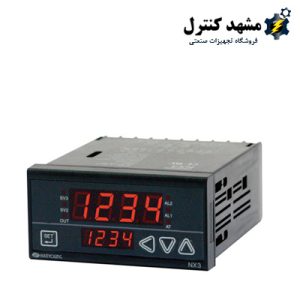

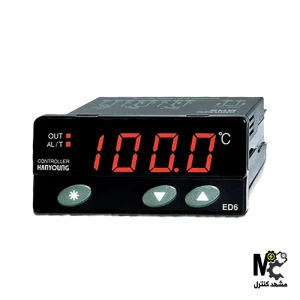

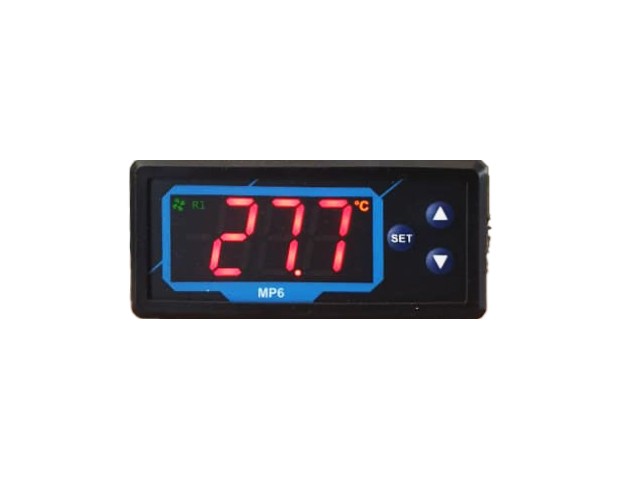

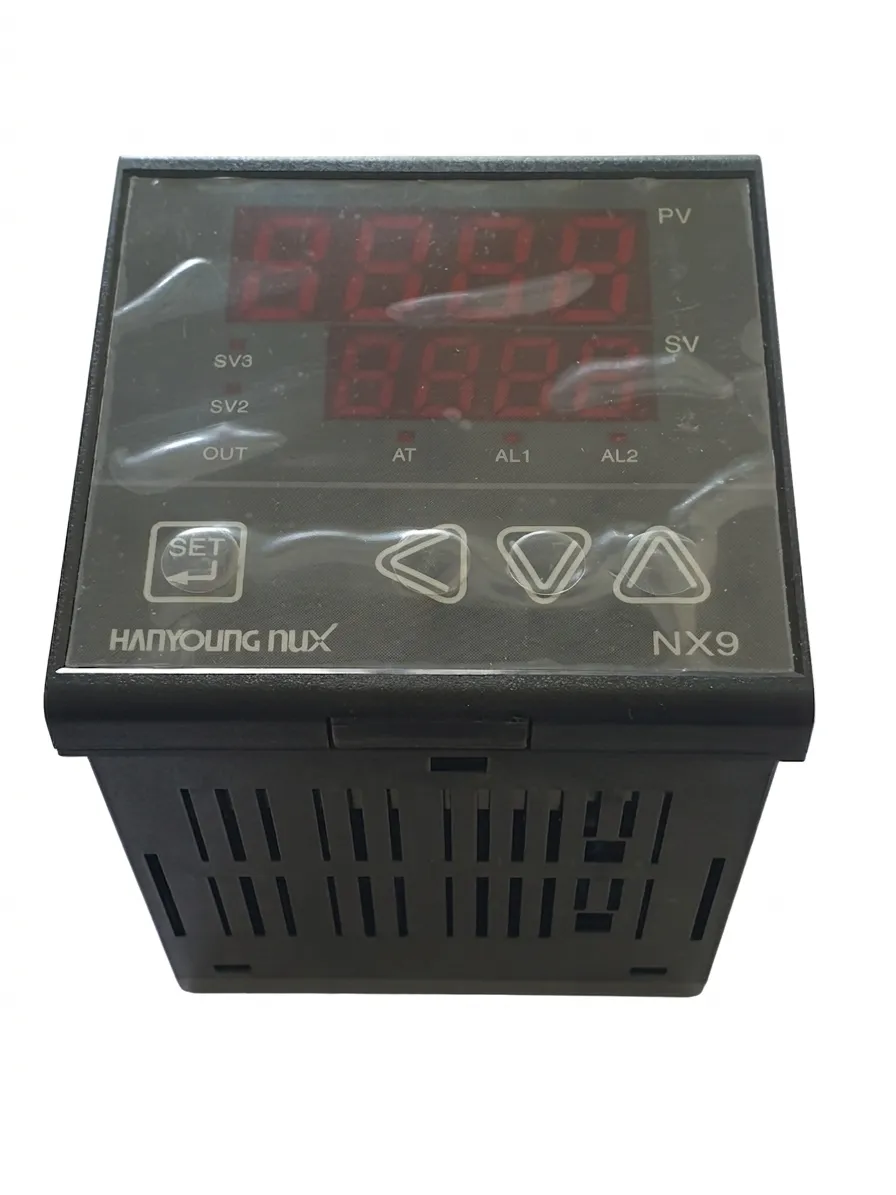

در پنل جلویی این تجهیزات، یک نمایشگر دما دیجیتال با فناوری LED یا LCD تعبیه شده است که مقدار لحظه‌ای حرارت (Process Value) و نقطه تنظیم مطلوب (Set Value) را با وضوح بالا به اپراتور نشان می‌دهد. کلیدهای تاکتایل فشاری یا انکودرهای چرخشی دقیق نیز برای اعمال تنظیمات پارامتری روی پنل قرار گرفته‌اند. در بخش ورودی، ترموکوپل‌ها (مانند تیپ J و K) یا سنسورهای مقاومتی (مانند Pt100) به ترمینال‌های دستگاه متصل می‌شوند تا تغییرات دما را به سیگنال‌های الکتریکی استاندارد تبدیل کنند.

انواع مختلف کنترلر دما

تنوع در ساختار، تکنولوژی ساخت و نحوه عملکرد این تجهیزات بسیار بالا است و مهندسین بر اساس نیاز پروژه، یکی از مدل‌های زیر را انتخاب می‌کنند:

• مدل‌های مکانیکی و بی‌استاتیک: این نمونه‌ها بر اساس اصول فیزیکی انبساط متفاوتی فلزات (مانند دیسک‌های بی‌متال) یا انبساط مایعات داخل لوله مویین کار می‌کنند. ساختار ساده‌ای دارند، نیازی به برق تغذیه نداشته و در محیط‌های خشن کارایی دارند، اما دقت آن‌ها محدود است.

• مدل‌های دیجیتال و الکترونیک: رایج‌ترین نوع ترموستات در صنایع امروزی هستند که دارای ریزپردازنده داخلی بوده و تنظیمات دیجیتالی دقیق، آلارم‌های حفاظتی و پایداری بالایی را عرضه می‌کنند.

• دستگاه‌های PID پیشرفته: این مدل‌ها قادرند با استفاده از الگوریتم‌های ریاضی پیشرفته، پدیده اینرسی حرارتی را مدیریت کرده و نوسانات دما را به صفر برسانند تا حرارت دقیقاً روی نقطه مطلوب تثبیت شود.

• نمایشگرهای ساده صنعتی: برخی تجهیزات صرفاً نقش دماسنج و نمایشگر دما را ایفا می‌کنند؛ یعنی قابلیت فرمان‌دهی رله‌ای برای قطع و وصل هیتر یا چیلر را ندارند، اما برای پایش لحظه‌ای و ارسال سیگنال مانیتورینگ بسیار کاربردی هستند.

کاربرد ها

حوزه کاربرد این تجهیزات بسیار وسیع است و در هر فرآیندی که نیاز به پایش یا تثبیت حرارت باشد، حضور دارند. مهم‌ترین کاربردهای صنعتی عبارتند از:

• صنایع پلاستیک، تزریق و بسته‌بندی: ماشین‌آلات تزریق پلاستیک، دستگاه‌های اکسترودر و تجهیزات دوخت نایلون برای حفظ ویسکوزیته مواد و کیفیت دوخت به کنترل دقیق حرارت وابسته‌اند.

• گلخانه‌ها، سالن‌های پرورش دام و طیور: تنظیم دقیق دمای محیط رشد گیاهان، سیستم‌های گرمایش از کف و دستگاه‌های جوجه‌کشی برای راندمان بالا.

• سیستم‌های تهویه مطبوع پیشرفته (HVAC): کنترل چیلرها، هواسازها، بویلرها و موتورخانه‌های صنعتی و تجاری.

• کوره‌های عملیات حرارتی و صنایع متالورژی: پایش و کنترل کوره‌های پخت سرامیک، ذوب فلزات و خطوط رنگ پودری الکترواستاتیک با تحمل حرارت‌های بسیار بالا.

• صنایع غذایی و دارویی: استریل‌کننده‌ها، اتوکلاوها، مخازن نگهداری مواد فسادپذیر و دستگاه‌های خشک‌کن صنعتی (دایرایرها).

قابلیت های خاص که در بعضی ترموستات های پیشرفته وجود دارد

در نسل جدید و پیشرفته تجهیزات اتوماسیون، امکانات ویژه‌ای تعبیه شده است که کارایی آن‌ها را فراتر از یک کنترل ساده ارتقا می‌دهد:

• قابلیت تنظیم خودکار (Auto-Tuning): سیستم با سنجش واکنش حرارتی محیط، ضرایب کنترلی PID را به صورت هوشمند محاسبه و تنظیم می‌کند.

• پشتیبانی از پروتکل‌های ارتباطی (Modbus / RS485): امکان اتصال تجهیز به شبکه‌های صنعتی، PLC و سیستم‌های مانیتورینگ مرکزی (SCADA) برای کنترل از راه دور.

• خروجی‌های رله دوم و آلارم‌های چندگانه: داشتن آلارم‌های مجزا برای اعلام وضعیت بحرانی افزایش بیش از حد دما (Over-temperature) یا افت حرارت غیرمجاز.

• ورودی‌های یونیورسال: قابلیت اتصال انواع سنسورهای مختلف (انواع ترموکوپل‌ها و RTDها) به یک دستگاه واحد بدون نیاز به تعویض سخت‌افزاری.

• تابع شیب دما (Ramp/Soak): امکان تعریف پروفایل‌های حرارتی زمان‌بندی شده؛ به این معنی که دستگاه دما را با شیب مشخصی در مدت زمان معین افزایش یا کاهش دهد (کاربرد در کوره‌های پخت خاص).

• قفل امنیتی پارامترها (Key Lock): جلوگیری از دستکاری ناخواسته تنظیمات توسط افراد متفرقه یا اپراتورهای خط تولید.

طول عمر دماسنج های صنعتی

دوام و طول عمر مفید این تجهیزات به فاکتورهایی نظیر کیفیت قطعات الکترونیکی داخلی، پایداری ولتاژ شبکه، شرایط محیطی نصب (رطوبت، گرد و غبار، لرزش) و نحوه بهره‌برداری بستگی دارد. به طور میانگین، یک کنترلر دما استاندارد و باکیفیت می‌تواند بین ۵ تا ۱۰ سال بدون افت کارایی به فعالیت خود ادامه دهد.

با این حال، عواملی مانند نوسانات شدید ولتاژ، قرارگیری در معرض گازهای خورنده، جریان‌کشی بیش از حد مجاز از کنتاکت‌های خروجی و عدم تهویه مناسب تابلوی برق می‌تواند عمر مفید خازن‌ها، رله‌ها و ریزپردازنده را به شدت کاهش دهد. رعایت اصول سیم‌کشی، استفاده از محافظ برق و نصب تجهیز در محفظه‌های استاندارد نقش کلیدی در افزایش این دوام دارد.

تجهیزات جانبی لازم برای نصب کنترلر دما

برای راه‌اندازی اصولی یک سیستم پایش و کنترل حرارت، به اقلام جانبی مشخصی نیاز است که کیفیت آن‌ها مستقیماً بر دقت کل مجموعه تأثیر می‌گذارد:

• سنسورهای حرارتی استاندارد: انواع ترموکوپل صنعتی غلاف‌دار یا سنسورهای مقاومتی پلاتینی (مانند Pt100) متناسب با بازه دمایی فرآیند.

• رله حالت جامد (SSR) و هیت‌سینک آلومینیومی: برای قطع و وصل مداوم بارهای توان بالا (المنت‌ها) بدون ایجاد جرقه، نویز مکانیکی و استهلاک کنتاکت‌ها.

• کابل‌های جبران‌ساز شیلددار: جهت انتقال سیگنال سنسور به نمایشگر دما بدون افت سیگنال و مصون ماندن در برابر نویزهای الکترومغناطیسی محیط صنعتی.

• منبع تغذیه سویچینگ پایدار: برای تأمین ولتاژ دی‌سی دقیق (مانند ۲۴ ولت) در مدل‌های نیازمند تغذیه الکترونیکی مجزا.

• ترمینال‌ها و داکت‌های کابل‌کشی استاندارد: برای نظم‌دهی و ایزولاسیون اصولی سیم‌کشی تابلو.

برند های مختلف (ایرانی و خارجی) ترموستات

بازار ابزار دقیق ایران میزبان طیف وسیعی از برندهای داخلی و خارجی است که هرکدام سهم مشخصی از بازار را به خود اختصاص داده‌اند:

• برندهای برتر جهانی (کره‌ای و ژاپنی): شرکت‌هایی نظیر آتونیکس (Autonics) کره جنوبی و اومرون (Omron) یا هانیانگ (HANYOUNG) به دلیل دقت بالا، استانداردهای بین‌المللی و طول عمر عالی، انتخاب اول صنایع حساس هستند.

• برندهای اروپایی و آمریکایی: شرکت‌هایی مانند هانیول (Honeywell) و شر صدرا یا رکسورت که در پروژه‌های خاص پالایشگاهی و نیروگاهی استفاده می‌شوند.

• برندهای آسیایی اقتصادی و چینی: محصولات متنوعی که با نام‌های تجاری مختلف در بازار حضور دارند و برای پروژه‌های با بودجه متوسط و اقتصادی گزینه‌های مناسبی به شمار می‌روند.

• تولیدکنندگان داخلی: در سال‌های اخیر، برخی شرکت‌های دانش‌بنیان داخلی نیز موفق به طراحی و ساخت کنترلرهای دیجیتال باکیفیت شده‌اند که علاوه بر قیمت مناسب‌تر، خدمات پس از فروش و پشتیبانی فنی در دسترستری ارائه می‌دهند.

سوالات متداول (FAQ)

۱. چه تفاوتی از نظر ساختاری بین ترموستات آنالوگ و دیجیتال وجود دارد؟ مدل‌های آنالوگ با مکانیزم‌های مکانیکی یا پتانسیومترهای ساده و بدون نمایشگر عددی دقیق کار می‌کنند، در حالی که مدل‌های دیجیتال مجهز به میکروکنترلر، نمایشگر عددی لحظه‌ای و امکان تنظیم پارامترهای دقیق کنترلی هستند.

۲. چرا دمای نمایش داده شده توسط کنترلر با دمای واقعی محیط اختلاف دارد؟ این پدیده معمولاً ناشی از کالیبره نبودن سنسور، طول نامناسب یا کیفیت پایین کابل ارتباطی، نصب سنسور در جای نامناسب (دور از نقطه بحرانی) یا نیاز به تنظیم پارامتر خطای سنسور (Offset) در منوی دستگاه است.

۳. علت اصلی نوسان دما (شوتینگ حرارتی) دور نقطه تنظیم چیست؟ این مسئله اغلب به دلیل عدم تنظیم پارامترهای PID، ظرفیت حرارتی نامتناسب المنت نسبت به حجم مخزن، یا قرارگیری نادرست حسگر دما در فاصله خیلی دور یا خیلی نزدیک نسبت به منبع حرارتی رخ می‌دهد.

۴. حداکثر فاصله مجاز بین سنسور حرارتی و نمایشگر دما چقدر است؟ این فاصله بسته به نوع سنسور متغیر است؛ برای ترموکوپل‌ها استفاده از کابل‌های جبران‌ساز شیلددار ضروری است و برای فواصل بسیار طولانی، استفاده از ترانسمیترهای دما (تبدیل‌کننده سیگنال به جریان ۴ تا ۲۰ میلی‌آمپر) برای جلوگیری از افت سیگنال الزامی است.

۵. چگونه می‌توان طول عمر رله خروجی کنترلر را به حداکثر رساند؟ برای بارهای جریانی بالا (مثل المنت‌های پرقدرت)، به جای اتصال مستقیم به رله داخلی دستگاه، بهتر است از یک رله حالت جامد (SSR) به همراه هیت‌سینک مناسب استفاده کنید تا استهلاک مکانیکی به صفر برسد.

۶. آیا ترموستات‌های دیجیتال در برابر نوسانات برق شهر حساس هستند؟ بله، بردهای الکترونیکی حساس هستند؛ به همین دلیل نصب یک محافظ برق استاندارد، استفاده از استابایزر یا منبع تغذیه باکیفیت در تابلوی برق صنعتی برای حفاظت از دستگاه توصیه می‌شود.

۷. قابلیت Auto-Tuning در کنترلرهای دما چه کاربردی دارد؟ این قابلیت به دستگاه اجازه می‌دهد به صورت خودکار ویژگی‌های حرارتی محیط را اندازه گیری کرده و بهترین ضرایب کنترلی PID (شامل تناسبی، انتگرال‌گیر و مشتق‌گیر) را برای پایداری بی‌نقص دما اعمال کند.

۸. تفاوت اصلی سنسورهای Pt100 با ترموکوپل تیپ K چیست؟ سنسورهای Pt100 از نوع مقاومتی (RTD) بوده و در دماهای متوسط دقت بسیار بالاتری دارند، در حالی که ترموکوپل‌های تیپ K برای اندازه‌گیری دماهای بسیار بالا در کوره‌ها مناسب‌ترند اما دقت مطلق کمتری در بازه پایین دارند.

۹. آیا امکان اتصال کنترلر دما به سیستم‌های کامپیوتری یا PLC وجود دارد؟ بله، بسیاری از مدل‌های پیشرفته دارای پورت ارتباطی سریال با پروتکل Modbus (مانند RS485) هستند که امکان انتقال اطلاعات، مانیتورینگ و ثبت داده‌ها (Data Logging) را فراهم می‌کنند.

۱۰. هنگام خرید یک کنترلر دما صنعتی چه پارامترهای کلیدی را باید بررسی کرد؟ نوع ورودی سنسورپشتیبانی‌شده، نوع خروجی (رله‌ای، SSR یا آنالوگ جریان/ولتاژ)، ابعاد استاندارد پنل دستگاه (مانند 48×48 یا 72×72)، بازه دمایی قابل سنجش، داشتن توابع پیشرفته و برند سازنده از مهم‌ترین فاکتورهای انتخاب هستند.
