در صنایع فرآیندی و سیستم‌های اتوماسیون مدرن، پایش دقیق و انتقال اطلاعات کمیت‌های فیزیکی به اتاق کنترل از اهمیت حیاتی برخوردار است. یک ترانسمیتر (Transmitter) صنعتی که در میان مهندسین ابزار دقیق و تکنسین‌های برق با عناوین مترادفی همچون مبدل سیگنال، فرستنده صنعتی یا ترنسدیوسر نیز شناخته می‌شود، وظیفه تبدیل کمیت‌های فیزیکی به سیگنال‌های الکتریکی استاندارد را بر عهده دارد. بدون استفاده از این تجهیزات، نظارت لحظه‌ای بر پارامترهای حیاتی کارخانجات غیرممکن خواهد بود.

برای مهندسان و تکنسین‌هایی که در واحدهای بهره‌برداری و تعمیرات فعالیت می‌کنند، شناخت دقیق این تجهیزات کمک می‌کند تا فرآیندهای صنعتی با بالاترین پایداری و ایمنی هدایت شوند. این دستگاه‌ها پارامترهایی نظیر دما، فشار، سطح و دبی را دریافت کرده و به سیگنال‌های جریان (مانند ۴ تا ۲۰ میلی‌آمپر) یا ولتاژ تبدیل می‌کنند تا برای کنترل‌کننده‌ها قابل فهم باشند.

طراحی و ساخت

ساختار داخلی یک مبدل سیگنال صنعتی شامل بردهای الکترونیکی پردازشگر، مدارهای تقویت‌کننده سیگنال (Amplifier)، سنسورهای اولیه و بخش‌های ایزولاسیون نویز است. بدنه بیرونی این تجهیزات معمولاً از آلومینیوم‌های دایکاست سنگین یا پلاستیک‌های فشرده صنعتی ضد اشتعال ساخته می‌شود تا در برابر ضربه، رطوبت بالا، گرد و غبار و گازهای خورنده مقاومت کامل داشته باشد.

در مدل‌های مجهز به صفحه نمایش، یک نمایشگر دیجیتال محلی تعبیه شده است که مقدار پارامتر فیزیکی را به صورت لحظه‌ای نشان می‌دهد. همچنین ترمینال‌های ورودی و خروجی با پوشش‌های محافظ طراحی شده‌اند تا اتصال کابل‌ها به سنسورها و سیستم کنترل مرکزی (PLC یا DCS) به صورت ایمن برقرار شود.

انواع مختلف ترنسمیتر از نظر عملکرد

تنوع در ساختار این تجهیزات بر اساس کمیتی که اندازه‌گیری می‌کنند دسته‌بندی می‌شود و هر کدام نقش مشخصی در خطوط تولید دارند:

• ترانسمیتر فشار (Pressure Transmitter): برای اندازه‌گیری فشار گازها، بخار و مایعات در مخازن و لوله‌ها و تبدیل آن به سیگنال استاندارد جریان.

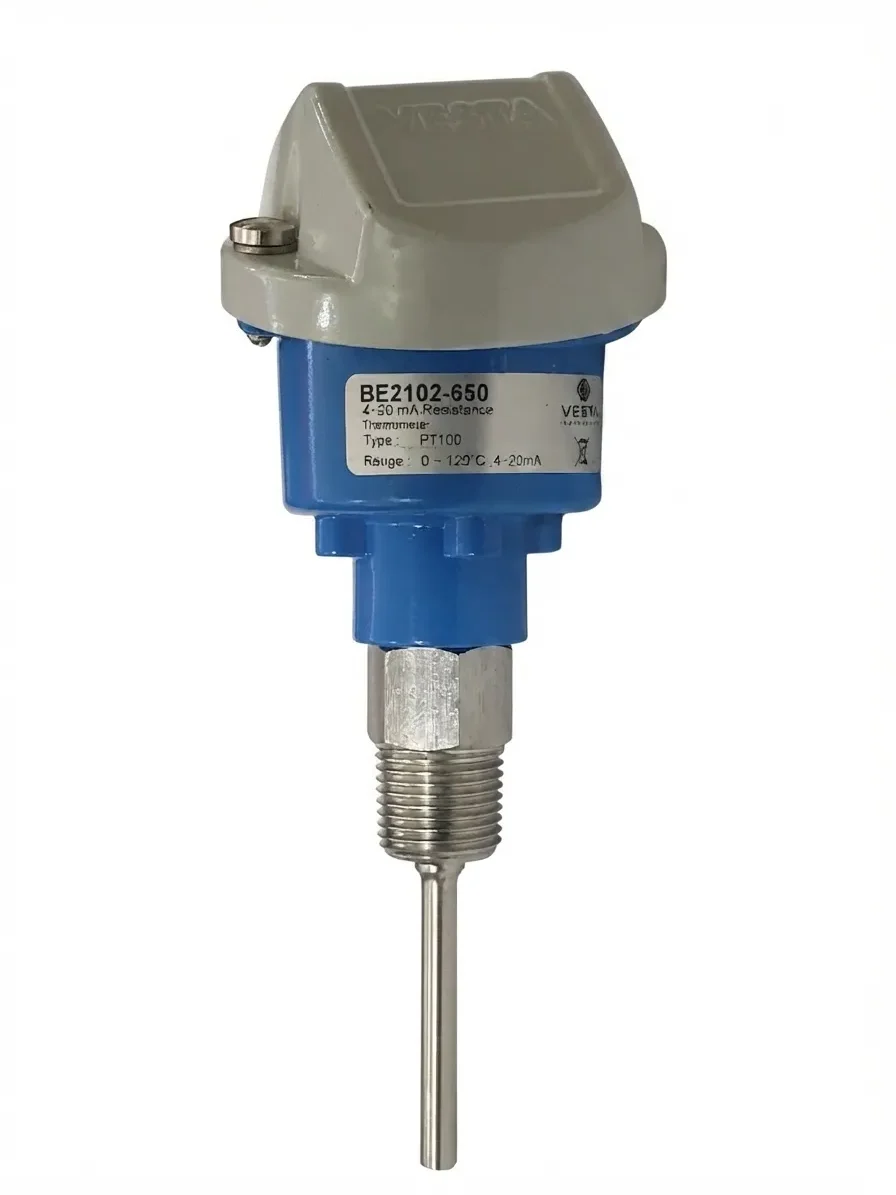

• تجهیزات اندازه گیری دما: شامل انواع ترموستات و کنترلر دما که تغییرات حرارتی را پایش کرده و به سیستم‌های کنترلی انتقال می‌دهند.

• ترانسمیتر سطح (Level Transmitter): جهت سنجش ارتفاع مواد مایع یا جامد درون مخازن بسته و باز به روش‌های اولتراسونیک، راداری یا هیدرواستاتیک.

• ترانسمیتر دبی یا جریان (Flow Transmitter): برای محاسبه سرعت عبور سیالات و حجم جریان در واحدهای صنعتی و پالایشگاهی.

انواع ترنسمیتر از نظر نحوه کاربری

علاوه بر نوع کمیت، این تجهیزات بر اساس نحوه نصب و محیط کاربری نیز به دسته‌های زیر تقسیم می‌شوند:

• مدل‌های کارگاهی و صنعتی عمومی: دارای بدنه‌های استاندارد برای نصب در محیط‌های مسقف و کارخانجات معمولی.

• مدل‌های ضد انفجار (Ex-proof): طراحی شده برای استفاده در مناطق خطرناک پالایشگاهی، پتروشیمی‌ها و محیط مستعد حضور گازهای قابل اشتعال.

• مدل‌های غوطه‌ور (Submersible): مخصوص اندازه‌گیری سطح آب در چاه‌ها، مخازن عمیق و سدها که به طور کامل درون سیال قرار می‌گیرند.

• مدل‌های هوشمند (Smart Transmitters): مجهز به پروتکل‌های ارتباطی پیشرفته که امکان کالیبراسیون و عیب‌یابی از راه دور را فراهم می‌کنند.

کاربرد ها

حوزه به‌کارگیری این تجهیزات ابزار دقیق بسیار وسیع است و در صنایع زیر نقش کلیدی دارند:

• صنایع نفت، گاز و پتروشیمی: پایش فشار و دمای کوره‌ها، خطوط انتقال مواد و مخازن تحت فشار با بالاترین استانداردهای ایمنی.

• تصفیه‌خانه‌های آب و فاضلاب: کنترل سطح حوضچه‌ها، دبی آب خروجی و فشار پمپاژ در شبکه‌های توزیع.

• صنایع داروسازی و غذایی: نظارت بر استریل‌کننده‌ها، مخازن فرآیندی و خطوط تولید حساس به تغییرات حرارتی و فشاری.

• ن نیروگاه‌ها و صنایع تولید انرژی: کنترل بویلرها، توربین‌ها و سیکل‌های حرارتی تولید برق.

طول عمر

دوام و طول عمر مفید یک فرستنده صنعتی به کیفیت قطعات الکترونیکی، پایداری ولتاژ تغذیه، شرایط سخت محیطی (مانند لرزش و دما بالا) و دقت در نصب بستگی دارد. به طور میانگین، تجهیزات استاندارد ابزار دقیق می‌توانند بین ۵ تا ۱۰ سال بدون افت دقت کار کنند.

با این حال، نوسانات شدید ولتاژ، نفوذ رطوبت به داخل محفظه ترمینال، قرارگیری مداوم در معرض لرزش‌های مکانیکی شدید و عدم کالیبراسیون دوره‌ای می‌تواند استهلاک دستگاه را افزایش دهد. استفاده از تجهیزات حفاظتی، سیم‌کشی شیلددار و نصب در محفظه‌های استاندارد نقش مهمی در افزایش دوام دارد.

قابلیت های خاص که در بعضی ترنسمیتر های پیشرفته وجود دارد

در نسل جدید تجهیزات پیشرفته، امکانات ویژه‌ای تعبیه شده است که کارایی سیستم را به شدت ارتقا می‌دهد:

• پشتیبانی از پروتکل‌های ارتباطی دیجیتال: مانند پروتکل HART یا Modbus برای اتصال یکپارچه به شبکه‌های مانیتورینگ صنعتی.

• قابلیت تنظیم و کالیبراسیون از راه دور: امکان تغییر اسکیل و پارامترها بدون نیاز به دسترسی فیزیکی مستقیم به دستگاه.

• خودآزمایی داخلی (Self-Diagnostics): سیستم به صورت هوشمند خطاهای سنسور، قطعی کابل یا خرابی مدار داخلی را تشخیص داده و اعلام می‌کند.

• آلارم‌های چندگانه و خروجی‌های حفاظتی: داشتن عملکردهای کنترلی پیشرفته برای جلوگیری از خطرات ناشی از بحران‌های دما یا فشار.

تجهیزات جانبی لازم برای نصب ترانسمیتر

برای راه‌اندازی اصولی و دقیق این تجهیزات، اقلام جانبی زیر مورد نیاز است:

• منیفولد شیر بلوک (Manifold): برای بلوکه کردن و جداسازی ترانسمیتر فشار از فرآیند جهت تعمیر یا کالیبراسیون.

• کابل‌های شیلددار ابزار دقیق: جهت انتقال بدون نویز سیگنال‌ها به اتاق کنترل.

• آب‌بندها و سیال جداکننده (Seal): برای محافظت از سنسور در برابر سیالات خورنده یا دمای بسیار بالا.

• براکت‌ها و اتصالات مکانیکی: برای نصب محکم دستگاه بر روی پایه‌ها یا لوله‌ها.

برند های مختلف (ایرانی و خارجی)

بازار ابزار دقیق کشور میزبان برندهای معتبر جهانی و نمونه‌های اقتصادی است:

• برندهای جهانی ممتاز: شرکت‌هایی مانند روزمونت (Rosemount)، یوکوگاوا (Yokogawa)، و امرسون (Emerson) که بالاترین دقت و استانداردهای بین‌المللی را دارند.

• برندهای آسیایی و اروپایی میان‌رده: آتونیکس، ویکا (Wika) و فوئی که گزینه‌های مناسبی برای پروژه‌های صنعتی عمومی هستند.

• تولیدکنندگان داخلی: شرکت‌های دانش‌بنیان داخلی مانند شرکت آلتون نیز در زمینه ساخت برخی مبدل‌های دما و فشار فعالیت دارند که خدمات پشتیبانی مناسبی ارائه می‌دهند.

سوالات متداول (FAQ)

۱. وظیفه اصلی ترانسمیتر در صنعت چیست؟ وظیفه تبدیل کمیت‌های فیزیکی مانند دما، فشار یا سطح به سیگنال‌های الکتریکی استاندارد جهت انتقال به سیستم کنترل مرکزی را دارد.

۲. تفاوت ترانسمیتر با ترنسدیوسر چیست؟ ترنسدیوسر هر نوع مبدل کمیتی است، اما ترانسمیتر خروجی را به صورت یک سیگنال استاندارد صنعتی قابل ارسال در فواصل طولانی تبدیل می‌کند.

۳. چرا سیگنال خروجی استاندارد معمولاً ۴ تا ۲۰ میلی‌آمپر است؟ به دلیل مقاومت در برابر افت ولتاژ در کابل‌های طولانی، مصونیت نسبی در برابر نویز و امکان تشخیص قطعی سیم (جریان صفر).

۴. چگونه می‌توان خطای اندازه‌گیری دما را در سیستم کاهش داد؟ با استفاده از کابل‌های جبران‌ساز شیلددار، کالیبراسیون دوره‌ای و انتخاب درست سنسور متناسب با محیط.

۵. آیا ترانسمیترها نیاز به کالیبراسیون دوره‌ای دارند؟ بله، برای حفظ دقت اندازه‌گیری و جلوگیری از خطاهای انحراف معیار، بررسی و تنظیم آن‌ها به صورت دوره‌ای الزامی است.

۶. تفاوت مدل‌های دو سیمه (2-wire) با چهار سیمه چیست؟ در مدل‌های دو سیمه، تغذیه و انتقال سیگنال از طریق همان دو سیم انجام می‌شود، در حالی که مدل‌های چهار سیمه نیاز به تغذیه جداگانه دارند.

۷. چگونه می‌توان از تجهیزات در برابر ضربه قوچ (Water Hammer) محافظت کرد؟ با استفاده از اسنابر (Snubber) یا شیرهای محدودکننده سرعت تغییرات فشار در ورودی تجهیز.

۸. آیا امکان اتصال مستقیم ترانسمیتر به PLC وجود دارد؟ بله، با استفاده از ماژول‌های ورودی آنالوگ مناسب در PLC می‌توان سیگنال‌های دریافتی را پردازش کرد.

۹. پروتکل HART چیست چه کاربردی دارد؟ پروتکلی است که به صورت همزمان اطلاعات دیجیتال را بر روی سیگنال آنالوگ ۴ تا ۲۰ میلی‌آمپر برای تنظیمات و مانیتورینگ سوار می‌کند.

۱۰. مهم‌ترین پارامتر در انتخاب یک فرستنده صنعتی چیست؟ بازه اندازه‌گیری (Range)، دقت دستگاه، شرایط محیطی محل نصب و نوع سیگنال خروجی از مهم‌ترین فاکتورها هستند.
