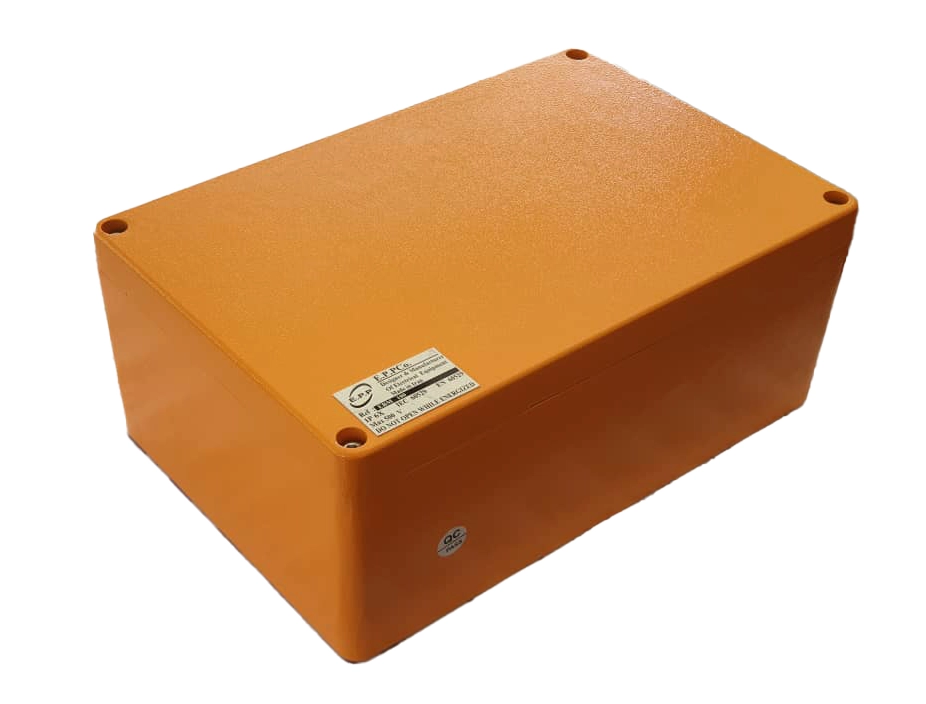

در صنایع حساس مثل نفت، گاز، پتروشیمی، داروسازی و معدنی، وجود محیط‌هایی با گازها یا گرد و غبار قابل اشتعال، خطر دائمی‌ای برای تجهیزات الکتریکی محسوب میشود. برای جلوگیری از وقوع انفجار یا آتش‌سوزی، هر نقطه‌ای که سیم‌ها یا کابلها به هم می‌رسند باید در محفظه‌ای امن و مطمئن نگهداری شوند. جعبه تقسیم ضد انفجار EBM از برند EPP طراحی شده تا این وظیفه را با حداکثر ایمنی به عهده گیرد.
این محصول ترکیبی است از:
- طراحی مقاوم در برابر فشار و شعله داخلی
- متریال با دوام برای مقابله با خوردگی و شرایط محیطی سخت
- قابلیت پشتیبانی از گلندها، کابلها و تجهیزات جانبی
⚙️ ویژگی‌ها و مشخصات فنی جعبه تقسیم ضد انفجار EBM برند EPP
| ویژگی | مقدار / توضیح |
|---|---|
| کلاس حفاظتی IP | IP65 |
| کلاس انفجار (Ex) | Ex d IIB + H₂ یا Ex e IIC |
| محدوده دمای کاری | تقریباً –۴۰°C تا +۸۰°C (بسته به نوع واشر و متریال) |
| جنس بدنه | آلومینیوم |
| پوشش سطحی | رنگ اپوکسی ضد UV با پوشش ضدخوردگی |
| ورودی و خروجی کابل | معمولاً گلندهای ضد انفجار M20، M25، M32، M40 و بالاتر |
| ترمینال داخلی | امکان افزودن ریل یا صفحه نصب |
| ضخامت بدنه | بسته به فشار و استانداردهای Ex (معمولاً ۵ میلی‌متر) |
| تأییدیه‌ها / استانداردها | ATEX، IECEx، CNEX، استانداردهای ملی مرتبط |
| علامت‌گذاری | شماره مدل، سری ساخت، لوگوی EPP |
📦 انواع مدل های جعبه تقسیم E.P.P
برای پوشش نیازهای متنوع پروژه، کمپانی EPP مدل‌های مختلفی از جعبه تقسیم ضد انفجار در خط تولید دارد. در ادامه لیستی از مدل‌ها را مشاهده میکنید:

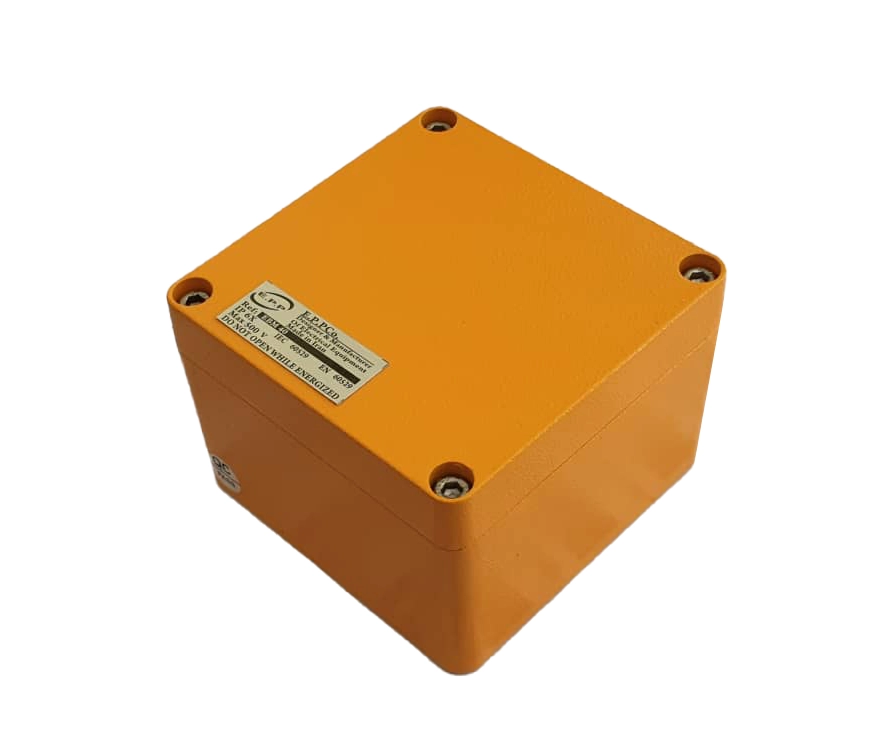

- مدل معمولی (نارنجی رنگ)

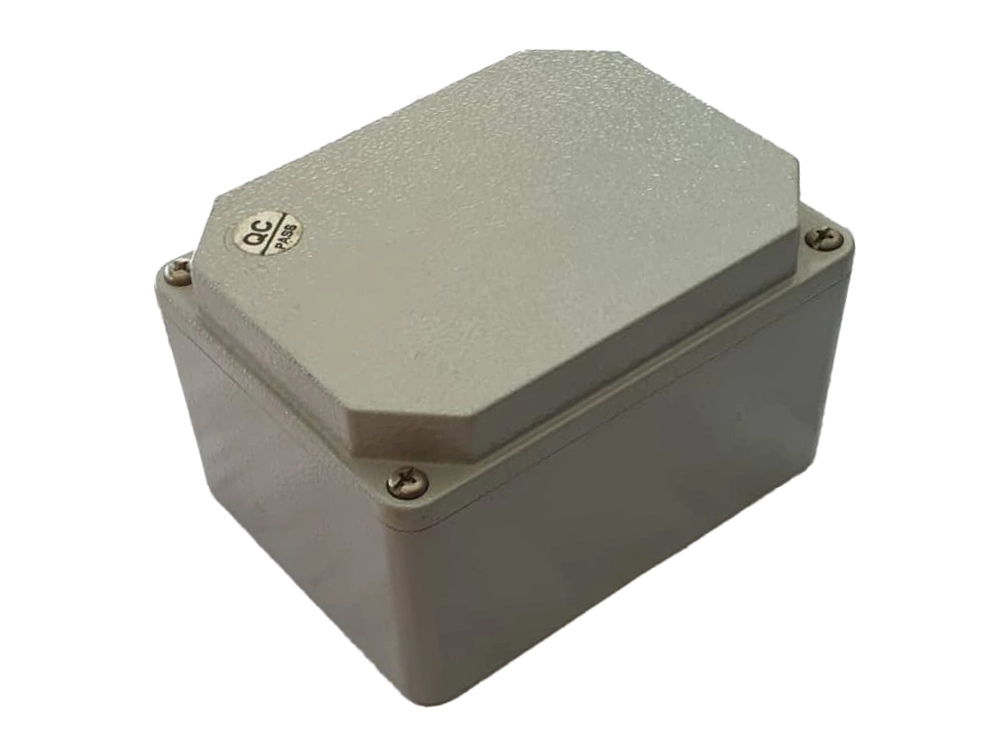

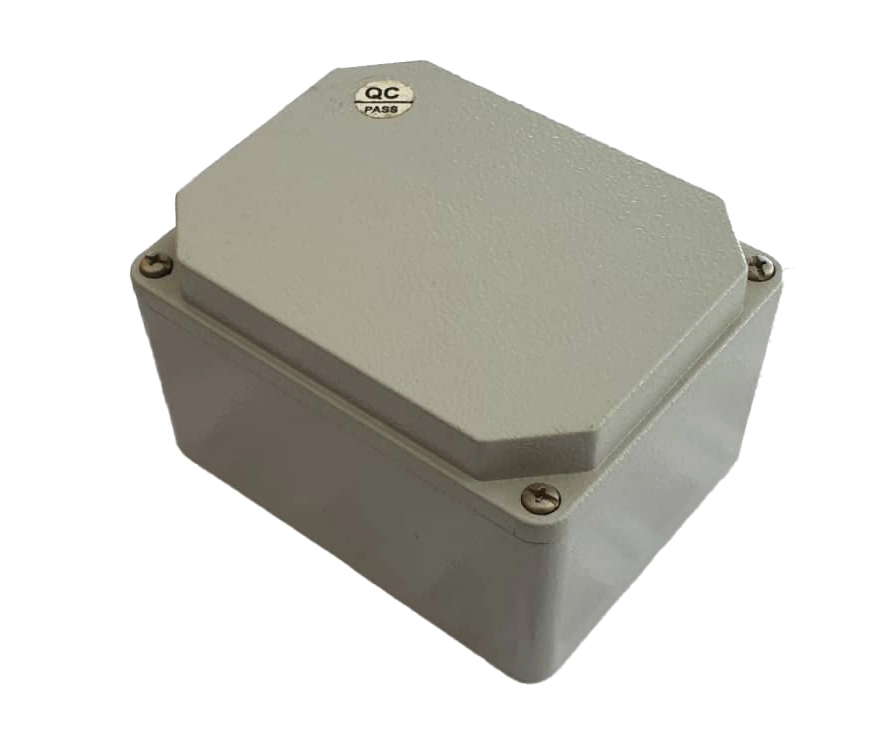

- مدل خاکستری رنگ (زیمنسی)

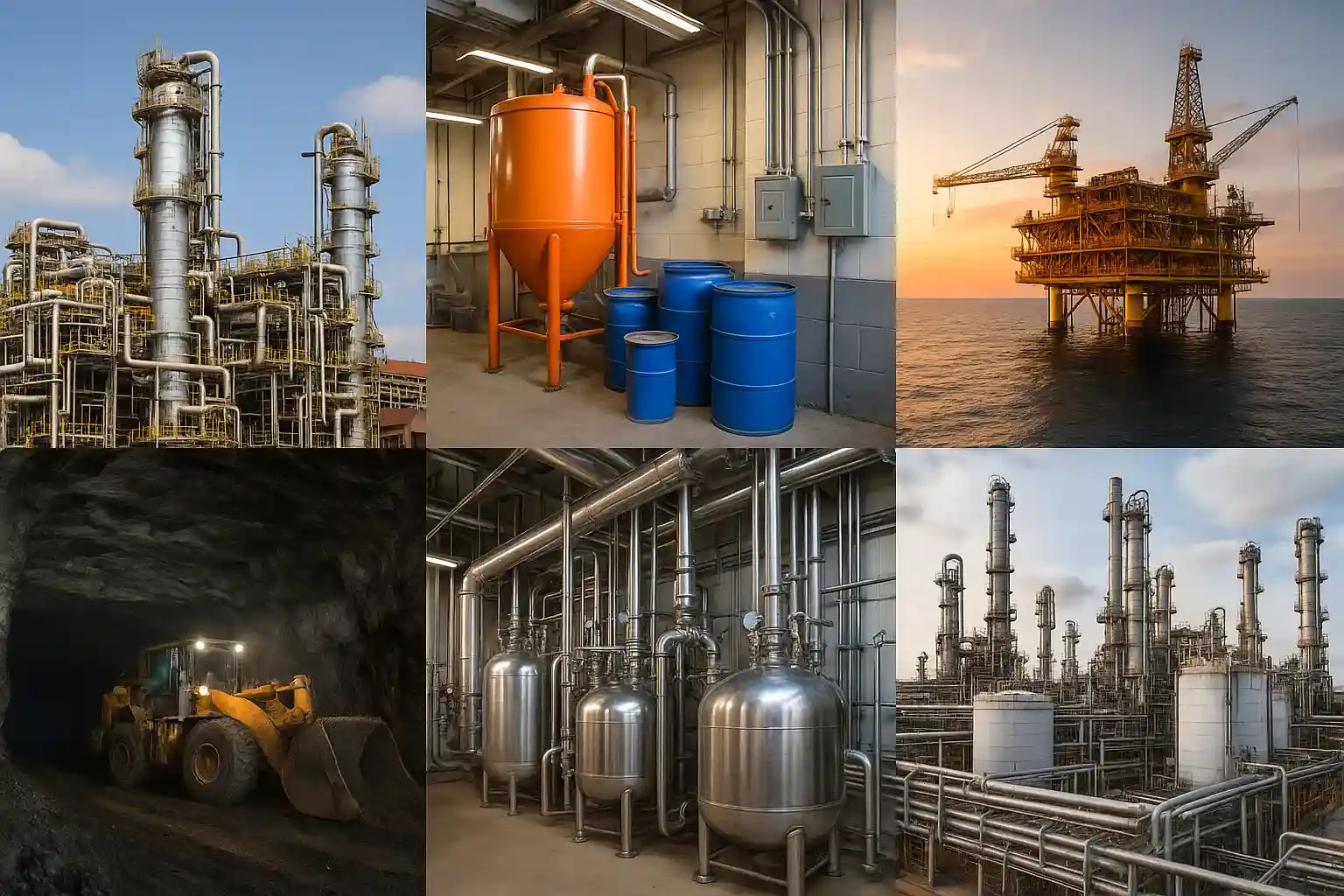

🏭 کاربرد در صنایع مختلف
- صنایع نفت، گاز و پتروشیمی: نصب در واحدهای فرآیند، خطوط لوله، سکوهای نفتی
- کارخانجات رنگ و حلال: جلوگیری از جرقه ناشی از اتصالات برق
- معادن زغال‌سنگ و فلزات: مقاومت بالا در برابر گرد و غبار انفجاری
- تأسیسات شیمیایی و دارویی: محافظت از تجهیزات اندازه‌گیری و کنترلی
- پالایشگاه‌ها و انبارهای سوخت: حفظ ایمنی در نقاط بحرانی اتصال کابلها
🛠️ مزایای رقابتی برند EPP
برند EPP در میان تولیدکنندگان تجهیزات ضد انفجار، به دقت مهندسی، کیفیت متریال، و رعایت استانداردهای بین‌المللی شهرت دارد.
محصولات این برند در پروژه‌های بزرگ نفتی، نیروگاهی و صنایع سنگین مورد استفاده قرار گرفته و با دریافت گواهی‌نامه‌های معتبر جهانی (از جمله ATEX، IECEx، CNEX) تأیید شدهاند.
از دیگر مزایا:
- پشتیبانی فنی کامل در مرحله طراحی و نصب
- تنوع در ابعاد
- طول عمر بالا با حداقل نیاز به سرویس

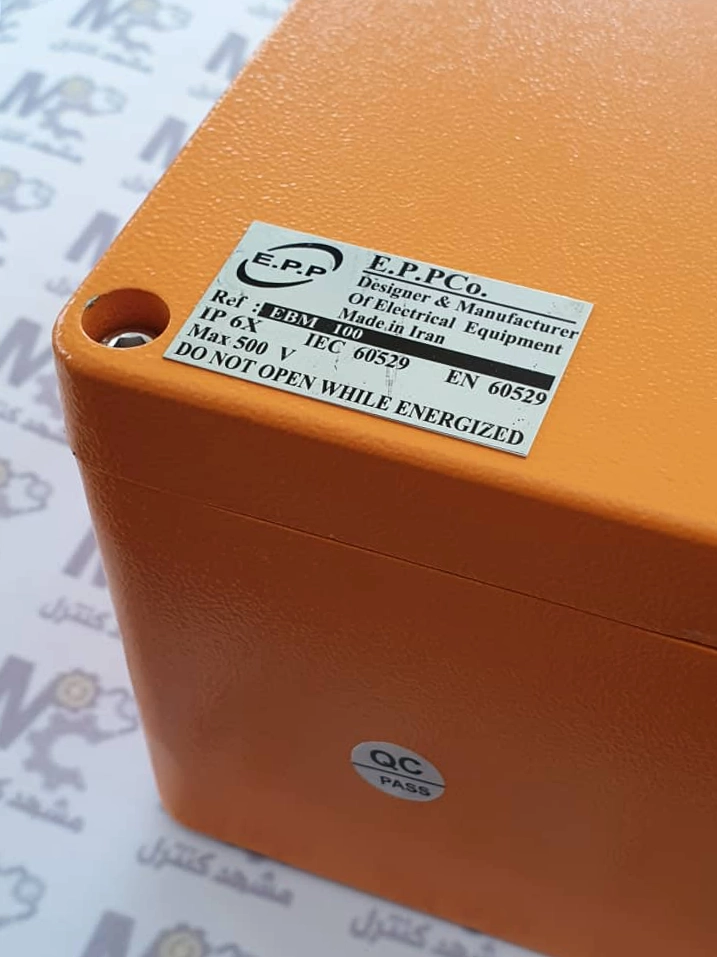

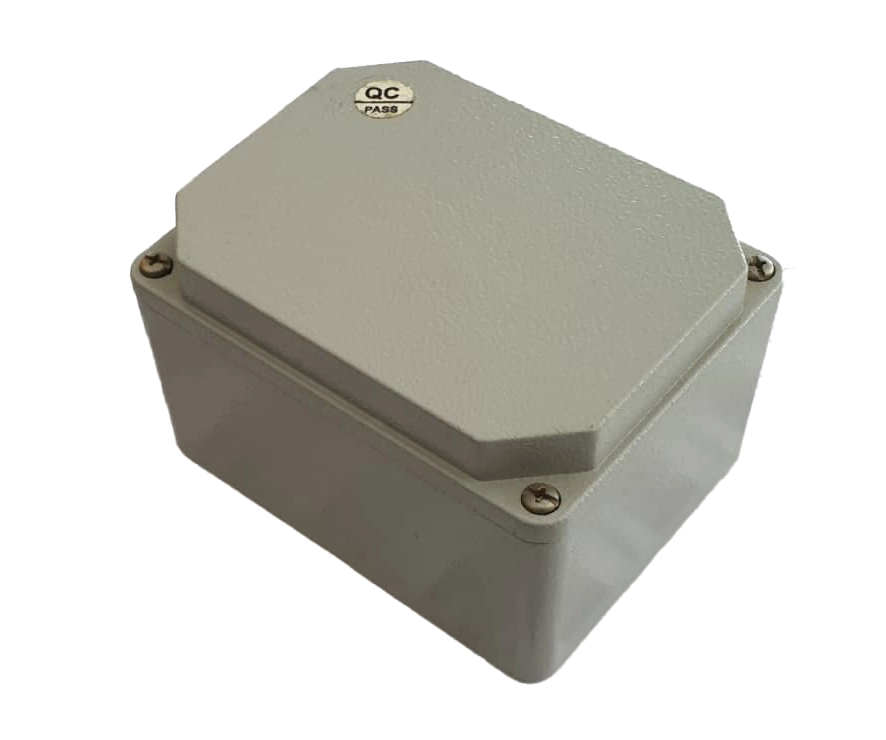

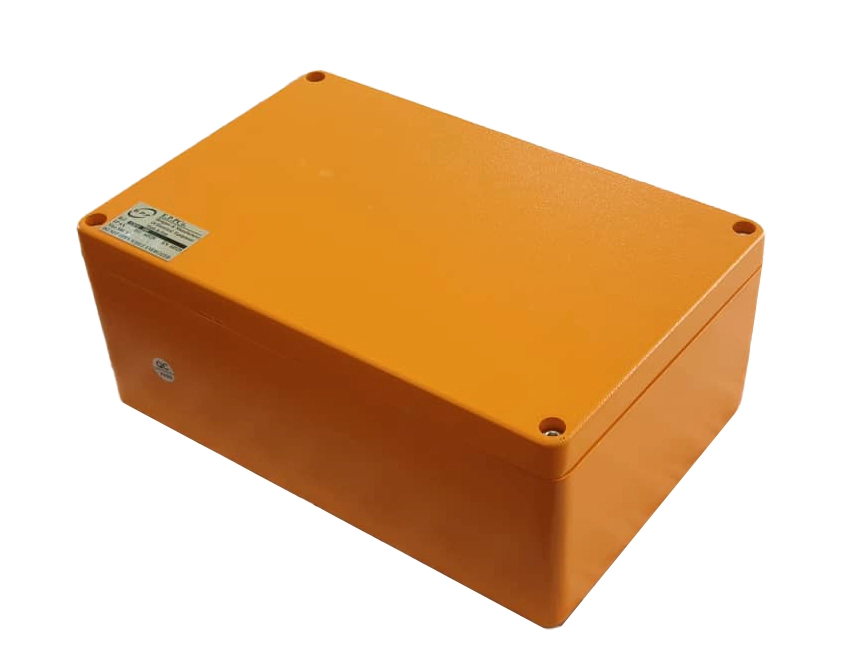

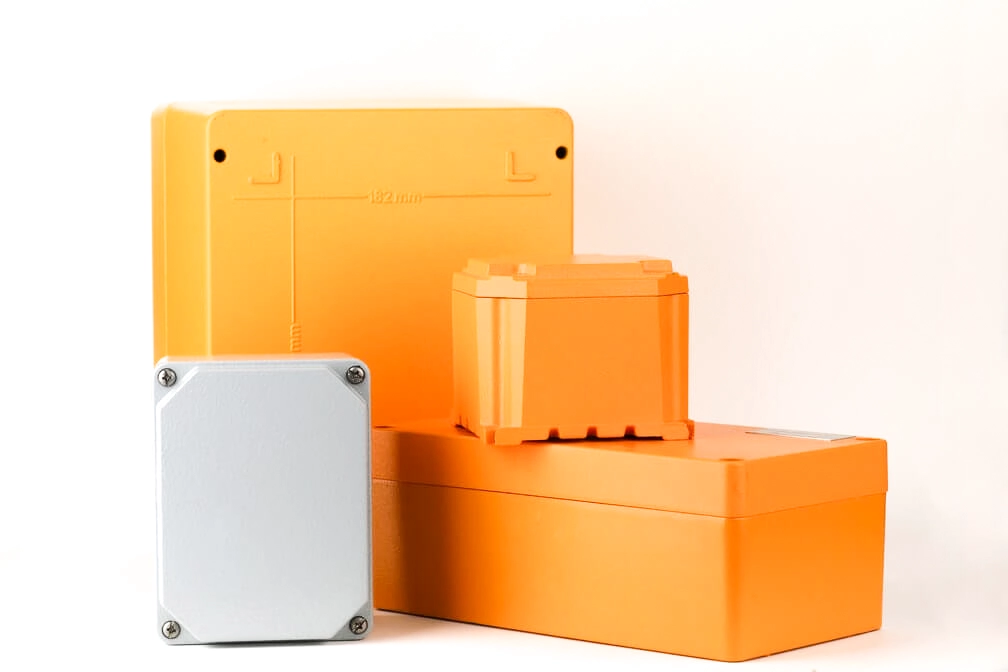

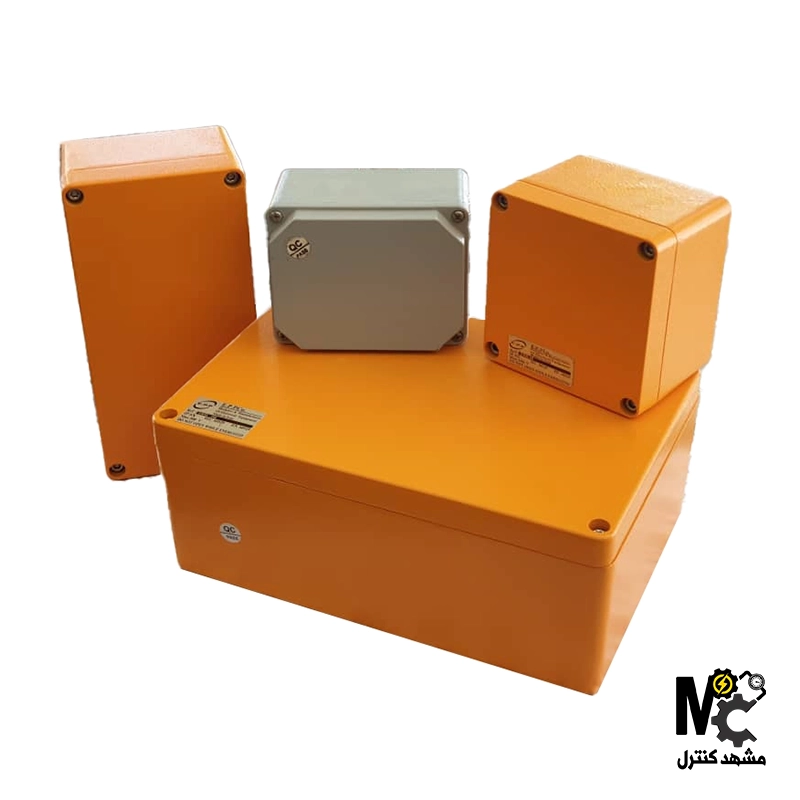

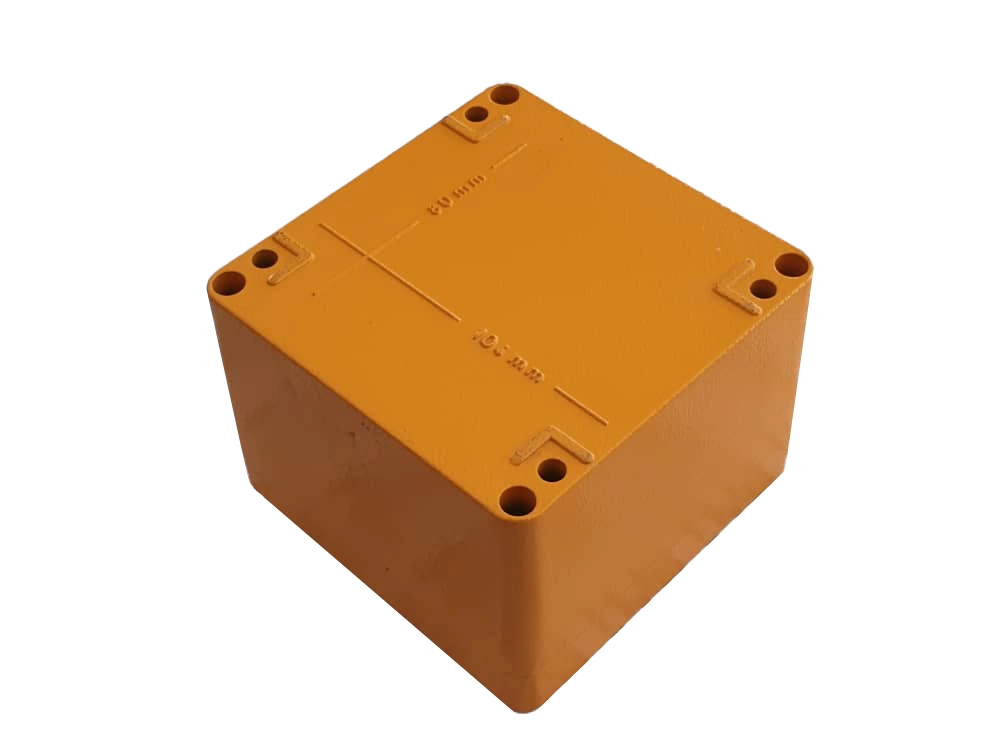

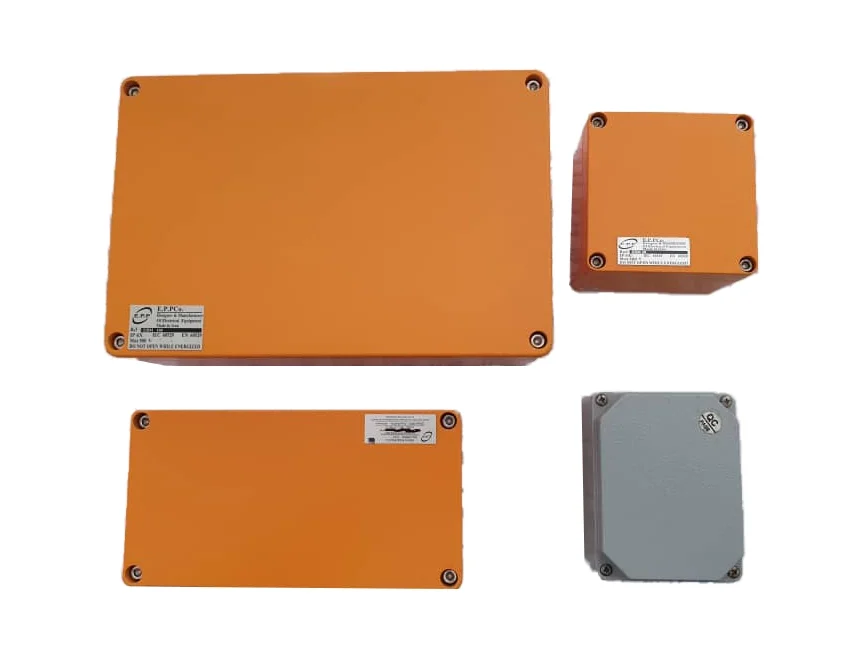

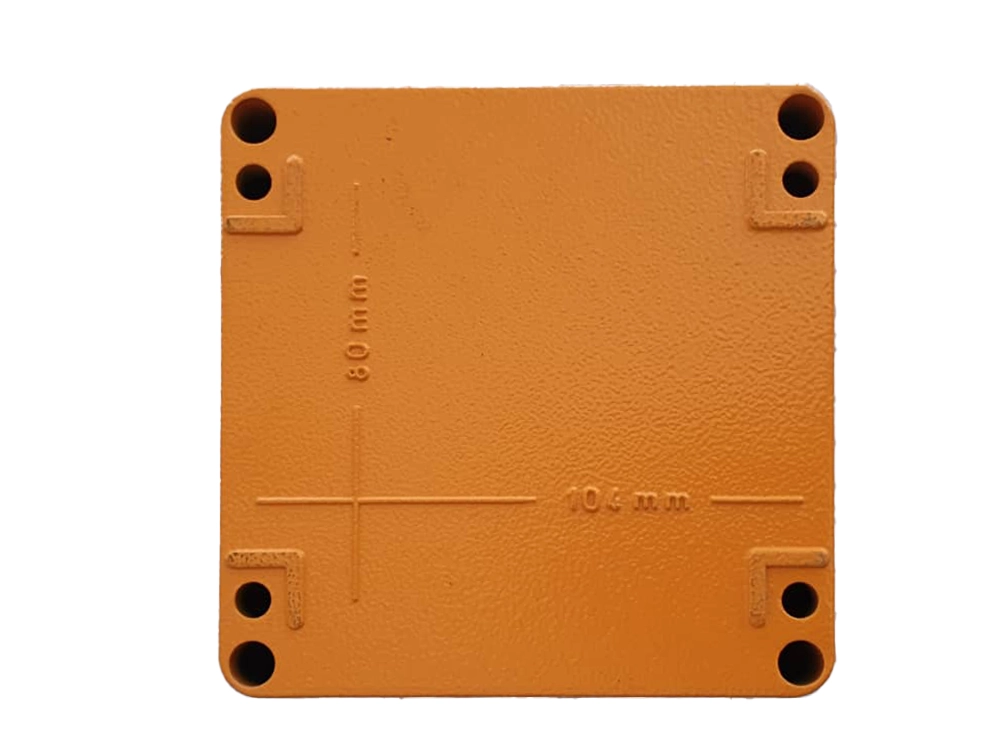

🖼️ گالری تصاویر محصول

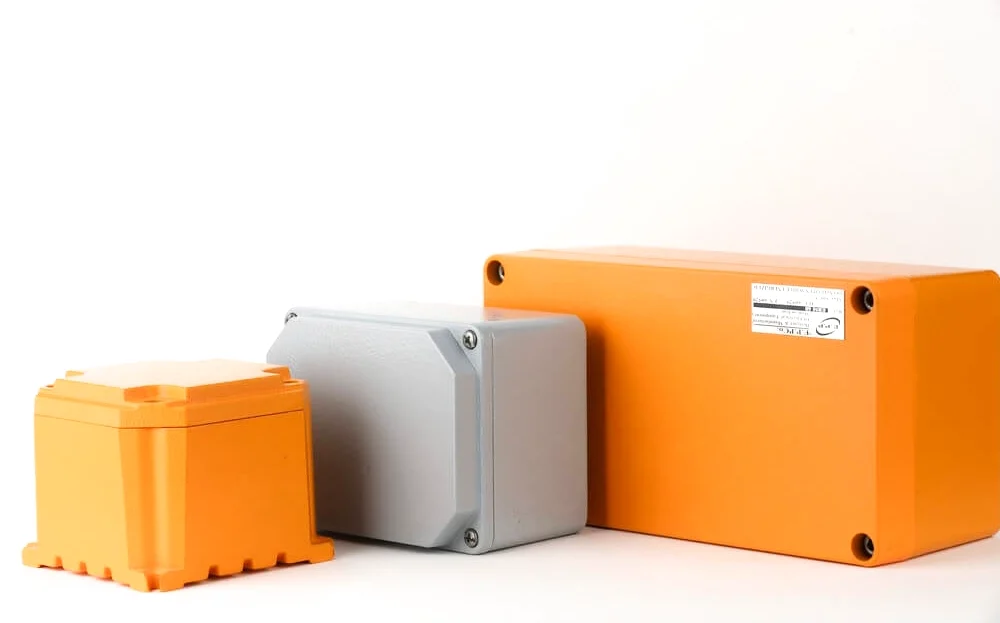

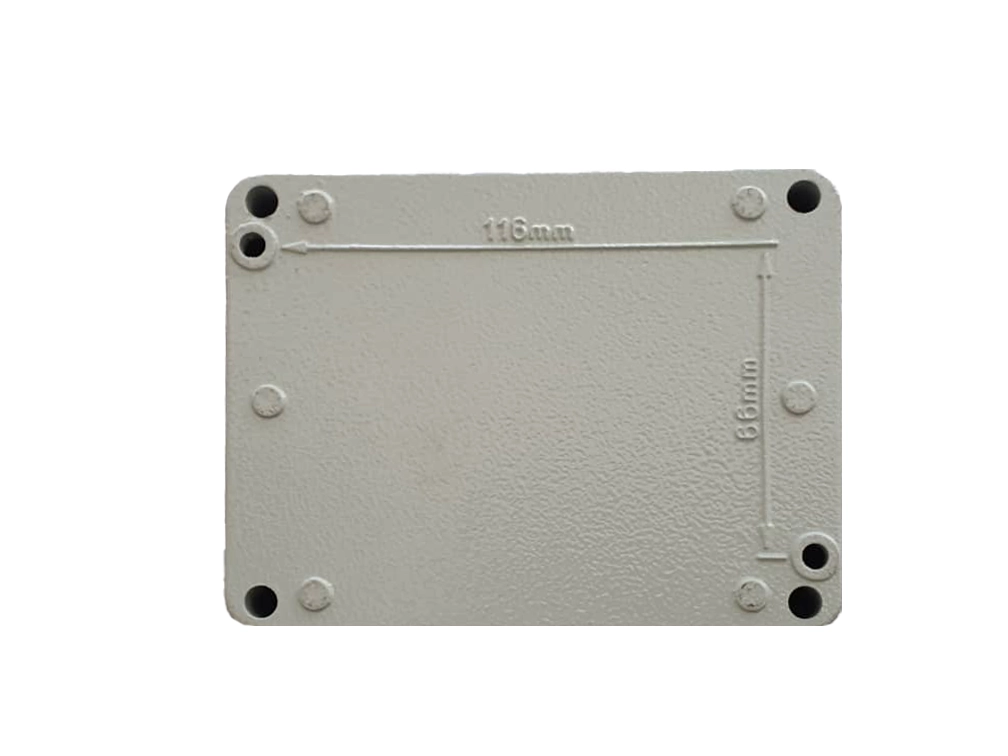

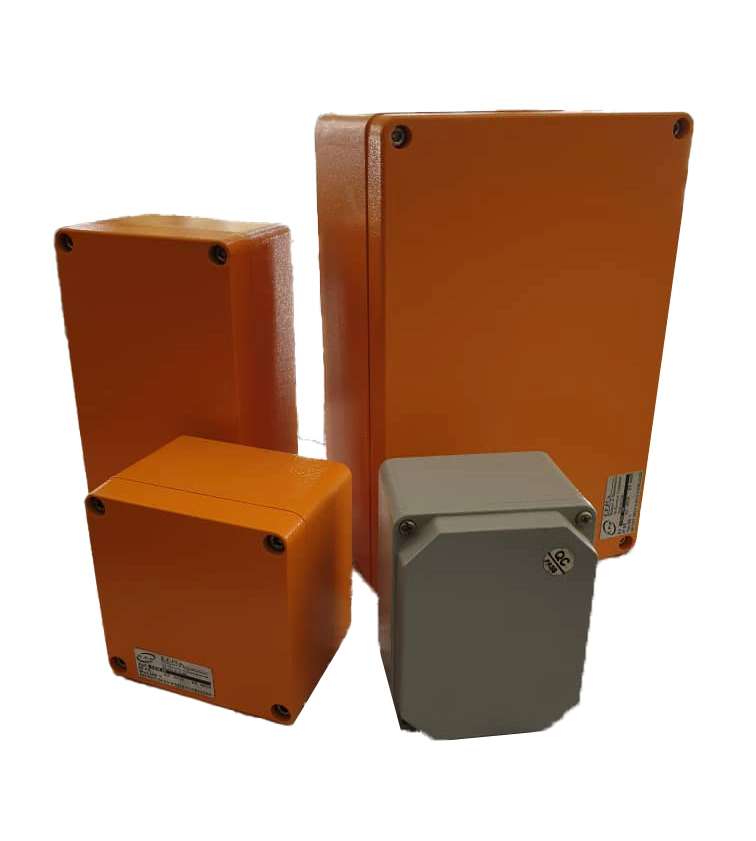

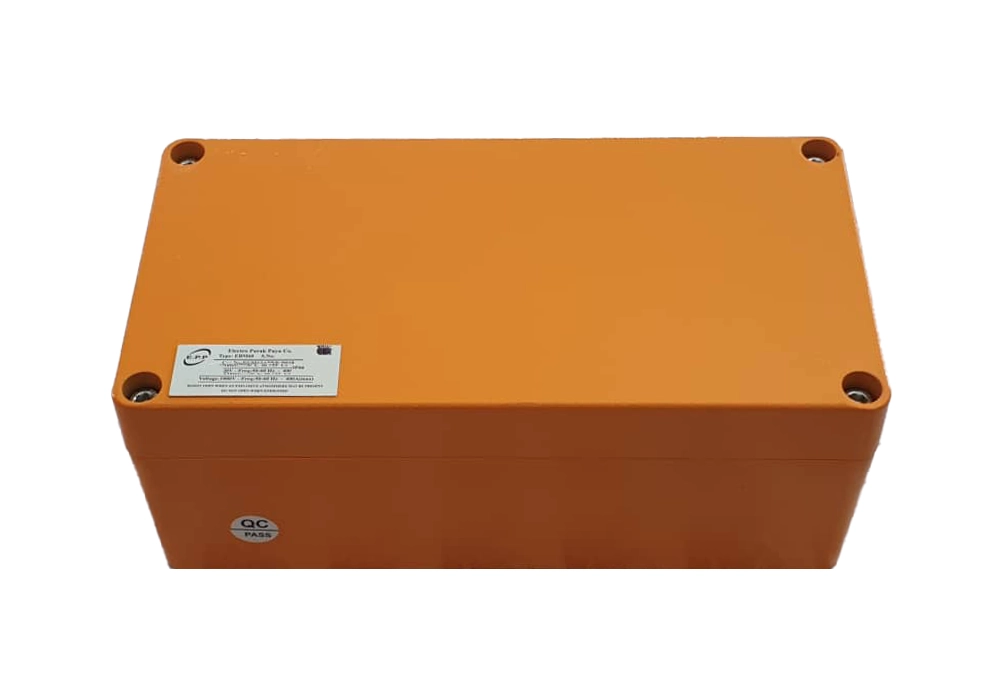

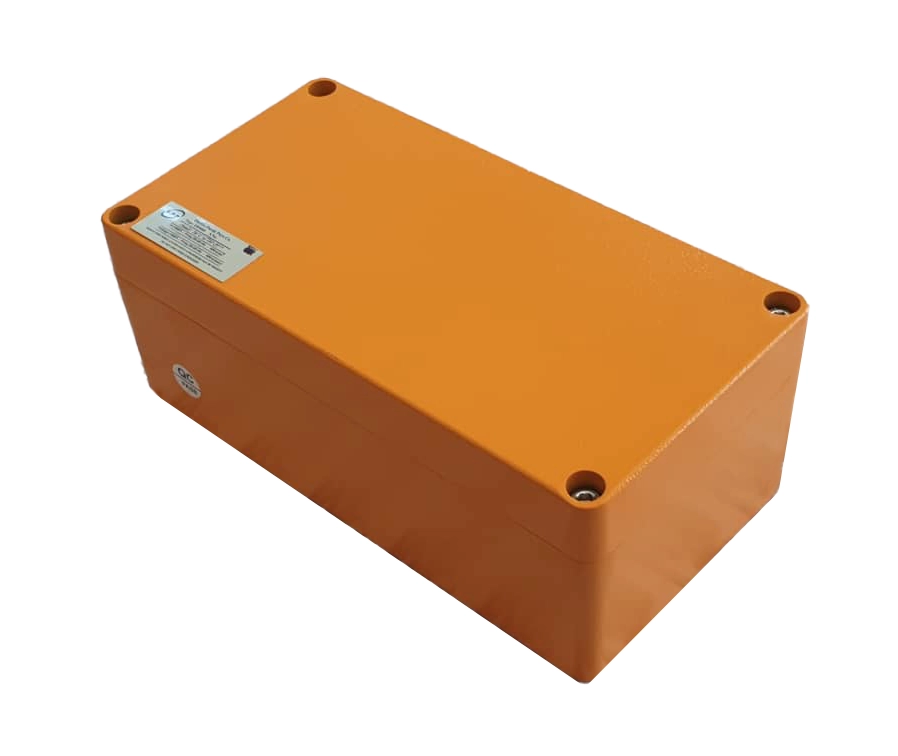

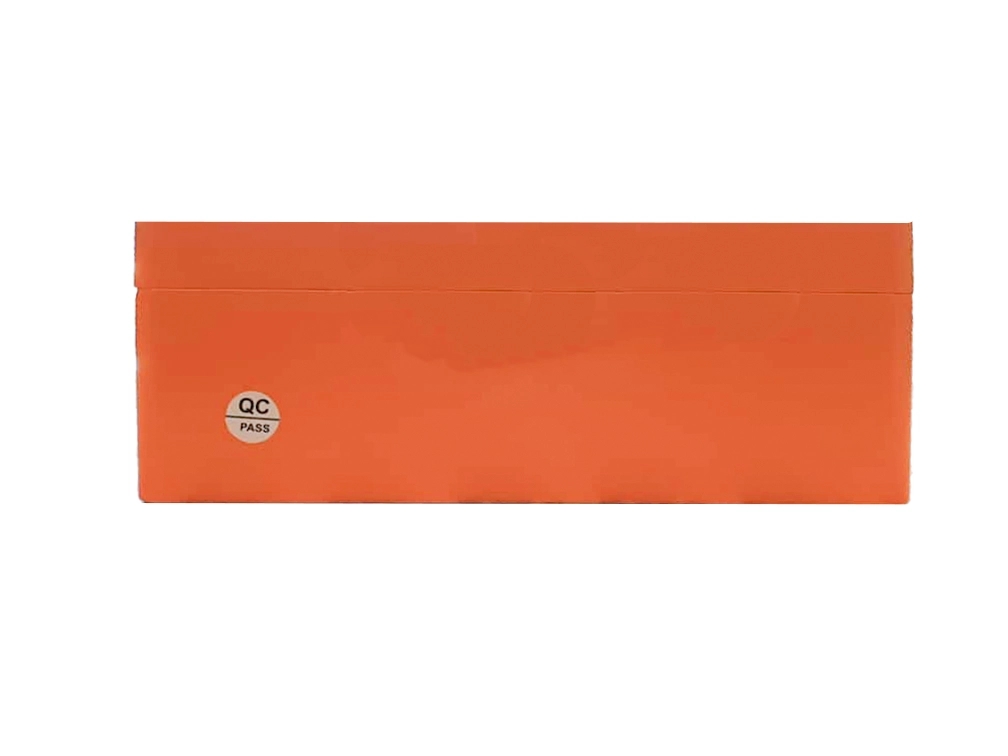

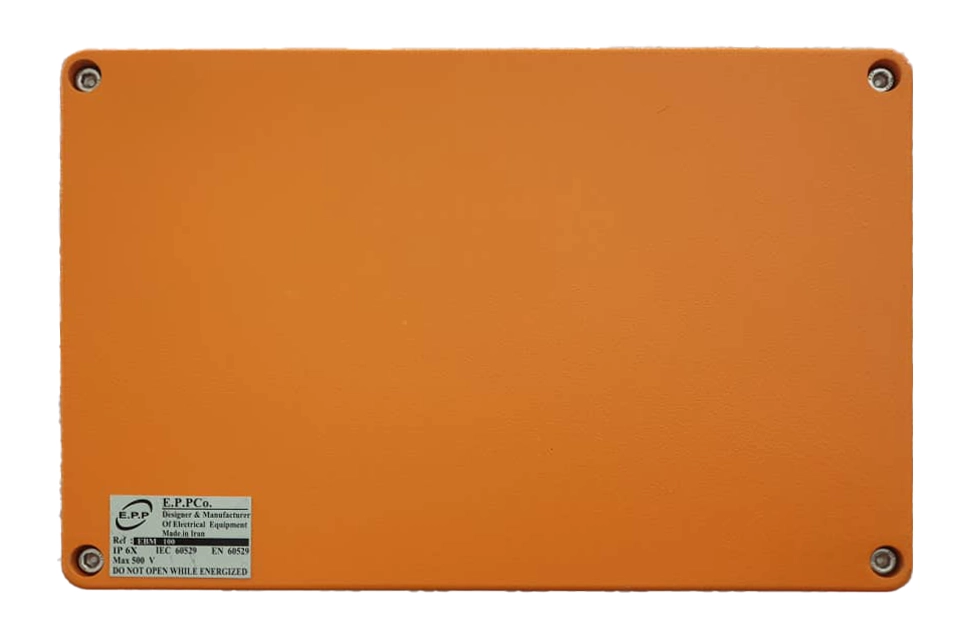

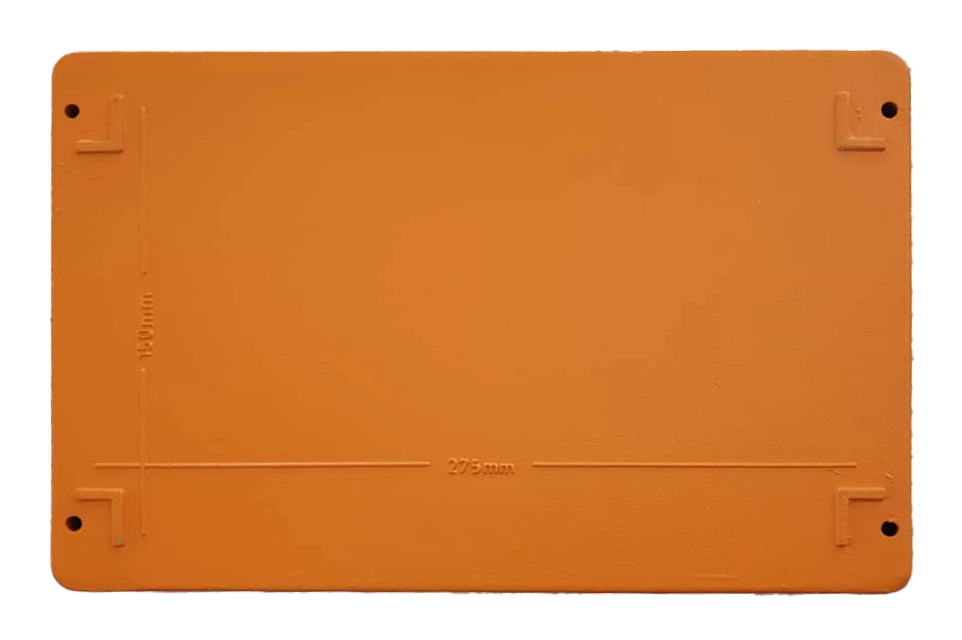

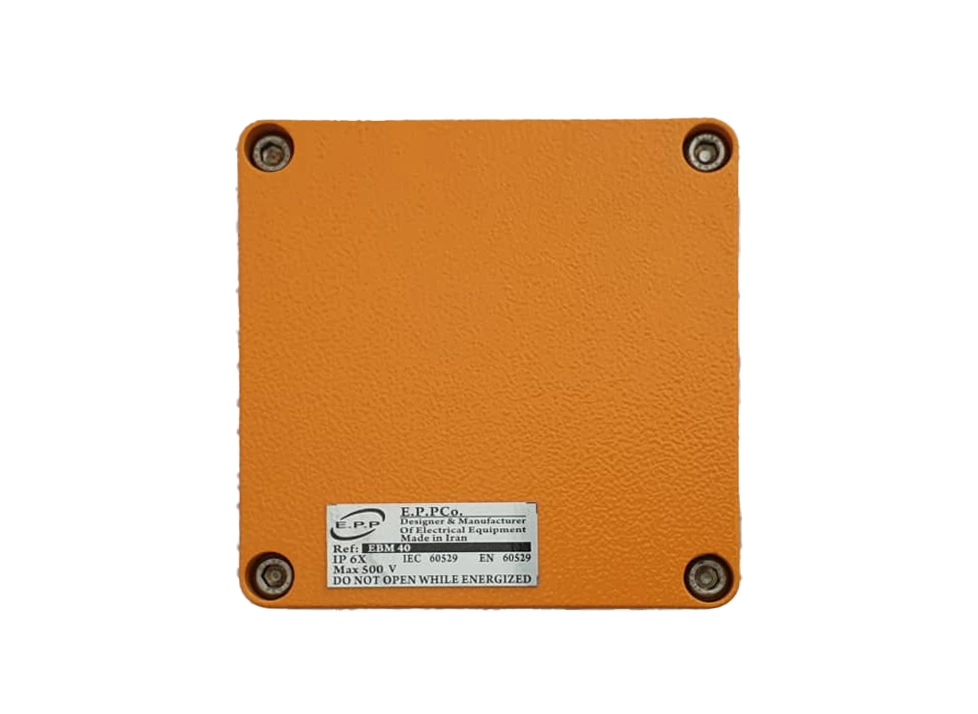

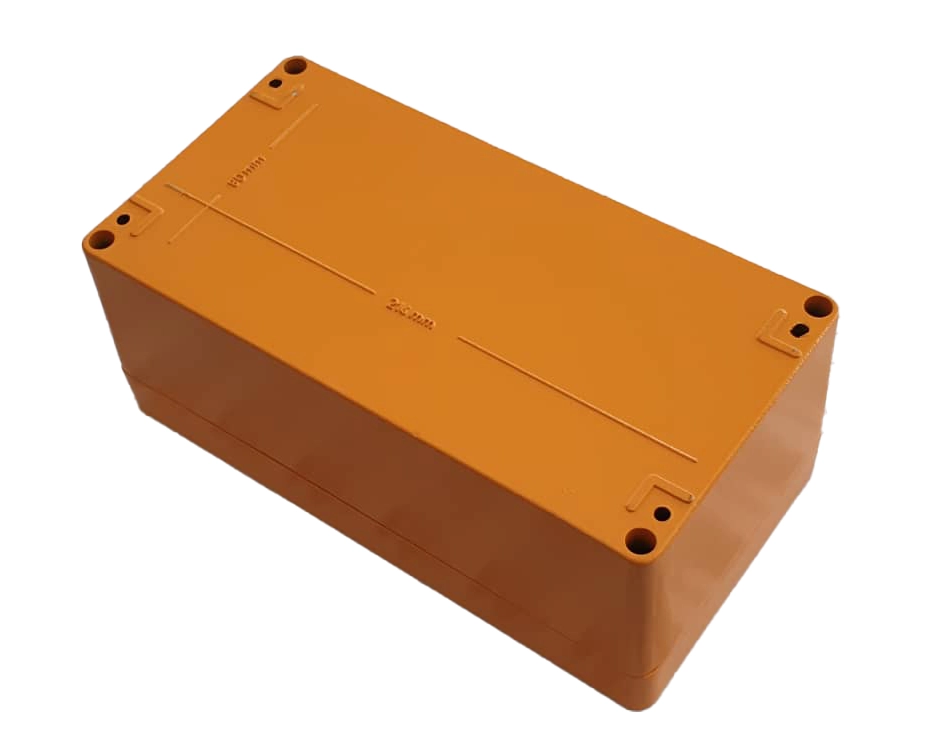

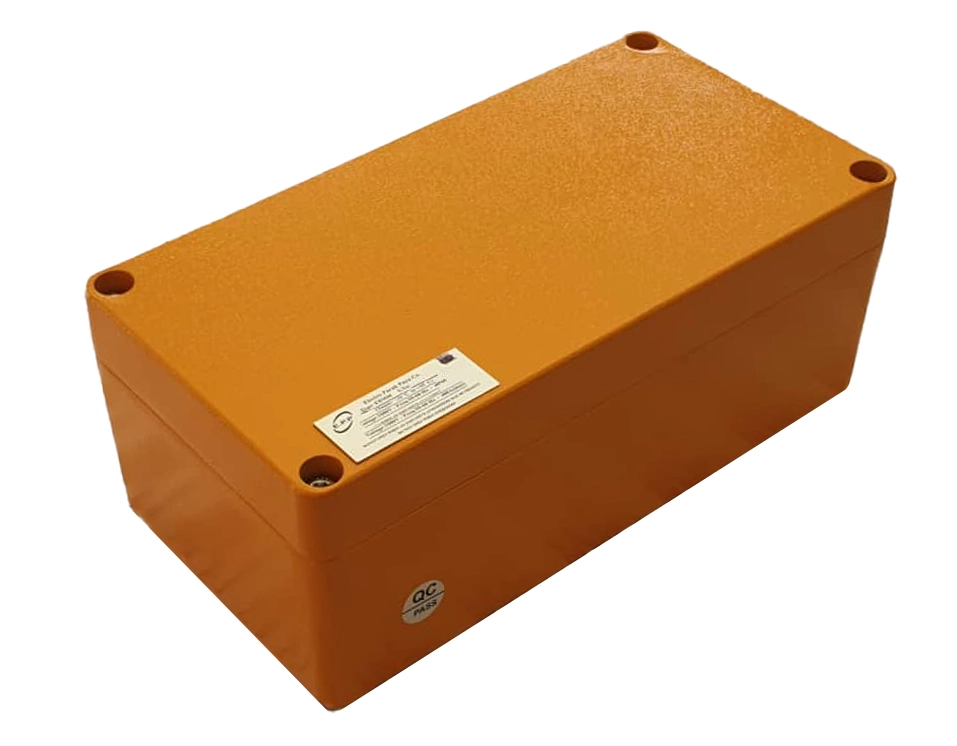

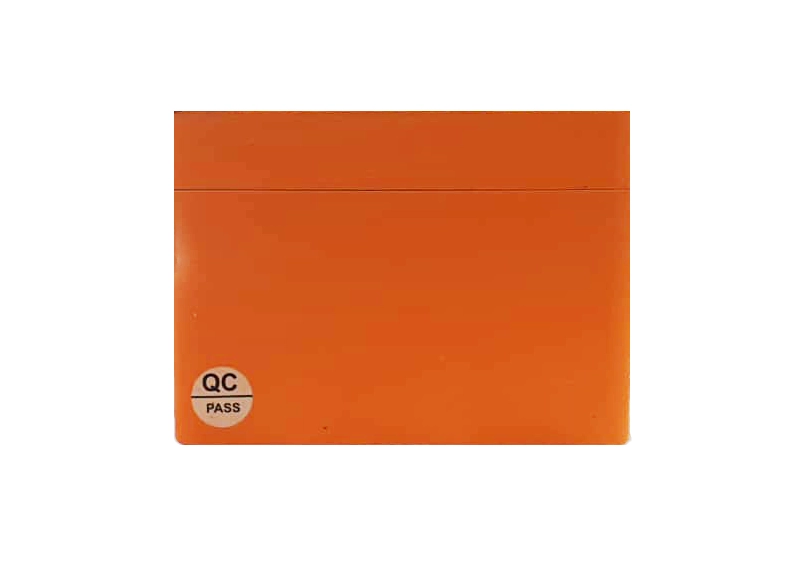

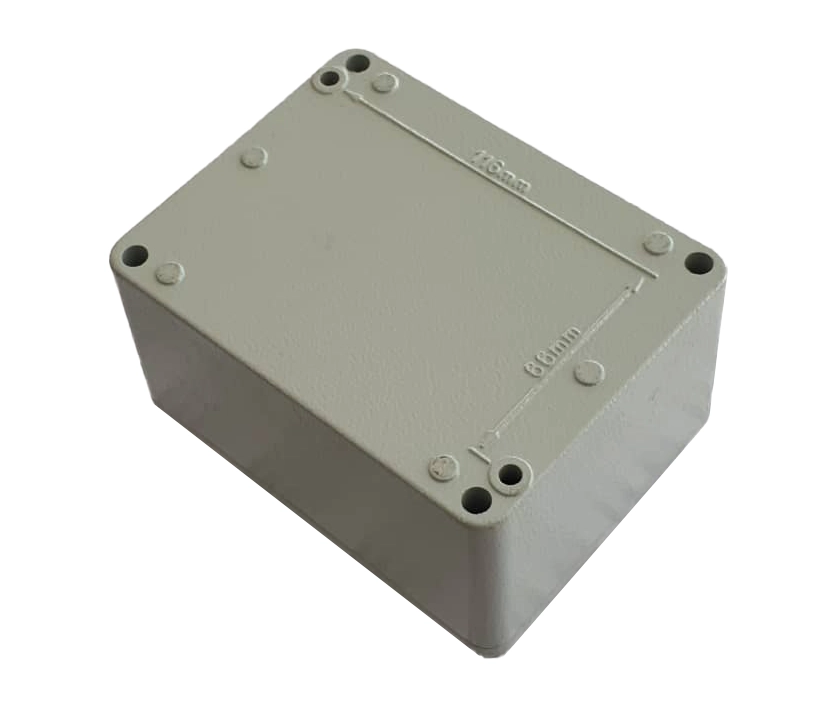

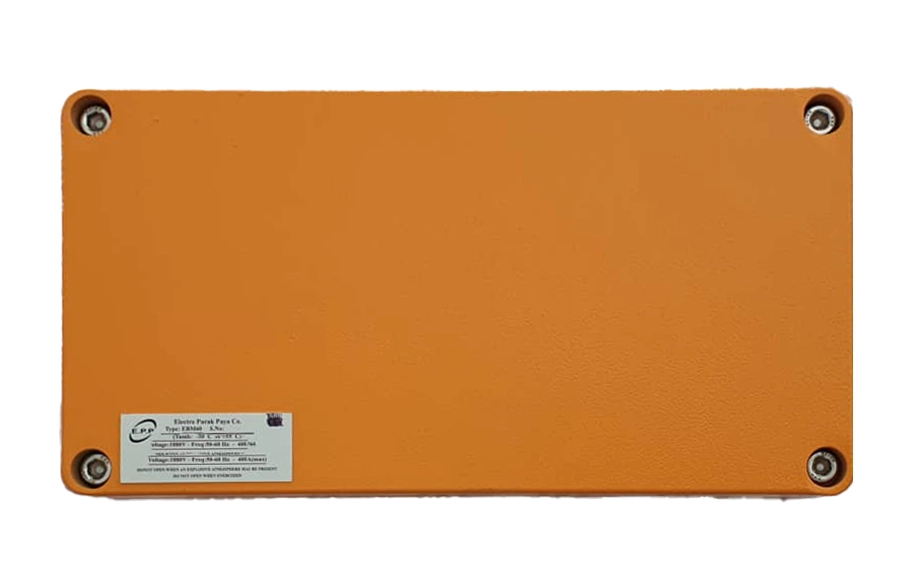

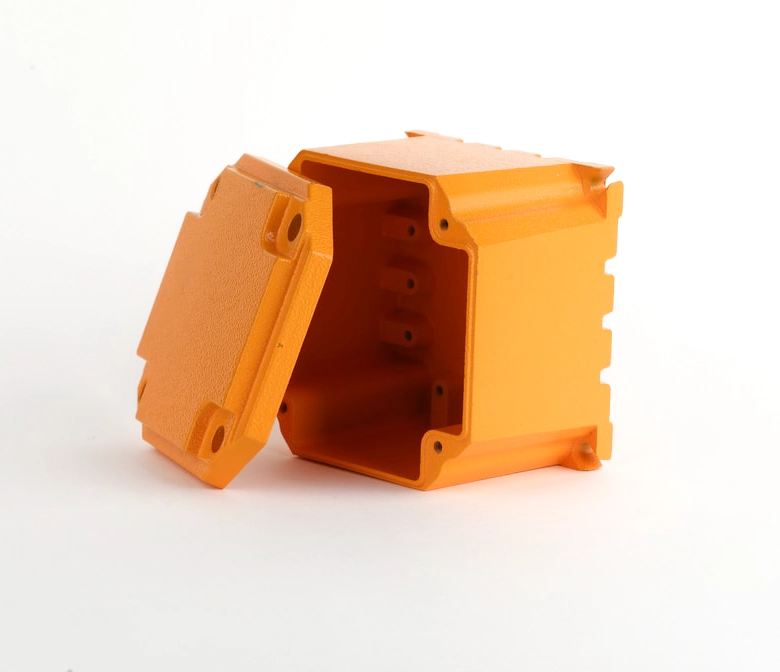

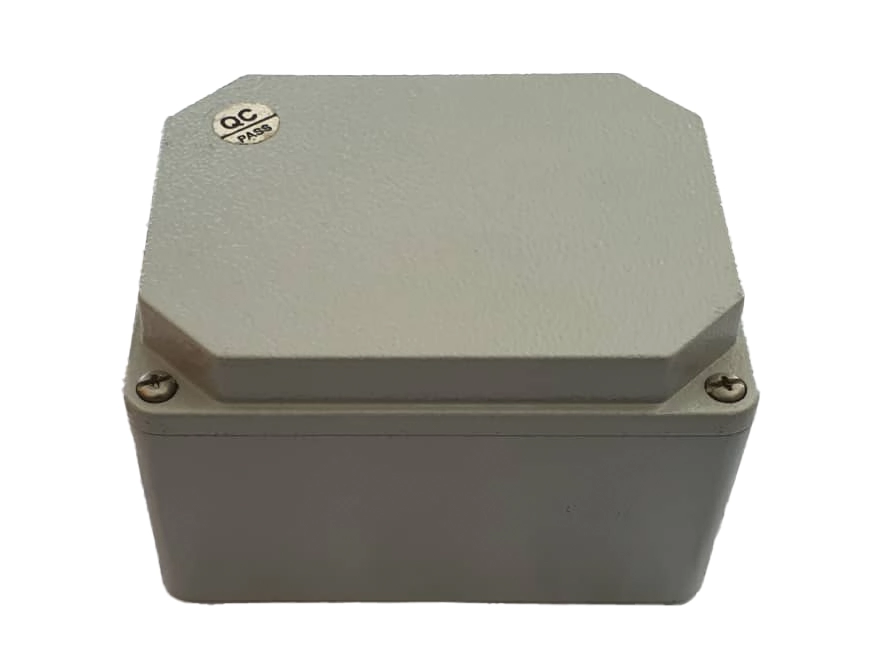

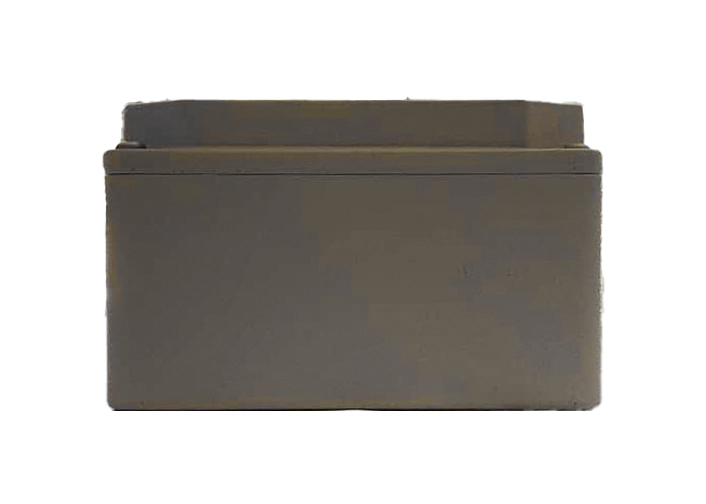

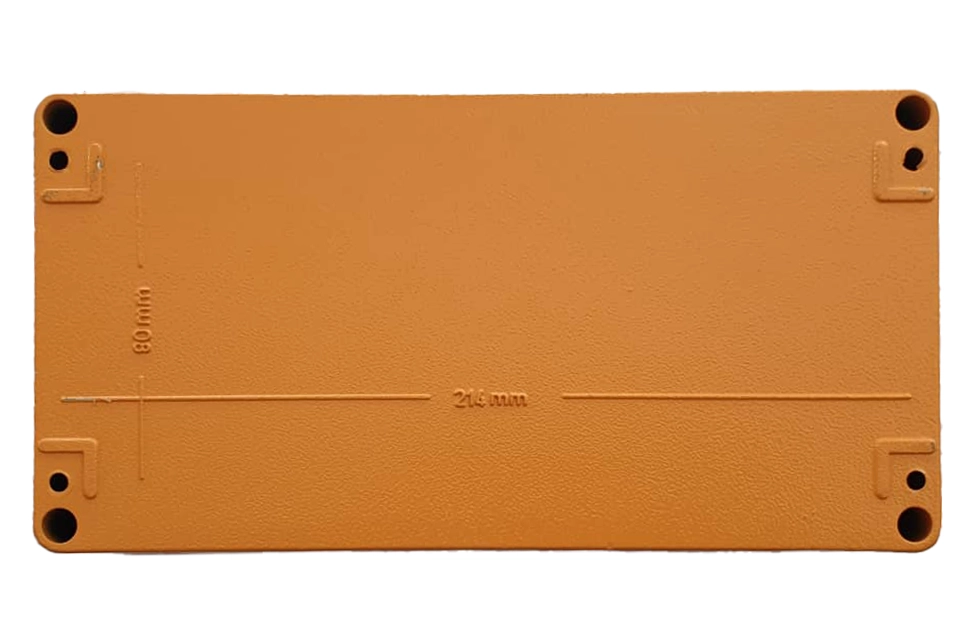

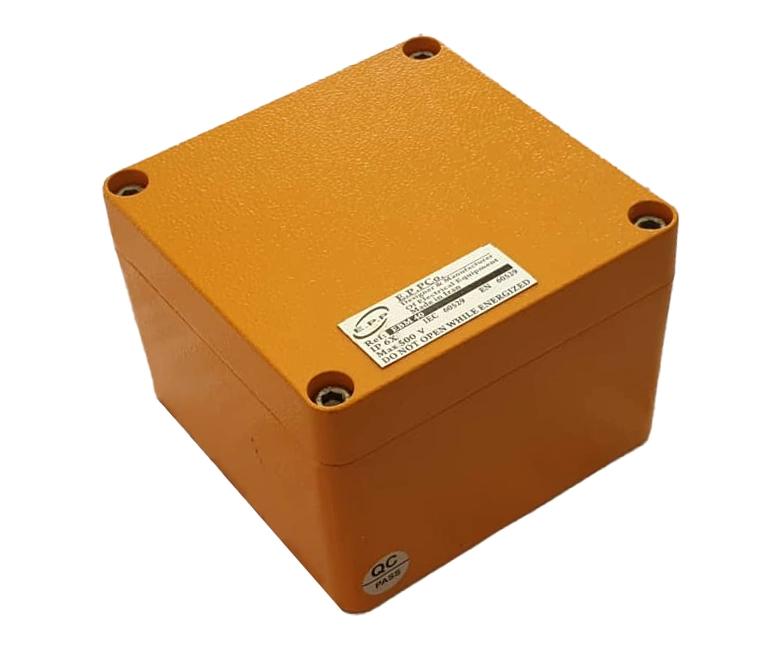

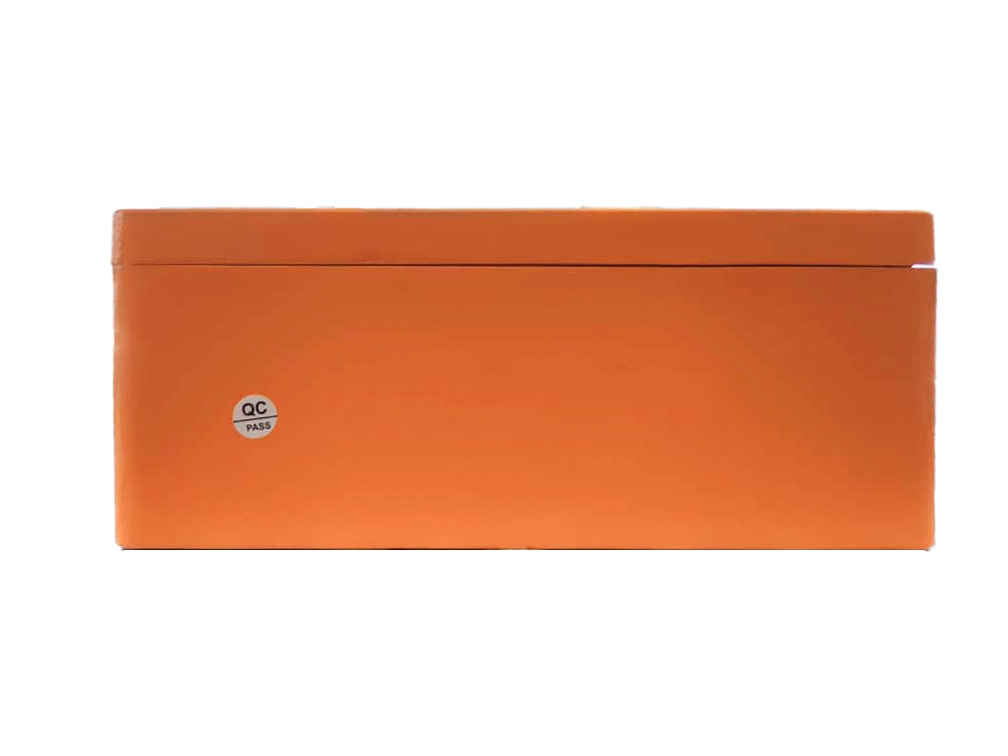

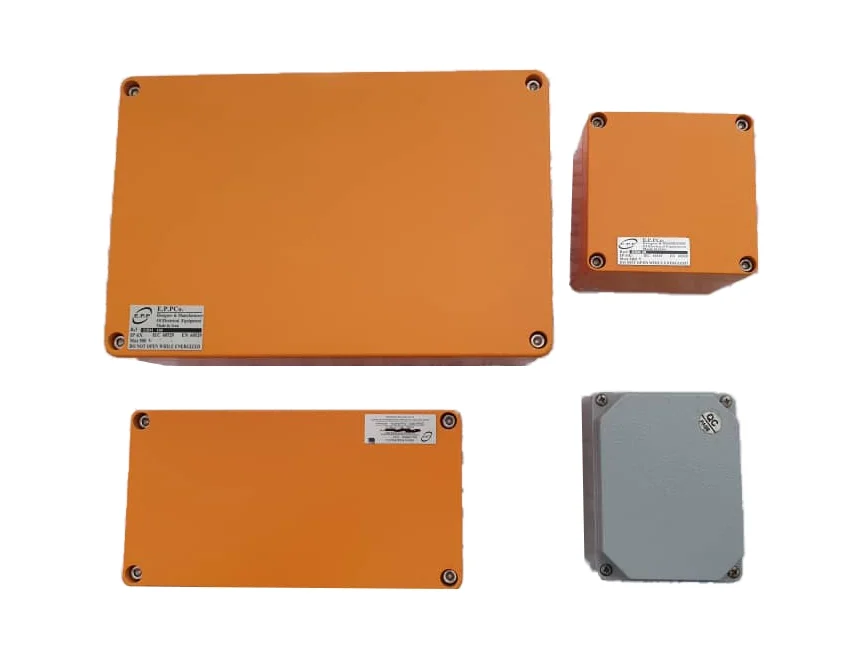

تصاویر مدل های مختلف جعبه تقسیم ضد انفجار EBM بر اساس شکل، اندازه و رنگ:
📐 سایز های مختلف سوییچ باکس الکترو پرک پایا
برای اینکه مشتری بتونه مدل مناسب با نیاز خودش رو انتخاب کنه، جدول نمونه‌ای از اندازه‌ها به همراه تعداد ورودی کابل رو می‌ذارم (اعداد فرضی؛ باید بر اساس طراحی واقعی EPP مطابق با استاندارد باشند):
| نام مدل | نوع حفاظت (IP) | جنس بدنه | ابعاد (سانتی‌متر) | رنگ | کد رنگی |

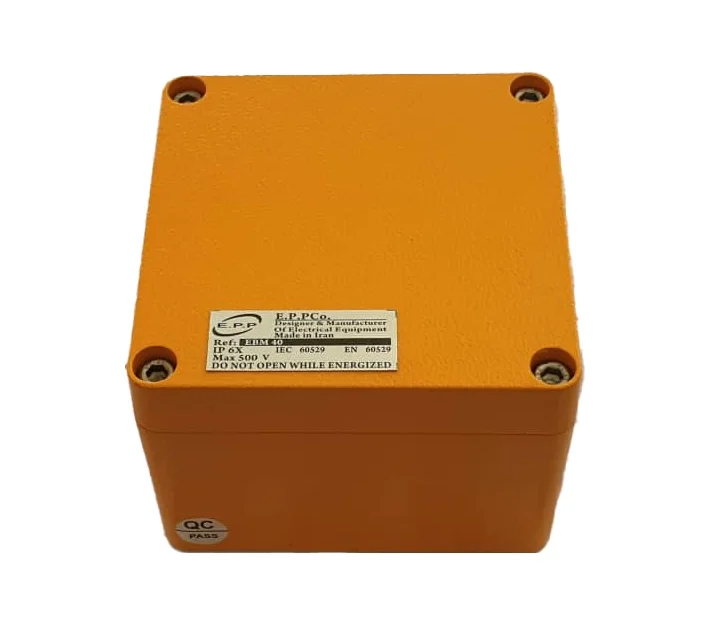

| EBM40 | IP 66 | آلومینیوم | 8/6×12×12 | نارنجی متالیک | RAL 1028 |
| EBM50 | IP 66 | آلومینیوم | 12×15×15 | نارنجی متالیک | RAL 1028 |
| EBM55 | IP 66 | آلومینیوم | 15×15×15 | نارنجی متالیک | RAL 1028 |
| EBM60 | IP 66 | آلومینیوم | 9×12×23 | نارنجی متالیک | RAL 1028 |
| EBM70 | IP 66 | آلومینیوم | 12×20×20 | نارنجی متالیک | RAL 1028 |
| EBM75 | IP 66 | آلومینیوم | 15×20×20 | نارنجی متالیک | RAL 1028 |
| EBM80 | IP 66 | آلومینیوم | 12×25×20 | نارنجی متالیک | RAL 1028 |
| EBM85 | IP 66 | آلومینیوم | 15×25×20 | نارنجی متالیک | RAL 1028 |
| EBM90 | IP 66 | آلومینیوم | 12×25×25 | نارنجی متالیک | RAL 1028 |
| EBM95 | IP 66 | آلومینیوم | 15×25×25 | نارنجی متالیک | RAL 1028 |

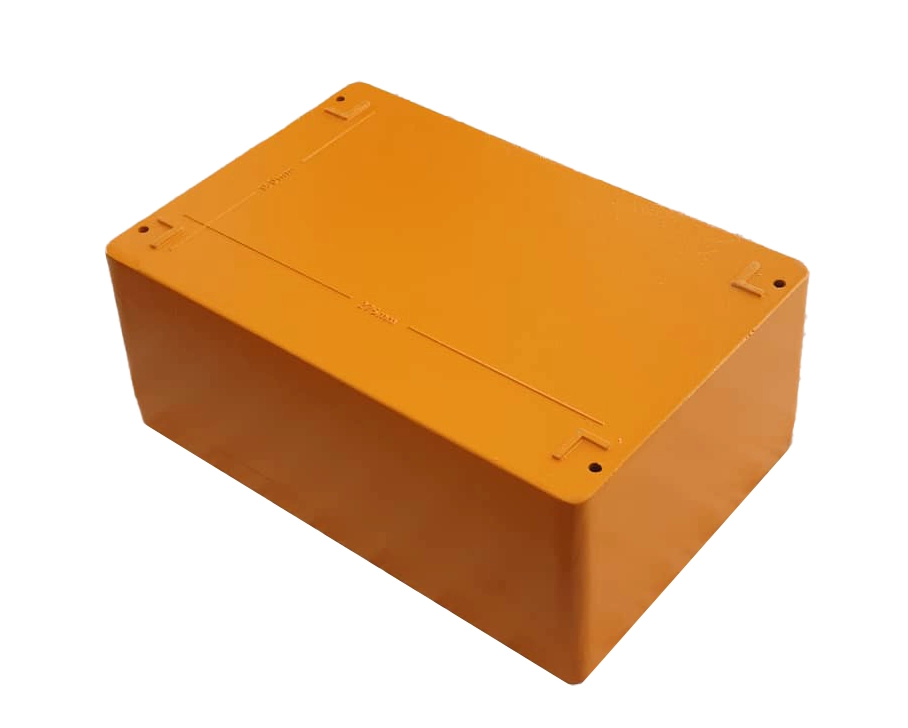

| EBM100 | IP 66 | آلومینیوم | 12×30×20 | نارنجی متالیک | RAL 1028 |
| EBM105 | IP 66 | آلومینیوم | 15×30×20 | نارنجی متالیک | RAL 1028 |
| EBM110 | IP 66 | آلومینیوم | 12×25×35 | نارنجی متالیک | RAL 1028 |
| EJM20 | IP 66 | آلومینیوم | 1×10×12 | نارنجی متالیک | RAL 1028 |
| EJM30 | IP 66 | آلومینیوم | 13×10×8 | نارنجی متالیک | RAL 1028 |
| ETM10 | IP 42 | آلومینیوم | 10×10×7 | خاکستری متالیک | RAL 7031 |
🛒 نحوه خرید
برای خرید حرفه‌ای و مطمئن، مراحل زیر توصیه میشود:
- مشاوره فنی اولیه
با تیم فنی فروشگاه مشهد کنترل تماس بگیرید و مشخصات پروژه (منطقه انفجاری، دما، تعداد کابلها، محیط نصب، فاصله‌های کابل و غیره) را در اختیارشان بگذارید. - انتخاب مدل پیشنهادی
بر اساس مشاوره فنی، مدل EBM مناسب پروژه‌تان انتخاب میشود (مثلاً EBM یا EJM) - سفارش با مستندات فنی
در سفارش رسمی، بهتر است نقشه، پلان ابعادی، مشخصات تکمیلی، کلاس Ex، تعداد گلندها و نوع اتصالات ذکر شود. - تولید و کنترل کیفی
در صورت اتمام موجودی، محصول مطابق سفارش تولید و طی تست‌های کنترل کیفیت (آزمون فشار، مقاومت الکتریکی، تست سوختن) بررسی میشود. - صدور گواهی و بسته‌بندی
در صورت نیاز مشتری، به همراه محصول، گواهی‌های ATEX / IECEx یا گواهی‌های ملی ارائه میشود. بسته‌بندی مقاوم، ضد ضربه و مناسب حمل ارسال میشود. - ارسال و تحویل
ارسال به محل پروژه با روش حمل مطمئن، همراه با مستندات و راهنمای نصب. - پشتیبانی پس از فروش
شامل مشاوره نصب، راهاندازی، تامین قطعات یدکی.
🔒 اهمیت استفاده از جعبه تقسیم ضد انفجار
در سیستم‌های برق صنعتی، محل‌های اتصال سیم و کابل از حساسترین نقاط شبکه هستند. اگر این نقاط در برابر نفوذ گاز یا بخار محافظت نشوند، ممکن است با یک جرقه کوچک، انفجار شدیدی رخ دهد. جعبه تقسیم ضد انفجار EBM برند EPP این ریسک را به صفر نزدیک می‌کند.
در واقع، طراحی “Explosion-Proof” (ضد انفجار) به این معناست که حتی در صورت وقوع انفجار درون جعبه، فشار و شعله داخل محفظه مهار میشود و به بیرون انتقال نمی‌یابد. این اصل مهندسی ایمنی، قلب طراحی تجهیزات ضد انفجار است.
🧰 نصب و نگهداری
نصب جعبه تقسیم ضد انفجار باید مطابق با دستورالعمل‌های ایمنی IEC60079-14 انجام شود. قبل از نصب، سطح فلنج‌ها و رزوه‌ها باید از هرگونه آلودگی و رطوبت پاک شوند تا آب‌بندی کامل برقرار گردد. همچنین استفاده از گلندهای ضد انفجار EPP توصیه میشود تا ایمنی سیستم کامل شود.
نگهداری منظم (بازرسی ظاهری و تمیزکاری دورهای) میتواند طول عمر جعبه را به بیش از ۱۰ سال افزایش دهد.
✅ جمع‌بندی کامل
جعبه تقسیم ضد انفجار EBM برند EPP ترکیبی از مهندسی، ایمنی، تنوع در ابعاد و مدل، و پشتیبانی فنی است. از انتخاب مدل مناسب بر اساس محیط پروژه تا نصب و نگهداری، تمامی مراحل کنترل میشود تا عملکرد مطمئن و بدون ریسک داشته باشی.
< کاتالوگ جامع جعبه تقسیم های برند E.P.P >
پرسش‌های متداول (FAQ)
- چرا باید از جعبه تقسیم ضد انفجار استفاده کنیم؟
چون محل اتصال کابلها یکی از حساسترین نقاط سیستم برقی است؛ اگر جرقهای در آن نقطه رخ دهد در محیط دارای گاز یا گرد و غبار قابل اشتعال، انفجار میتواند رخ دهد. این جعبهها شعله و فشار داخلی را مهار میکنند. - چگونه کلاس Ex مناسب را انتخاب کنم؟
باید منطقه انفجاری (Zone 1، 2، 20، 21 و غیره) و نوع گاز/بخار/گرد و غبار را بشناسی. سپس طبق استانداردهای ATEX/IECEx مدل Ex مناسب انتخاب میشود. - آیا میتوان ابعاد جعبه را سفارشی کرد؟
بله، اما معمولاً هزینه سفارشی سازی به قدری بالا است که توجیه قیمتی ندارد. - چند گلند میتوان به جعبه وصل کرد؟
بسته به مدل، ممکن است از ۴ تا ۱۰ یا بیشتر. در سفارش باید تعداد و سایز گلندها مشخص شود. - چه تستهایی روی محصول انجام میشود؟
تست فشار داخلی، تست شعله، تست برق عایق، تست خوردگی، بررسی مهر و موم و مقاومت مکانیکی. - در محیطهای خورنده کاربرد دارد؟
تا حد معمول بله. اما برای حفاظت بیشتر از IP65 بهتر است از محافظ های مخصوص استفاده نمایید. - آیا نصب این جعبه تقسیم پیچیده است؟
نه؛ اگر دستورالعمل نصب رعایت شود: قبل از باز کردن، برق را قطع کن، گلندها کاملاً مهر و موم شوند، کابلها با دقت وارد شوند، زمینکردن انجام شود و پیچهای بدنه به گشتاور مناسب تنظیم شوند. - برای این جعبه تقسیم نگهداری دورهای لازم است؟
بله؛ بازرسی دورهای (مهر و موم، پیچها، خوردگی) و تمیز کردن برای حفظ عملکرد ایمنی لازم است. - آیا راهاندازی در دمای بسیار بالا یا پایین ممکن است؟
بله، مزایا طراحی شدهاند تا در دماهای پایین تا –۴۰°C و بالا تا +۸۰°C کار کنند (بسته به نوع واشر و متریال). - زمان تحویل معمولاً چقدر طول میکشد؟
معمولاً بین چند روز تا یک هفته بسته به ابعاد مدل مورد سفارش و مسافت حمل.
