توضیحات

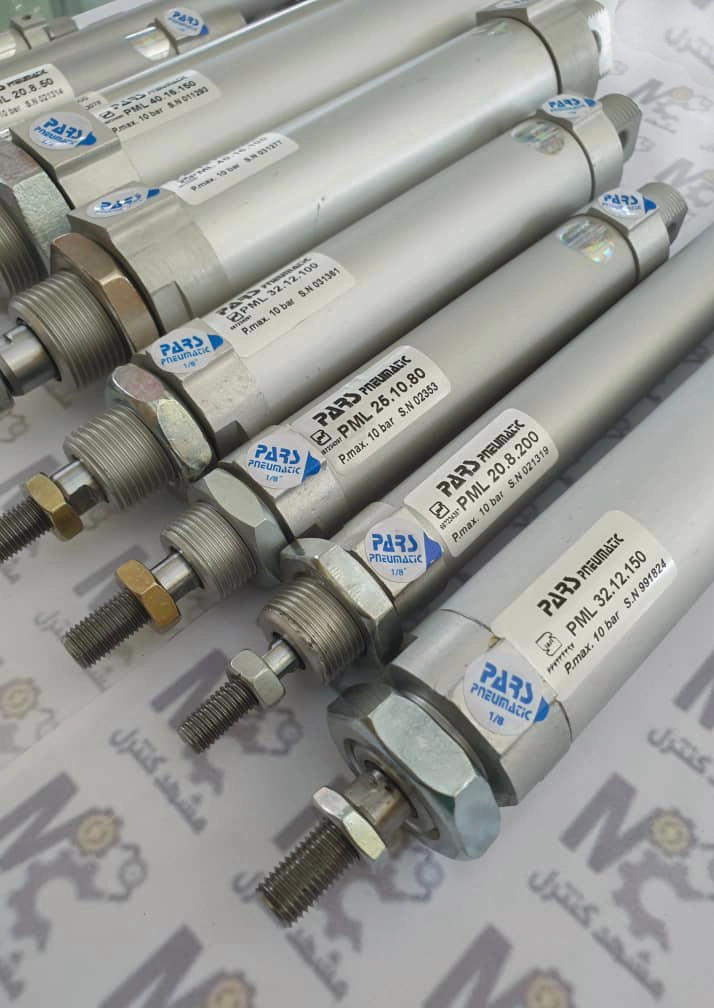

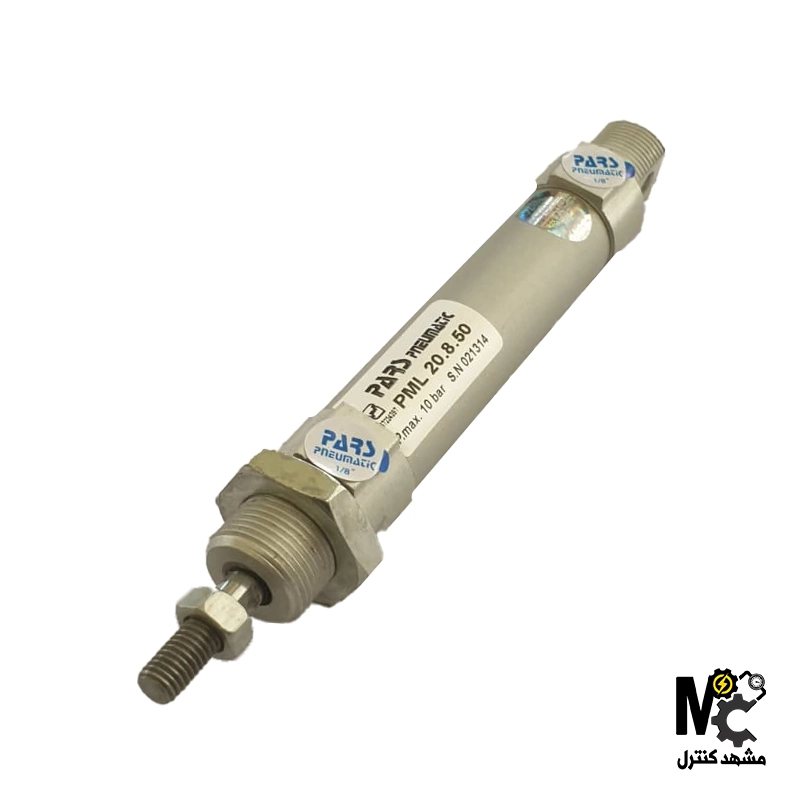

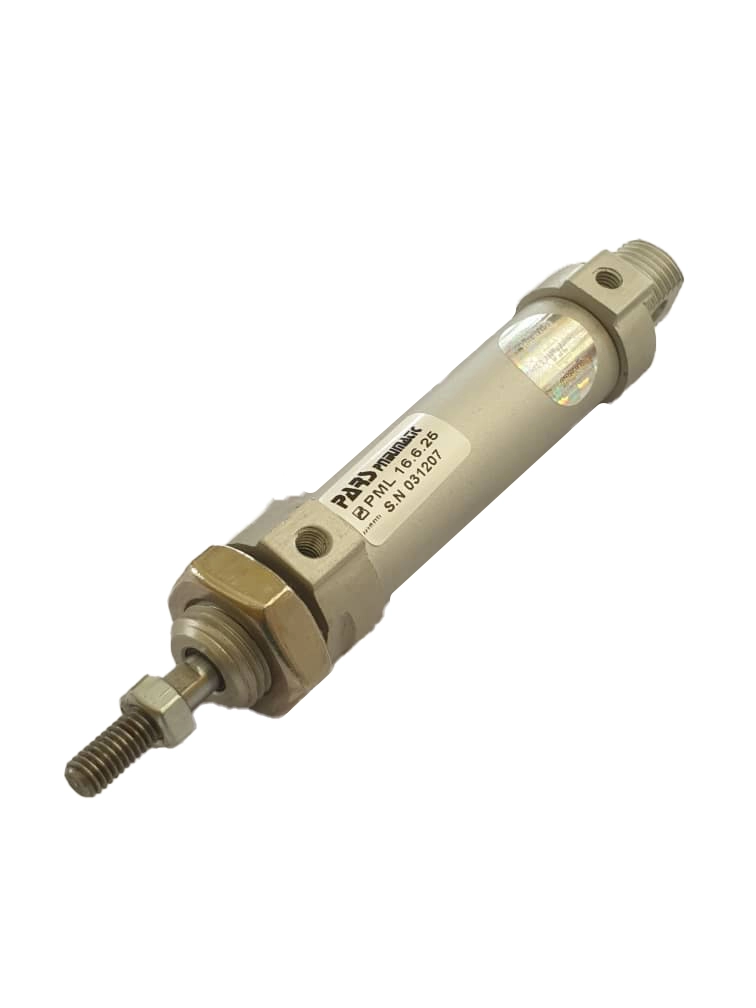

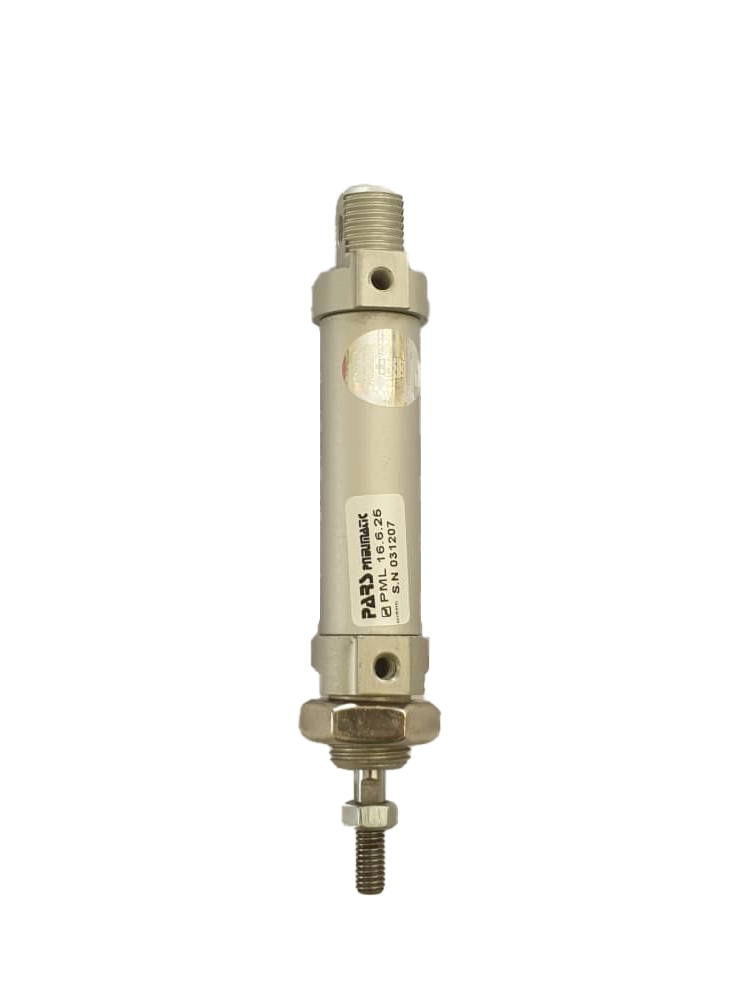

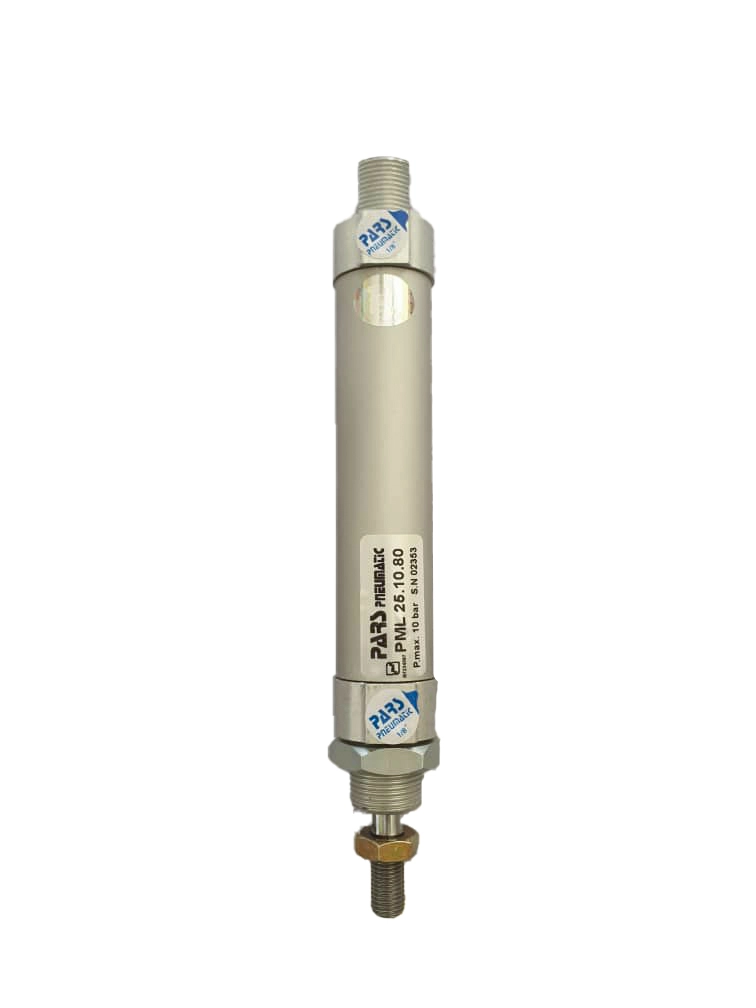

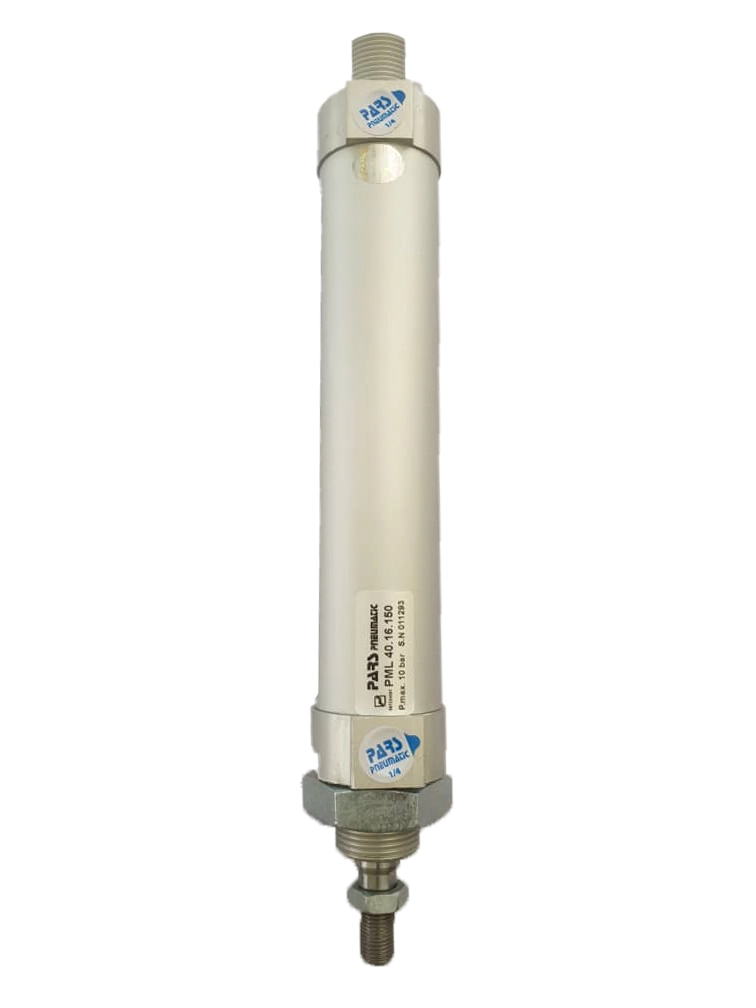

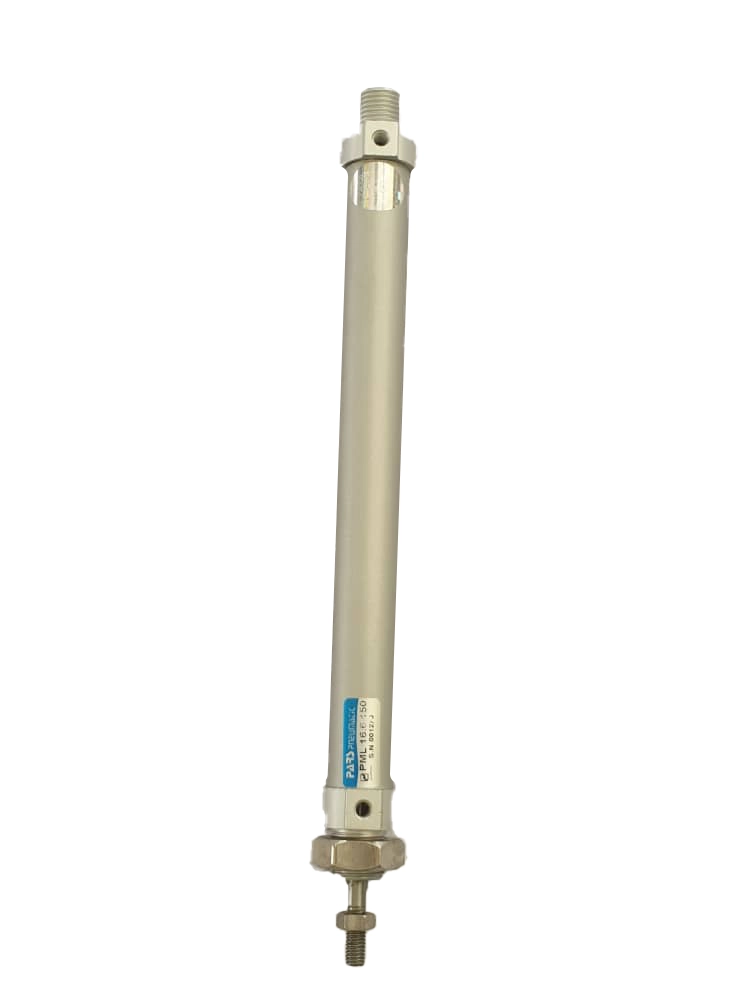

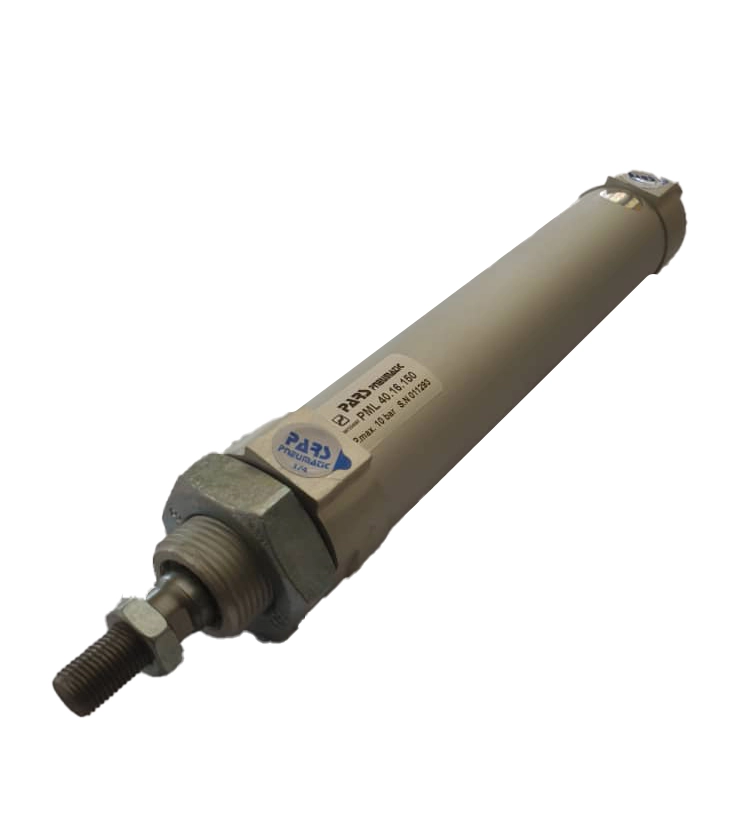

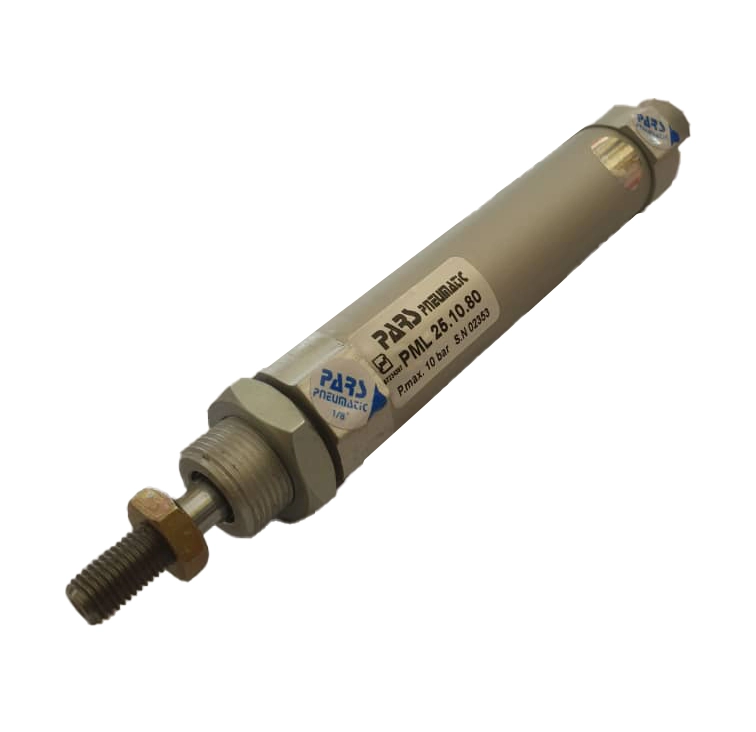

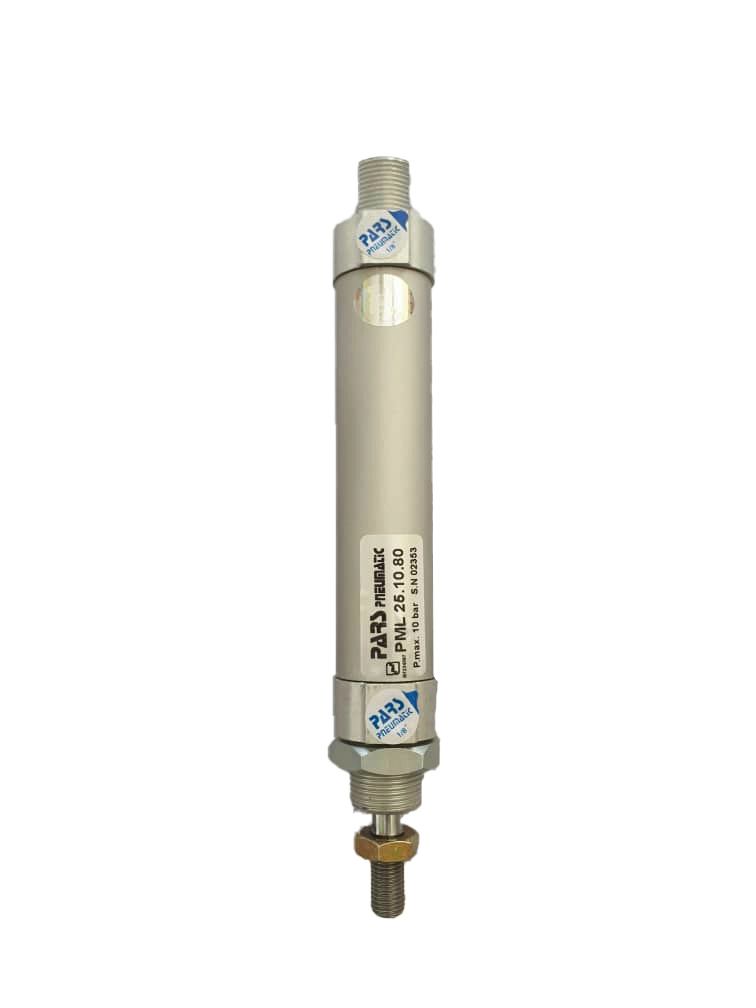

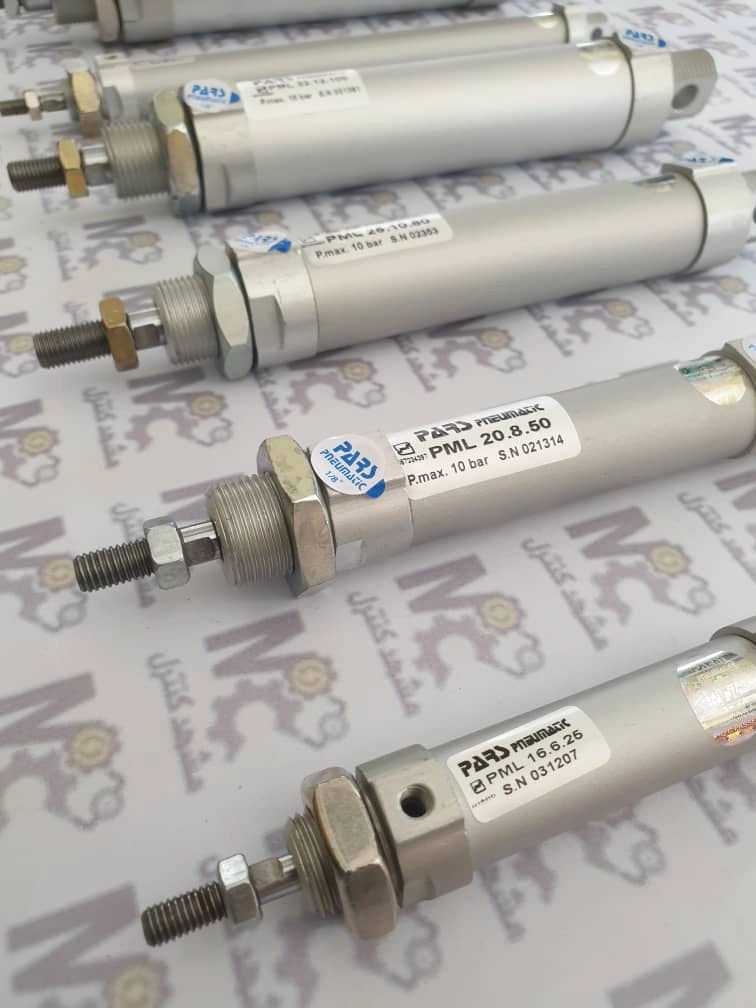

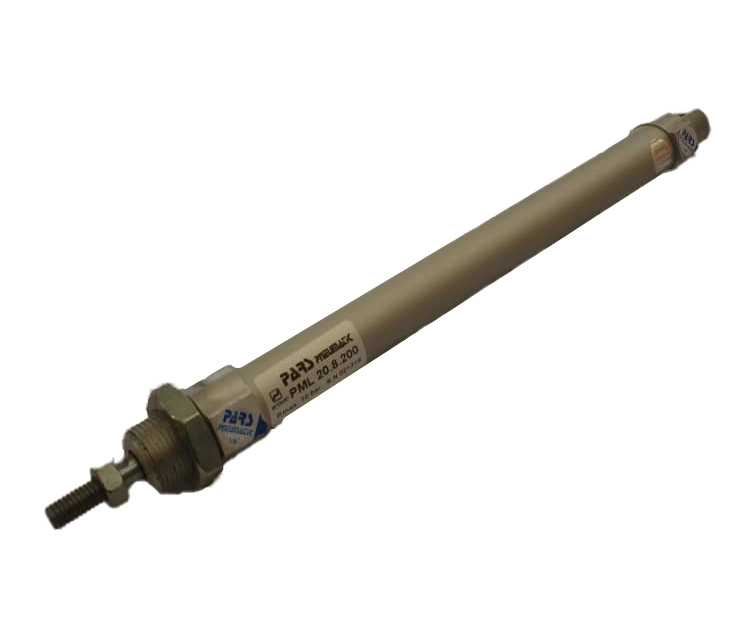

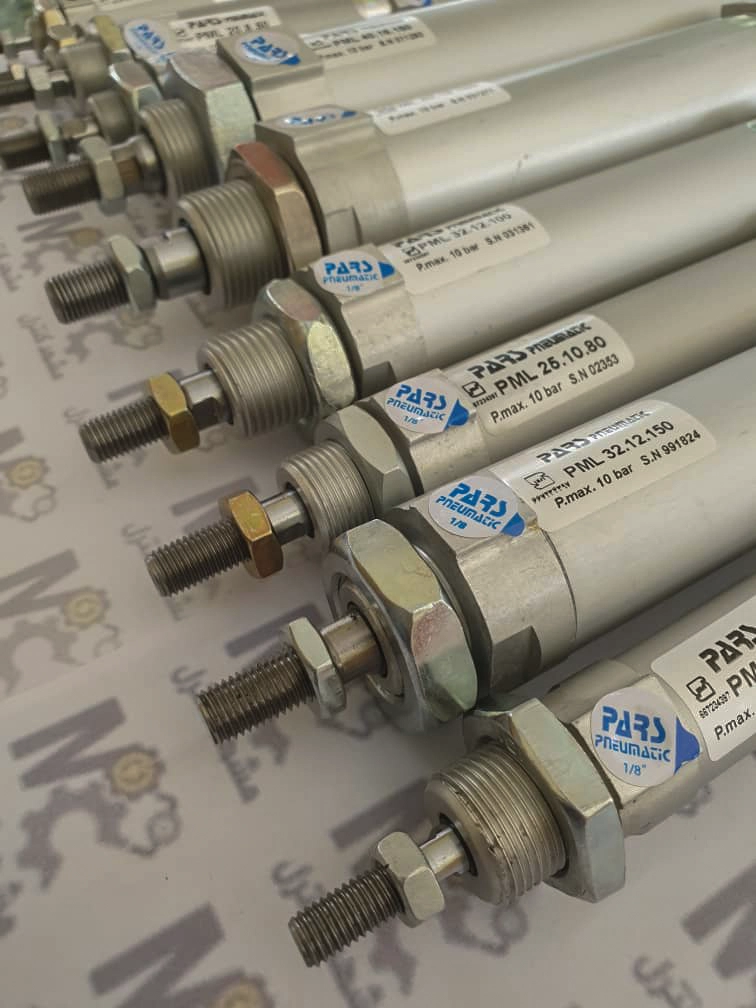

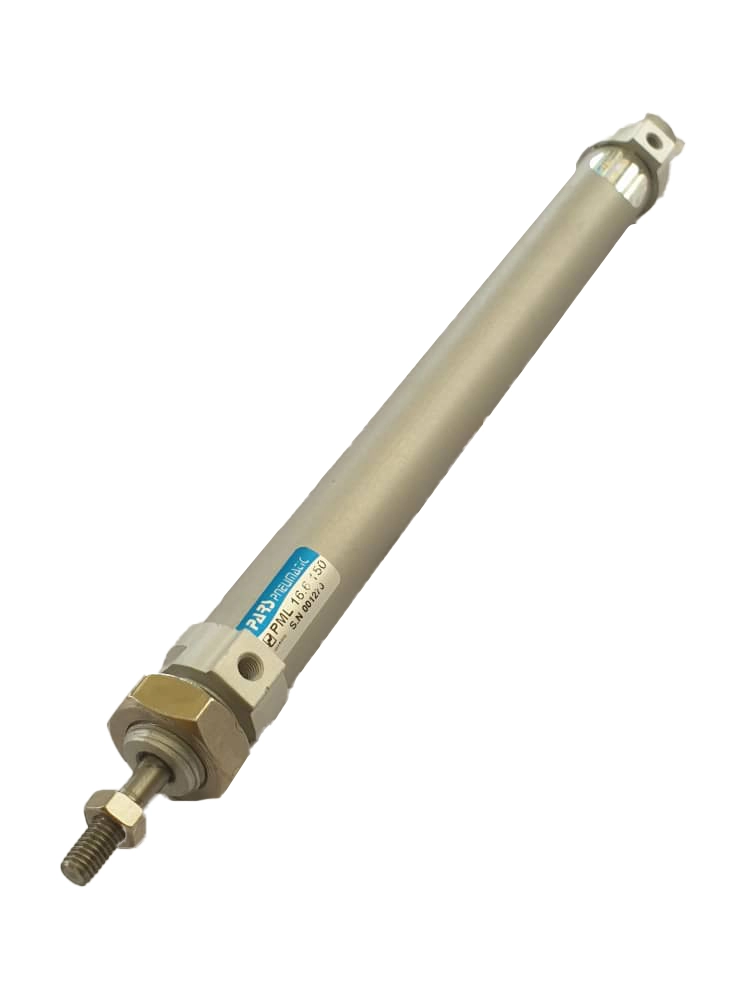

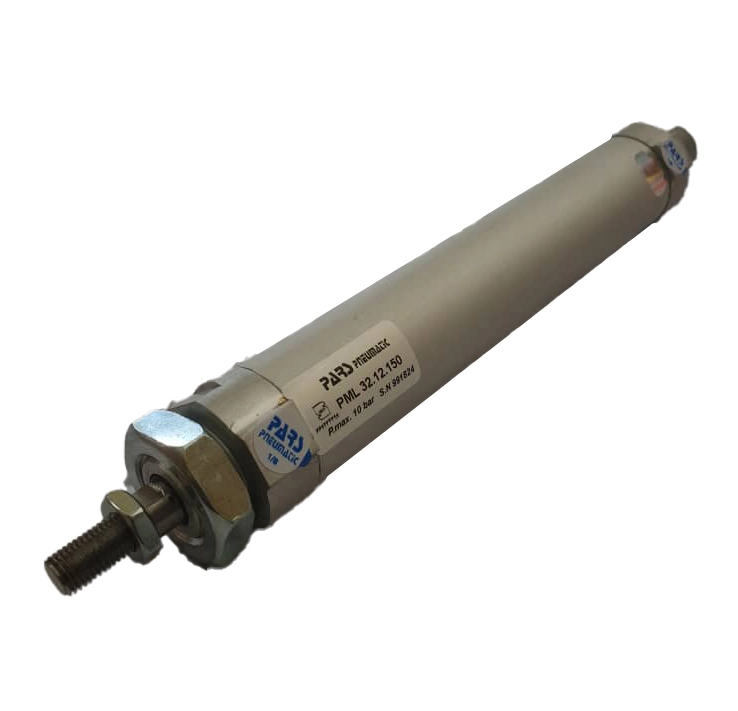

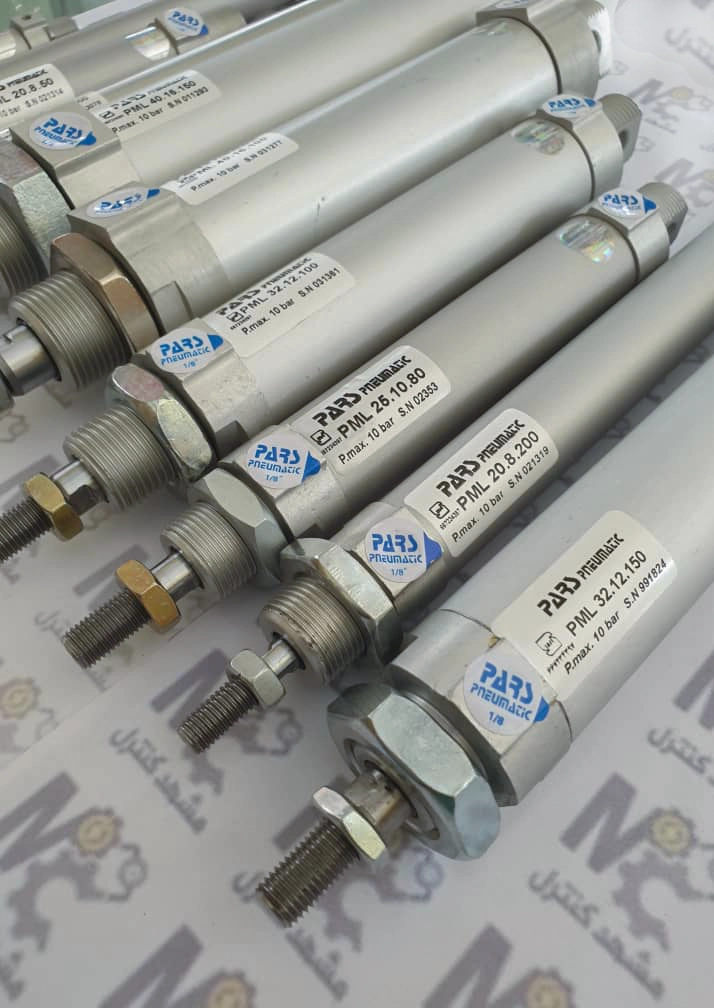

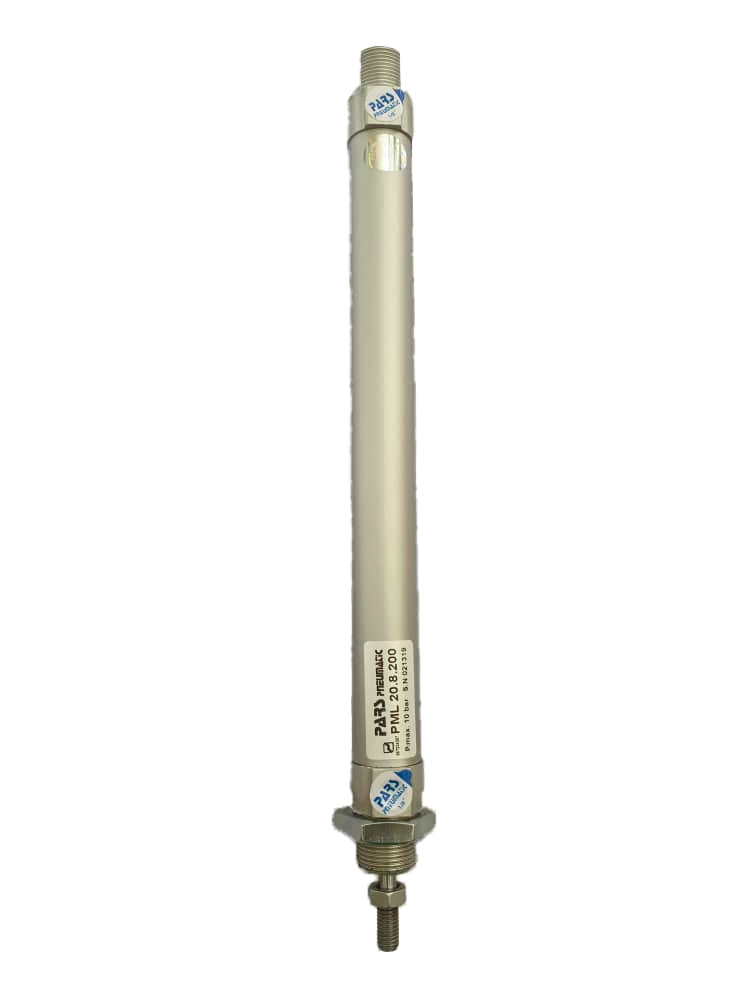

سیلندر قلمی PML پارس پنوماتیک یکی از پرکاربردترین سیلندرهای بادی در صنایع مختلف است که به دلیل طراحی باریک، کیفیت بالا و قیمت مناسب توانسته جایگاه ویژه‌ای در بازار ایران پیدا کند. این سیلندر با استفاده از هوای فشرده، حرکت خطی و دقیق ایجاد می‌کند و در دستگاه‌های صنعتی کوچک و بزرگ کاربرد گسترده‌ای دارد.
طراحی و ساخت
شرکت پارس پنوماتیک به‌عنوان یکی از تولیدکنندگان معتبر داخلی، سیلندرهای PML را مطابق با استانداردهای جهانی ISO طراحی کرده است:
- بدنه از آلومینیوم آنودایز شده برای مقاومت در برابر خوردگی
- شفت از فولاد CK45 با روکش کرم سخت
- آب‌بندی‌های باکیفیت (NBR یا Viton) برای جلوگیری از نشتی هوا
- وزن سبک و ابعاد کوچک برای نصب در فضاهای محدود
- مگنت داخلی
- ضربه گیر دو طرفه
ویژگی‌های فنی سیلندر دوطرفه PML
| ویژگی | مشخصات |
|---|---|
| سایز پیستون | 16، 20، 25، 32 و 40 میلیمتر |
| فشار کاری | 1 تا 10 بار |
| طول کورس | 10 تا 300 میلیمتر (قابل سفارش) |
| دمای کاری | -5 تا +60 درجه سانتی‌گراد |
| جنس بدنه | آلومینیوم آنودایز شده |
| جنس شفت | استیل ضدزنگ |
| نوع آببندی | NBR/Viton (بر اساس سفارش) |
کاربردهای سیلندر قلمی پارس نیوماتیک در صنایع مختلف
سیلندرهای قلمی به دلیل طراحی کامپکت و عملکرد دقیق، در صنایع گوناگون استفاده می‌شوند:
-
صنایع بسته‌بندی: برای جابه‌جایی قطعات کوچک و تنظیم موقعیت بسته‌ها
-
ماشین‌آلات نساجی: ایجاد حرکت خطی در فرآیند بافندگی و برش
-
دستگاه‌های CNC: به‌کارگیری در مکانیزم‌های قفل‌کننده و جابه‌جایی ابزار
-
صنایع داروسازی و غذایی: عملکرد سریع و تمیز در خطوط تولید حساس
-
سیستم‌های اتوماسیون: حرکت دقیق در رباتیک و تجهیزات کنترلی
مزایای استفاده از سیلندر قلمی پارس پنوماتیک
-
طول عمر بالا: استفاده از متریال مقاوم در برابر سایش
-
عملکرد روان و بدون لرزش: حرکت خطی نرم برای دقت بیشتر
-
نصب آسان: امکان استفاده از بست‌ها و براکت‌های مختلف
-
صرفه‌جویی در فضا: طراحی باریک و سبک برای دستگاه‌های کوچک
-
قیمت اقتصادی: مقرون‌به‌صرفه‌تر از برندهای خارجی مشابه

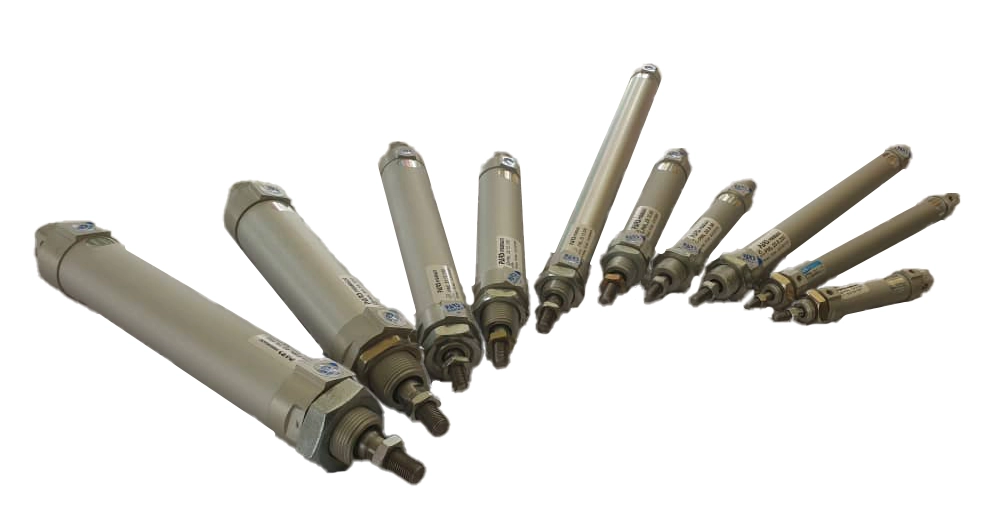

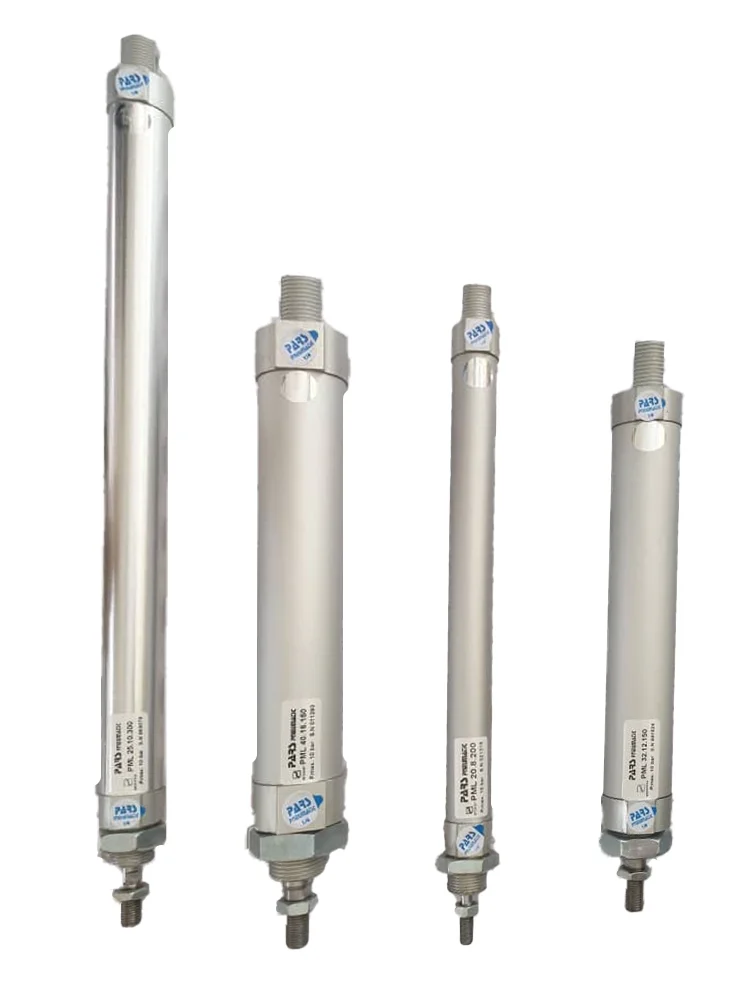

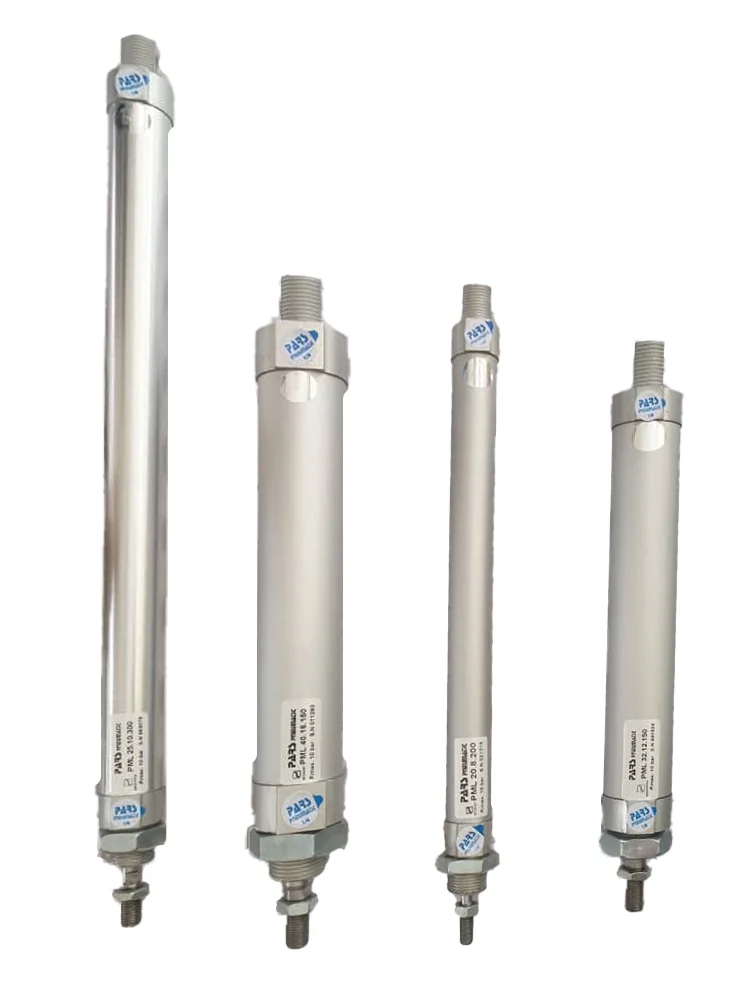

انواع سایزهای قابل سفارش سیلندر دوطرفه پارس
سیلندر قلمی دوطرفه پارس پنوماتیک در سایزها و کورس‌های متنوعی تولید میشود تا پاسخگوی نیازهای مختلف صنعتی باشد. قطر داخلی (Bore) و طول کورس (Stroke) دو عامل اصلی در انتخاب این سیلندر هستند:
-

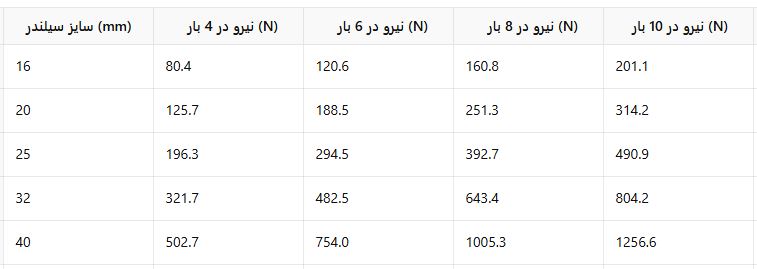

قطر سیلندر (Bore): تعیین‌کننده نیروی خروجی سیلندر است. هر چه قطر بیشتر باشد، نیروی تولیدی بالاتر خواهد بود.
-
طول کورس (Stroke): میزان جابه‌جایی پیستون را مشخص می‌کند. بسته به نوع کاربرد، میتوان طول کورس کوتاه یا بلند را انتخاب کرد.
قطرهای قابل سفارش سیلندر قلمی PML
-

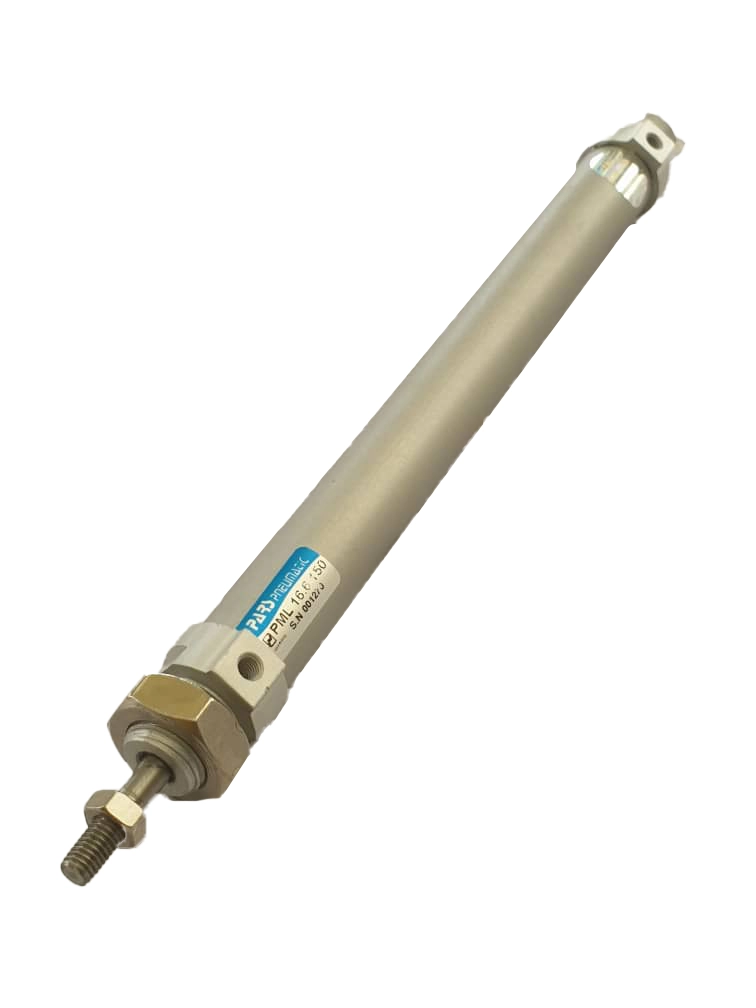

قطر 16 میلیمتر → مناسب برای کارهای سبک و دقیق
-

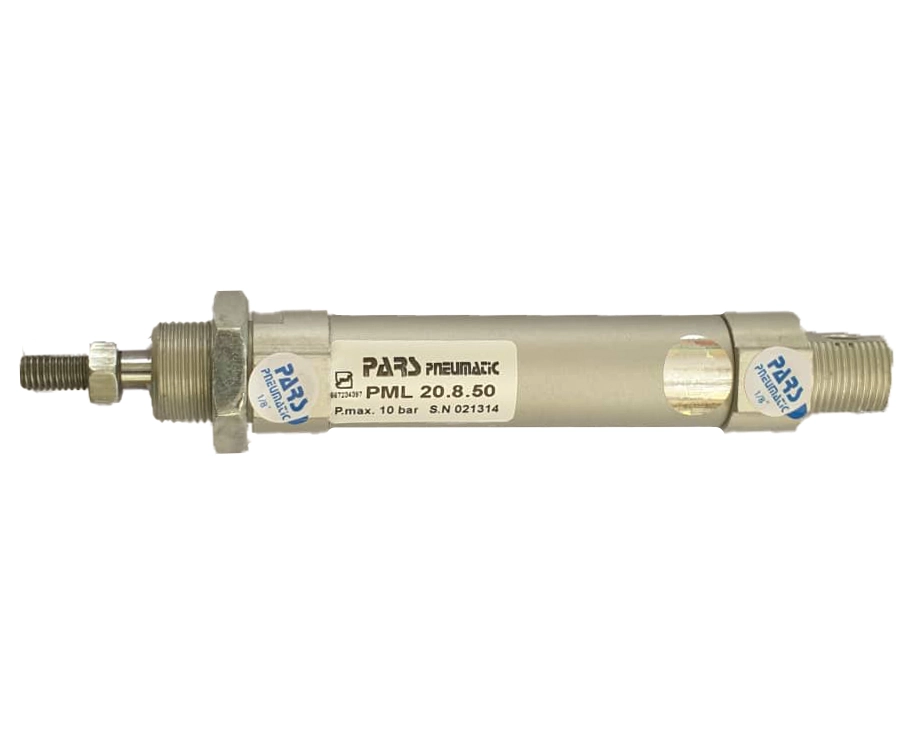

قطر 20 میلیمتر → پرکاربرد در دستگاه‌های بسته‌بندی
-

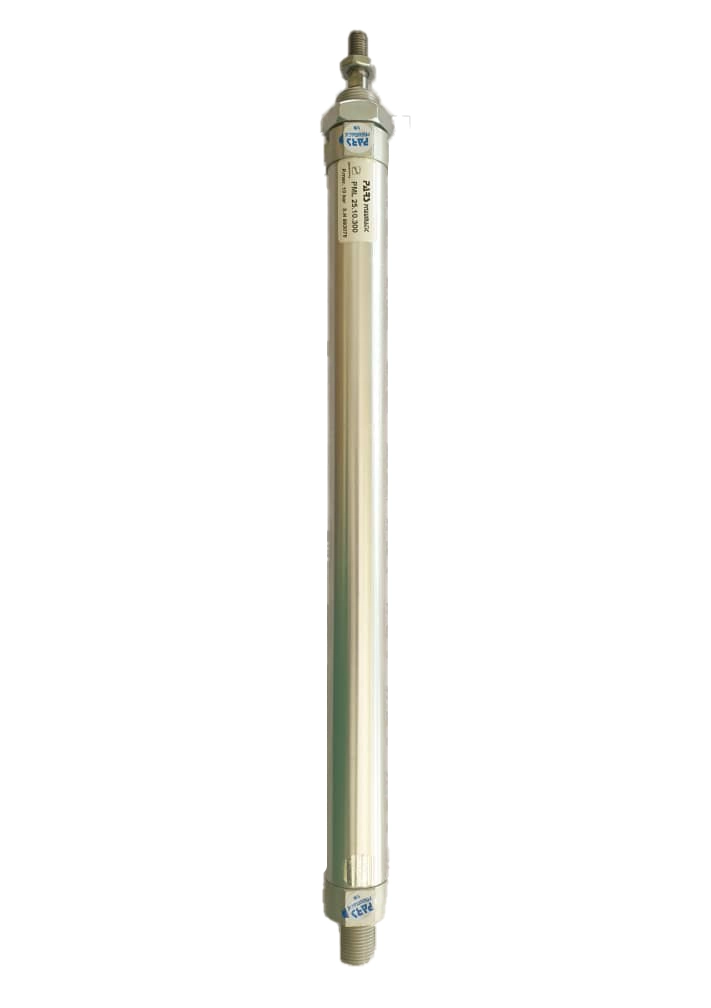

قطر 25 میلیمتر → انتخابی متعادل بین نیرو و ابعاد
-

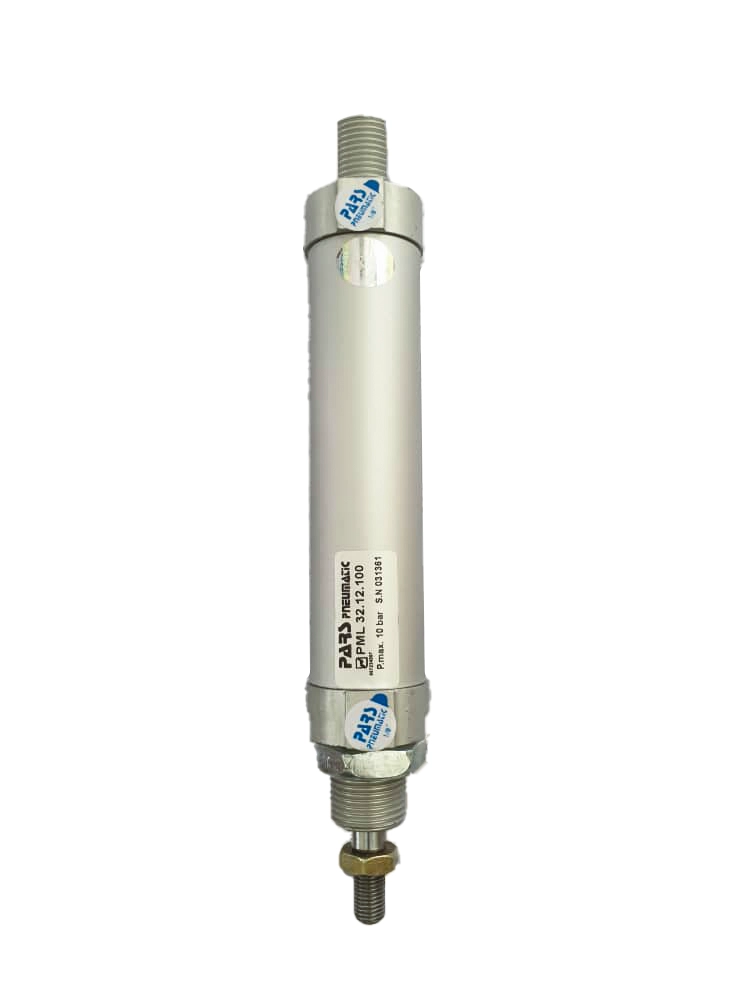

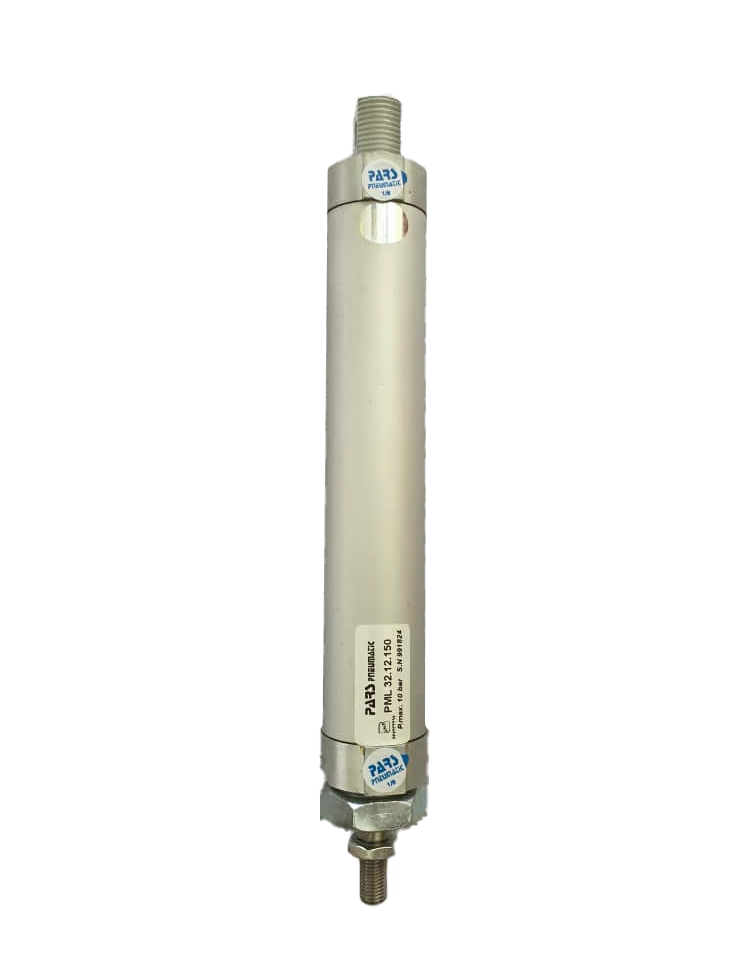

قطر 32 میلیمتر → برای کاربردهای متوسط تا سنگین
-

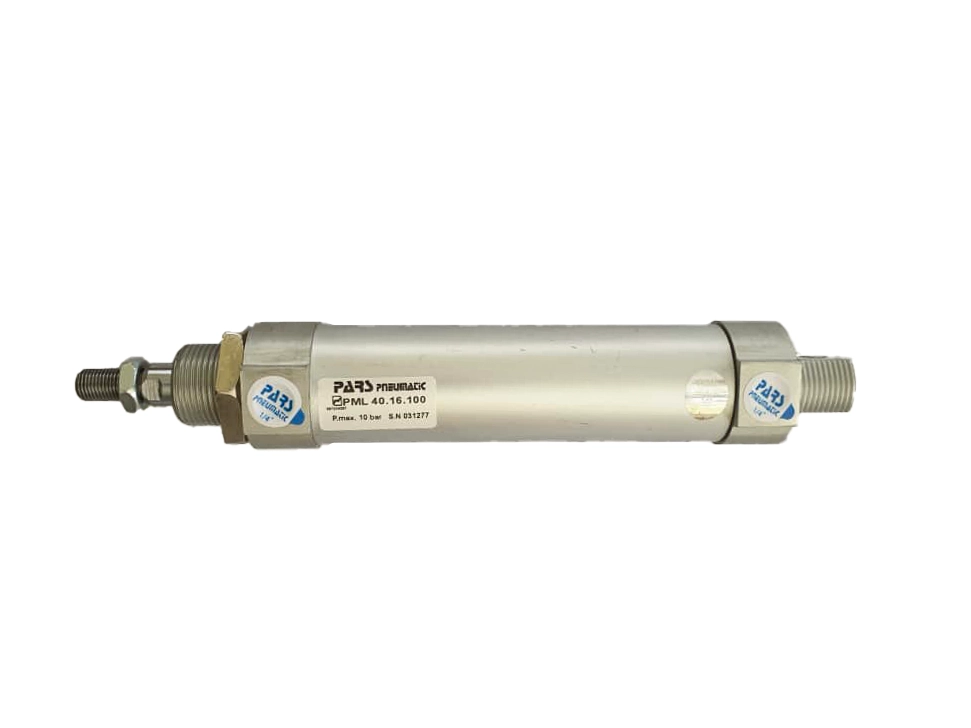

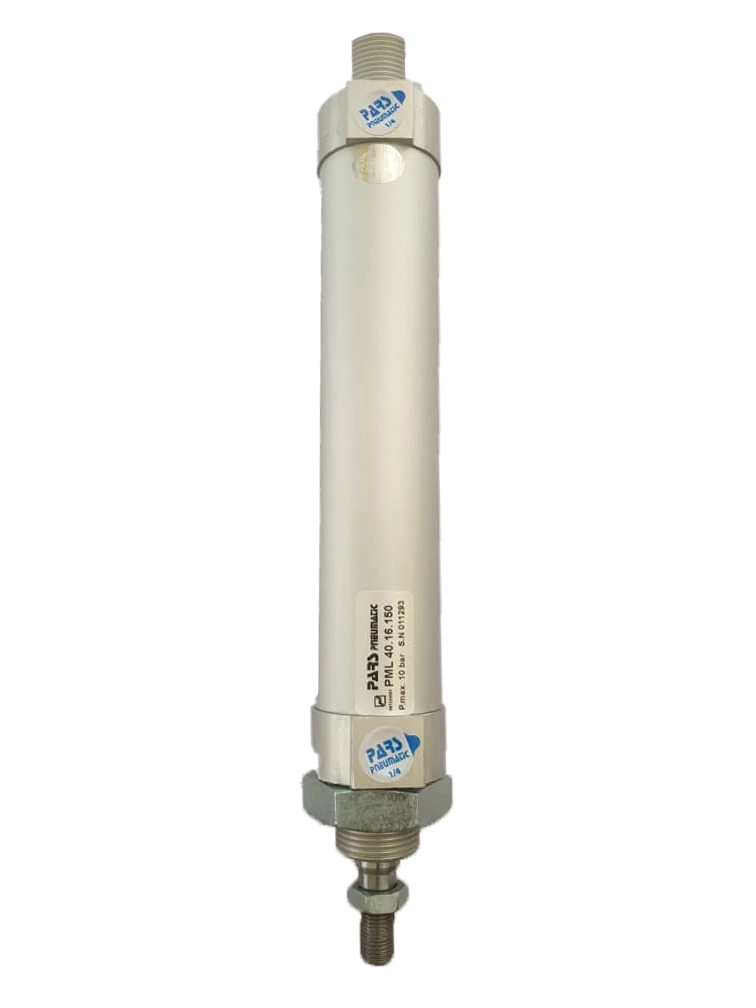

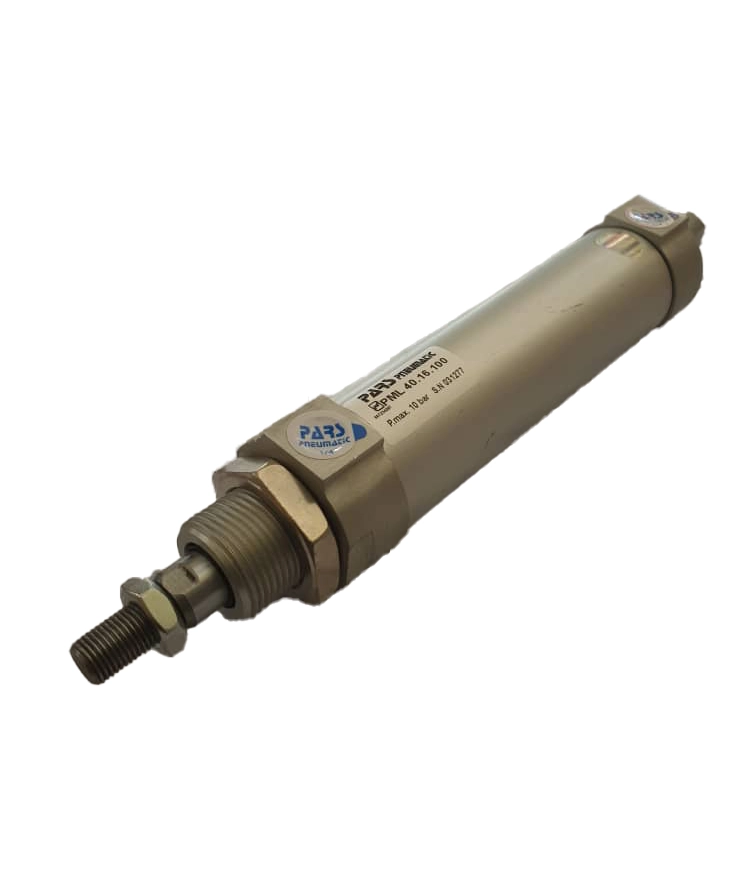

قطر 40 میلیمتر → بیشترین نیروی خروجی، مناسب برای بارهای سنگین‌تر
کورس‌های قابل سفارش جک PML دوطرفه
کورس سیلندرهای PML معمولاً بین ۱۰ میلیمتر تا ۳۰۰ میلیمتر قابل انتخاب است، اما در صورت نیاز مشتری امکان ساخت کورس سفارشی هم وجود دارد.
-
کورس‌های کوتاه: 10، 25، 50 میلیمتر (برای حرکت‌های محدود)
-
کورس‌های متوسط: 75، 100، 125 میلیمتر (پرکاربرد در اتوماسیون صنعتی)
-

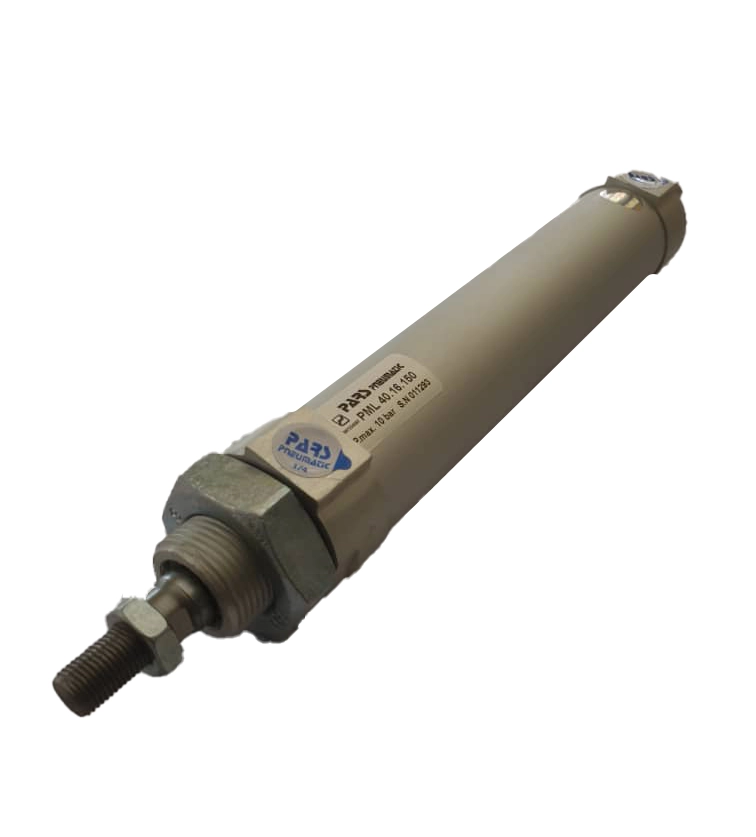

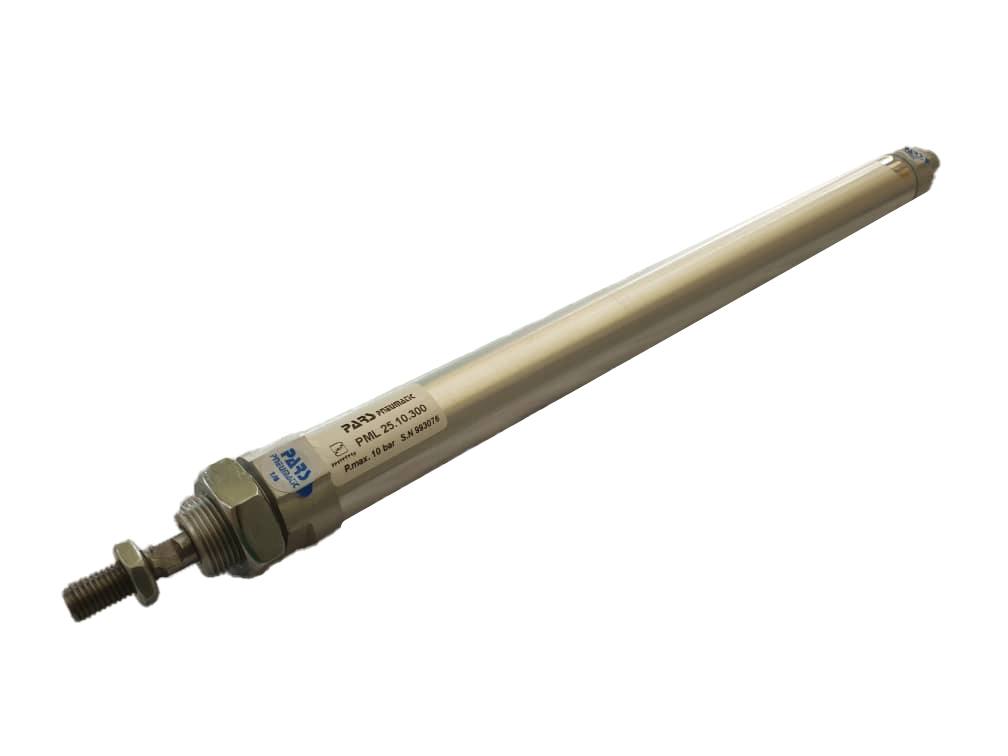

کورس‌های بلند: 150، 200، 250 و 300 میلیمتر (برای جابه‌جایی‌های طولانی‌تر)
روش‌های نصب و تجهیزات جانبی
برای نصب سیلندر قلمی PML میتوان از روش‌ها و تجهیزات مختلف استفاده کرد:
-
براکت‌های نصب جلویی و کناری برای انعطاف‌پذیری بیشتر
-
سوئیچ مغناطیسی (Sensor): جهت کنترل موقعیت پیستون
-
کوپلینگ‌های اتصال سریع: برای سهولت در راه‌اندازی
-
رابط‌های رزوه‌ای استاندارد: جهت اتصال آسان به سیستم‌های پنوماتیک
مقایسه جک پنومات قلمی PML با محصولات مشابه
-
در مقایسه با سیلندرهای استاندارد: سیلندر قلمی باریکتر است و در فضاهای کوچک عملکرد بهتری دارد.
-
در مقایسه با برندهای خارجی: قیمت پایین‌تر و خدمات پس از فروش داخلی مهم‌ترین مزیت آن است.
-
در مقایسه با برندهای چینی: کیفیت ساخت بالاتر و طول عمر بیشتر دارد.
نکات نگهداری و سرویس دوره‌ای
برای افزایش طول عمر جک پنوماتیک PML بهتر است:
-
از فیلتر هوا و روغن‌زن در سیستم استفاده کنید.
-
به‌صورت دوره‌ای سیلندر را تمیز و روانکاری کنید.
-
در فشار و دمای توصیه‌شده سازنده کار کنید.
-
از ضربه‌های ناگهانی و بارگذاری وزن بیش از حد خودداری کنید.
راهنمای انتخاب سیلندر قلمی مناسب
برای خرید درست باید به موارد زیر توجه کنید:
-
سایز پیستون بر اساس نیروی مورد نیاز
-
طول کورس متناسب با حرکت مورد انتظار
-
نوع آببندی (معمولی یا مقاوم در برابر حرارت بالا)
-
شرایط محیطی مثل رطوبت یا گردوغبار
-
فضای نصب در دستگاه
طول عمر سیلندر قلمی دوطرفه PML پارس پنوماتیک
سیلندرهای قلمی PML با استفاده از آلومینیوم آنودایز و شفت استیل ضدزنگ ساخته می‌شوند که مقاومت بالایی در برابر خوردگی و سایش دارد. در شرایط کاری استاندارد (فشار ۶ بار و استفاده از فیلتر و روغن‌زن)، این سیلندرها قادرند 10 میلیون سیکل کاری (رفت و برگشت) را بدون افت عملکرد طی کنند. به همین دلیل طول عمر آن‌ها در مقایسه با بسیاری از برندهای خارجی و حتی چینی بیشتر است.
این سیلندر برای چه افرادی مناسب است؟
سیلندر PML پارس به دلیل طراحی جمع‌وجور و تنوع در سایز و کورس، گزینه‌ای مناسب برای:
-
کارخانه‌داران و مدیران تولید که به دنبال قطعات قابل اعتماد با هزینه منطقی هستند.
-
مهندسان مکانیک و اتوماسیون که در طراحی ماشین‌آلات صنعتی نیاز به سیلندر باریک و دقیق دارند.
-
کارگاه‌های کوچک و متوسط که به دنبال قطعات داخلی با خدمات پس از فروش سریع هستند.
-
دانشجویان و مراکز آموزشی برای پروژه‌های دانشگاهی و تست‌های پنوماتیکی.
تجهیزات جانبی قابل سفارش برای سیلندر PML
برای افزایش کارایی و سهولت در نصب، میتوان تجهیزات زیر را همراه سیلندر سفارش داد:
-
براکت‌های نصب جلو، عقب و کناری
-
کوپلینگ و رابط اتصال شفت به بار
-
فلنج‌های نصب (Front & Rear Flange)
-
براکت‌های گردان (Clevis & Trunnion)
-
کوپلینگ‌های سریع پنوماتیک
-
سنسورهای مغناطیسی برای موقعیت‌یابی
راهنمای نصب سیلندر دوطرفه قلمی پارس
برای نصب اصولی سیلندر قلمی:
-
ابتدا محل نصب را از نظر استحکام و ابعاد بررسی کنید.
-
از براکت و بست‌های استاندارد استفاده کنید.
-
اتصالات پنوماتیکی را با نوار تفلون آببندی کنید.
-
سیلندر را به شیر برقی یا دستی متصل کنید.
-
سرعت حرکت پیستون را با شیر کنترل جریان تنظیم نمایید.
-
در صورت نیاز، سنسور مغناطیسی را در شیار مخصوص نصب کنید.
سنسورهای قابل استفاده همراه با جک PML

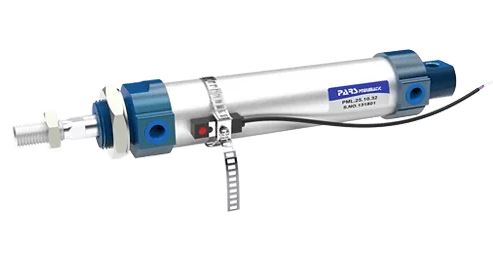

سیلندرهای قلمی PML قابلیت استفاده از سنسورهای مغناطیسی (Reed Switch / Proximity Sensor) را دارند. این سنسورها روی بدنه سیلندر نصب می‌شوند و با حرکت پیستون، سیگنال الکتریکی به سیستم کنترل ارسال می‌کنند.
مزایا:
-
امکان کنترل موقعیت دقیق پیستون
-
استفاده در سیستم‌های اتوماسیون و PLC
-
کاهش خطا در فرآیندهای تولید
قیمت سیلندر قلمی PML پارس پنوماتیک
قیمت این سیلندر به عوامل زیر بستگی دارد:
-
سایز پیستون
-
طول کورس
-
سفارش خاص یا استاندارد
به‌طور کلی، جک قلمی PML دوطرفه نسبت به نمونه‌های خارجی بسیار اقتصادی‌تر است و در عین حال کیفیتی در حد استانداردهای جهانی ارائه می‌دهد.
گارانتی و خدمات پس از فروش جک قلمی PML
شرکت پارس پنوماتیک برای سیلندرهای سری PML خود تا ۱۲ ماه گارانتی تعویض و تعمیر ارائه می‌دهد. علاوه بر آن، تأمین قطعات یدکی مانند پکینگ‌ها، اورینگ‌ها و شفت به‌صورت داخلی انجام میشود.
مزیت بزرگ این برند، وجود شبکه نمایندگی و تعمیرکاران متخصص در شهرهای مختلف ایران است که باعث میشود نگرانی بابت خدمات پس از فروش نداشته باشید.
🛒 نحوه خرید جک قلمی پارس از فروشگاه مشهد کنترل
سیلندر قلمی PML پارس پنوماتیک ترکیبی از کیفیت ساخت بالا، قیمت اقتصادی و خدمات پس از فروش داخلی است. این سیلندر انتخابی مطمئن برای صنایعی است که به یک تجهیز پنوماتیکی دقیق، بادوام و مقرون‌به‌صرفه نیاز دارند.
اگر قصد خرید سیلندر قلمی PML دوطرفه پارس پنوماتیک را دارید، کافیست همین حالا از طریق فروشگاه مشهد کنترل اقدام کنید.
-
📦 موجودی کامل در سایزها و کورس‌های مختلف
-
💳 امکان خرید آنلاین با پرداخت امن
-
🚚 ارسال سریع به سراسر کشور
-
📞 پشتیبانی فنی و مشاوره رایگان
👉 همین امروز سفارش خود را ثبت کنید و از قیمت مناسب + گارانتی معتبر مشهد کنترل بهره‌مند شوید!
سوالات متداول (FAQ)
۱. سیلندر قلمی PML تا چه فشاری کار می‌کند؟
تا فشار ۱۰ بار بدون مشکل.
۲. آیا امکان سفارش کورس خاص وجود دارد؟
بله، بر اساس نیاز مشتری قابل سفارش است.
۳. تفاوت سیلندر قلمی با سیلندر کامپکت چیست؟
سیلندر قلمی باریکتر و سبکتر است و در فضاهای محدود نصب میشود.
۴. آیا سیلندر PML برای صنایع غذایی مناسب است؟
بله، با انتخاب آببندی مناسب میتواند در صنایع غذایی و دارویی بهکار رود.
۵. عمر مفید سیلندر چقدر است؟
بسته به شرایط کاری، بیش از چند سال دوام دارد. (10 میلیون سیکل)
۶. خدمات پس از فروش آن چگونه است؟
فروشگاه مشهد کنترل، نمایندگی شرکت پارس پنوماتیک تأمین قطعات و خدمات نصب و تعمیر را ارائه می‌دهد.
۷. آیا سیلندر قلمی PML قابلیت نصب سنسور مغناطیسی دارد؟
بله، بیشتر مدلهای PML دارای شیار یا جایگاه نصب سنسور مغناطیسی برای تشخیص موقعیت پیستون هستند.
۸. طول کورس سیلندر قلمی PML تا چه حد قابل سفارش است؟
این سیلندرها معمولاً بین ۱۰ تا ۳۰۰ میلیمتر کورس دارند، اما در صورت نیاز مشتری امکان ساخت کورس سفارشی هم وجود دارد.
۹. تفاوت سیلندر قلمی PML با سیلندر DNG چیست؟
سیلندرهای DNC معمولاً سایز بزرگتر دارند، در حالیکه سیلندر قلمی باریکتر است و برای فضاهای کوچک مناسبتر است.
۱۰. آیا سیلندر قلمی PML قابل استفاده در محیطهای مرطوب است؟
بله، به شرط انتخاب شفت استیل ضدزنگ و آببندی مناسب میتوان آن را در محیطهای مرطوب نیز استفاده کرد.
۱۱. آیا امکان تعمیر سیلندر قلمی PML وجود دارد؟
بله، این سیلندرها قابلیت باز شدن و تعویض قطعاتی مثل پکینگ و اورینگ را دارند.
۱۲. سیلندر قلمی PML چه نوع حرکاتی را پشتیبانی می‌کند؟
این سیلندرها حرکت خطی رفت و برگشتی را پشتیبانی می‌کنند و در برخی موارد قابلیت نصب تجهیزات چرخشی نیز دارند.
۱۳. مصرف هوای فشرده سیلندر قلمی چگونه محاسبه میشود؟
مصرف هوا به سایز پیستون، طول کورس و تعداد سیکل کاری بستگی دارد. فرمول استاندارد محاسبه در کاتالوگ پارس پنوماتیک موجود است.
۱۴. آیا این سیلندرها دارای استاندارد بین‌المللی هستند؟
بله، طراحی و ساخت سیلندرهای PML مطابق با استاندارد ISO 6432 انجام میشود.
۱۵. چه سایز رزوه‌ای برای ورودی و خروجی هوا دارد؟
بسته به سایز سیلندر، معمولاً رزوه‌ها از ۱/۸ اینچ تا ۱/۴ اینچ متغیر هستند.
۱۶. سرعت حرکت سیلندر قلمی PML قابل کنترل است؟
بله، با استفاده از شیر کنترل جریان (Flow Control Valve) میتوان سرعت حرکت پیستون را تنظیم کرد.
۱۷. این سیلندر برای چه دمای کاری مناسب است؟
مدلهای استاندارد بین ۰ تا ۷۰ درجه سانتی‌گراد کار می‌کنند و با آببندی Viton میتوان آن را در دماهای بالاتر هم استفاده کرد.
۱۸. چه عواملی باعث کاهش عمر سیلندر قلمی می‌شوند؟
عدم استفاده از فیلتر و روغن‌زن، ورود گردوغبار یا رطوبت زیاد به سیستم هوای فشرده، و بارگذاری وزن بیش از حد روی پیستون.
۱۹. آیا امکان نصب این سیلندر در هر جهتی وجود دارد؟
بله، سیلندرهای قلمی PML قابلیت نصب در حالت افقی، عمودی و زاویه‌ای را دارند.
۲۰. چه تجهیزاتی برای راه‌اندازی سیلندر قلمی نیاز است؟
برای عملکرد بهینه معمولاً یک کمپرسور هوا، فیلتر رگلاتور، روغن‌زن، شیلنگ پنوماتیک و شیر برقی مورد نیاز است.
