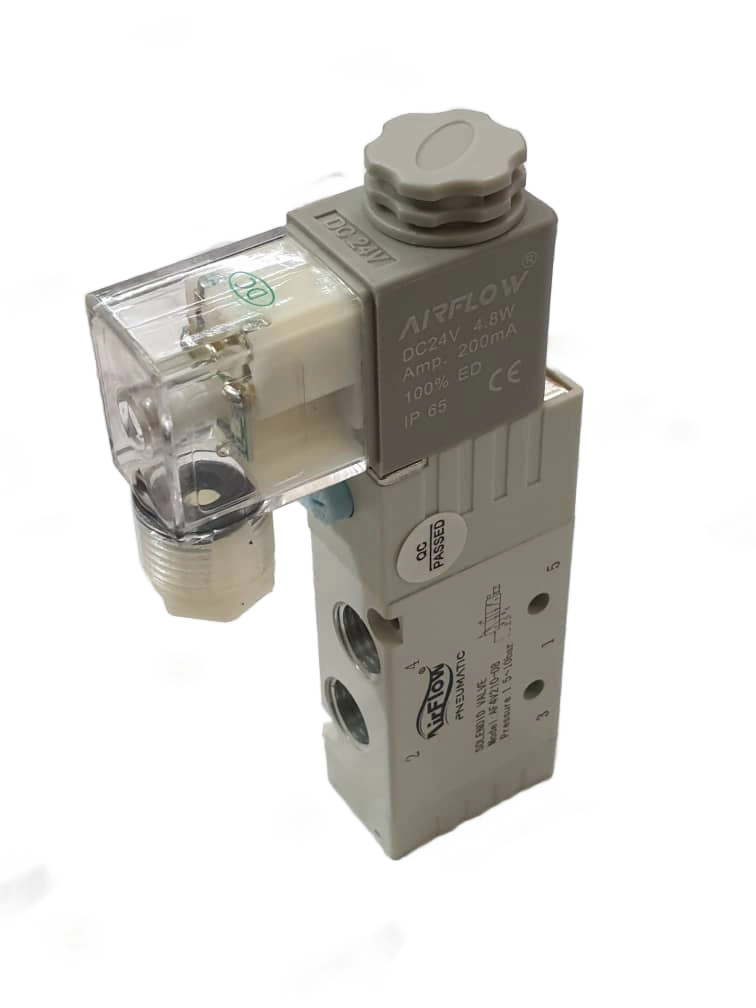

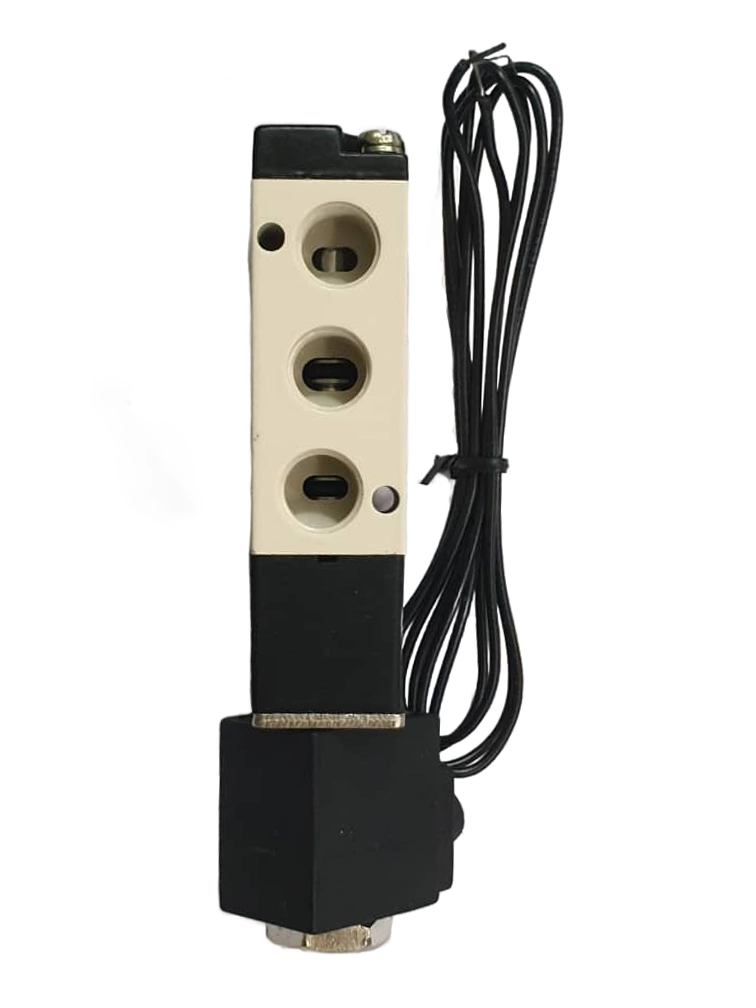

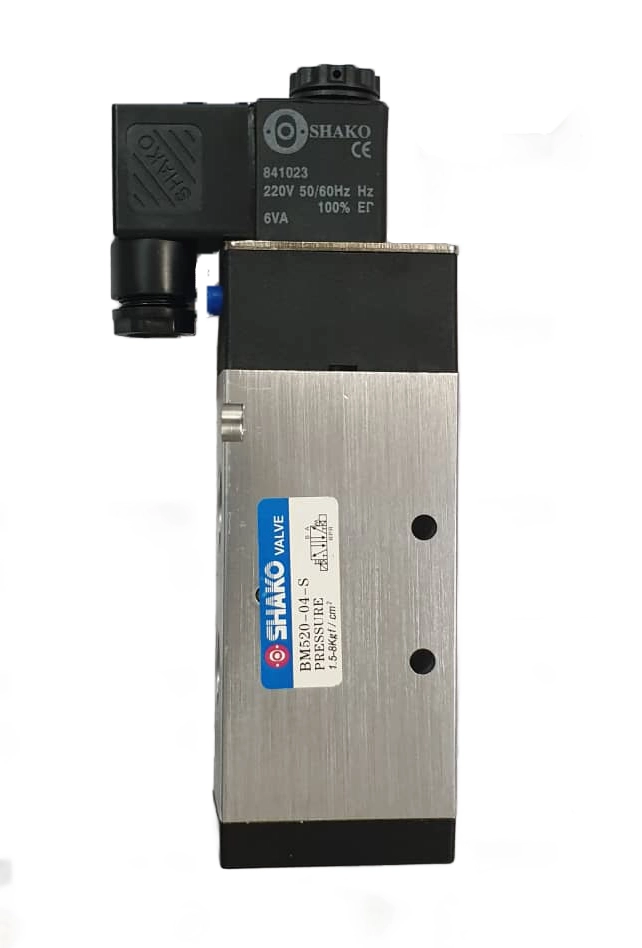

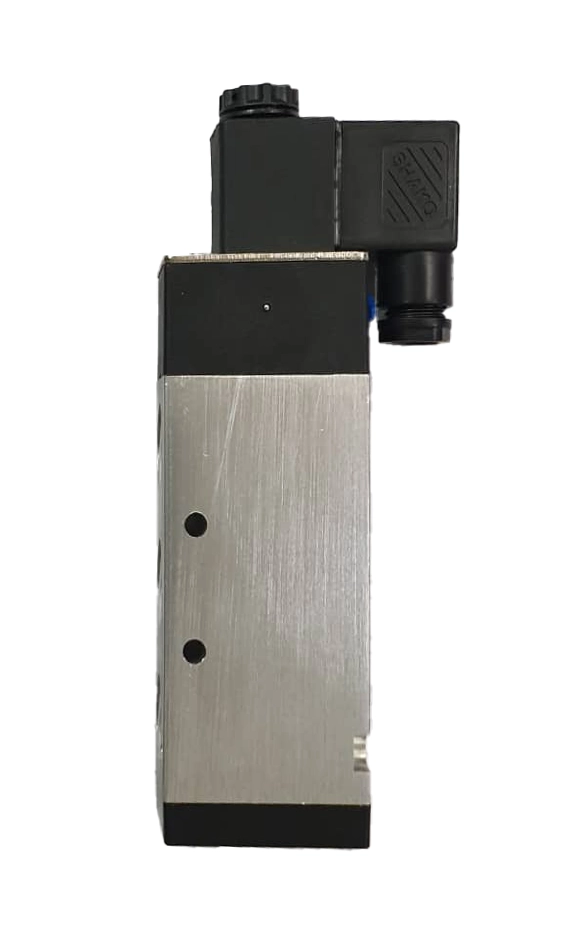

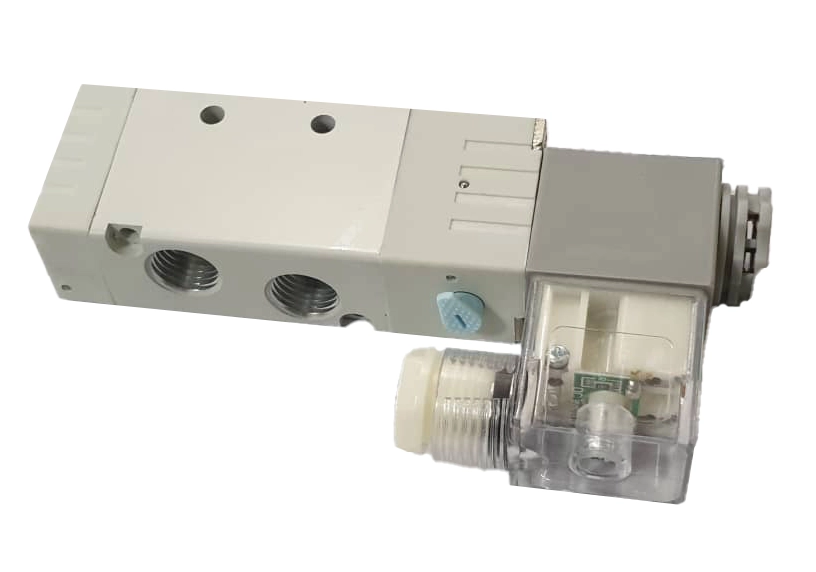

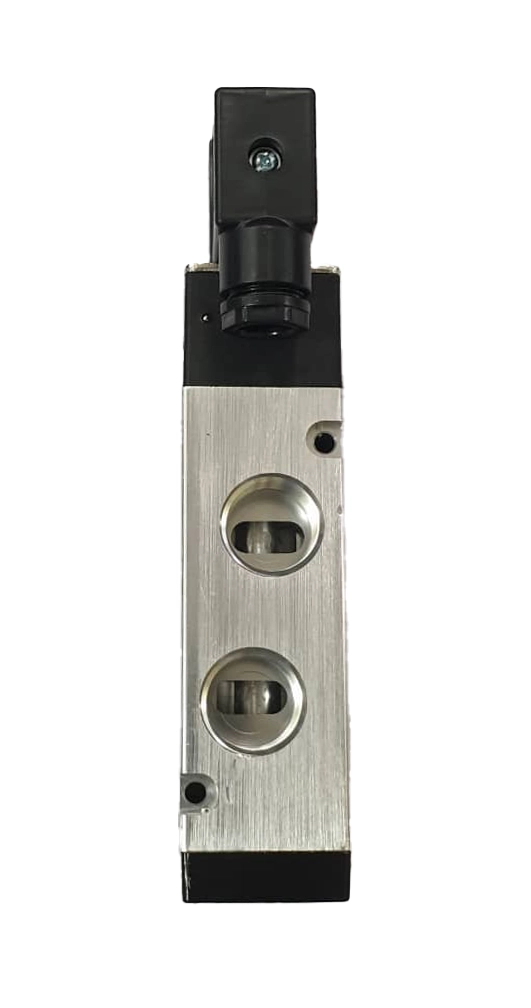

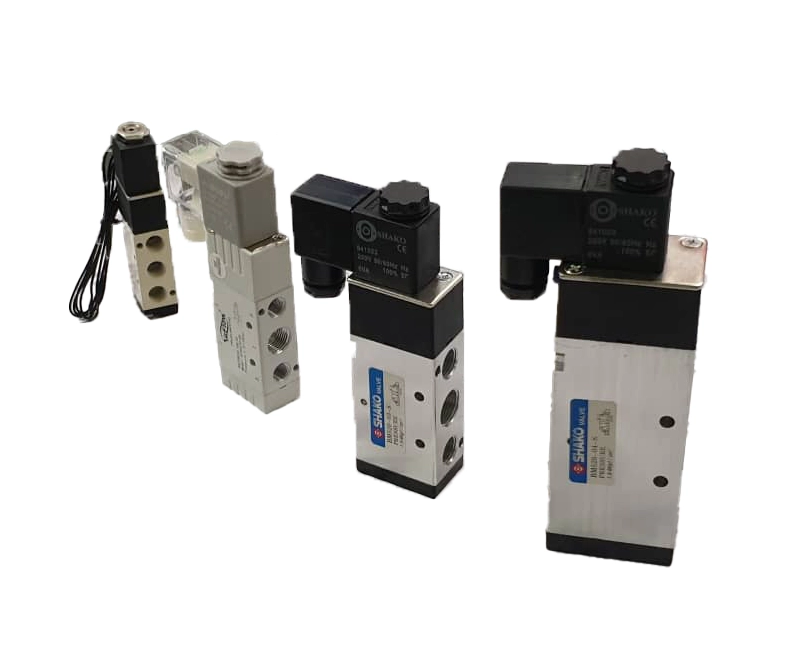

شیر برقی تک بوبین 2-5

شیر برقی پنوماتیک 5/2 تک بوبین (که اغلب به صورت 5/2 تک بوبین شناخته می‌شود) پرکاربردترین شیر کنترلی در اتوماسیون صنعتی و سیستم‌های پنوماتیک است. این شیر با عملکرد الکتریکی و برگشت فنری خود، بهترین راهکار برای کنترل دقیق و هدایت جک‌های پنوماتیک دو طرفه (Double Acting Cylinders) و عملگرهای پنوماتیکی مشابه است. با استفاده از این شیر، می‌توانید با یک فرمان الکتریکی ساده، جهت حرکت عملگر خود را به سرعت و با اطمینان تغییر دهید.

چرا شیر برقی 5/2 تک بوبین؟

• کنترل حرکت رفت و برگشت: این شیر دارای 5 پورت (یک ورودی، دو خروجی به جک، و دو پورت تخلیه هوا) و 2 وضعیت است که امکان کنترل کامل حرکت سیلندرهای دو کاره را فراهم می‌کند. با اعمال برق به بوبین، مسیر هوا تغییر کرده و با قطع برق، فنر داخلی شیر را به وضعیت اولیه برمی‌گرداند.
• عملکرد مطمئن و سریع: طراحی با مکانیزم فنر برگشت، تضمین می‌کند که به محض قطع فرمان الکتریکی (برق بوبین)، شیر به سرعت به حالت اولیه بازگردد و حرکت جک متوقف یا معکوس شود. این ویژگی برای ایمنی و کنترل دقیق در فرآیندهای تولید حیاتی است.
• کاربرد گسترده در صنایع: از خطوط مونتاژ و رباتیک تا ماشین آلات بسته‌بندی و سیستم‌های جابجایی مواد، شیر 2-5 تک بوبین جزء اصلی هر سیستم کنترلی مبتنی بر هوای فشرده است.

مشخصات کلیدی محصول

مزایای رقابتی این سلونوئید ولو

• طول عمر بالا: استفاده از متریال با کیفیت در بدنه و اسپول، به همراه آب‌بندی پیشرفته، دوام و عمر مفید شیر را در محیط‌های صنعتی تضمین می‌کند.
• سرعت عملکرد بالا: طراحی بهینه داخلی، پاسخگویی سریع بوبین به فرمان‌های الکتریکی را ممکن می‌سازد.
• نصب آسان: قابلیت نصب به صورت تکی و یا بر روی بلوک‌های زیرشیری (Manifolds) برای آرایش‌های چندگانه.

محصول شیر برقی تک بوبین 2-5 برای چه کسانی مناسب است؟

این شیر، انتخابی ایده‌آل برای مهندسان، تکنسین‌ها و مدیران تعمیر و نگهداری در صنایعی است که به دنبال یک شیر کنترلی قابل اعتماد، پرکاربرد و اقتصادی برای هدایت عملگرهای خطی پنوماتیک خود هستند.

همین حالا شیر برقی 5/2 تک بوبین مورد نیاز سیستم خود را سفارش دهید و کیفیت را در کنترل دقیق تجربه کنید!

🔄 مدل‌های محصول

این شیر کنترلی در مدل‌های متنوعی عرضه می‌شود تا پاسخگوی نیازهای مختلف سیستم‌های پنوماتیک باشد:

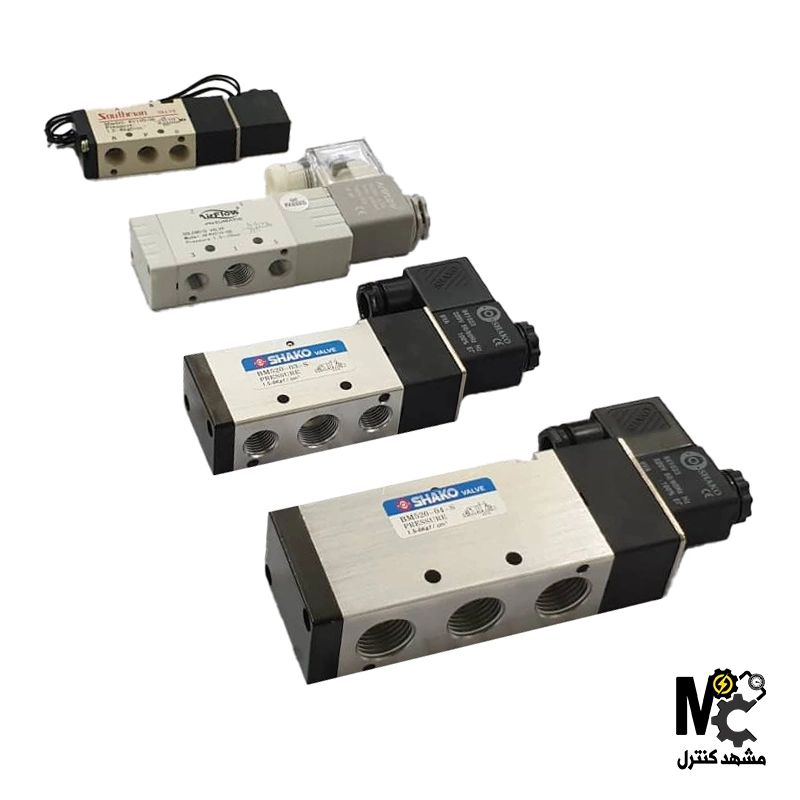

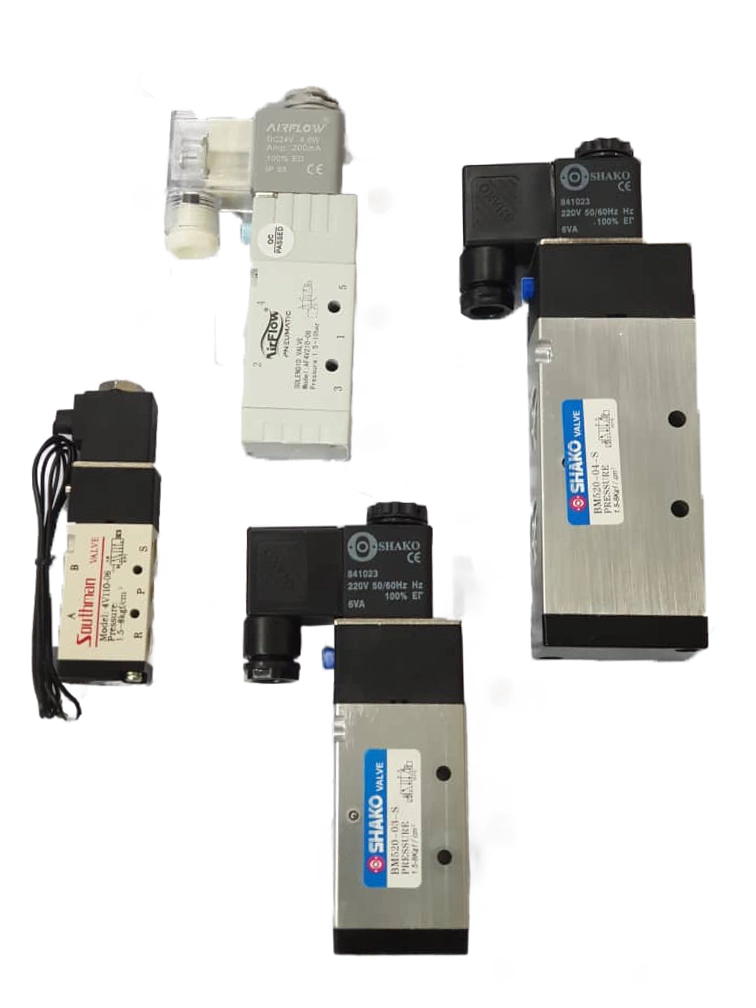

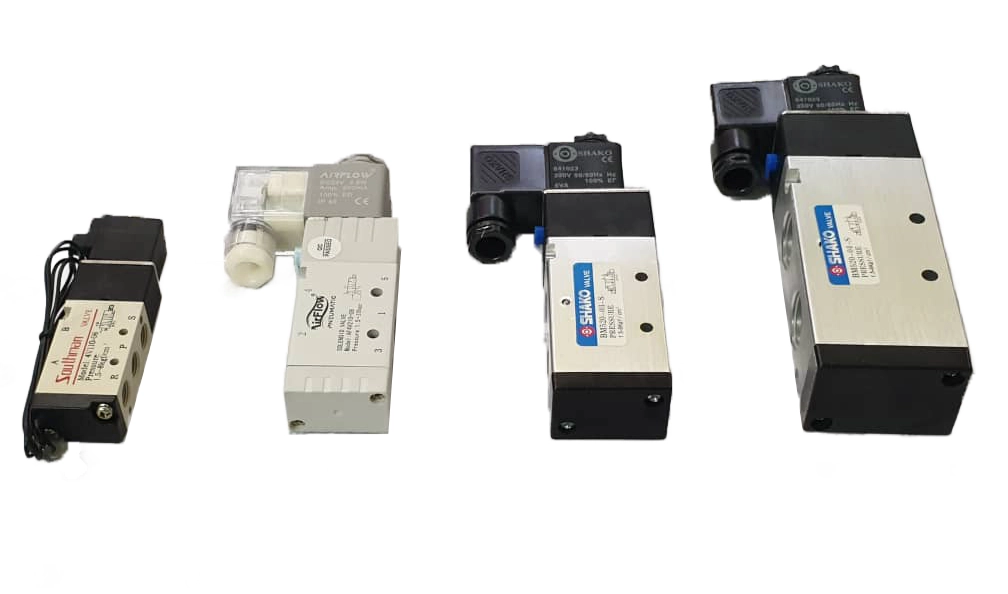

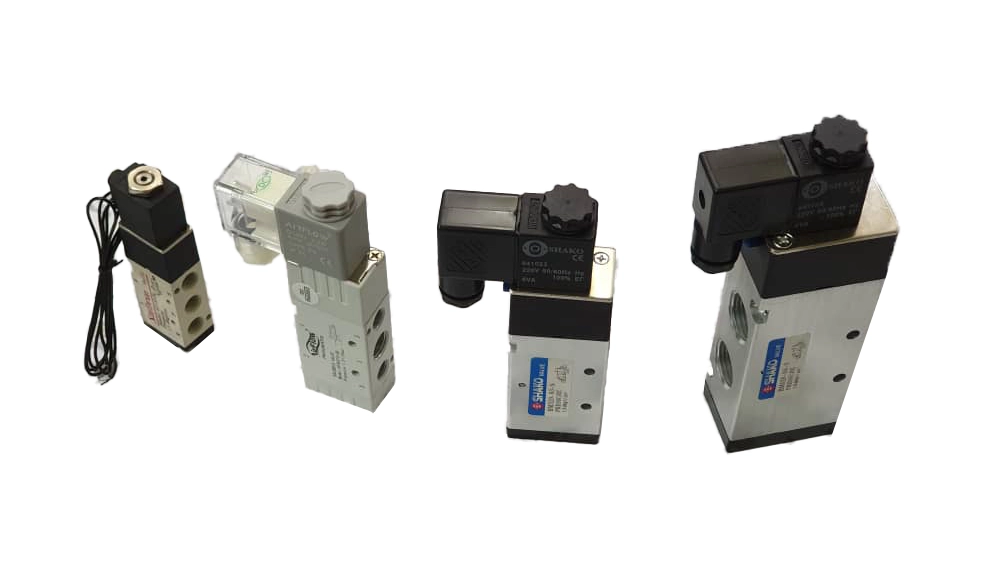

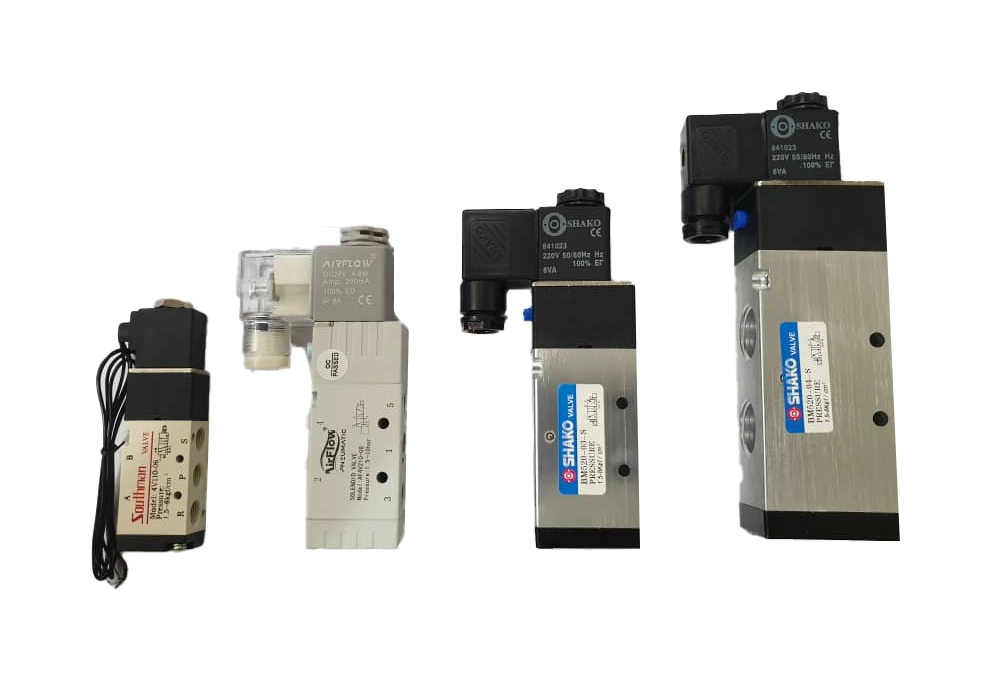

مدل‌های مختلف از نظر سایز رزوه (پورت اتصال)

انتخاب سایز مناسب شیر باید متناسب با دبی مورد نیاز و قطر سیلندر (جک) پنوماتیک انجام شود. سایزهای متداول عبارتند از:

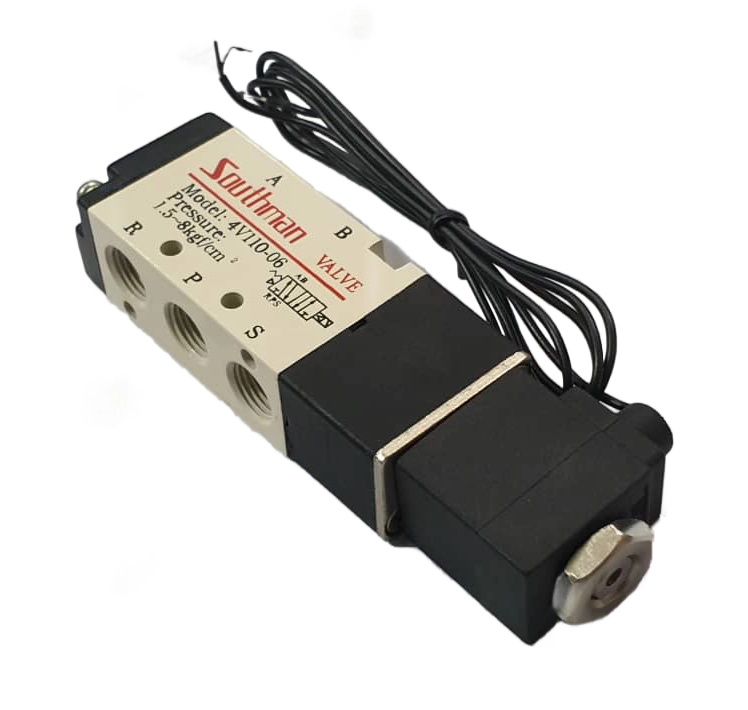

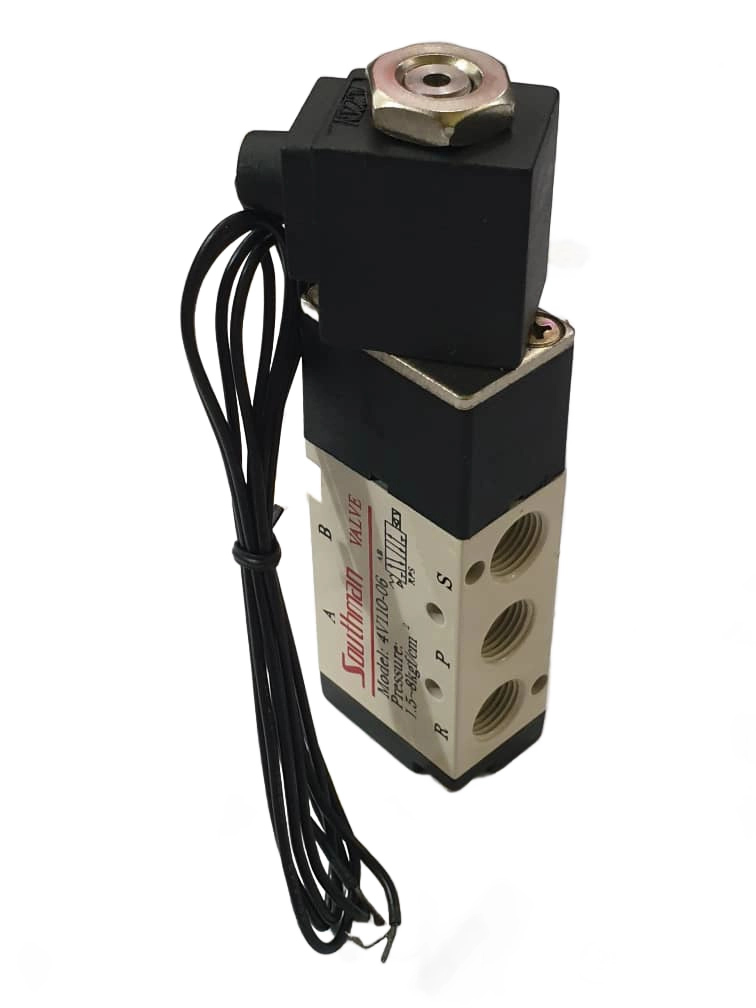

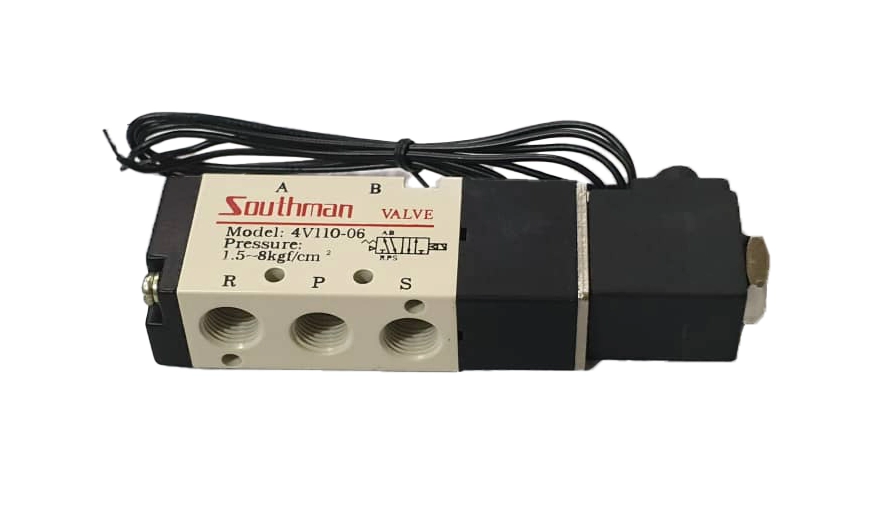

• شیر برقی تک بوبین 2-5 سایز 1/8 اینچ : برای جک‌های کوچک و کاربردهایی با دبی پایین.

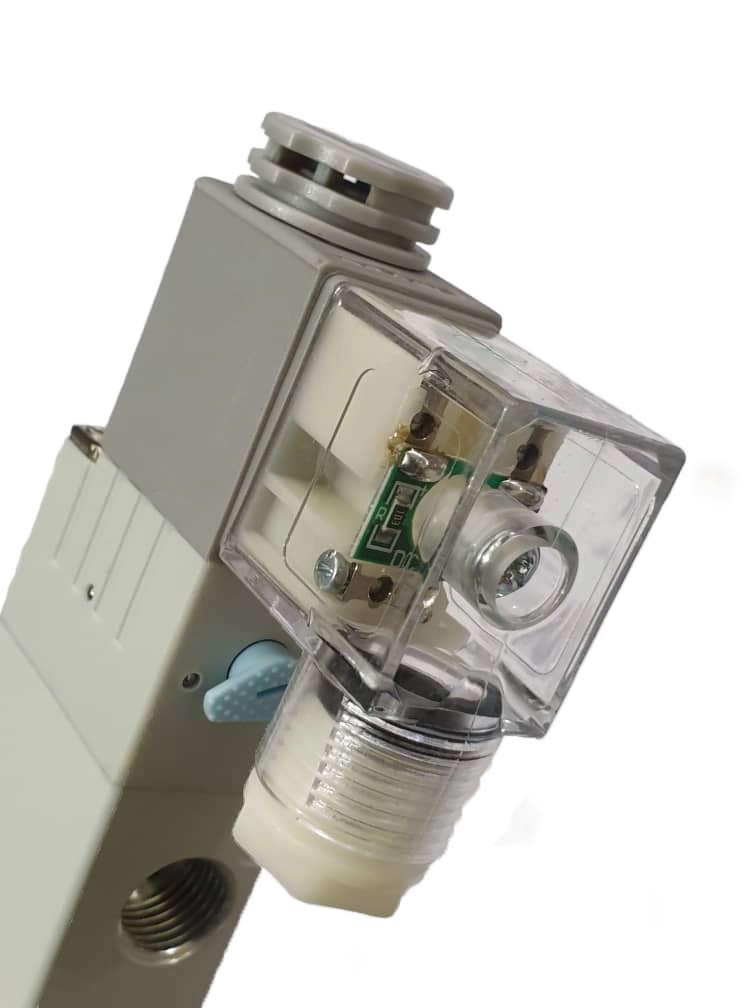

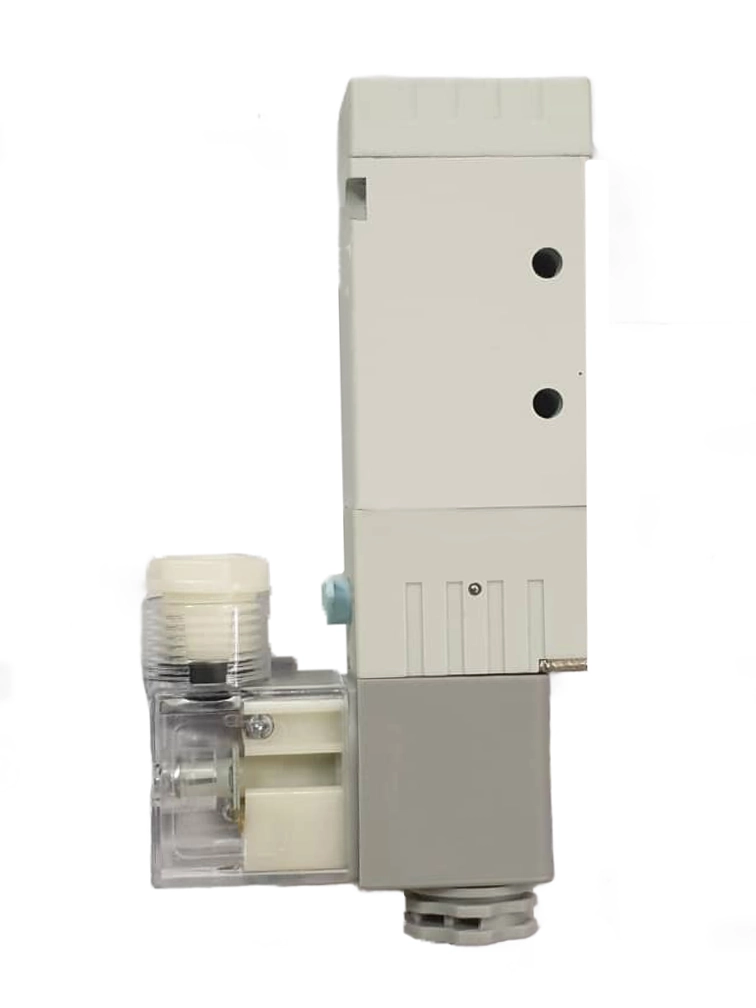

• شیر برقی تک بوبین 2-5 سایز 1/4 اینچ: پرمصرف‌ترین سایز در اغلب سیستم‌های صنعتی با جک‌های متوسط.

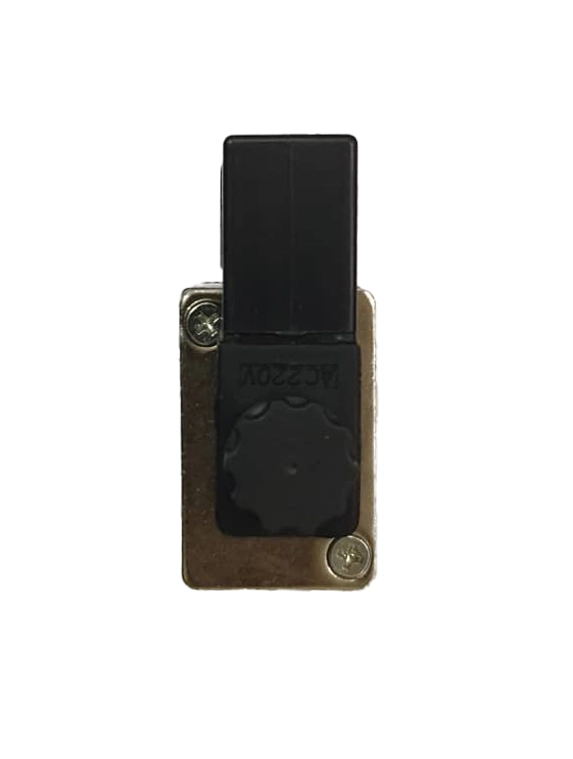

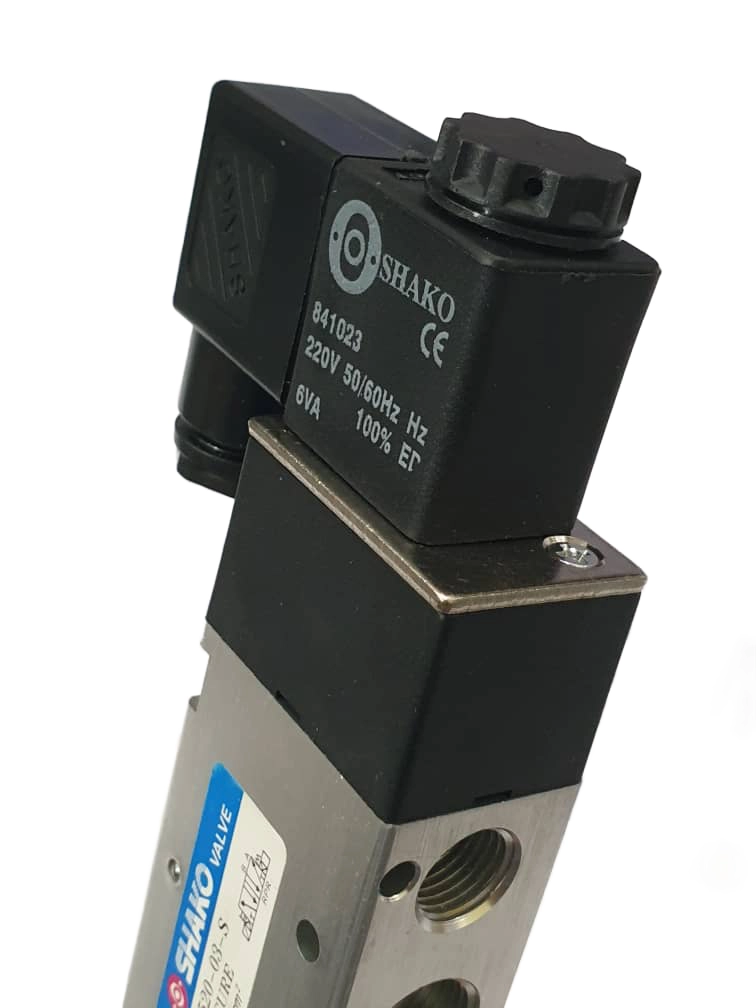

• شیر برقی تک بوبین 2-5 سایز 3/8 اینچ: برای جک‌های بزرگ‌تر و یا زمان‌هایی که نیاز به سرعت عمل بالا و دبی بیشتر هوا داریم.

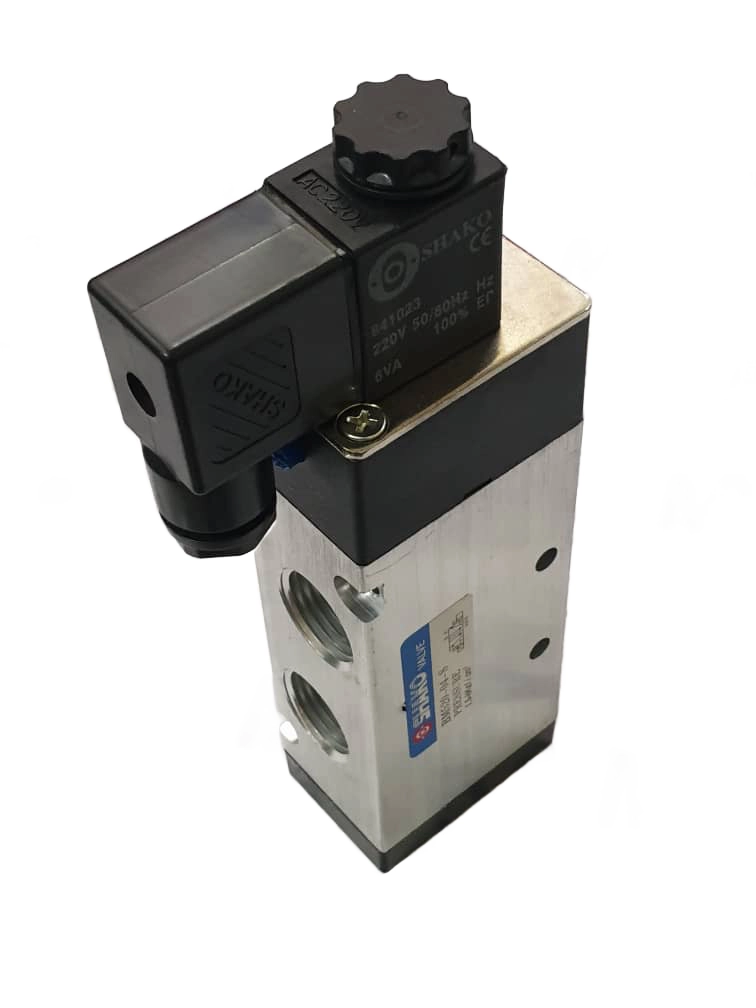

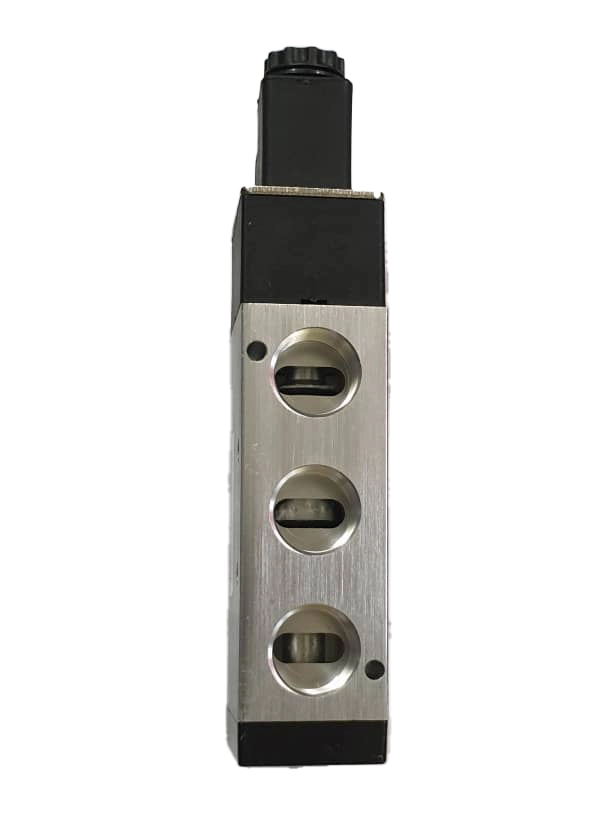

• شیر برقی تک بوبین 2-5 سایز 1/2 اینچ: برای جک‌های بزرگ و سنگین که نیازمند حجم هوای زیاد برای حرکت هستند.

مدل‌های مختلف از نظر ولتاژ بوبین

ولتاژ بوبین باید متناسب با خروجی سیستم کنترل (PLC یا تابلو برق) انتخاب شود:

• 12V DC: مناسب برای کاربردهای خاص که منبع تغذیه DC با ولتاژ پایین در دسترس است.

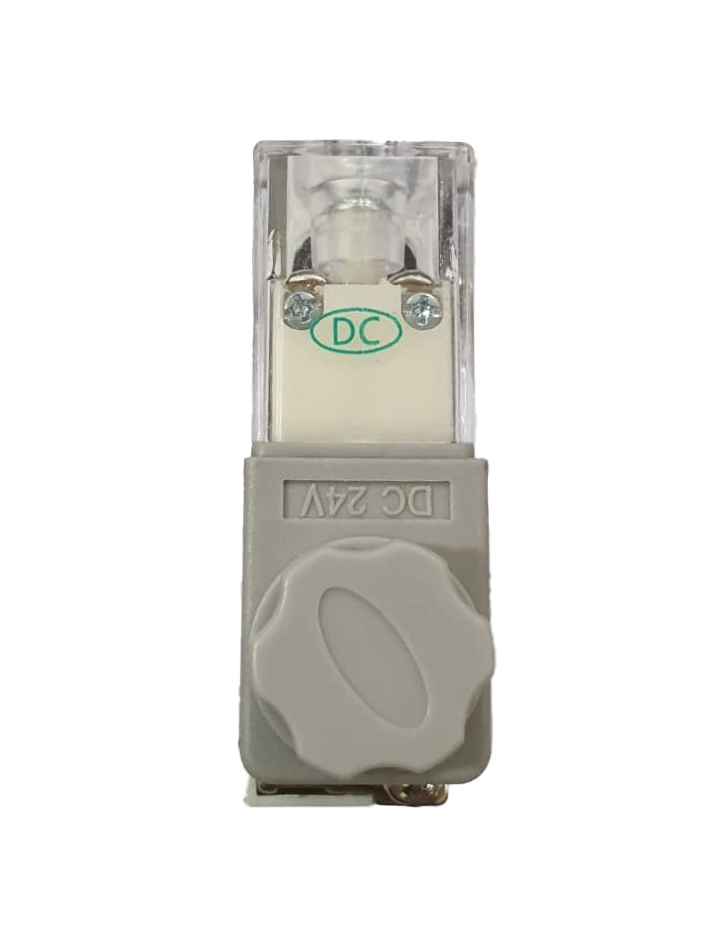

• 24V DC: استاندارد و رایج‌ترین ولتاژ در سیستم‌های اتوماسیون صنعتی و کنترل‌های PLC.
• 110V AC: برای استفاده در برخی تابلوهای برق صنعتی قدیمی یا خاص.
• 220V AC: ولتاژ رایج برق شهری، مناسب برای سیستم‌هایی که مستقیماً با برق AC کار می‌کنند.

⚙️ اجزای داخلی و ساختار

شیر برقی تک بوبین 2-5 از چند جزء اصلی تشکیل شده که عملکرد صحیح آن را تضمین می‌کنند:

1. بدنه (Body): معمولاً از آلومینیوم آنودایز شده ساخته می‌شود که در برابر خوردگی و فشار بالا مقاوم است.

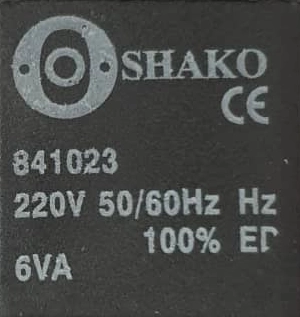

2. بوبین (Solenoid Coil): بخش الکتریکی شیر که با دریافت ولتاژ (مانند 24V DC یا 220V AC)، نیروی مغناطیسی تولید کرده و اسپول را تحریک می‌کند.
3. اسپول (Spool): هسته مرکزی متحرک که وظیفه جابجایی و تغییر مسیر جریان هوای فشرده بین پورت‌ها را بر عهده دارد.
4. فنر برگشت (Return Spring): پس از قطع ولتاژ از بوبین، این فنر به طور مکانیکی اسپول را به وضعیت اولیه (استراحت) بازمی‌گرداند.

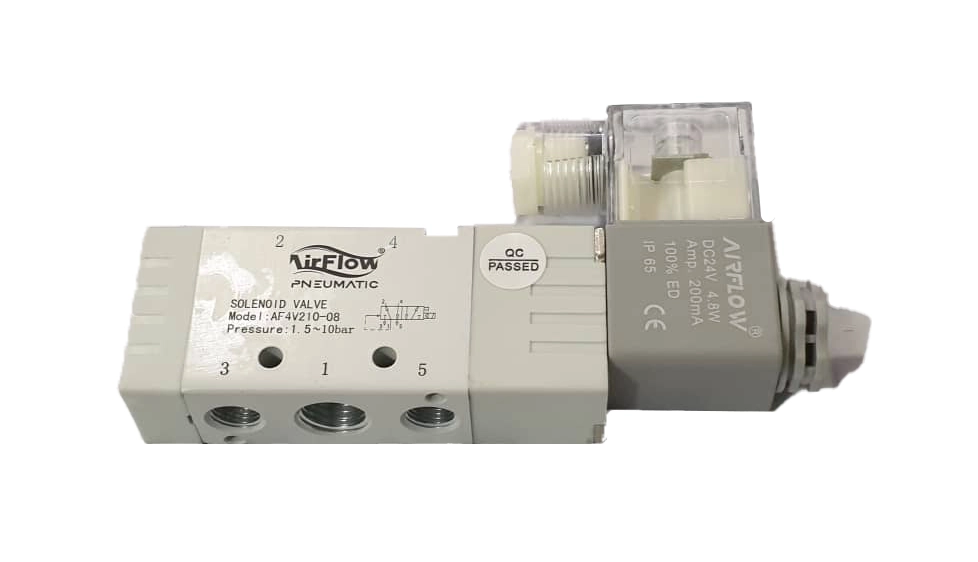

5. پورت‌ها (Ports): شامل پنج دهانه:

• P (Pressure): ورودی هوای فشرده از کمپرسور.
• A و B: خروجی‌ها که به دو سر جک پنوماتیک متصل می‌شوند.
• R و S: پورت‌های اگزوز (تخلیه) برای خروج هوای مصرف شده.

🛠️ نحوه نصب و استفاده

نصب و راه‌اندازی این شیر برای کنترل یک جک دو طرفه به شرح زیر است:

1. اتصال ورودی هوا: پورت P شیر را به خروجی هوای فشرده (بعد از واحد مراقبت) متصل کنید.
2. اتصال عملگر: پورت‌های A و B را با استفاده از شلنگ و اتصالات مناسب، به دو سر (کف و سرشیر) جک پنوماتیک متصل کنید.
3. نصب اگزوز: روی پورت‌هایR و S باید صدا خفه‌کن (Muffler) نصب شود تا صدای تخلیه هوا کاهش یابد و آلودگی محیطی به شیر وارد نشود.
4. اتصال برق: ولتاژ کاری مورد نیاز را به بوبین شیر متصل کنید (توسط PLC یا سوییچ).

• وضعیت خاموش: فنر، اسپول را در حالت استراحت نگه داشته و هوا جک را در یک وضعیت خاص (مثلاً بسته) نگه می‌دارد.
• وضعیت فعال: با اعمال ولتاژ، بوبین فعال شده، اسپول را جابجا می‌کند و جهت جریان هوا تغییر کرده و جک به وضعیت مخالف (مثلاً باز) حرکت می‌کند. با قطع برق، فنر بلافاصله شیر را به حالت استراحت برمی‌گرداند.

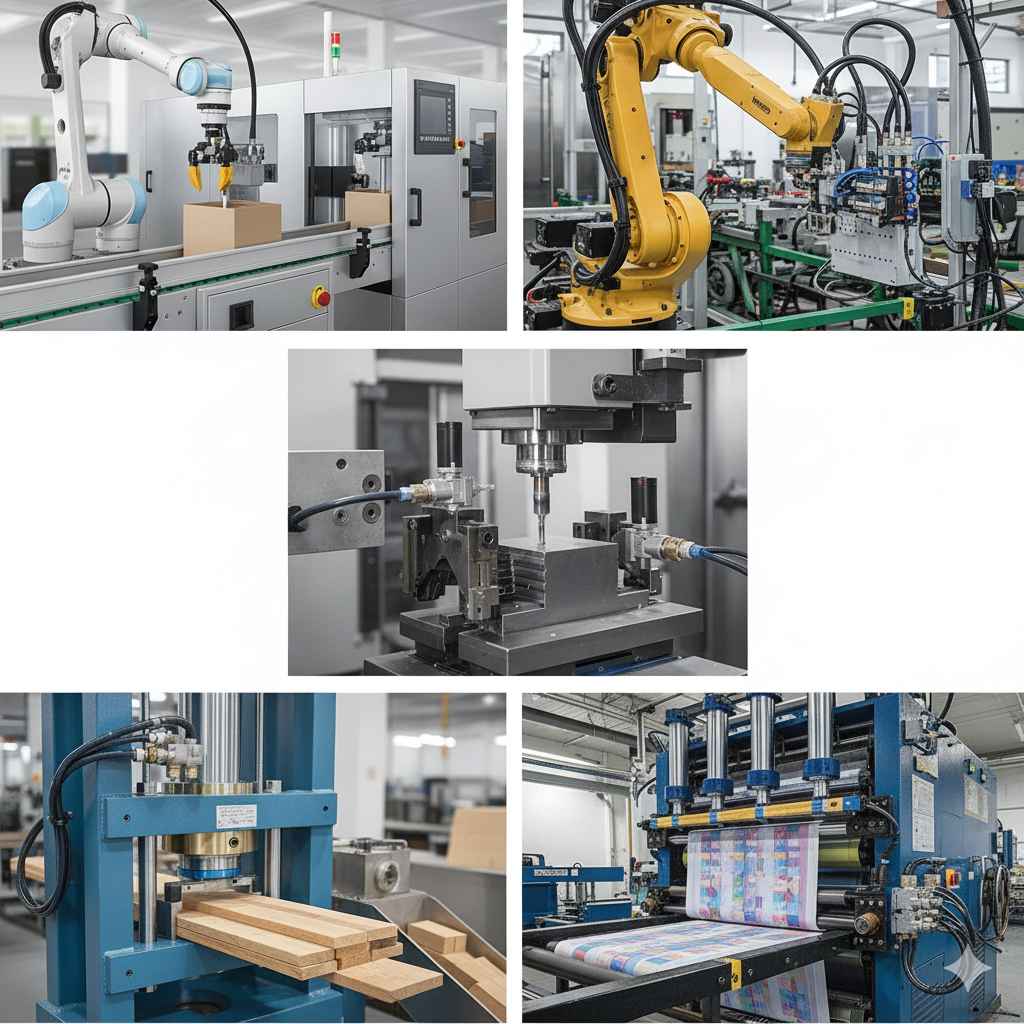

کاربردهای شیر برقی 5/2 تک بوبین

این شیر به دلیل ماهیت کنترلی خود، در طیف وسیعی از صنایع کاربرد دارد:

• ماشین‌آلات بسته‌بندی: کنترل جک‌های گیره‌دار، پرکن و برش‌دهنده.
• خطوط مونتاژ و رباتیک: کنترل باز و بسته شدن گریپرها، جابجایی قطعات و قفل‌های پنوماتیکی.
• ماشین‌آلات ابزار (CNC): کنترل فیکسچرهای پنوماتیکی و کلمپ‌های نگهدارنده.
• صنایع چوب و نجاری: کنترل پرس‌های پنوماتیکی و جک‌های تخلیه.
• صنایع نساجی و چاپ: کنترل حرکت سیلندرها در فرآیندهای چاپ و بافندگی.

نکات نگهداری

رعایت نکات زیر طول عمر و عملکرد صحیح شیر را تضمین می‌کند:

1. کیفیت هوا: مهم‌ترین نکته، اطمینان از هوای فشرده تمیز و خشک است. همواره از یک واحد مراقبت (FRL Unit) شامل فیلتر، رگولاتور و روغن‌زن (در صورت نیاز) در بالادست شیر استفاده کنید.
2. بررسی نشتی: به صورت دوره‌ای، پورت‌های شیر و اتصالات را از نظر نشتی هوا با آب و صابون یا اسپری‌های مخصوص بررسی کنید.
3. ولتاژ مناسب: مطمئن شوید ولتاژ اعمال شده دقیقاً مطابق با ولتاژ بوبین (مثلاً 24V DC) باشد. نوسانات یا ولتاژ نامناسب می‌تواند به بوبین آسیب بزند.
4. تعویض به موقع: در صورت کاهش سرعت یا نشت داخلی شدید، معمولاً با تعویض کیت آب‌بندی (Seals Kit) یا در نهایت خود شیر، مشکل برطرف می‌شود.

🛒 نحوه خرید شیر برقی تک بوبین 2-5

برای خرید این محصول، مراحل زیر را دنبال کنید:

1. تعیین مشخصات فنی:

• سایز: (مثلاً 1/4 یا 1/2 اینچ) متناسب با دبی مورد نیاز سیستم خود.
• ولتاژ: (مثلاً 24V DC یا 220V AC) متناسب با سیستم کنترل الکتریکی خود.

1. انتخاب برند: برندی معتبر و با کیفیت (مانند Festo، SMC، Mindman، AirTAC یا برندهای طرح با کیفیت مشابه) را انتخاب کنید.
2. درخواست پیش فاکتور: با واحد فروش ما تماس گرفته و قیمت، موجودی و زمان تحویل محصول را استعلام کنید.
3. تأیید و سفارش: پس از تأیید پیش فاکتور، سفارش شما ثبت و در کوتاه‌ترین زمان ارسال خواهد شد.

سوالات متداول (FAQ)

 5/2 در شیر برقی به چه معنا است؟

5 به تعداد پورت‌ها (یک ورودی، دو خروجی، دو اگزوز) و 2 به تعداد وضعیت‌های عملکردی (دو حالت) اشاره دارد.

چرا از تک بوبین استفاده می‌شود؟

برای کاربردهایی که نیاز است پس از قطع فرمان الکتریکی، جک سریعاً به وضعیت اولیه (با کمک فنر) برگردد.

تفاوت این با شیر برقی دو بوبین چیست؟

در شیر برقی دو بوبین، حرکت رفت و برگشت جک هرکدام به یک بوبین جداگانه نیاز دارد و شیر در آخرین وضعیت خود قفل می‌ماند؛ اما در تک بوبین، برگشت به حالت اولیه توسط فنر انجام می‌شود.

آیا این شیر برای کنترل جک یک طرفه هم مناسب است؟

خیر، این شیر برای جک‌های دو طرفه طراحی شده است.

بهترین ولتاژ کاری برای شیر برقی تک بوبین 2-5 کدام است؟

24V DC رایج‌ترین و ایمن‌ترین ولتاژ در سیستم‌های اتوماسیون صنعتی است.

وظیفه پورت‌های اگزوز چیست؟

هوای فشرده مصرف شده که باید از سیستم تخلیه شود از طریق این پورت‌ها خارج می‌شود.

اگر نشتی هوا داشته باشم، مشکل از کجاست؟

رایج‌ترین دلیل، فرسودگی آب‌بندی‌ها یا وجود آلودگی در هوای ورودی است.

آیا می‌توان سرعت جک را با این شیر کنترل کرد؟

برای کنترل سرعت باید از شیرهای کنترل جریان (Flow Control Valves) در مسیر خروجی شیر استفاده شود.

حداکثر فشار قابل تحمل چقدر است؟

معمولاً بین 8 تا 10 بار است.

آیا نیاز به روغن‌کاری (Lubrication) دارد؟

بله، بیشتر شیرهای پنوماتیک برای عملکرد بهینه نیاز به روغن‌کاری کمی دارند که از طریق واحد مراقبت تأمین می‌شود.

نشانگر وضعیت دستی (Manual Override) چه کاربردی دارد؟

برای تست دستی عملکرد شیر در مواقعی که سیستم برق خاموش است یا برای عیب‌یابی استفاده می‌شود.

آیا می‌توان این شیر را در محیط مرطوب استفاده کرد؟

بله، اما امکان آسیب دیدن بوبین در صورت نفوذ آب مستقیم وجود دارد.

طول عمر بوبین چقدر است؟

بستگی به کیفیت ساخت و میزان سیکل کاری دارد، اما بوبین‌های مرغوب معمولاً تا میلیون‌ها سیکل کارکرد دارند.

چگونه سایز مناسب شیر را انتخاب کنم؟

بر اساس میزان جریان عبوری (دبی) مورد نیاز جک (حجم سیلندر) تعیین می‌شود.

اگر بوبین برقدار شود اما شیر عمل نکند، مشکل کجاست؟

ممکن است ولتاژ کافی نباشد، بوبین سوخته باشد، یا فنر داخلی اسپول گیر کرده باشد.

آیا شیر در اثر قطع برق به وضعیت ایمن می‌رود؟

بله، به دلیل مکانیزم برگشت فنری، به محض قطع برق به حالت استراحت برمی‌گردد.

درجه حرارت محیط چه تأثیری بر شیر دارد؟

شیرها برای یک محدوده دمایی استاندارد طراحی شده‌اند و دمای بالا عمر آب‌بندی‌ها را کاهش می‌دهد.

چگونه شیرهای 5/2 را به صورت سری نصب کنیم؟

با استفاده از قطعه‌ای به نام زیرشیری یا بلوک مانیفولد (Manifold Block) می‌توان چندین شیر را کنار هم قرار داد.

آیا باید فیلتر 5 میکرون یا کوچک‌تر استفاده کنم؟

بله، استفاده از فیلتر با دقت بالا برای جلوگیری از آسیب ذرات به اسپول و آب‌بندی‌ها ضروری است.

گارانتی شیر برقی تک بوبین 2-5 چقدر است؟

چون شیربرقی یک کالای مصرفی است،صرفاً ضمانت سلامت محصول دارد.
