شیلنگ پنوماتیک، عنصری حیاتی در هر سیستم هوای فشرده و اتوماسیون صنعتی است که وظیفه انتقال نیروی باد و کنترل جریان آن را بر عهده دارد. در دنیای امروز که سرعت و دقت در خطوط تولید حرف اول را می‌زند، انتخاب درست یک شیلنگ پنوماتیک با کیفیت میتواند تفاوت بین یک سیستم کارآمد و یک خط تولید پرهزینه باشد. اگر به دنبال ارتقاء سیستم هوای فشرده خود هستید یا صرفاً می‌خواهید بدانید که چرا این قطعه کوچک تا این حد در صنعت و ابزارهای بادی اهمیت دارد، در این مقاله، تمام رازهای مربوط به انتخاب، خرید و نگهداری انواع شیلنگ باد و بخصوص شلنگ پلی اورتان را بیان می کنیم تا شما به عنوان یک متخصص، بهترین تصمیم را بگیرید.
چرا شیلنگ پنوماتیک جزو مهمترین اجزاء اتصالات بادی است؟
شیلنگ‌ها در سیستم‌های پنوماتیک، شریان‌های حیاتی انتقال انرژی هستند. بر خلاف لوله‌های فلزی صلب، این شیلنگ‌ها انعطافپذیری فوق‌العاده‌ای را فراهم می‌کنند که برای حرکت ماشین‌آلات و نصب در فضاهای محدود ضروری است. از دستگاه‌های دندانپزشکی گرفته تا ربات‌های عظیم صنعتی، کاربرد این قطعه اجتناب‌ناپذیر است.
ویژگی‌های ظاهری
شیلنگ پنوماتیک در نگاه اول، لولهای ساده به نظر می‌رسد، اما ساختار آن برای تحمل فشار بالا و محیطهای کاری سخت طراحی شده است. ویژگی‌های ظاهری مهم عبارتند از:
- سطح صاف و یکنواخت: برای کاهش افت فشار و جریان بهینه هوا.

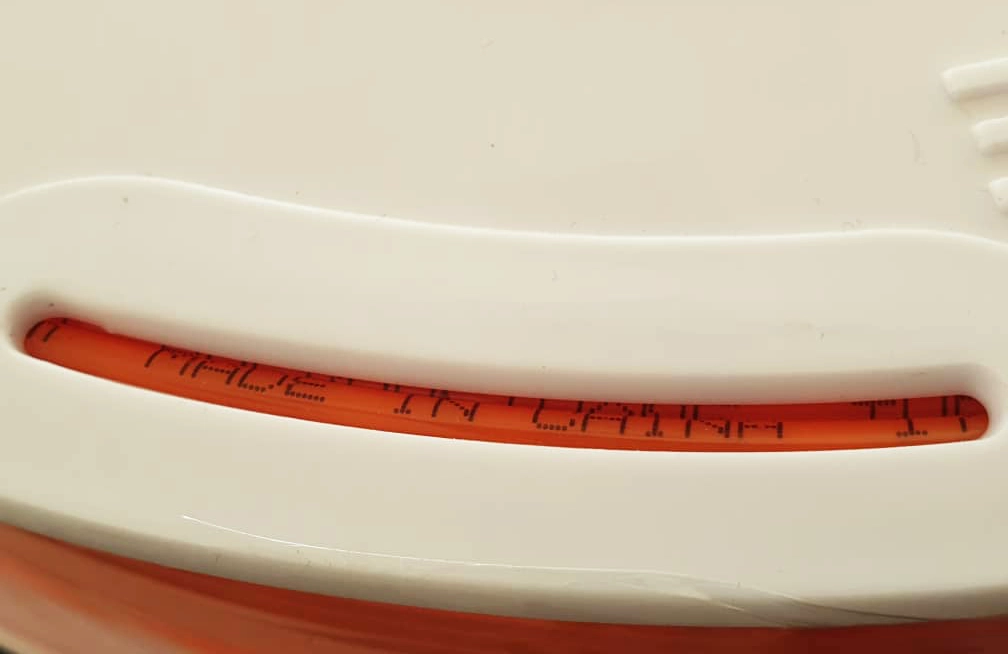

- علامت‌گذاری استاندارد: حک شدن اطلاعاتی مانند فشار کاری، جنس، متراژ و استانداردها روی بدنه شلنگ.
- شعاع خمش (Bending Radius) مناسب: توانایی خم شدن بدون شکستگی و کاهش عمر مفید.
- عدم درز و سوراخ‌شدگی: ساختار بدون منفذ برای جلوگیری از نشتی باد.
راهنمای تخصصی انتخاب جنس و رنگ در شیلنگهای باد
انتخاب جنس مناسب برای شیلنگ باد به طور مستقیم بر طول عمر و کارایی سیستم شما تأثیر می‌گذارد. در اینجا به متداول‌ترین مواد و اهمیت رنگ‌ها می‌پردازیم:

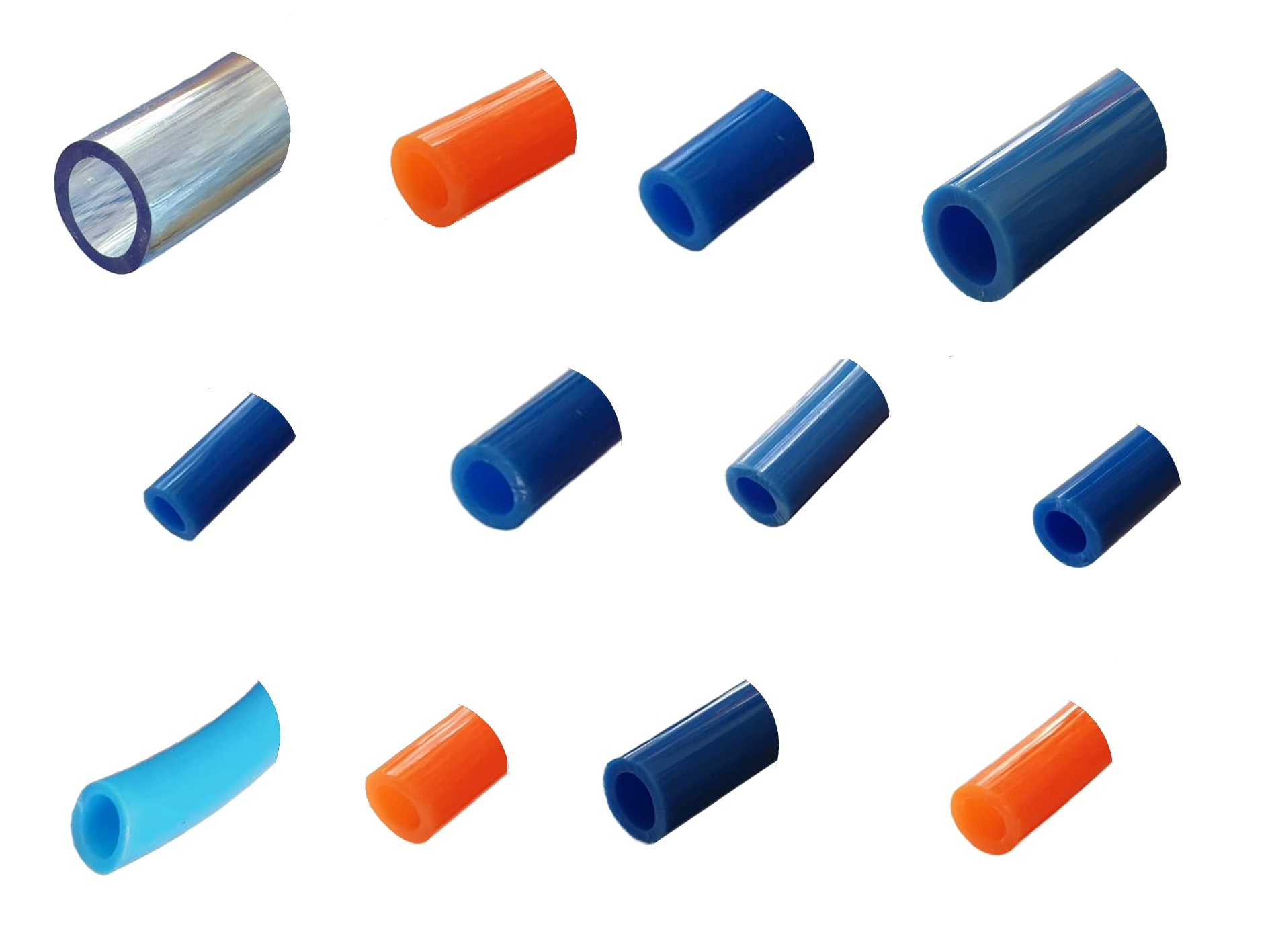

جنس و انواع متریال‌های شیلنگ پنوماتیک

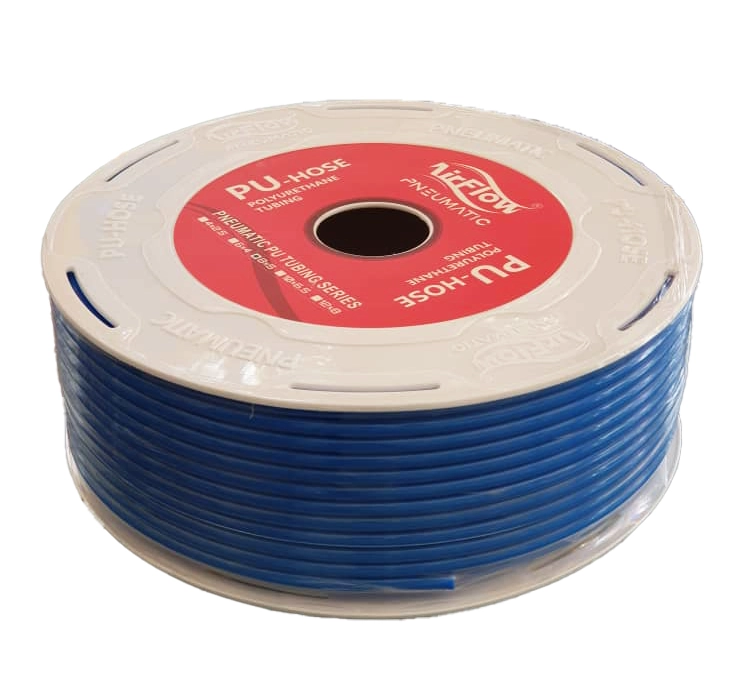

شلنگ پلی اورتان (PU):
- مزایا: انعطافپذیری بسیار بالا، مقاومت عالی در برابر سایش و خمش، وزن کم.
- کاربرد: رایج‌ترین نوع برای ابزارهای دستی، رباتیک و محیط‌هایی که نیاز به حرکت زیاد است.
پلی آمید (Nylon/PA):
- مزایا: مقاومت حرارتی و شیمیایی بالاتر، تحمل فشار بیشتر.
- کاربرد: خطوط ترمز کامیون‌ها، سیستم‌های سوخت‌رسانی و محیطهای با دمای بالا.
پلی اتیلن (PE):
- مزایا: ارزان‌تر، مقاومت خوب در برابر مواد شیمیایی و رطوبت.
- کاربرد: سیستم‌های آب‌رسانی و کاربردهای فشار پایین.
رنگ‌ها و کاربرد آن‌ها
رنگ‌های مختلف در شیلنگ پنوماتیک صرفاً برای زیبایی نیستند؛ بلکه اغلب برای کدگذاری و شناسایی آسان خطوط در یک سیستم پیچیده استفاده میشوند:
- آبی و مشکی: متداول‌ترین رنگ‌ها، معمولاً برای هوای فشرده استاندارد.
- نارنجی و زرد: برای تمایز خطوط فرمان یا سیستم‌های مختلف (مثلاً خطوط ترمز در وسایل نقلیه).

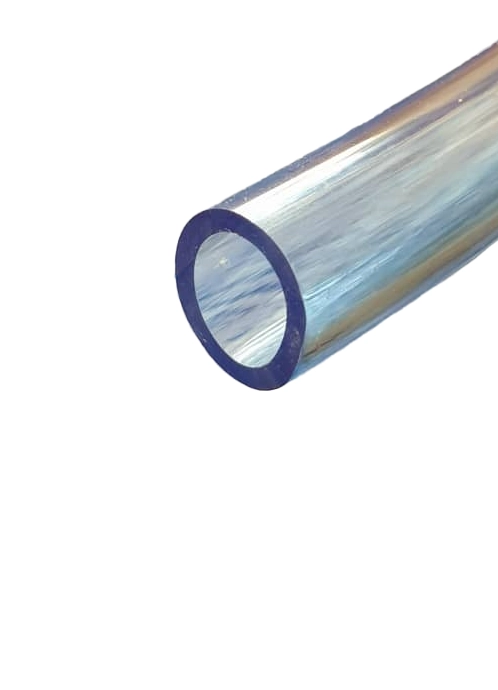

- شفاف (بی‌رنگ): ایده‌آل برای مشاهده جریان مایعات یا در کاربردهایی که زیبایی ظاهری مهم است.
مشکلات استفاده از شیلنگ پنوماتیک ارزان و بی‌کیفیت
بسیاری از تولیدکنندگان و کارگاه‌ها برای کاهش هزینه‌ها به سراغ شیلنگ پنوماتیک ارزان می‌روند، اما این صرفه‌جویی اولیه اغلب به ضررهای بزرگ‌تری منجر میشود. انتخاب نادرست در مورد یک شیلنگ باد میتواند کل سیستم را مختل کند:
- نشتی و اتلاف انرژی: مواد اولیه ضعیف و عدم تلرانس دقیق باعث ایجاد درزهای میکروسکوپی میشود که به مرور زمان منجر به نشت هوای فشرده میشود. این نشتی، کمپرسور را مجبور به کار بیشتر کرده و به طور مستقیم باعث افزایش هزینههای برق میشود.
- عمر کوتاه و ترکیدگی: شیلنگهای بی‌کیفیت، خصوصاً انواع شلنگ پلی اورتان تقلبی، مقاومت کافی در برابر فشار کاری سیستم را ندارند. این امر در دماهای متغیر یا فشار ناگهانی، احتمال ترکیدگی و از کار افتادن ناگهانی خط تولید را بالا می‌برد.
- آلودگی سیستم: مواد داخلی نامرغوب به مرور زمان دچار سایش شده و ذرات ریز پلاستیکی یا لاستیکی را وارد جریان هوا می‌کنند. این آلودگی به شیرها، فیلترها و عملگرهای حساس آسیب جدی می‌زند.
- عدم انعطافپذیری: شیلنگهای ارزان اغلب خشک و شکننده هستند و شعاع خمش کمی دارند. این موضوع نصب را دشوار کرده و باعث میشود شیلنگ در هنگام حرکت دستگاه‌ها، دچار شکستگی و تنش شود.

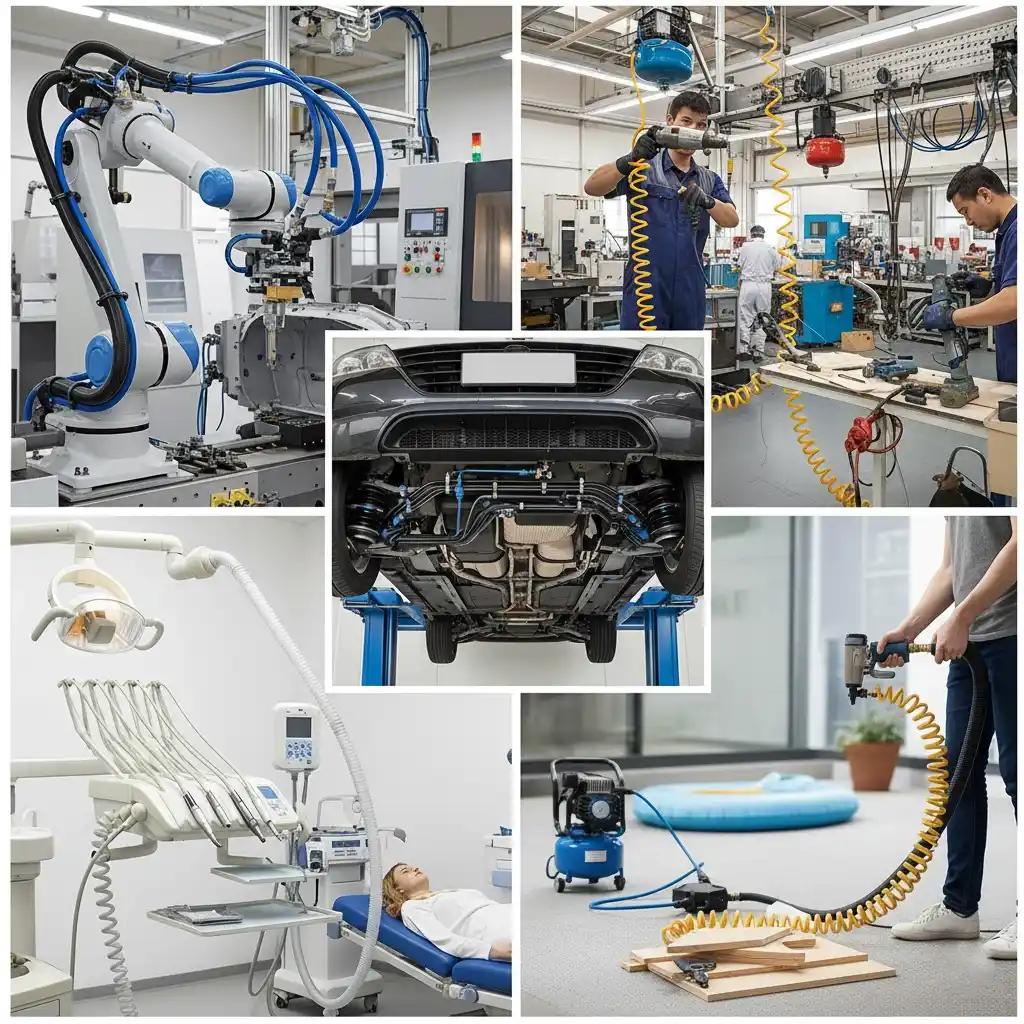

شیلنگ پنوماتیک در کدام صنایع کاربرد دارد؟
دامنه کاربرد شیلنگ پنوماتیک بسیار گسترده است و به چند حوزه خاص محدود نمی‌شود. این قطعات در هر جایی که نیروی باد برای انجام کار مورد نیاز است، حضور دارند.
لیست مهمترین موارد استفاده:
- اتوماسیون صنعتی: خطوط مونتاژ، رباتیک و دستگاه‌های CNC.
- ابزارهای بادی: دریل‌ها، آچارها و سمباده‌های بادی در کارگاه‌ها.
- خودروسازی: سیستم‌های ترمز و تعلیق بادی، و خطوط رنگ‌آمیزی.
- تجهیزات پزشکی و دندانپزشکی: دستگاه‌های تنفسی و تجهیزات یونیت دندانپزشکی.
- لوازم خانگی: برخی از جاروبرقی‌ها و تجهیزات بادی.

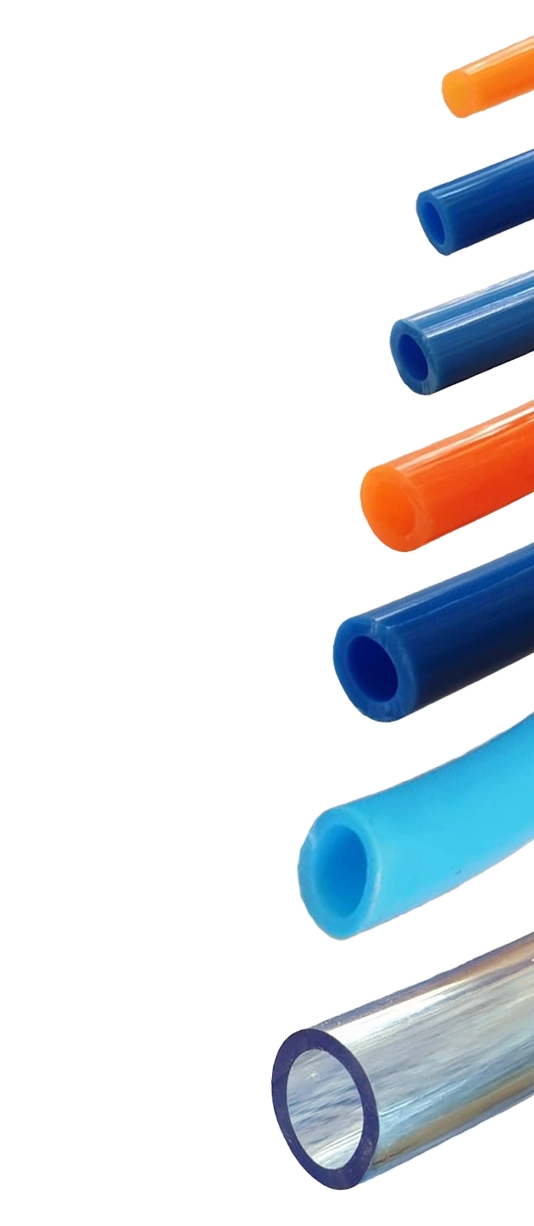

سایزهای مختلف: چگونه سایز شیلنگ باد را انتخاب کنیم؟
انتخاب سایز مناسب برای شیلنگ باد حیاتی است، زیرا بر دبی (جریان) و فشار سیستم تأثیر مستقیم دارد. سایز شیلنگ‌ها معمولاً بر اساس قطر خارجی (OD) و قطر داخلی (ID) آن‌ها مشخص میشود:
- قطر خارجی (OD): سایزی است که کوپلینگ‌ها و اتصالات پنوماتیک بر اساس آن انتخاب میشوند (اغلب به میلیمتر: ۴، ۶، ۸، ۱۰، ۱۲ میلیمتر).
- قطر داخلی (ID): بر میزان هوای عبوری (دبی) تأثیر می‌گذارد.
| قطر خارجی (OD) | قطر داخلی (ID) | کاربرد رایج |

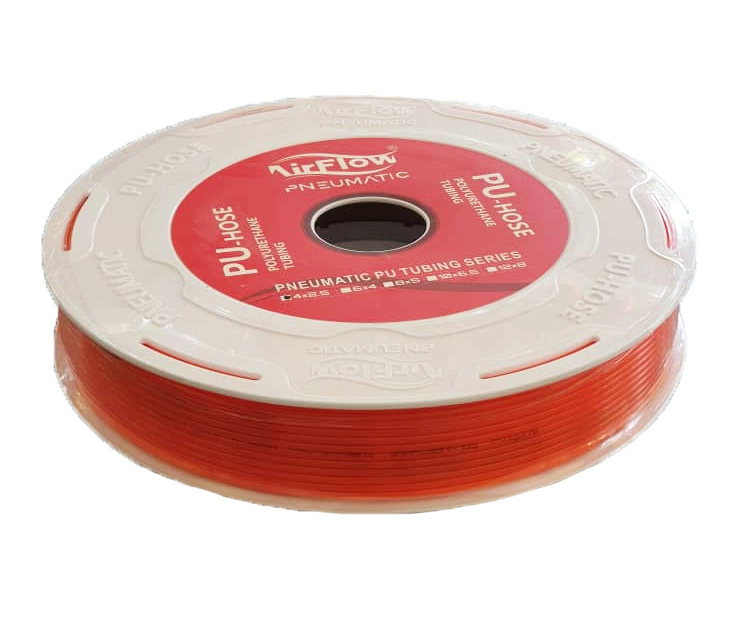

| ۴ میلیمتر | ۲.۵ میلیمتر | ابزار دقیق و رباتیک کوچک |

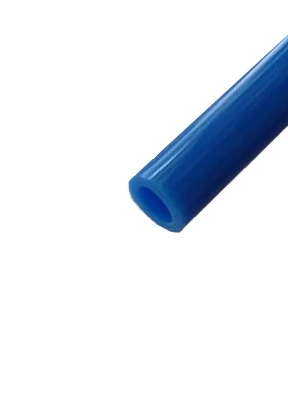

| ۶ میلیمتر | ۴ میلیمتر | سیستم‌های کنترل و جک‌های کوچک |

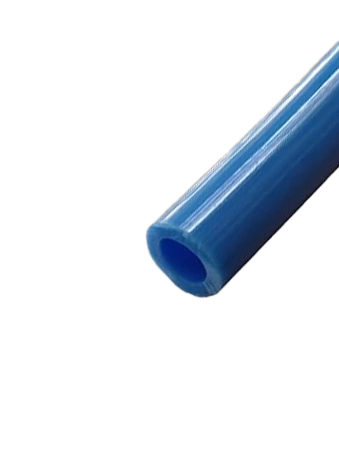

| ۸ میلیمتر | ۵ میلیمتر | ابزارهای بادی رایج و فشار متوسط |

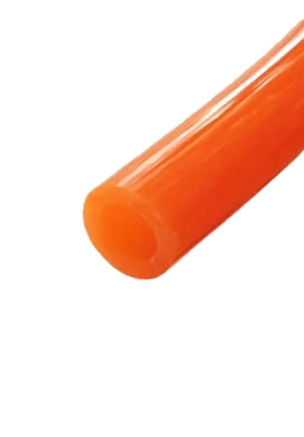

| ۱۰ میلیمتر | ۶.۵ میلیمتر | خطوط انتقال هوای اصلی و فشار بالا |

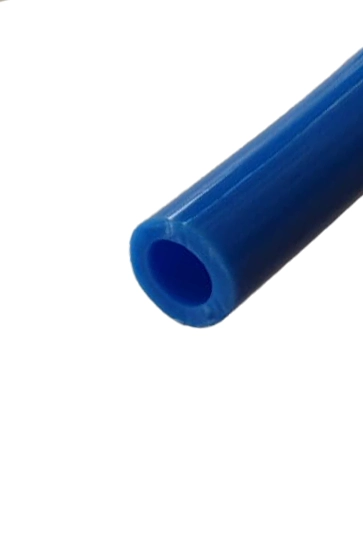

| ۱۲ میلیمتر | ۸ میلیمتر | کاربردهای سنگین و صنعتی |
نکته تخصصی: هرچه قطر داخلی شلنگ (ID) کوچکتر باشد، افت فشار (Pressure Drop) در طول مسیر بیشتر خواهد بود. بنابراین، برای فاصله‌های طولانی یا ابزارهای پرمصرف، شیلنگ بزرگتر انتخاب کنید.
حداقل مقدار قابل سفارش شیلنگ باد
برای تضمین قیمت رقابتی و دسترسی آسان‌تر، فروش و توزیع شیلنگ پنوماتیک معمولاً به صورت طولی انجام میشود.
توجه: حداقل مقدار قابل سفارش برای هر نوع و سایز از شیلنگ باد متفاوت است، اما به طور کلی به شکل زیر ارائه میشود:

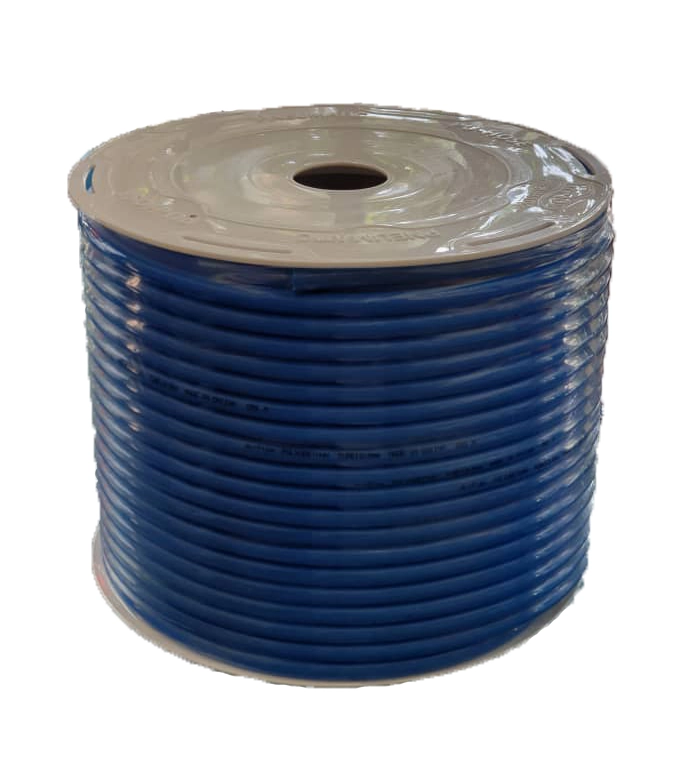

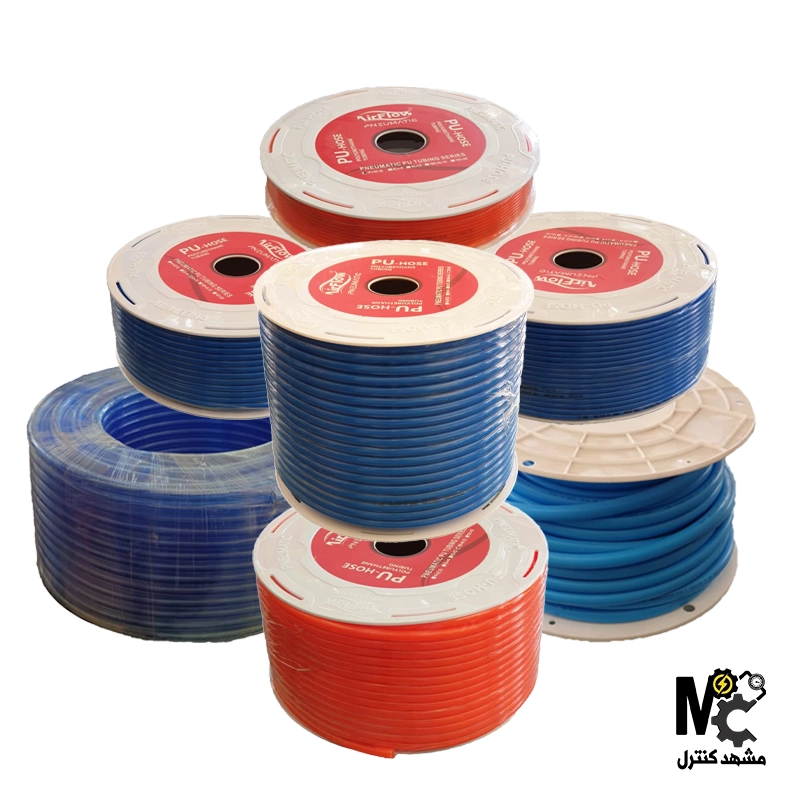

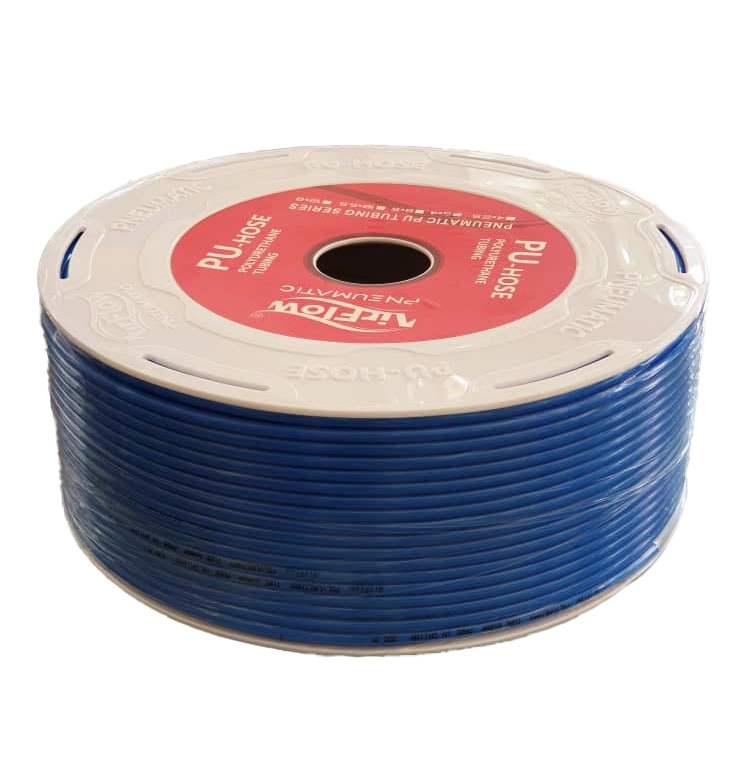

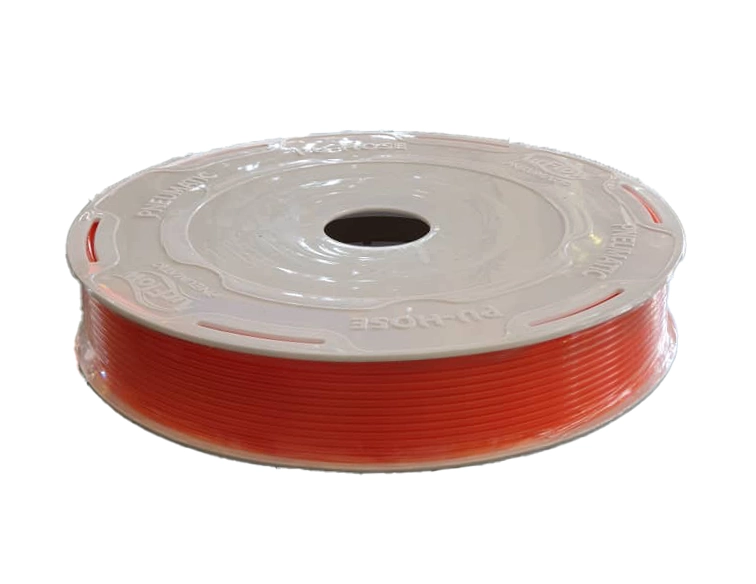

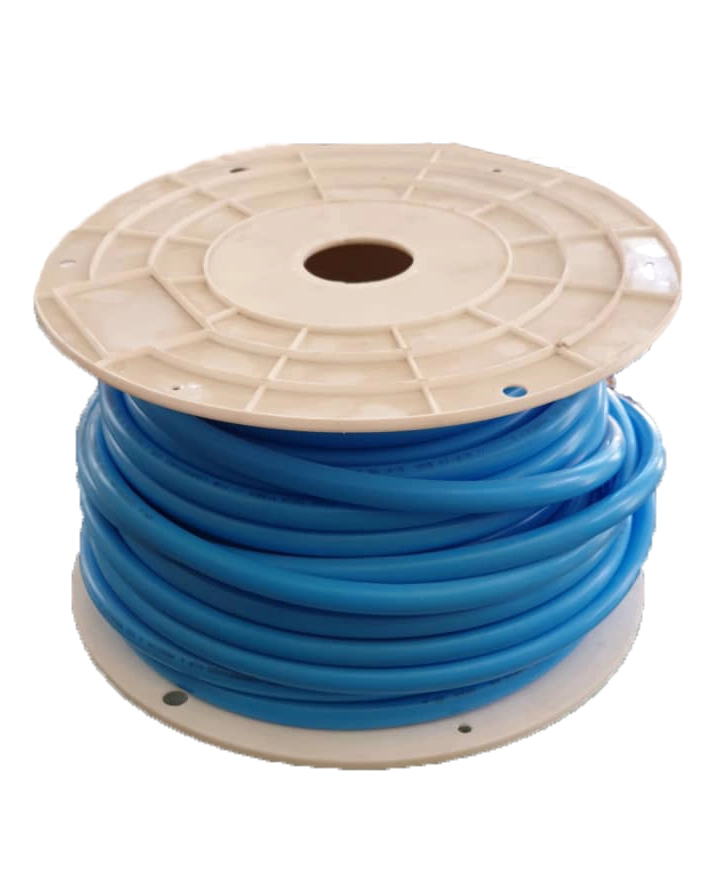

- رول‌های کامل: شیلنگ‌ها اغلب در رول‌های استاندارد ۱۰۰ متری عرضه میشوند. این روش مقرون به صرفه‌ترین حالت خرید برای مصرف‌کنندگان عمده است. (البته رول های سایز های 4 و 6 اغلب 200 متری است)
- سفارشات جزئی: در برخی سایزهای پرمصرف (مانند ۶، ۸ و ۱۰ میلیمتر)، امکان فروش به صورت جزئی (برشی) نیز وجود دارد، اما حداقل متراژ قابل سفارش معمولاً ۵ تا ۱۰ متر می‌باشد. (برای خرید حضوری امکان حداقل میزان سفارش تا 1 متر هم وجود دارد)
- سایزهای خاص: برای شیلنگهای با قطر زیاد یا جنس‌های تخصصی‌تر (مانند PTFE)، ممکن است مقدار سفارش بالاتر باشد و فروش تنها به صورت رول کامل امکان‌پذیر باشد.
پیشنهاد ما: همیشه قبل از نهایی کردن خرید، متراژ مورد نیاز خود را با تیم فروش ما هماهنگ کنید تا از بهترین قیمت و شرایط فروش بهره‌مند شوید.
نحوه خرید
شیلنگ پنوماتیک یک قطعه ساده نیست؛ بلکه سرمایهگذاری بر روی کارایی، دقت و دوام سیستم هوای فشرده شماست. حالا که با تخصص، تجربه و اطلاعات کامل درباره جنس‌های مختلف مانند شلنگ پلی اورتان، سایزها و نکات فنی مورد نیاز برای خرید بهترین شیلنگ باد آشنا شدید، زمان عمل فرا رسیده است. برای کسب اطمینان کامل، همین حالا وارد بخش فروشگاهی ما شوید، مدل مناسب خود را با مشخصات فنی دقیق مقایسه کنید و سفارش خود را ثبت نمایید تا سیستم پنوماتیک خود را به سطح کیفی جدیدی برسانید.
سوالات متداول (FAQ)
۱. شیلنگ پنوماتیک چیست؟
شیلنگ پنوماتیک یا شیلنگ باد، لولهای انعطافپذیر است که برای انتقال هوای فشرده از کمپرسور به ابزارها یا عملگرهای بادی (مانند جکها و شیرها) در یک سیستم پنوماتیک استفاده میشود.
۲. تفاوت شیلنگ پنوماتیک با شیلنگ آب در چیست؟
شیلنگ پنوماتیک بهطور خاص برای تحمل فشار هوای فشرده (که رفتار متفاوتی نسبت به آب دارد) و مقاومت در برابر مواد شیمیایی و روغنهای موجود در هوا طراحی شده است، در حالی که شیلنگ آب صرفاً برای انتقال مایعات است.
۳. شلنگ پلی اورتان (PU) برای چه کاربردی بهینه شده است؟
شلنگ پلی اورتان به دلیل انعطافپذیری فوقالعاده و مقاومت بالا در برابر سایش و خمش، برای محیطهای پویا مانند رباتیک، خطوط حرکت و ابزارهای دستی که نیاز به مانور زیاد دارند، بهترین انتخاب است.
۴. عمر مفید شیلنگ باد چقدر است؟
عمر مفید به عوامل محیطی مانند دما، میزان فشار، و قرار گرفتن در معرض مواد شیمیایی بستگی دارد، اما در شرایط کاری استاندارد، شیلنگهای با کیفیت می‌توانند چندین سال دوام بیاورند.
۵. چگونه سایز مناسب شیلنگ پنوماتیک را انتخاب کنم؟
شما باید بر اساس قطر خارجی (OD) که اتصالات شما نیاز دارند و همچنین قطر داخلی (ID) که برای تأمین دبی (جریان) هوای مورد نیاز ابزار شما کافی باشد، سایز را انتخاب کنید.
۶. آیا میتوان از شیلنگهای ارزان قیمت استفاده کرد؟
استفاده از شیلنگهای ارزان میتواند منجر به نشت هوا، ترکیدگی، و در نتیجه اتلاف انرژی و کاهش عملکرد سیستم شود. سرمایهگذاری روی کیفیت برای جلوگیری از هزینههای نگهداری ضروری است.
۷. مهمترین نکته در نصب شیلنگ پنوماتیک چیست؟
مهمترین نکته این است که شیلنگ نباید بیش از حد تحت کشش، خمش شدید یا پیچش قرار گیرد، زیرا این موارد باعث کاهش عمر و آسیب داخلی میشوند.
۸. آیا شیلنگهای نایلونی تحمل فشار بیشتری دارند؟
بله، شیلنگهای ساخته شده از پلی آمید (نایلون) معمولاً نسبت به پلی اورتان، مقاومت حرارتی و تحمل فشار کاری بالاتری دارند و برای کاربردهای سنگینتر مناسبند.
۹. آیا رنگ شیلنگ پنوماتیک تأثیری در عملکرد آن دارد؟
خیر، رنگ شیلنگ در عملکرد فنی آن (مانند فشار یا دبی) تأثیری ندارد، اما در سیستم‌های پیچیده برای کدگذاری و تشخیص آسان خطوط مختلف مورد استفاده قرار می‌گیرد.
۱۰. افت فشار در شیلنگ پنوماتیک چگونه اتفاق میافتد؟
افت فشار زمانی رخ میدهد که شیلنگ بیش از حد باریک باشد، طول آن بسیار زیاد باشد، یا دارای خمشها و اتصالات بیش از حد باشد. این افت فشار توان ابزار شما را کاهش میدهد.
