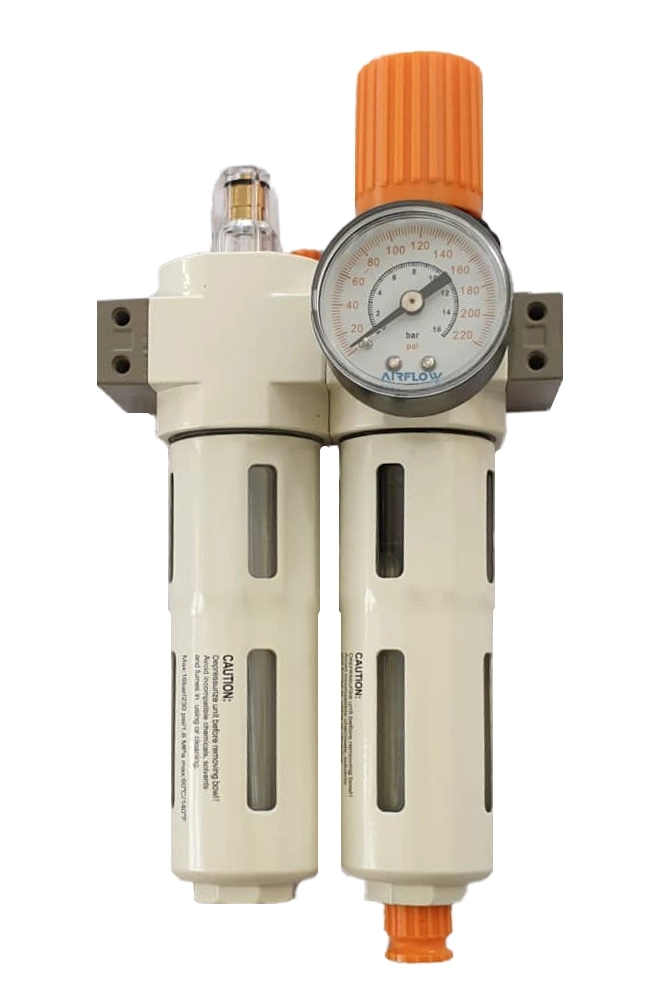

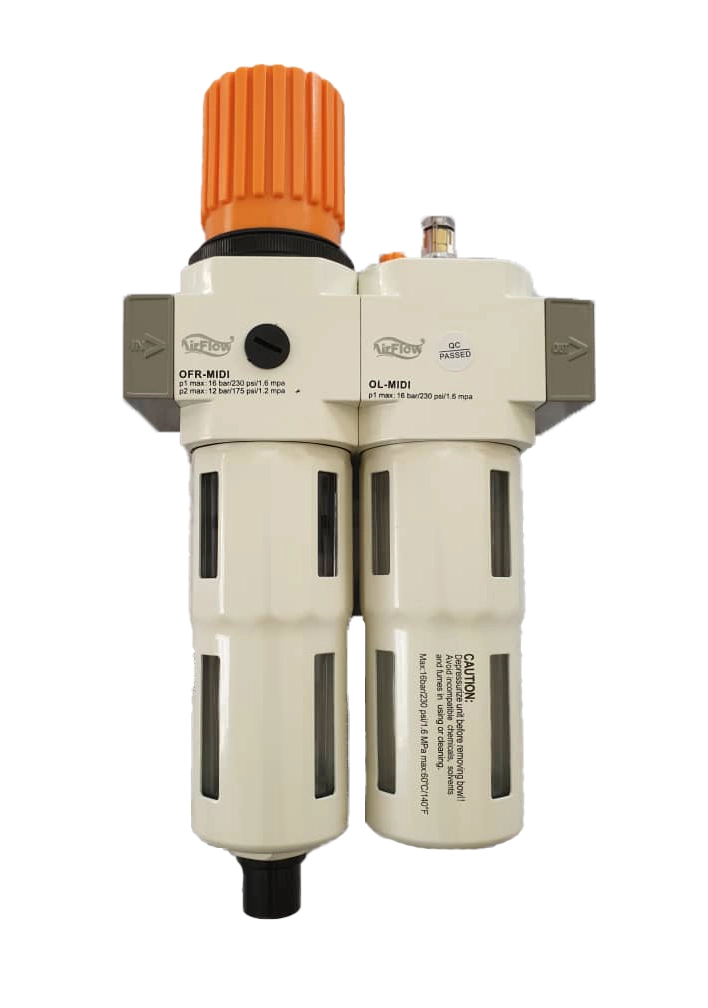

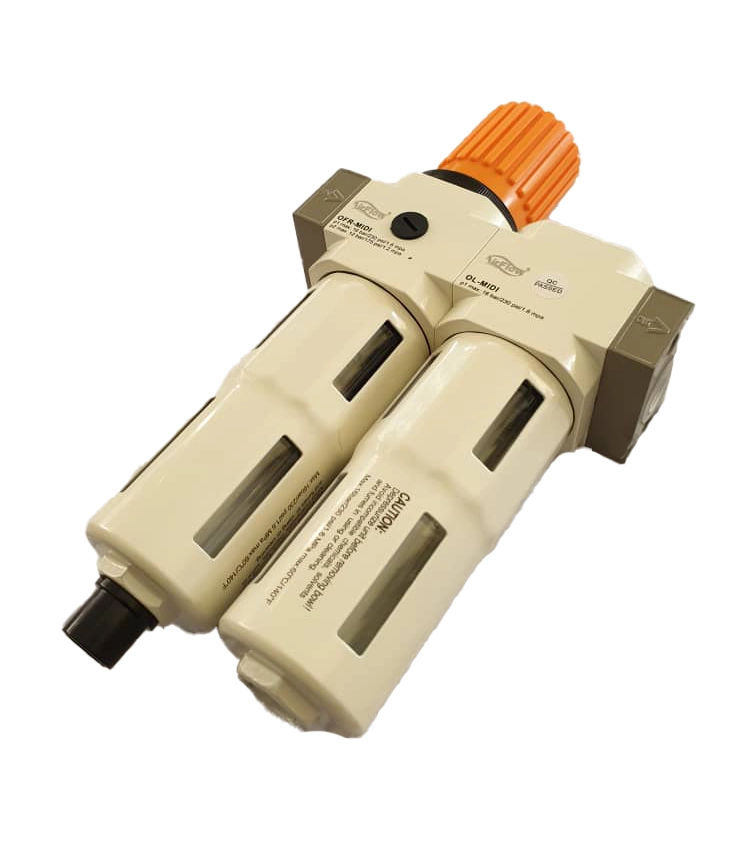

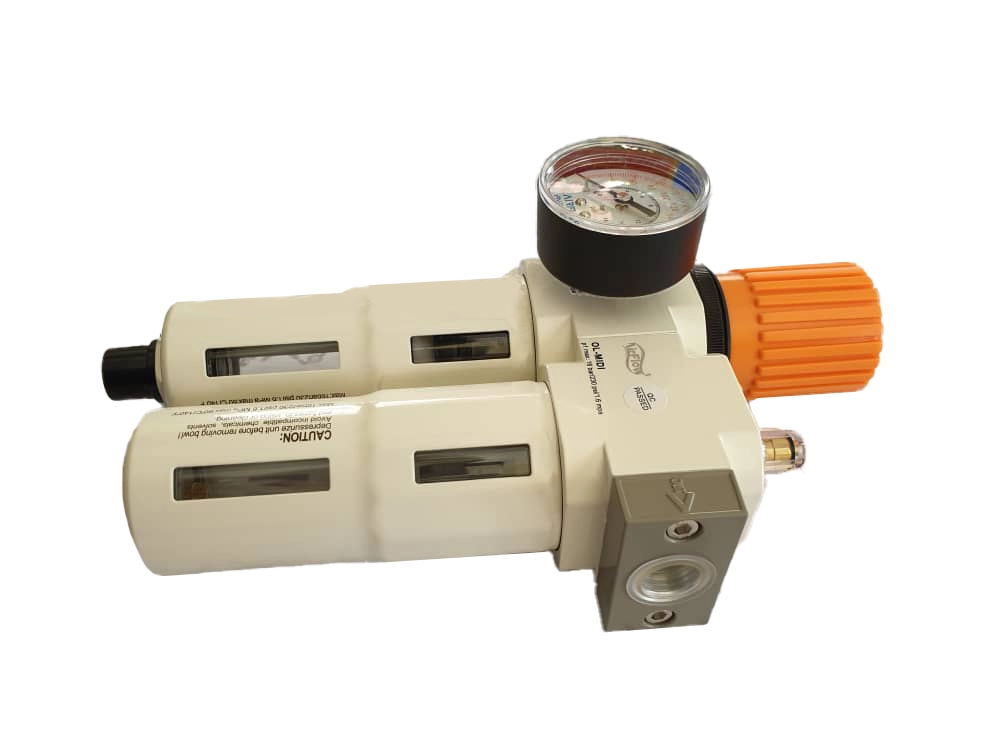

واحد مراقبت هوا طرح فستو

واحد مراقبت هوا طرح فستو (Filter-Regulator-Lubricator – FRL) یک مجموعه حیاتی و استاندارد در هر سیستم پنوماتیک است که به عنوان خط دفاعی اول، تضمین‌کننده کیفیت هوای مصرفی سیستم است. هوای خروجی از کمپرسور حاوی آلاینده‌هایی نظیر ذرات جامد، گرد و غبار، و مهم‌تر از همه، رطوبت (میعانات) است. اگر این آلاینده‌ها حذف نشوند و فشار تنظیم نگردد، منجر به سایش سریع قطعات، خوردگی شیرها، و عملکرد نامنظم عملگرها خواهد شد.

ماموریت اصلی این واحد سه‌گانه:

1. فیلتراسیون (F): حذف آلاینده‌ها و رطوبت.
2. تنظیم فشار (R): تثبیت فشار خروجی در یک مقدار ایمن و بهینه.
3. روانکاری (L): تزریق دقیق روغن (در صورت نیاز) برای کاهش اصطکاک و افزایش طول عمر ابزارها.

این محصول با طراحی صنعتی سنگین و تقلید دقیق از استاندارد جهانی فستو، بهترین عملکرد را در سخت‌ترین محیط‌های صنعتی و با حداکثر فشار کاری تا ۱۶ بار ارائه می‌دهد.

مشخصات فنی سیستم مراقبت هوا طرح فستو

مشخصات فنی این واحد، آن را برای استفاده در کاربردهای سنگین و صنعتی متمایز می‌کند:

ویژگی‌های ظاهری و کیفیت ساخت

تمایز واحد مراقبت طرح فستو در ساختار فیزیکی آن نهفته است:

• بدنه دایکاست آلومینیومی (سنگین): برخلاف بسیاری از طرح‌های پلاستیکی یا سبک، این مدل از آلیاژ آلومینیوم دایکاست ساخته می‌شود که مقاومت فوق‌العاده‌ای در برابر ضربه و فشار خط (شوکر فشار) دارد.
• سیستم ماژولار پیوندی: اجزای سه‌گانه (فیلتر، رگولاتور، روغن‌زن) به راحتی و بدون نیاز به اتصالات لوله‌کشی پیچیده، با استفاده از واشرهای آب‌بندی مخصوص به یکدیگر متصل می‌شوند که تعمیر و نگهداری را بسیار آسان می‌کند.
• حفاظ فلزی (Metal Bowl Guard): یکی از نقاط قوت طرح فستو، تعبیه محافظ فلزی بر روی کاسه‌های پلی‌کربنات فیلتر و روغن‌زن است. این محافظ از کاسه‌ها در برابر ضربات فیزیکی یا مواد شیمیایی قوی در محیط صنعتی محافظت می‌کند.

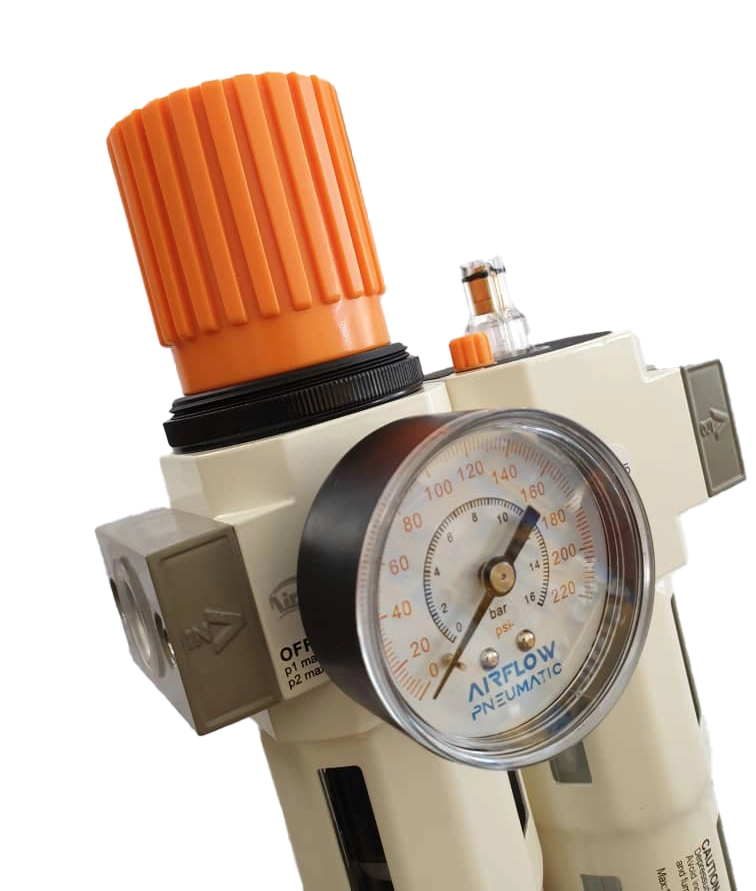

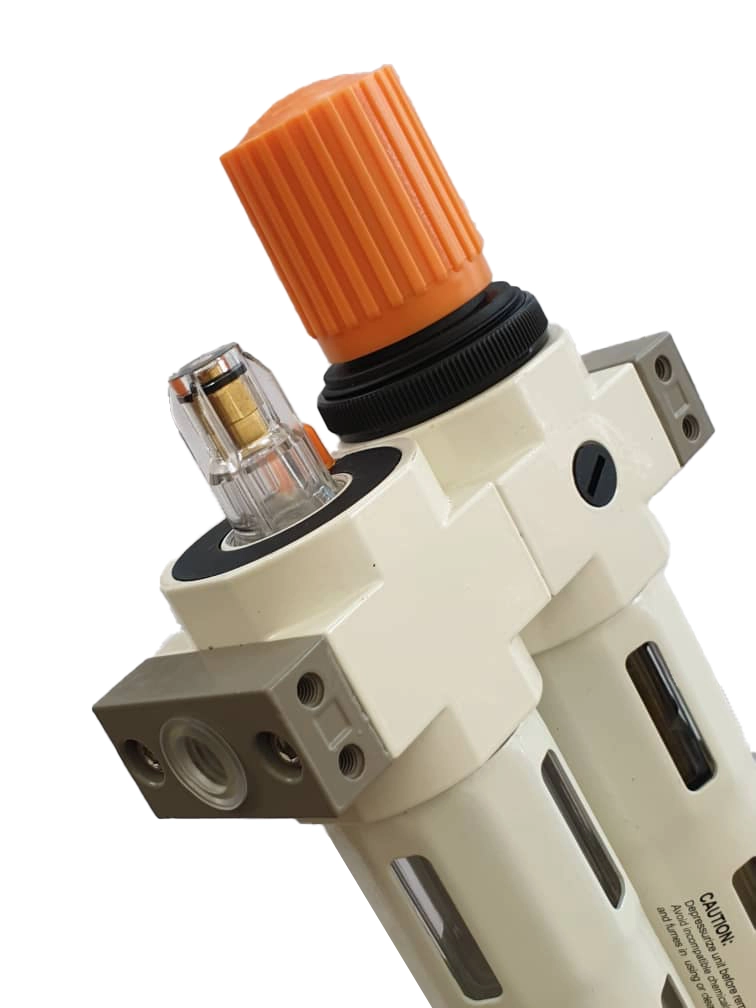

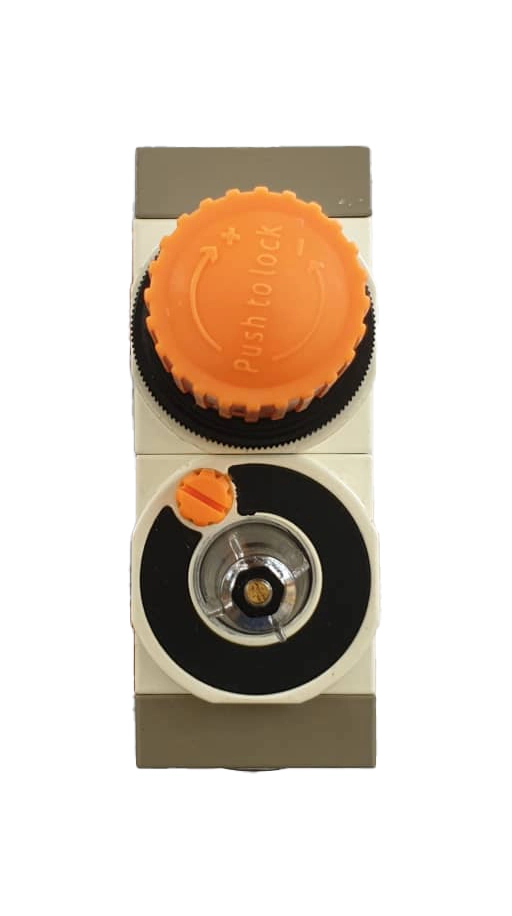

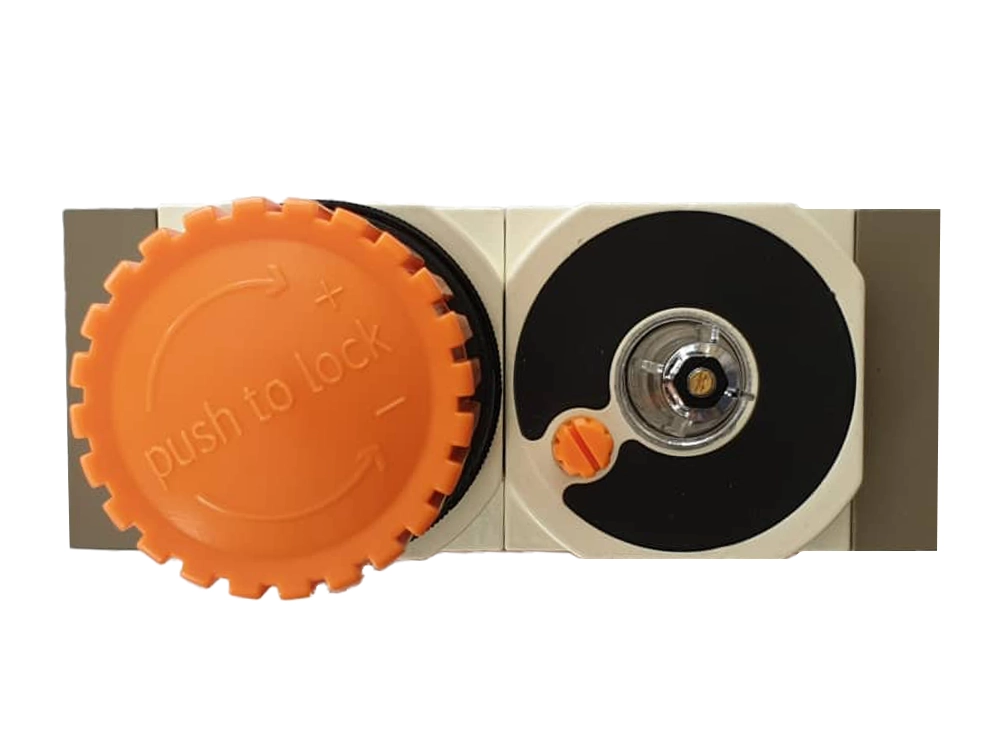

• ولوم تنظیم با قابلیت قفل شدن: رگولاتور دارای یک ولوم بزرگ و ارگونومیک است که پس از تنظیم فشار دلخواه، با فشار دادن به پایین، قفل می‌شود تا از تغییر تصادفی تنظیمات جلوگیری کند.

سایزهای متنوع اتصال (رزوه)

برای انطباق کامل با اندازه خطوط هوای فشرده و دبی مورد نیاز، این واحد در سایزهای استاندارد پنوماتیک عرضه می‌شود:

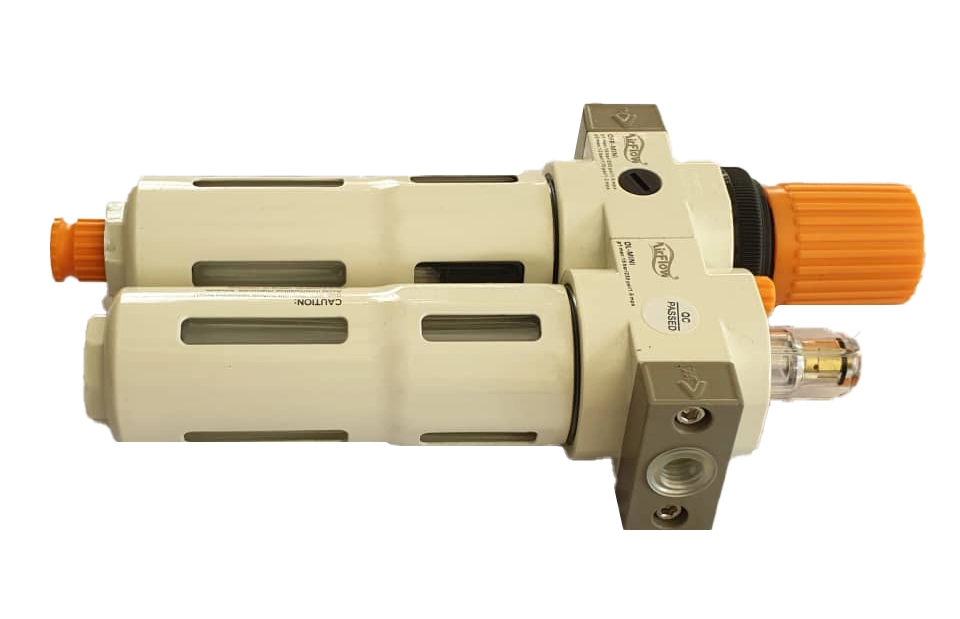

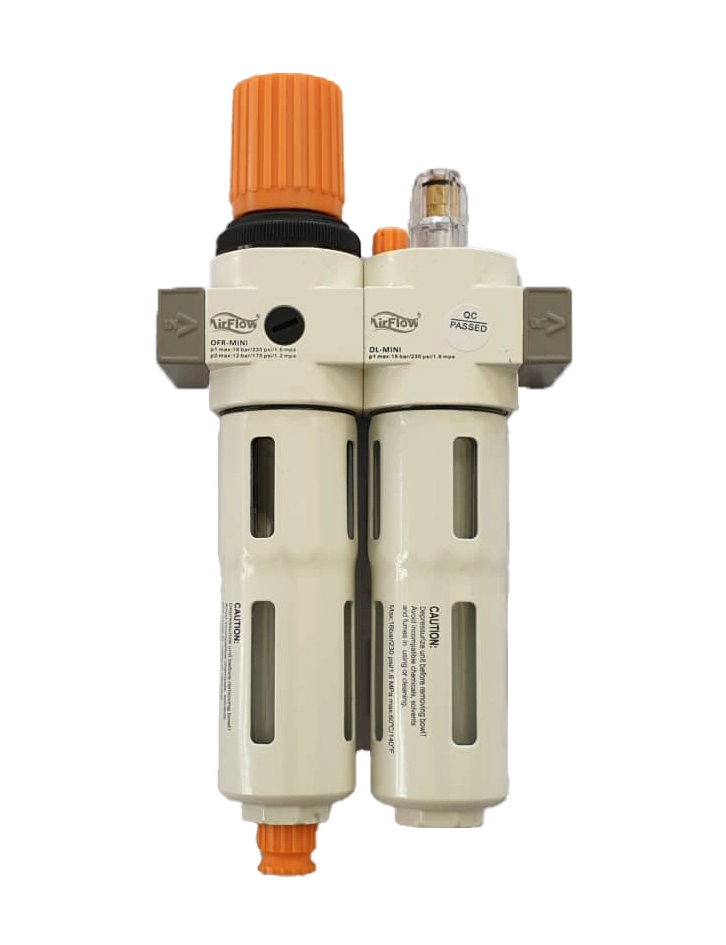

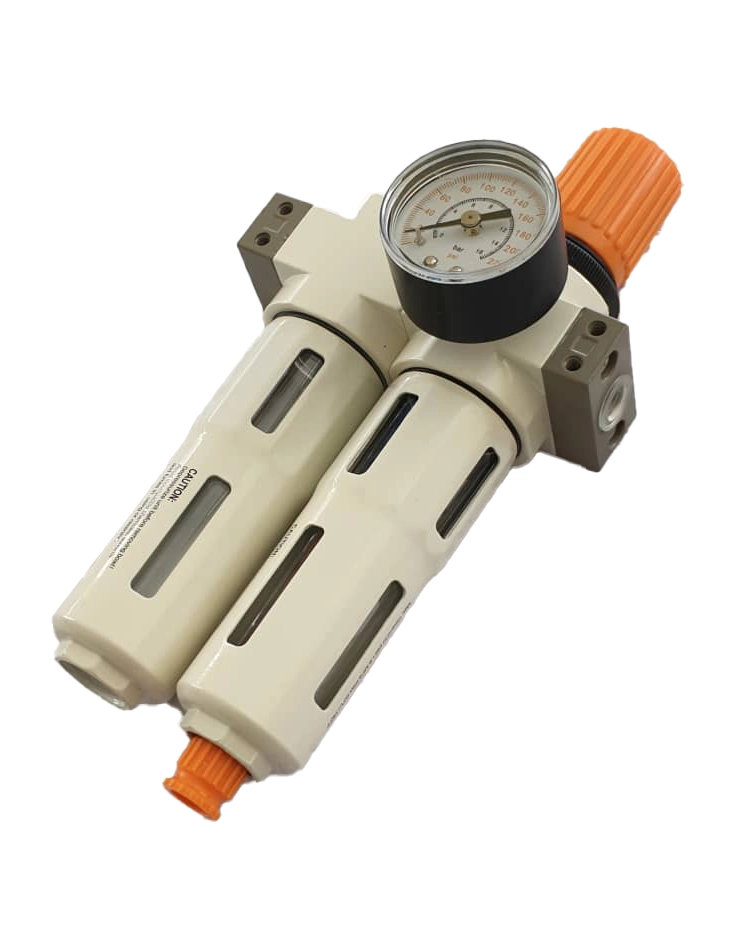

• واحد مراقبت هوا طرح فستو سایز ۱/۴ اینچ (MINI): برای سیستم‌های با دبی کم و ابزارهای کوچک بادی.
• واحد مراقبت هوا طرح فستو سایز ۳/۸ اینچ (MEDI): یک سایز میانی پرکاربرد در بسیاری از خطوط تولید.

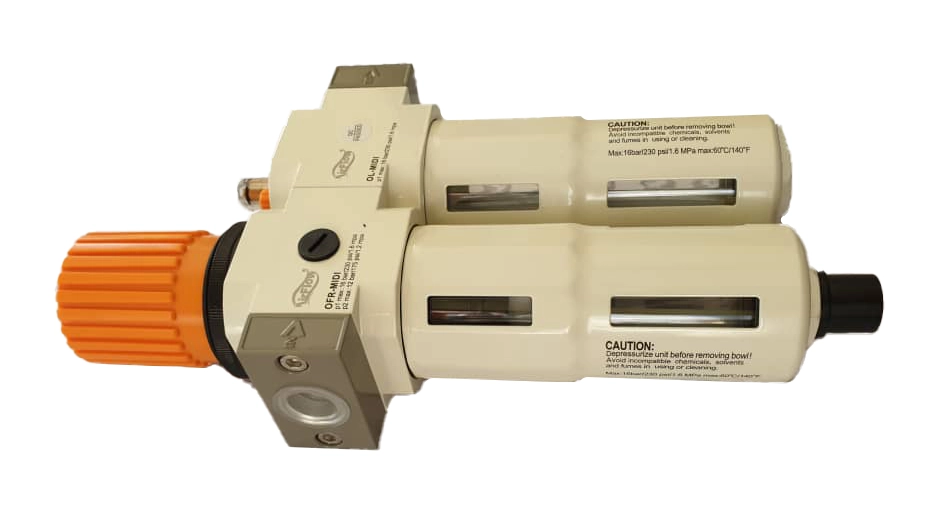

• واحد مراقبت هوا طرح فستو سایز ۱/۲ اینچ (MEDI): رایج‌ترین سایز برای خطوط توزیع اصلی و تغذیه ماشین‌آلات متوسط.
• واحد مراقبت هوا طرح فستو سایز ۱ اینچ و ۳/۴ اینچ (MAXI): برای سیستم‌های با دبی بالا، ماشین‌آلات بزرگ و خطوط تغذیه مرکزی.

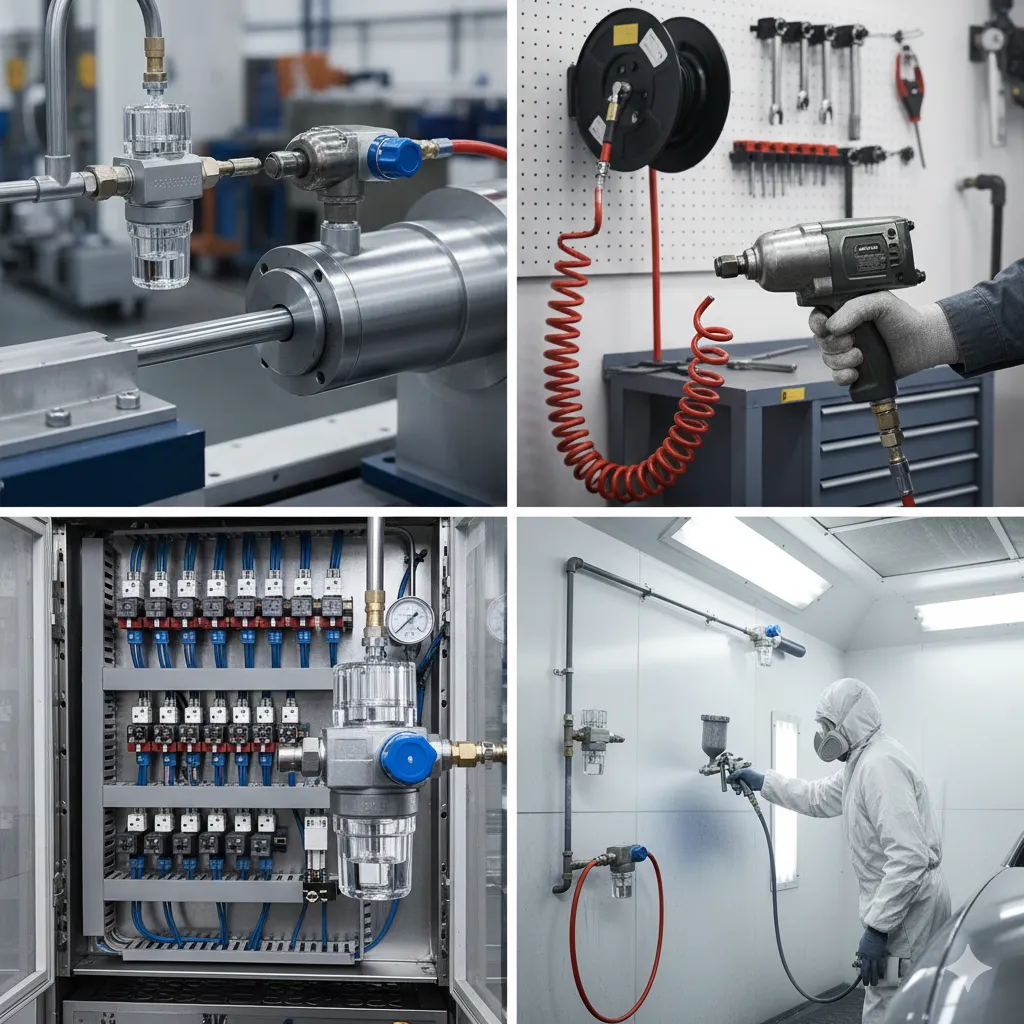

موارد استفاده از واحد مراقبت هوا طرح فستو

عدم استفاده از واحد مراقبت مناسب می‌تواند هزینه‌های تعمیر و نگهداری را تا ۵۰٪ افزایش دهد. این واحد برای موارد زیر حیاتی است:

• صنایع تولیدی و ماشین‌سازی: اطمینان از حرکت نرم و دقیق سیلندرهای پنوماتیک (جک‌ها).
• ابزارهای دستی بادی (Power Tools): افزایش چشمگیر عمر دریل‌ها، آچار بادی و سنگ‌فرزهای پنوماتیک از طریق روانکاری مناسب.
• تجهیزات کنترلی و شیرهای حساس: فیلتراسیون دقیق رطوبت برای جلوگیری از زنگ‌زدگی و گیرپاژ شیرهای برقی و پروپورشنال.
• سیستم‌های رنگ‌پاشی و پاشش مواد: اگرچه برای این کاربردها فیلترهای ریزتر (مانند فیلترهای میکرو) توصیه می‌شود، اما این واحد به عنوان پیش‌فیلتر، بار روی فیلترهای نهایی را کم می‌کند.
• هرجایی که هوای فشرده به عنوان انرژی محرکه استفاده می‌شود.

دستورالعمل نصب و استفاده بهینه

رعایت نکات نصب و نگهداری، حداکثر کارایی را از واحد مراقبت شما به ارمغان می‌آورد:

نحوه نصب:

1. موقعیت در خط: واحد مراقبت باید اولین قطعه پس از مخزن کمپرسور یا انتهای لوله اصلی و نزدیک به محل مصرف باشد.
2. جهت جریان: حتماً جهت فلش روی بدنه واحد را با جهت جریان هوا (از کمپرسور به مصرف‌کننده) مطابقت دهید.
3. نصب عمودی: واحد را کاملاً عمودی نصب کنید تا تخلیه میعانات به درستی انجام شود.
4. فشار ورودی صفر: قبل از نصب یا انجام هرگونه تعمیر، فشار خط هوا باید کاملاً قطع و تخلیه شود.

نحوه استفاده و نگهداری:

• تخلیه دستی میعانات: در مدل‌های دستی، به محض رسیدن سطح آب به خط نشانگر حداکثر، آن را تخلیه کنید.
• تنظیم دقیق فشار: با چرخاندن ولوم تنظیم، فشار خروجی را دقیقاً روی فشار کاری مورد نیاز قطعات خود تنظیم کنید تا هم اتلاف انرژی نداشته باشید و هم به قطعات فشار بیش از حد وارد نشود.
• کنترل روغن‌زنی: در لوبریکاتور، تنها به میزانی روغن تزریق کنید که قطرات آن در حین کار در چشمی روغن‌پاش قابل مشاهده باشد. تنظیم بیش از حد، باعث آلودگی محیط کار می‌شود.

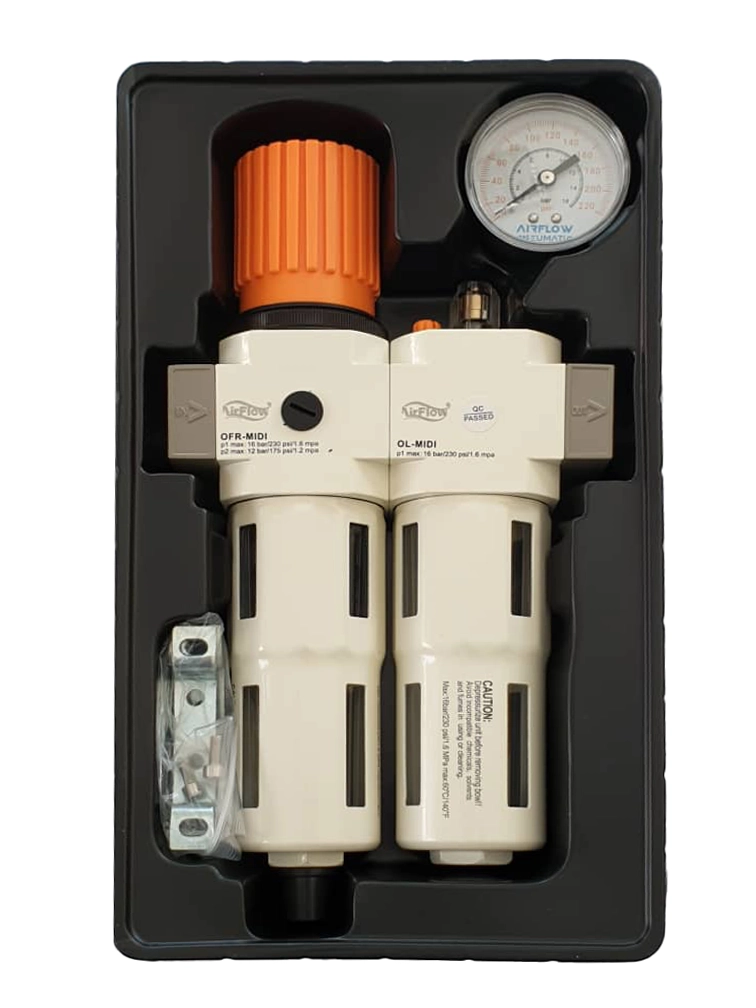

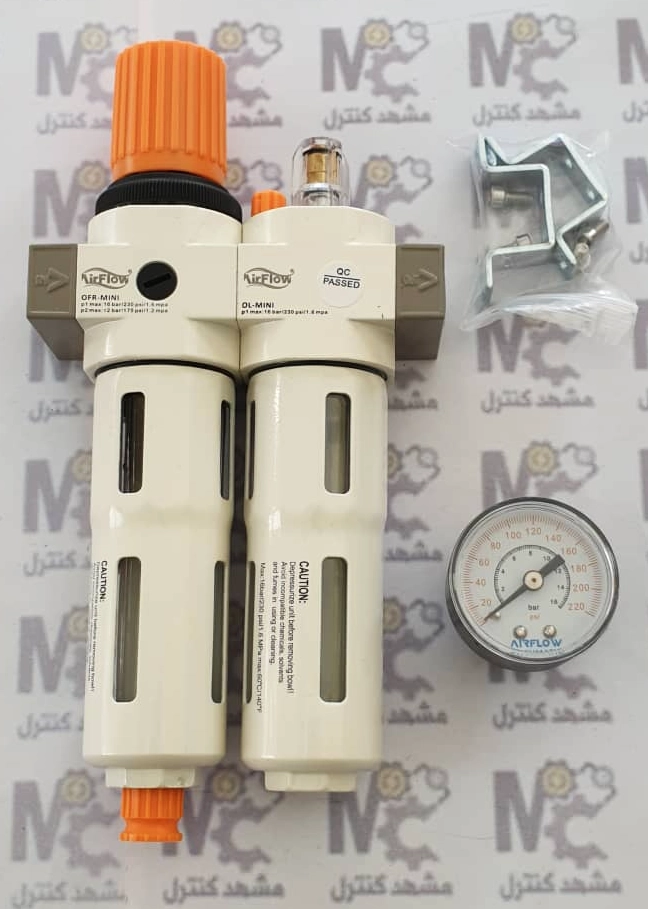

محتویات سفارش و اجزای تشکیل دهنده

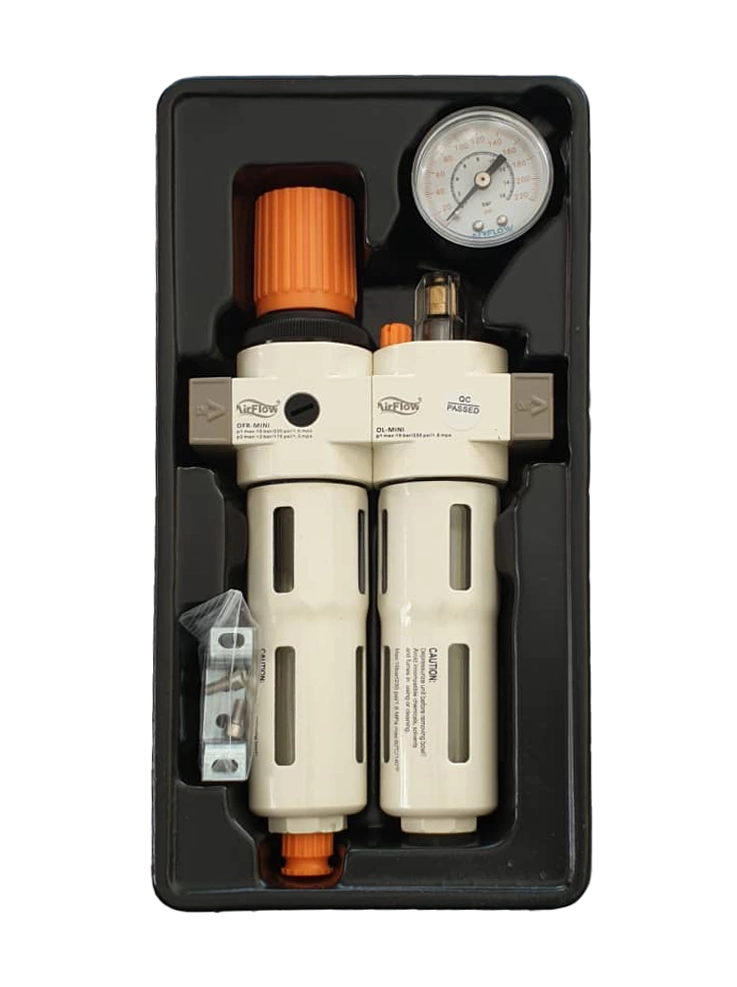

محتویات درون جعبه:

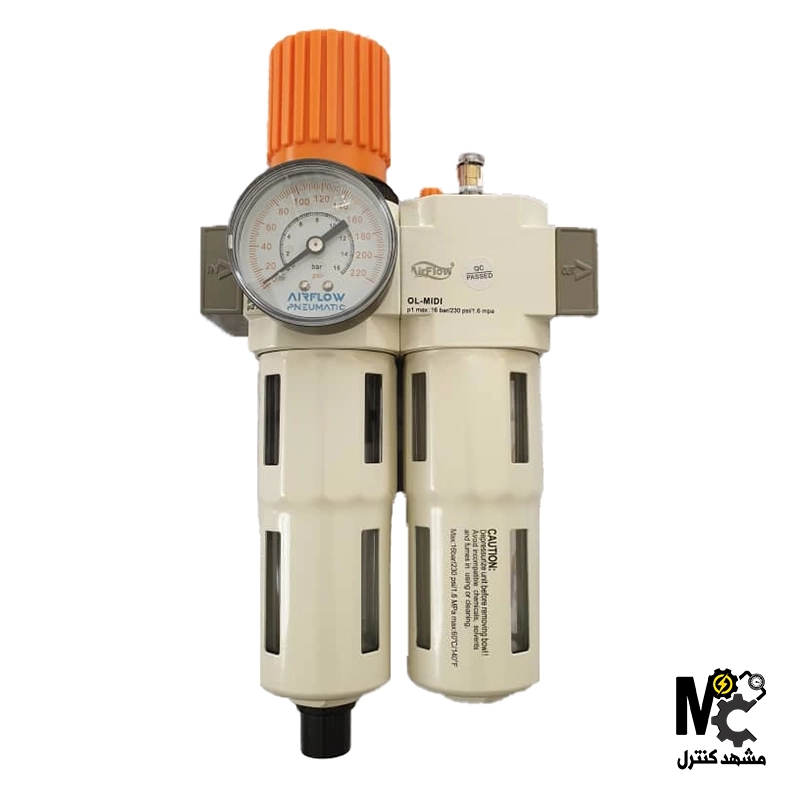

1. واحد مراقبت (F+R+L)

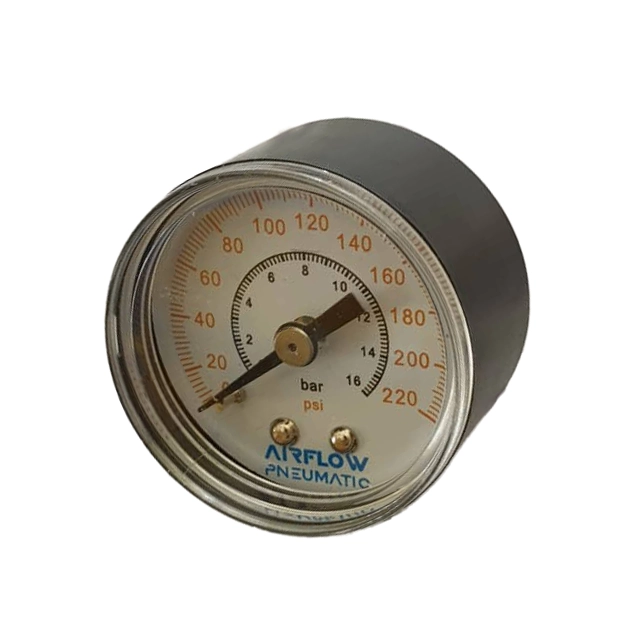

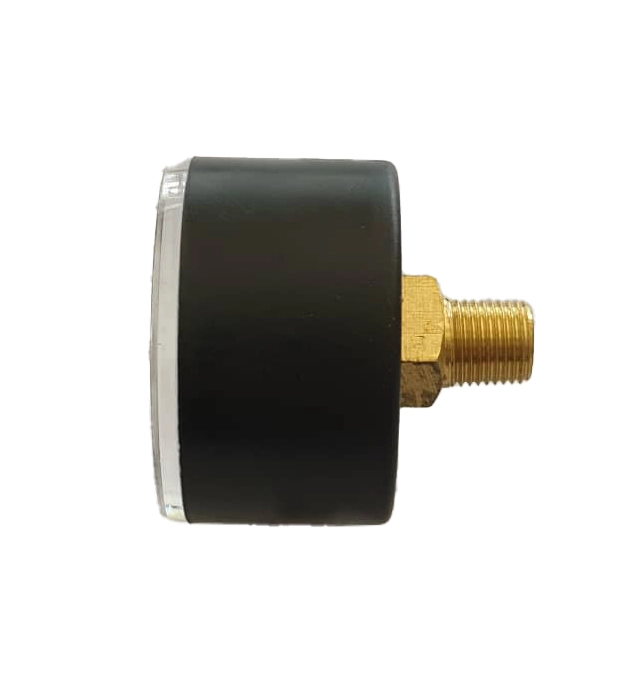

2. یک عدد فشارسنج (گیج)

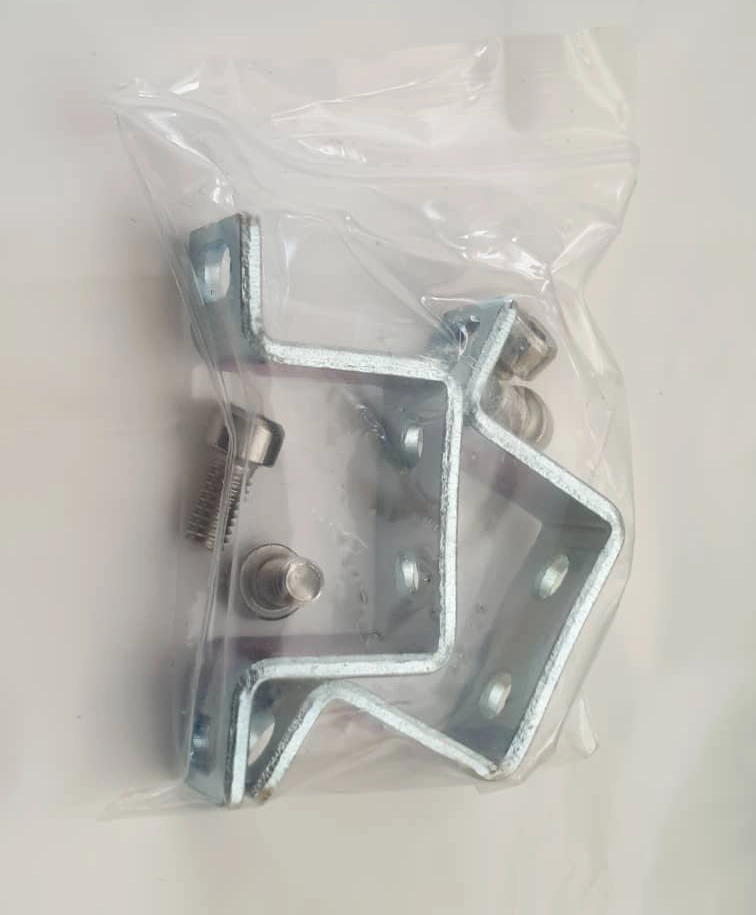

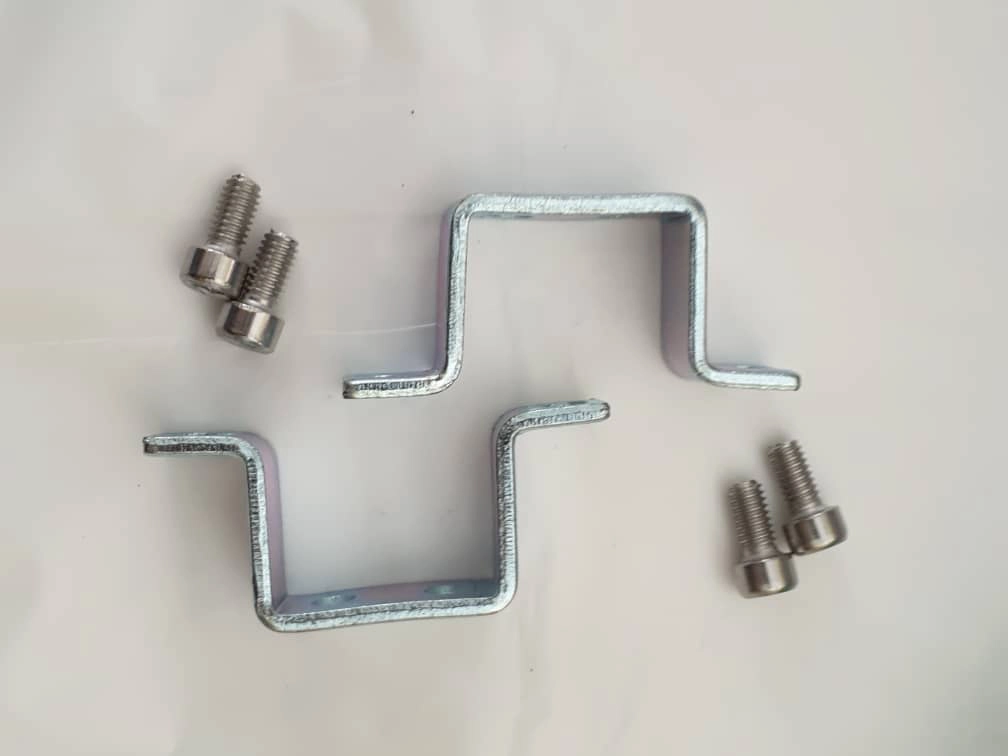

3. دو عدد براکت/بست نگهدارنده همراه با پیچ ها.

چرا باید همین امروز واحد مراقبت طرح فستو را تهیه کنید؟

هر دقیقه که سیستم پنوماتیک شما بدون هوای تمیز، کنترل‌شده و روانکار کار می‌کند، هزاران تومان به قطعات حیاتی آن آسیب می‌رساند. رطوبت باعث زنگ‌زدگی شیرها می‌شود، ذرات ریز باعث سایش جک‌ها می‌شوند و نوسان فشار، دقت و عملکرد سیستم شما را از بین می‌برد. این هزینه‌ها نه تنها در قالب تعمیرات پرهزینه، بلکه در توقف خط تولید و افت کیفیت محصول نیز خود را نشان می‌دهد.

با خرید واحد مراقبت هوا طرح فستو، شما تنها یک قطعه صنعتی نمی‌خرید، بلکه یک بیمه‌نامه دائمی برای سلامت و کارایی تجهیزات پنوماتیک خود خریداری می‌کنید. این محصول با بدنه مقاوم، توانایی تحمل فشار بالا و فیلتراسیون دقیق، از سرمایه شما محافظت کرده و تضمین می‌کند که سیستم پنوماتیک شما با حداکثر راندمان و طولانی‌ترین عمر ممکن کار کند.

سوالات متداول (FAQ)

۱. دلیل بالا بودن حداکثر فشار ورودی (۱۶ بار) چیست؟

• پاسخ: این فشار بالا، یک حاشیه ایمنی بزرگ برای بدنه ایجاد می‌کند. همچنین در سیستم‌های بزرگی که کمپرسور با فشار ۱۲ تا ۱۵ بار کار می‌کند، این واحدها به راحتی قابل استفاده هستند.

۲. چگونه میزان روغن‌زنی را تنظیم کنم؟

• پاسخ: میزان روغن‌زنی توسط یک پیچ تنظیم کوچک در بالای روغن‌زن تنظیم می‌شود. آن را تا جایی بچرخانید که در حین کار ابزار بادی، قطرات ریز روغن به صورت کنترل شده در چشمی شیشه‌ای (سایت گلس) قابل مشاهده باشد.

۳. آیا این واحدها قابلیت جدا شدن دارند؟

• پاسخ: بله، به دلیل طراحی ماژولار، هر جزء (مثلاً روغن‌زن) می‌تواند به راحتی جدا شده و به جای آن یک کوپلینگ یا واحد دیگری اضافه شود.

۴. در چه صورت باید فیلتر ۴۰ میکرون را با ۵ میکرون تعویض کرد؟

• پاسخ: برای کاربردهای حساس به کیفیت هوا مانند دستگاه‌های CNC، تجهیزات اندازه‌گیری دقیق، یا خطوط رنگ‌پاشی، که کوچکترین آلودگی باعث خطا می‌شود، فیلتر ۵ میکرون یا کمتر ضروری است.

۵. چطور متوجه شوم که المنت فیلتر نیاز به تعویض دارد؟

• پاسخ: زمانی که فشار خروجی، حتی با باز بودن کامل رگولاتور، به طور محسوسی از فشار ورودی کمتر شود (افت فشار بالا) و یا المنت فیلتر کثیفی و رنگ غیرعادی به خود بگیرد.

۶. آیا نصب گیج (فشارسنج) ضروری است؟

• پاسخ: بله. بدون گیج، تنظیم دقیق و مانیتورینگ فشار خروجی غیرممکن است و خطر خرابی تجهیزات وجود دارد.

۷. واحد مراقبت را قبل از شیر اصلی نصب کنم یا بعد از آن؟

• پاسخ: همیشه باید قبل از شیر برقی، جک یا ابزارهای مصرف‌کننده نصب شود تا هوای تمیز به آنها برسد.

۸. چرا واحد مراقبت من آب را به خوبی جدا نمی‌کند؟

• پاسخ: دلایل ممکن است شامل: ۱. نصب عمودی نبودن ۲. کاسه فیلتر بیش از حد پر شود ۳. تخلیه نامناسب و… ۴. دمای محیط بسیار پایین باشد.

۹. اگر سیستم پنوماتیک من نیازی به روغن‌کاری نداشته باشد، باید چه کار کنم؟

• پاسخ: می‌توانید مدل دو تکه که فقط فیلتر و رگولاتور دارد را سفارش دهید یا در مدل سه تکه، پیچ تنظیم روغن‌زن را کاملاً ببندید و مخزن آن را خالی بگذارید.

۱۰. آیا این واحدها برای استفاده در فضای باز مناسب هستند؟

• پاسخ: بدنه آلومینیومی مقاومت خوبی دارد، اما بهتر است در یک محفظه محافظ نصب شود تا از تابش مستقیم خورشید و بارندگی دور بماند (دمای کاری را در نظر بگیرید).

۱۱. چگونه عمر واحد مراقبت را افزایش دهم؟

• پاسخ: ۱. تخلیه منظم آب فیلتر ۲. استفاده از روغن مناسب ۳. تنظیم فشار در محدوده مورد توصیه ۴. تعویض المنت فیلتر در صورت لزوم.

۱۲. اصطلاح “نیمه اتوماتیک” در تخلیه به چه معناست؟

• پاسخ: تخلیه نیمه اتوماتیک به این معنی است که میعانات به طور خودکار زمانی تخلیه می‌شوند که فشار خط اصلی (ورودی) قطع شود.

۱۳. آیا رگولاتور فقط فشار را کاهش می‌دهد؟

• پاسخ: بله، وظیفه رگولاتور فقط کاهش و تثبیت فشار است و نمی‌تواند فشار خروجی را بیشتر از فشار ورودی کند.

۱۴. جنس کاسه فیلتر (شیشه) از چیست و آیا در برابر ضربه مقاوم است؟

• پاسخ: کاسه‌ها از پلی‌کربنات شفاف ساخته می شوند. این ماده در برابر ضربه مقاوم است، اما برای افزایش ایمنی در برابر مواد شیمیایی یا ضربات شدید، مدل طرح فستو دارای قاب محافظ فلزی است.

۱۵. اگر در یک مرحله از کار فقط به تنظیم فشار نیاز داشته باشم، آیا می‌توانم فقط رگولاتور را نصب کنم؟

• پاسخ: بله، رگولاتورهای تکی (LR) نیز برای این منظور موجود هستند، اما توصیه می‌شود که همیشه قبل از رگولاتور، حداقل یک فیلتر برای محافظت از رگولاتور و خط داشته باشید.
