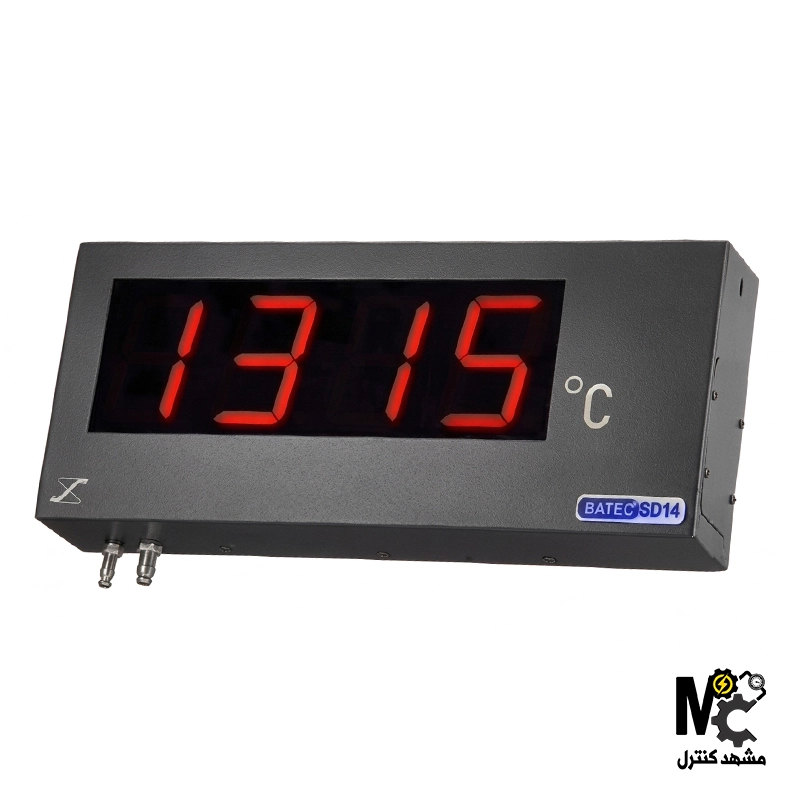

معرفی نمایشگر بزرگ سالنی SD14 برند BATEC (4 کاراکتری)
در سالن‌های تولید بزرگ، کارخانجات صنعتی، انبارها، سوله‌های فرآوری و خطوط اتوماسیون وسیع، پایش پارامترهای حیاتی نظیر دما، فشار، وزن، سرعت خط یا جریان برق از فواصل دور اهمیت فوق‌العاده‌ای دارد. نمایشگرهای کوچک تابلویی که معمولاً روی درب تابلوهای برق نصب می‌شوند، تنها برای اپراتوری که دقیقاً در مجاورت تابلو ایستاده قابل خوانش هستند. هنگامی که لازم باشد تکنسین‌ها، سرپرستان سالن یا مدیران تولید در هر لحظه و از فاصله ۱۰ تا بیش از ۴۰ متری وضعیت عملکرد یک فرآیند را زیر نظر داشته باشند، استفاده از نمایشگرهای سالنی بزرگ (Large Display) الزامی خواهد بود.
اگر در مجموعه صنعتی یا سالن تولید خود به دنبال تجهیزاتی خوانا، باکیفیت و مستحکم هستید تا مقادیر آنالوگ و سنسورهای مختلف را با وضوح عالی در فضاهای بزرگ به نمایش بگذارد، نمایشگر بزرگ سالنی SD14 برند BATEC (4 کاراکتری) یکی از حرفه‌ای‌ترین گزینه‌های موجود در بازار ابزار دقیق است. این تجهیز با بهره‌گیری از سون‌سگمنت‌های سرخرنگ درشت و درخشان، در کنار قابلیت پذیرش سیگنال‌های متنوع، پایش دیداری سالن را به بالاترین سطح می‌رساند. این صفحه نمایش 4 رقمی با دارا بودن مدارات نویزگیر صنعتی، پایداری کاملی را در محیطهای الکترومغناطیسی سخت فراهم میسازد. در این مقاله قصدمان این است که به بررسی جامع مشخصات فنی، کاربردها، اقلام همراه، نحوه نصب و نکات کلیدی این نمایشگر با ورودی مولتی رنج بپردازیم تا انتخابی دقیق و هوشمندانه داشته باشید.
مشخصات فنی و خصوصیات ساختاری نمایشگر بزرگ سالنی SD14 برند BATEC
آگاهی از ابعاد کاراکترها، فاصلهای که ارقام از آن قابل رویت هستند، انواع سیگنال‌های ورودی قابل پذیرش و مشخصات تغذیه پیش از جانمایی دستگاه در دیواره سالن برای هر مهندسی ضروری است. جدول زیر ویژگی‌های فنی شاخص این تجهیز را به صورت خلاصه نشان میدهد:
| پارامتر فنی | مقدار / ویژگی |
| برند و مدل کامل | باتک (BATEC) / مدل SD14 (Large Display) |
| نوع تجهیز | نمایشگر بزرگ سالنی SD14 برند BATEC (4 کاراکتری) |
| تعداد و سایز ارقام | صفحه نمایش 4 رقمی (ارتفاع کاراکتر ۴ اینچ / ۱۰ سانتی‌متر) |
| فاصله قابل رویت | قابلیت خوانش شفاف و دقیق از فاصله ۱۰ تا ۴۰ متری |
| نوع ورودی‌های سنسور | نمایشگر با ورودی مولتی رنج (پشتیبانی از 4-20mA, 0-10V, RTD Pt100, ترموکوپلها) |
| ولتاژ تغذیه دستگاه | ۲۲۰ ولت متناوب (220V AC) / ۵۰-۶۰ هرتز (دارای منبع تغذیه ایزوله) |
| قابلیت مقیاس‌گذاری (Scaling) | برنامه‌ریزی نقطه ممیز (Decimal Point) و بازه نمایش (Zero/Span) |
| نوع بدنه و درجه حفاظت | قاب فلزی/آلومینیومی مستحکم با رنگ کوره‌ای و فریم ضدغبار |
| نحوه نصب | قابلیت نصب روکار دیواری (Wall Mount) یا آویز از سقف (Ceiling Mount) |
تحلیل ویژگی‌های تخصصی:
- وضوح دیداری بالا: ارقام ۱۰ سانتیمتری درخشان در این تجهیز باعث می‌شود اپراتورها بدون نیاز به نزدیک شدن به تابلو، میزان پارامتر فرآیندی را در یک نگاه بررسی کنند.
- ورودی جامع (Multi-Range Input): قابلیت تنظیم نرم‌افزاری ورودی باعث می‌شود بتوانید این دستگاه را مستقیماً به ترانسمیترهای فشار، لودسل‌های وزنی، سنسورهای دما یا خروجی آنالوگ PLC متصل نمایید.
موارد استفاده از این نمایشگر با ورودی مولتی رنج در صنایع
تنوع ورودی‌ها و ابعاد درشت سونسگمنتها باعث شده است که این نمایشگر با ورودی مولتی رنج در طیف وسیعی از محیطهای صنعتی و تجاری به کار گرفته شود:
- سالن‌های پخت و کوره‌های بزرگ صنعتی: نمایش دمای واقعی کوره از فواصل دور برای اپراتورهای خط خردایش و پخت.
- خطوط بستهبندی و سیستم‌های توزین (باسکول): نمایش وزن متریال بارگیری‌شده روی لودسل برای رانندگان و اپراتورهای لیفتراک.
- صنایع دارویی و اتاق‌های پاک (Clean Room): پایش رطوبت نسبی و فشار تفاضلی محیط برای کادر فنی و بازرسان کیفیت.
- صنایع پتروشیمی و مخازن: نمایش میزان سطح مایع (Level) یا فشار خطوط لوله متصل به ترانسمیترهای ۴-۲۰ میلی‌آمپر.
- خطوط مونتاژ و شمارش محصول: اتصال به شمارنده‌ها جهت نمایش تعداد تولید ثبت‌شده در شیفت کاری.
محتویات سفارش و اقلام همراه صفحه نمایش 4 رقمی باتک
هنگامی که این تجهیز سالنی صنعتی را از توزیعکنندگان معتبر اتوماسیون و ابزار دقیق تهیه می‌کنید، پکیج شرکتی شامل اقلام زیر است:
- ۱ عدد نمایشگر بزرگ سالنی SD14 برند BATEC (4 کاراکتری) با بدنه صنعتی مقاوم.
- یراق‌آلات و پایه‌های فلزی مخصوص نصب جهت اتصال محکم به دیوار یا زنجیر آویز سقف.
- کابل تغذیه و گلندهای آب‌بندی ورودی سیم برای جلوگیری از نفوذ گردوغبار.
- دفترچه راهنمای کالیبراسیون و مقیاس‌گذاری ورودی (Scaling Manual) به همراه دیاگرام کامل سیم‌کشی (Wiring Diagram).
نحوه نصب، کالیبراسیون و راه‌اندازی نمایشگر بزرگ سالنی BATEC
اجرای درست مراحل نصب مکانیکی در ارتفاع مناسب و تنظیمات نرم‌افزاری مقیاس‌گذاری، کارکرد بی‌نقص دستگاه را تضمین می‌کند. مراحل نصب به شرح زیر است:
- جانمایی مکانیکی و نصب فیزیکی: محل نصب را روی دیوار یا سازه فلزی سقف انتخاب کنید؛ زاویه دید باید به گونه‌ای باشد که از تمام نقاط اصلی سالن بدون انعکاس نور شدید قابل مشاهده باشد. دستگاه را با پیچ و رولپلاک یا زنجیرهای مهار محکم کنید.
- سیم‌کشی تغذیه برق ۲۲۰ ولت: سیم‌های فاز و نول برق شهری را از گلند تعبیه‌شده عبور داده و به ترمینال‌های Power متصل نمایید.
- سیم‌کشی سیگنال ورودی: کابل شیلددار سیگنال آنالوگ (مثلاً جریان ۴-۲۰ میلی‌آمپر از ترانسمیتر) یا سیم‌های سنسور RTD/ترموکوپل را به ترمینال‌های Input متصل کرده و شیلد کابل را به ارت وصل کنید.
- تنظیمات مقیاس‌گذاری (Input Scaling):
- وارد منوی کالیبراسیون دستگاه شوید.
- نوع سیگنال ورودی (مثلاً 4-20mA) را انتخاب کنید.
- حد پایین سیگنال ($In.Lo = 4mA$) را روی عدد صفر و حد بالا ($In.Hi = 20mA$) را روی عدد دلخواه (مثلاً ۱۰۰.۰) تنظیم کنید.
- جایگاه نقطه ممیز (Decimal Point) را بر اساس دقت مورد نیاز تعیین نمایید.
خرید نمایشگر بزرگ سالنی SD14 برند BATEC (4 کاراکتری) و ارتقای پایش دیداری سالن تولید
اگر در کارخانجات، سالن‌های تولید، خطوط بستهبندی یا انبارداری خود به دنبال یک صفحه نمایش 4 رقمی بسیار خوانا، درخشان و باکیفیت هستید که بتواند تمامی سیگنال‌های آنالوگ و سنسورهای حرارتی را از فواصل دور بازتاب دهد، همین حالا برای خرید نمایشگر بزرگ سالنی SD14 برند BATEC (4 کاراکتری) اقدام کنید. این نمایشگر بزرگ سالنی SD14 برند BATEC (4 کاراکتری) با ساختار صنعتی مقاوم، ورودی مولتیرنج و کالیبراسیون آسان، بهترین ابزار برای مدیریت دیداری فرآیندهای شماست.
جهت دریافت مشاوره فنی ابزار دقیق، استعلام قیمت به‌روز و ثبت سفارشات، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. ارقام ۴ اینچی این نمایشگر بزرگ سالنی تا چه فاصلهای به راحتی قابل خواندن هستند؟
ارقام ۱۰ سانتیمتری این دستگاه با نور سرخرنگ شدید، تا فاصلهای حدود ۴۰ متر در محیطهای سرپوشیده صنعتی به راحتی و بدون فشار به چشم قابل خوانش هستند.
۲. منظور از قابلیت ورودی مولتیرنج در مدل SD14 باتک چیست؟
این قابلیت به شما اجازه میدهد تنها با تغییر تنظیمات در منوی دستگاه، نوع سیگنال ورودی را بین جریان ۴-۲۰mA، ولتاژ ۰-۱۰V، سنسور Pt100 و انواع ترموکوپلها تغییر دهید.
۳. آیا امکان نمایش مقادیر اعشاری روی این صفحه نمایش ۴ رقمی وجود دارد؟
بله، شما میتوانید جایگاه ممیز اعشاری (Decimal Point) را در هر یک از مواضع متناسب با دقت مورد نیاز فرآیند تنظیم کنید.
۴. آیا این نمایشگر سالنی دارای خروجی رله برای اعلان آلارم نیز می‌باشد؟
در برخی سفارشات سری SD14 امکان تعبیه رله خروجی آلارم وجود دارد تا هنگام فراتر رفتن مقادیر از حد مجاز، علاوه بر نمایش، آژیر سالن نیز فعال شود.
۵. در صورت افت یا نوسان شدید برق شبکه سالن، آیا اعداد کالیبره‌شده پاک می‌شوند؟
خیر، دستگاه مجهز به حافظه غیرفرار صنعتی است و تمام تنظیمات مقیاس‌گذاری و کالیبراسیون حین قطعی برق محفوظ باقی می‌مانند.
۶. آیا این دستگاه را میتوان مستقیماً به خروجی آنالوگ PLC متصل کرد؟
بله، کارتهای خروجی آنالوگ ۴-۲۰mA یا ۰-۱۰V در PLC به راحتی به ورودی این نمایشگر متصل شده و مقادیر پردازششده را بزرگنمایی میکنند.
۷. نحوه عملکرد دستگاه در صورت قطعی کابل سیگنال ورودی چیست؟
دستگاه با تشخیص قطعی خط ورودی، علامت چشمکزن خطای سنسور (شبیه o-FL یا Err) را روی سونسگمنتها ظاهر میسازد.
۸. آیا بدنه این نمایشگر در برابر گردوغبار کارگاهی و رطوبت مقاوم است؟
بله، فریم آلومینیومی دستگاه دارای ساختاری محکم و آببندیشده جهت کارکرد در شرایط سخت محیطی صنایع سنگین است.
۹. آیا امکان تغییر میزان درخشش (Brightness) ارقام سونسگمنت وجود دارد؟
بله، در منوی دستگاه گزینهای برای تنظیم شدت نور ارقام تعبیه شده تا در محیطهای کمنور باعث خستگی چشم اپراتورها نشود.
۱۰. راههای اصلی برای اطمینان از اصالت نمایشگر بزرگ سالنی باتک کدامند؟
بررسی پلاک مشخصات فنی، وضوح حکاکی لوگوی BATEC، کیفیت بستهبندی اورجینال شرکتی، هولوگرام اصالت و تهیه از توزیعکنندگان معتبر اتوماسیون صنعتی و ابزار دقیق.
