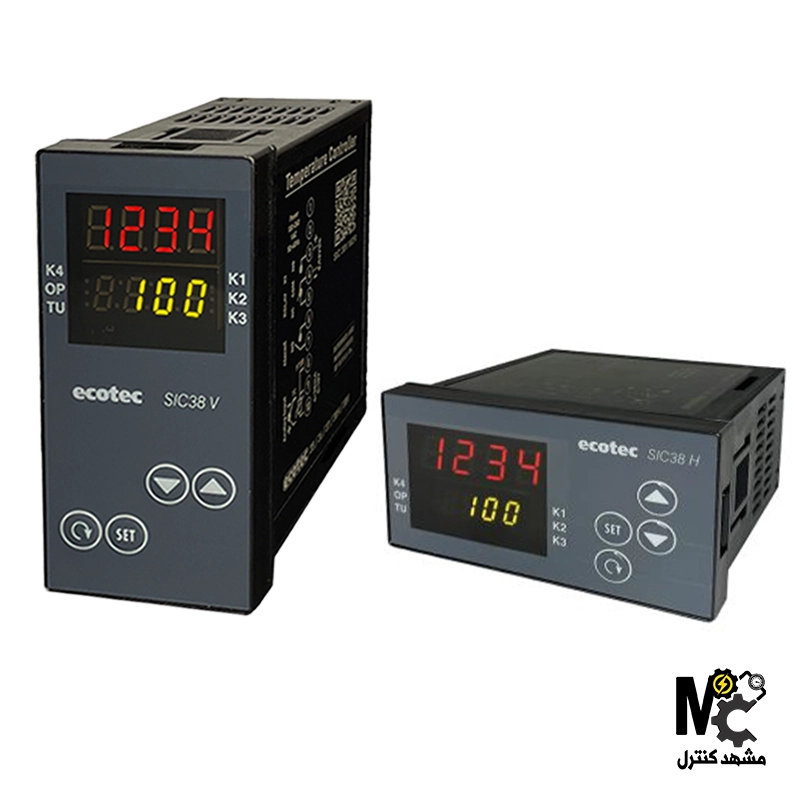

معرفی و بررسی تخصصی ترموستات سری SIC38 برند ECOTEC (مدل SIC38H و SIC38V)
در طراحی تابلوهای برق فرمان، ماشین‌آلات بسته‌بندی، تجهیزات آزمایشگاهی، گرم‌خانه‌ها، سیستم‌های تهویه مطبوع و خطوط فرآیندی صنعتی، چیدمان قطعات روی درب تابلو برق یکی از مهم‌ترین چالش‌های مهندسان برق و طراحان اتوماسیون است. در بسیاری از مواقع، تراکم تجهیزات، محدودیت‌های عرضی یا طولی پنل و نیاز به انطباق با ابعاد سایر نمایشگرها باعث می‌شود که استفاده از یک سایز یا فرم هندسی ثابت برای کنترلر دما، طراحی تابلو را با مشکل مواجه کند. داشتن انعطاف در انتخاب فرم هندسی (افقی یا عمودی) بدون تغییر در کارایی و عملکرد فنی، ابزاری حیاتی برای بهبود جانمایی تجهیزات محسوب می‌شود.
اگر در پروژه‌های اتوماسیون و ساخت تابلوهای برق خود به دنبال یک تجهیز کنترل حرارت دقیق، خوش‌ساخت و با دوام هستید که امکان جانمایی کاملاً انعطاف‌پذیر افقی و عمودی را در اختیارتان بگذارد، ترموستات سری SIC38 برند ECOTEC (مدل SIC38H و SIC38V) بهترین گزینه پیش‌روی شماست. این کنترلر دما تک نقطه ای با ارتقای الگوریتمهای پردازشی و مجهز بودن به نمایشگر بسیار پرنور، کنترل بی‌نقصی را روی تجهیزات سرمایشی و گرمایشی اعمال میکند. در این مقاله قصد داریم به بررسی صفر تا صد مشخصات فنی، اقلام همراه، روش نصب، مقایسه تخصصی دو فرم هندسی و نکات کاربردی این نمایشگر دما ECOTEC بپردازیم تا با دیدی کاملاً مهندسی خریدی هوشمندانه انجام دهید.
مشخصات فنی و خصوصیات ساختاری ترموستات‌های سری SIC38 اکوتک
شناخت دقیق پارامترهای الکتریکی، بازه پایش دما، ولتاژ تغذیه و خروجی فرمان پیش از برش‌کاری و مونتاژ روی تابلو برای هر تکنسینی ضروری است. جدول زیر مشخصات فنی شاخص این تجهیز را به صورت خلاصه نشان میدهد:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | اکوتک (ECOTEC) |
| مدل‌های اصلی سری | SIC38H (افقی) و SIC38V (عمودی) |
| نوع تجهیز | ترموستات سری SIC38 برند ECOTEC (مدل SIC38H و SIC38V) |
| نوع ورودی سنسور | پشتیبانی از ورودی‌های NTC / PTC / Pt100 (متناسب با تیپ سفارش) |
| بازه اندازه‌گیری و کنترل | ۵۰- الی ۲۰۰+ درجه سانتی‌گراد (بسته به نوع پروب متصل) |
| ولتاژ تغذیه دستگاه | ۲۲۰ ولت متناوب (220V AC) / ۵۰-۶۰ هرتز |
| نوع و ظرفیت خروجی | ۱ خروجی رله فرمان (کنتاکت COM / NO / NC با ظرفیت ۱۰ آمپر) |
| نمایشگر و رابط کاربری | نمایشگر دما ECOTEC با سون‌سگمنت‌های سرخ‌رنگ درخشان |
| ابعاد و نوع نصب | توکار تابلویی (Panel Mount) با فریم استاندارد افقی (96×48) و عمودی (48×96) |
تحلیل ویژگی‌های تخصصی:
طراحی انعطاف‌پذیر دوگانه: این سری با ارائه دو فرم افقی و عمودی، دست طراح تابلو را برای بهینه‌سازی فضای درب تابلو برق کاملاً باز می‌گذارد.
پایداری عالی در برابر نویز: فیلترهای آنالوگ و دیجیتال داخلی این دستگاه باعث جلوگیری از اختلال در قرائت دما حین سوئیچینگ کنتاکتورهای قدرتمند می‌شود.
مقایسه ۳ مدل این محصول (بدون کنترل PID – دارای کنترل PID – دارای کنترلر PID_TIMER) از نظر قابلیت ها
کمپانی اکوتک سری SIC37 را جهت پوشش کامل تمامی سطوح دما در صنایع مختلف، در ۳ نسخه اصلی بر پایه قابلیت کنترل PID طراحی کرده است:
۱. مدل SIC37 (نسخه پایه):
- دارای کنترل خاموش/روشن (ON/OFF)
- دارای آلارم (ALARM)
- فاقد کنترل PID
۲. مدل SIC37-PID (نسخه صنعتی):
- دارای کنترل خاموش/روشن (ON/OFF)
- دارای آلارم (ALARM)
- دارای کنترل PID
۳. مدل SIC37-TC (نسخه حرفه‌ای):
- دارای کنترل خاموش/روشن (ON/OFF)
- دارای آلارم (ALARM)
- دارای کنترل PID-TIMER
مقایسه ۲ مدل ترموستات افقی SIC38H و ترموستات عمودی SIC38V
تفاوت اصلی میان ترموستات افقی SIC38H و ترموستات عمودی SIC38V در فرم هندسی پنل جلویی، ابعاد برش تابلویی و نحوه چیدمان کلیدها و ارقام نمایشگر است، در حالی که از نظر پردازنده داخلی و عملکرد الکتریکی کاملاً یکسان هستند:

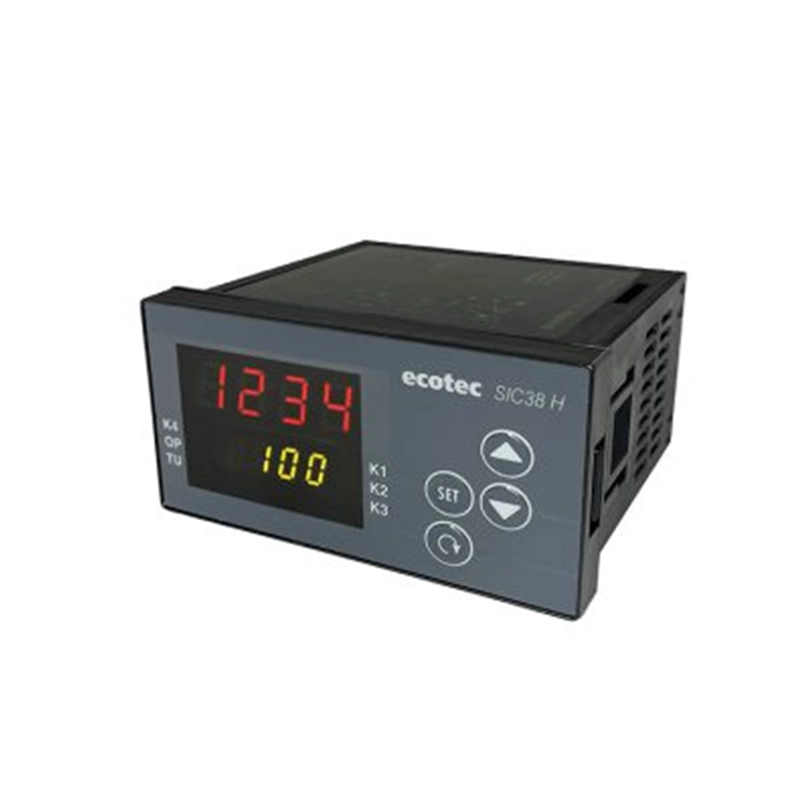

۱. مدل SIC38H (فرم افقی / Horizontal):
ابعاد بدنه و پنل: 48 میلی‌متر عرض در 96 میلی‌متر ارتفاع (برش تابلویی 96×48 میلی‌متر).
نحوه قرارگیری ارقام: نمایش افقی اعداد سون‌سگمنت با کلیدهای تنظیم در سمت راست یا پایین.
کاربرد اصلی: متداول‌ترین سایز برای تابلوهای برق فرعی، کنترل‌باکس‌های افقی، دستگاه‌های بسته‌بندی و یخچال‌های صنعتی که فضای طولی بیشتری روی درب دارند.

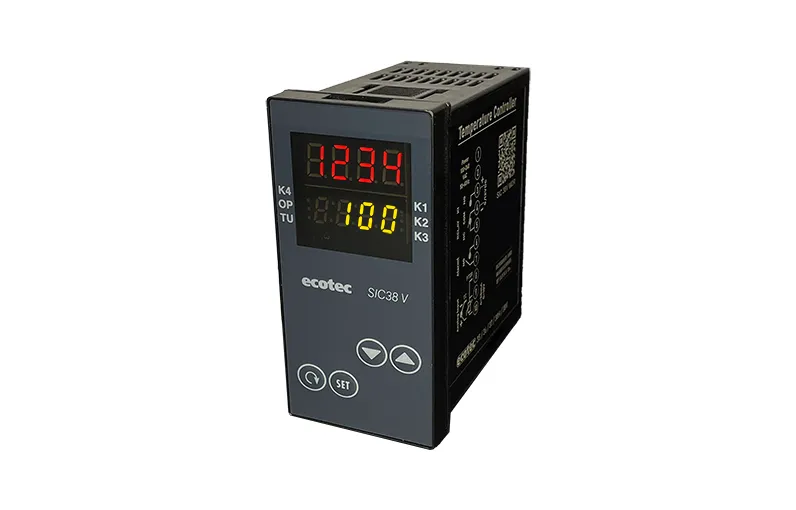

۲. مدل SIC38V (فرم عمودی / Vertical):
ابعاد بدنه و پنل: 96 میلی‌متر عرض در 48 میلی‌متر ارتفاع (برش تابلویی 48×96 میلی‌متر).
نحوه قرارگیری ارقام: نمایش عمودی ارقام با کلیدهای تنظیم در بالا و پایین پنل.
کاربرد اصلی: ویژه تابلوهای فرمان فشرده، ستون‌های باریک ماشین‌آلات صنعتی، و پنل‌هایی که با محدودیت شدید عرضی مواجه بوده اما فضای ارتفاعی مناسبی دارند.
محتویات سفارش و اقلام همراه نمایشگر دما ECOTEC
هنگامی که این تجهیز اورجینال را از توزیع‌کنندگان معتبر اتوماسیون صنعتی و ابزار دقیق تهیه می‌کنید، بسته‌بندی شرکتی شامل اقلام زیر است:
۱ عدد دستگاه ترموستات سری SIC38 برند ECOTEC (مدل SIC38H یا SIC38V متناسب با ثبت سفارش).
۱ عدد پروب سنسور دما استاندارد با کابل روکش‌دار مقاوم در برابر رطوبت.
گیره‌ها و بست‌های مهار مکانیکی کشویی جهت تثبیت محکم بدنه روی کادر تابلویی.
واشر لاستیکی آب‌بندی دور فریم جهت جلوگیری از نفوذ گردوغبار کارگاهی.
دفترچه راهنمای تنظیمات منو و کالیبراسیون به همراه دیاگرام کامل سیم‌کشی (Wiring Diagram).
نحوه نصب، سیم‌کشی و تنظیمات ترموستات اکوتک سری SIC38
اجرای دقیق مراحل نصب مکانیکی و سیم‌کشی صحیح ترمینال‌ها، عملکرد بدون خطا و طول عمر بالای کنتاکت‌های خروجی را تضمین می‌سازد. مراحل نصب به شرح زیر است:
برش روی درب تابلو برق: بر اساس مدل انتخابی (SIC38H افقی یا SIC38V عمودی)، برشی مستطیلی با ابعاد دقیق (۷۱×۲۹ یا ۲۹×۷۱ میلی‌متر) روی درب تابلو ایجاد کرده و دستگاه را جای‌گذاری کنید.
فیکس کردن بدنه با بست‌های کشویی: بست‌های مهار جانبی را از پشت محکم کنید تا دستگاه حین فشردن دکمه‌ها حرکت نکند.
سیم‌کشی ورودی سنسور: سیم‌های پروب سنسور را به ترمینال‌های ورودی متصل کنید (در صورت استفاده از Pt100 سه سیمی، ترمینال جبران‌ساز را متصل نمایید).
سیم‌کشی تغذیه ۲۲۰ ولت: فاز و نول شبکه برق متناوب را به ترمینال‌های تغذیه (Power) متصل کنید.
سیم‌کشی مدار فرمان خروجی:
فاز اصلی مدار فرمان را به پایه مشترک (COM) رله متصل نمایید.
برای سیستم‌های گرمایشی خروجی NO را به بوبین کنتاکتور هیتر وصل کنید.
برای سیستم‌های سرمایشی خروجی را به مدار فرمان کمپرسور یا فن متصل کرده و مد کاری منو را روی C تنظیم کنید.
خرید ترموستات سری SIC38 برند ECOTEC (مدل SIC38H و SIC38V) و ارتقای جانمایی تابلو برق
اگر در پروژه‌های اتوماسیون، ساخت تابلوهای برق یا نگهداری تجهیزات صنعتی خود به دنبال یک کنترلر دما تک نقطه ای دقیق، بادوام، خوش‌قیمت و با دو فرم جانمایی افقی و عمودی هستید، همین حالا برای خرید ترموستات سری SIC38 برند ECOTEC (مدل SIC38H و SIC38V) اقدام کنید. این خانواده تجهیزات با کیفیت ساخت عالی، نمایشگر شفاف و نصب آسان، بهترین پاسخ را به نیازمندی‌های تابلویی شما ارائه میدهد.
جهت دریافت مشاوره فنی ابزار دقیق، استعلام قیمت به‌روز و ثبت سفارشات، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. آیا عملکرد فنی و سختافزار داخلی دو مدل SIC38H و SIC38V با یکدیگر تفاوت دارد؟
خیر، برد الکترونیکی، پردازنده و الگوریتمهای کنترلی هر دو مدل کاملاً یکسان بوده و تنها تفاوت آنها در ظاهر فریم (افقی و عمودی) و ابعاد برش روی درب تابلو است.
۲. نحوه تغییر مد کاری از گرمایش (Heating) به سرمایش (Cooling) در این ترموستات چگونه است؟
با ورود به منوی تنظیمات اصلی و تغییر پارامتر Mode بین گزینههای H (گرمایش) و C (سرمایش)، حالت قطع و وصل رله خروجی بر اساس کاهش یا افزایش دما تغییر میکند.
۳. آیا امکان تعریف کلمه عبور (Password) برای جلوگیری از دستکاری منو وجود دارد؟
بله، در منوی تنظیمات دستگاه گزینهای برای قفلگذاری تعبیه شده است تا اپراتورهای غیرمجاز نتوانند پارامترها و ستپوینت را تغییر دهند.
۴. منظور از پارامتر هیسترزیس (Hysteresis) در این کنترلر دما چیست؟
بازه فاصله دمایی است که تعیین میکند پس از خاموش شدن رله در دمای ستپوینت، دما چقدر باید تغییر کند تا رله مجدداً روشن شود؛ این قابلیت از کلیدزنی مکرر جلوگیری میکند.
۵. در صورت بروز قطعی در پروب سنسور، دستگاه چه هشداری نشان میدهد؟
دستگاه بلافاصله روی سونسگمنتها کد خطای قطعی سنسور (شبیه o-PE یا Err) را نمایش داده و خروجی رله را جهت حفظ ایمنی مدار قطع میکند.
۶. آیا این نمایشگر دما ECOTEC قابلیت کالیبراسیون و اصلاح خطای سنسور (Offset) را دارد؟
بله، با استفاده از پارامتر Offset در منو میتوان عدد نمایش دادهشده روی صفحه را با یک دماسنج کالیبره مرجع کاملاً تطبیق داد.
۷. حداکثر توان قابل کنترل توسط رله خروجی این دستگاه چقدر است؟
رله داخلی ۱۰ آمپری برای مدارات فرمان مناسب است و برای بارهای سنگین هیتر یا کمپرسور حتماً باید از کنتاکتور یا رله حالت جامد (SSR) استفاده شود.
۸. آیا با قطع برق شبکه، تنظیمات منو و دمای تنظیمی دستگاه پاک می‌شوند؟
خیر، این ترموستات مجهز به حافظه غیرفرار (EEPROM) است و تمام مقادیر حین قطعی برق بدون تغییر محفوظ باقی می‌مانند.
۹. آیا میتوان از سنسورهای Pt100 برای دقتهای بالاتر در این مدل استفاده کرد؟
بله، تیپهای سفارشی سری SIC38 امکان اتصال سنسورهای Pt100 را داشته و دقت پایش بالاتری را در دماهای مثبت ارائه میدهند.
۱۰. مهم‌ترین فاکتورها برای تشخیص اصالت ترموستات اکوتک سری SIC38 کدامند؟
بررسی پلاک مشخصات فنی و حکاکی لوگوی ECOTEC روی بدنه، کیفیت بسته‌بندی شرکتی، هولوگرام اصالت و تهیه از توزیع‌کنندگان معتبر اتوماسیون صنعتی و ابزار دقیق.
