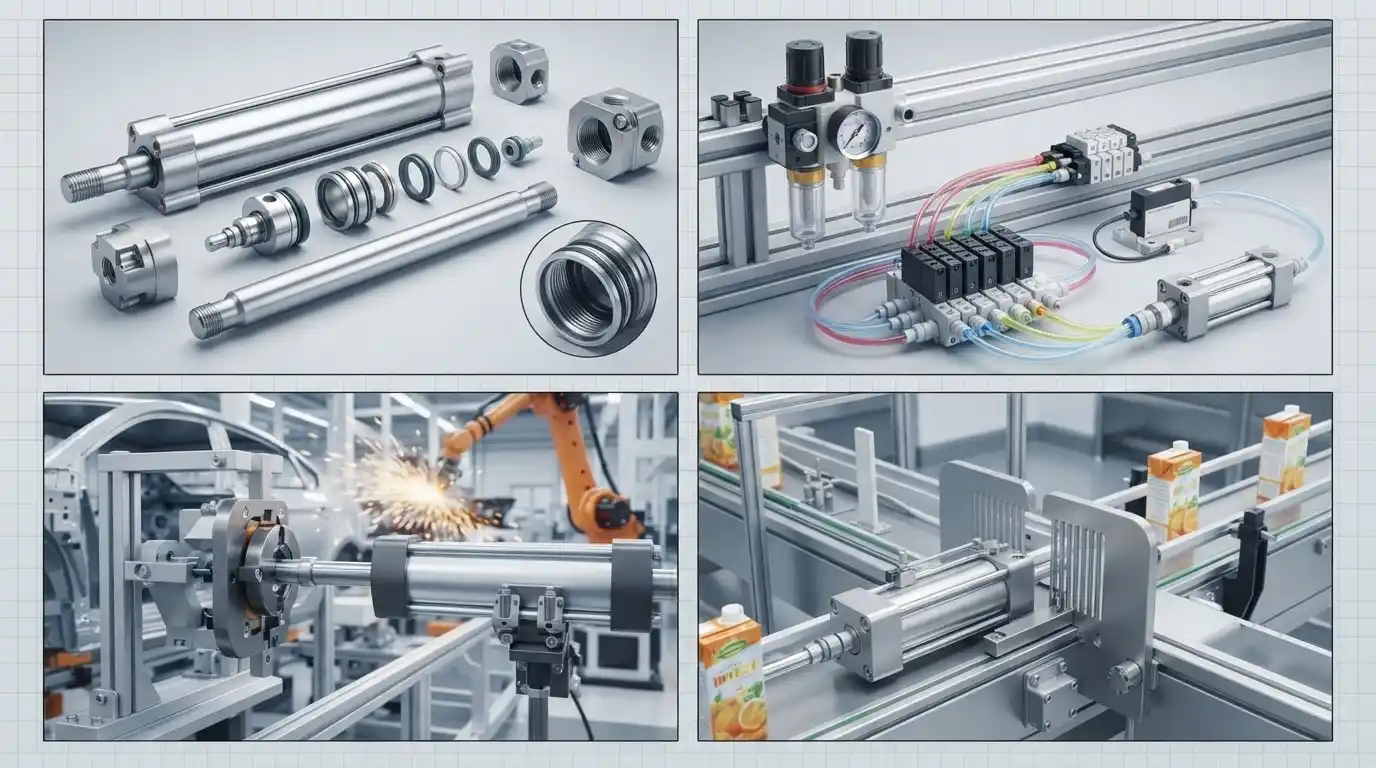

راهنمای جامع انتخاب و خرید سیلندر پنوماتیک (انواع، مشخصات و کاربردها)

در دنیای اتوماسیون صنعتی و خطوط تولید مدرن، تبدیل انرژی هوای فشرده به حرکت مکانیکی خطی، نقش حیاتی در انجام فرآیندهای گوناگون ایفا می‌کند. طراحان سیستم‌های کنترل و مهندسان نگهداری و تعمیرات همواره به دنبال محرک‌هایی هستند که سرعت، دقت و دوام بالایی را در فضای محدود صنعتی فراهم کنند. در میان تجهیزات اصلی انتقال قدرت بادی، سیلندر پنوماتیک به عنوان قلب تپنده سیستم‌های جابجایی شناخته می‌شود. انتخاب درست این تجهیزات، راندمان کلی خط تولید را افزایش داده و توقف‌های ناخواسته را به حداقل می‌رساند.

در این مقاله تخصصی از وب‌سایت، قصد داریم به بررسی جامع، ساختار فنی، سایزبندی‌ها، کاربردها و نکات کلیدی پیش از خرید این تجهیزات پرداخته و به شما در انتخاب بهترین گزینه کمک کنیم.

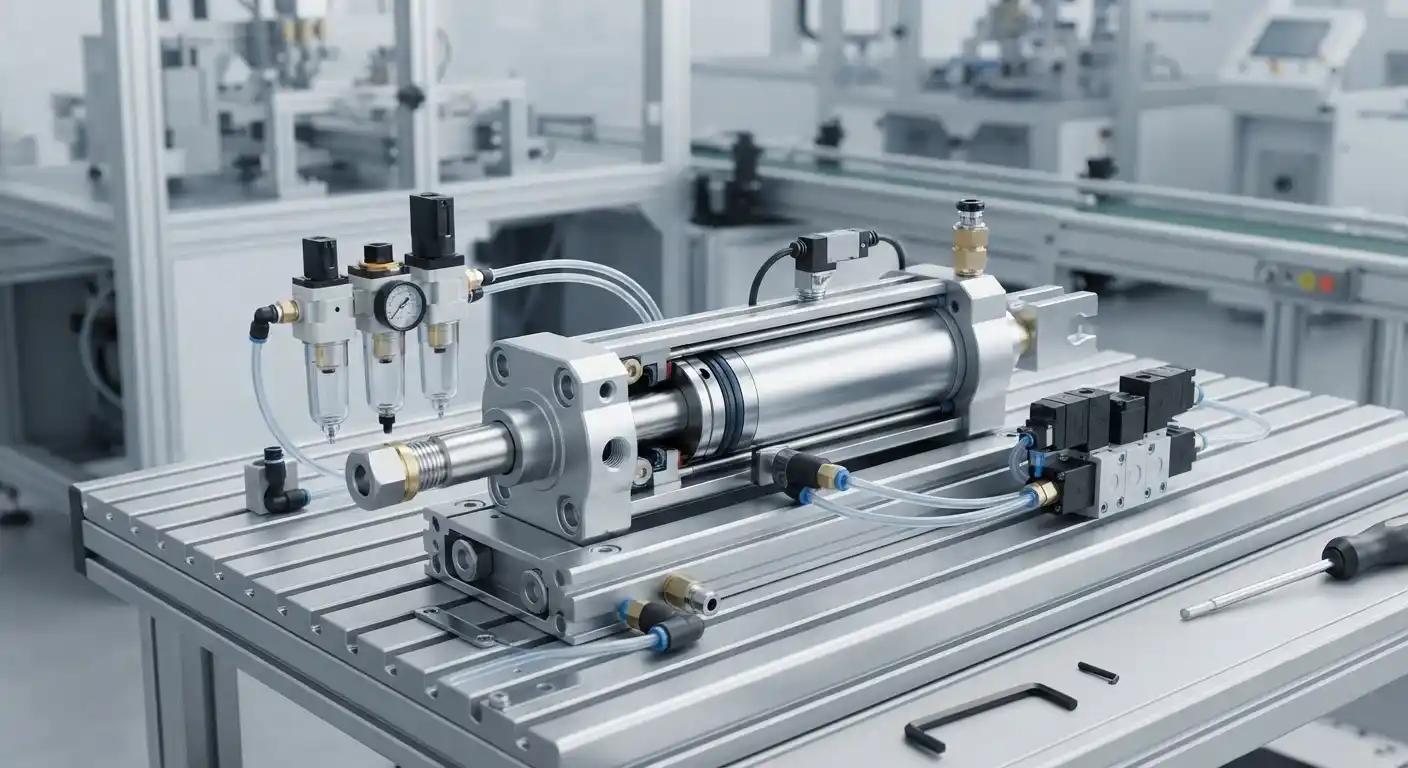

معرفی سیلندر های هوای فشرده و نقش حیاتی آن‌ها

به زبان ساده، سیلندر پنوماتیک یک محرک مکانیکی است که از فشار هوای فشرده برای ایجاد نیروی حرکتی رفت و برگشتی (خطی) استفاده می‌کند. این قطعات با دریافت هوا از طریق شیرهای برقی، پیستون داخلی را جابجا کرده و عمل فشردن، هدایت، بالا بردن یا نگهداری قطعات را انجام می‌دهند.

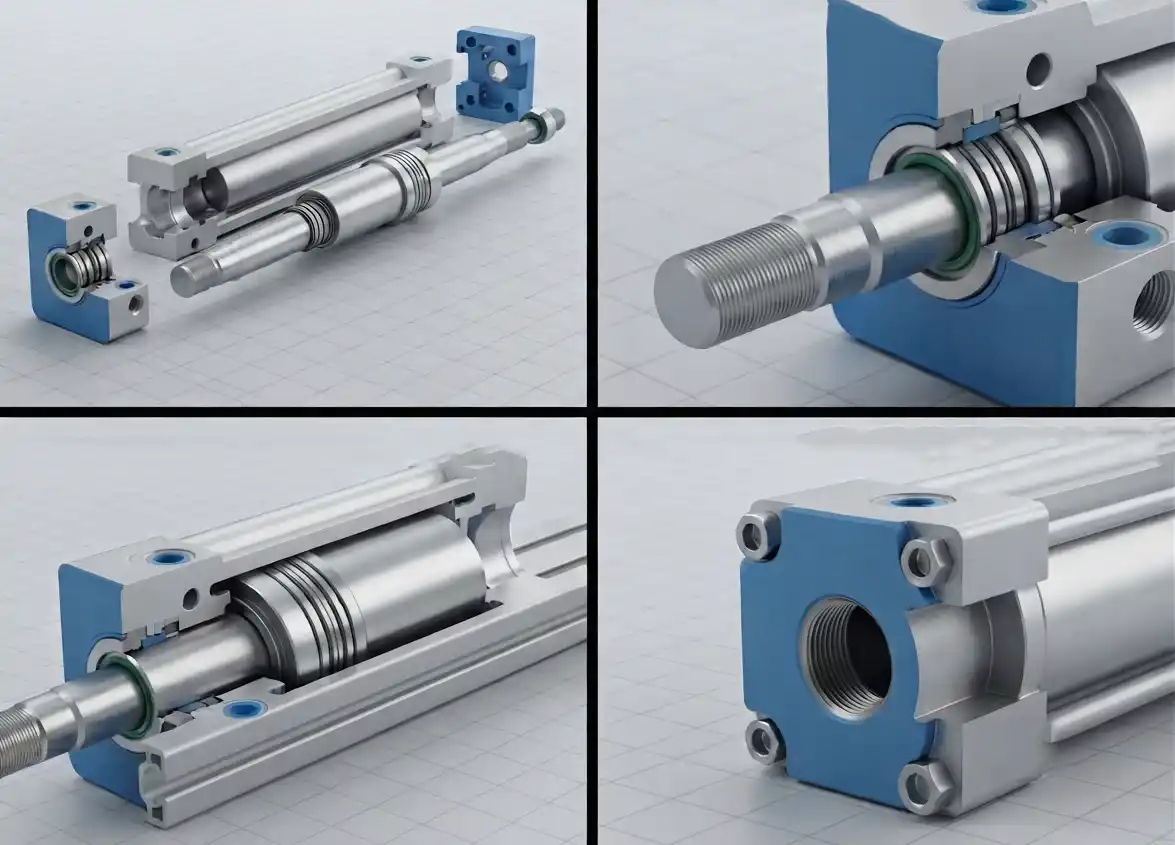

طراحی و ساخت جک پنومات

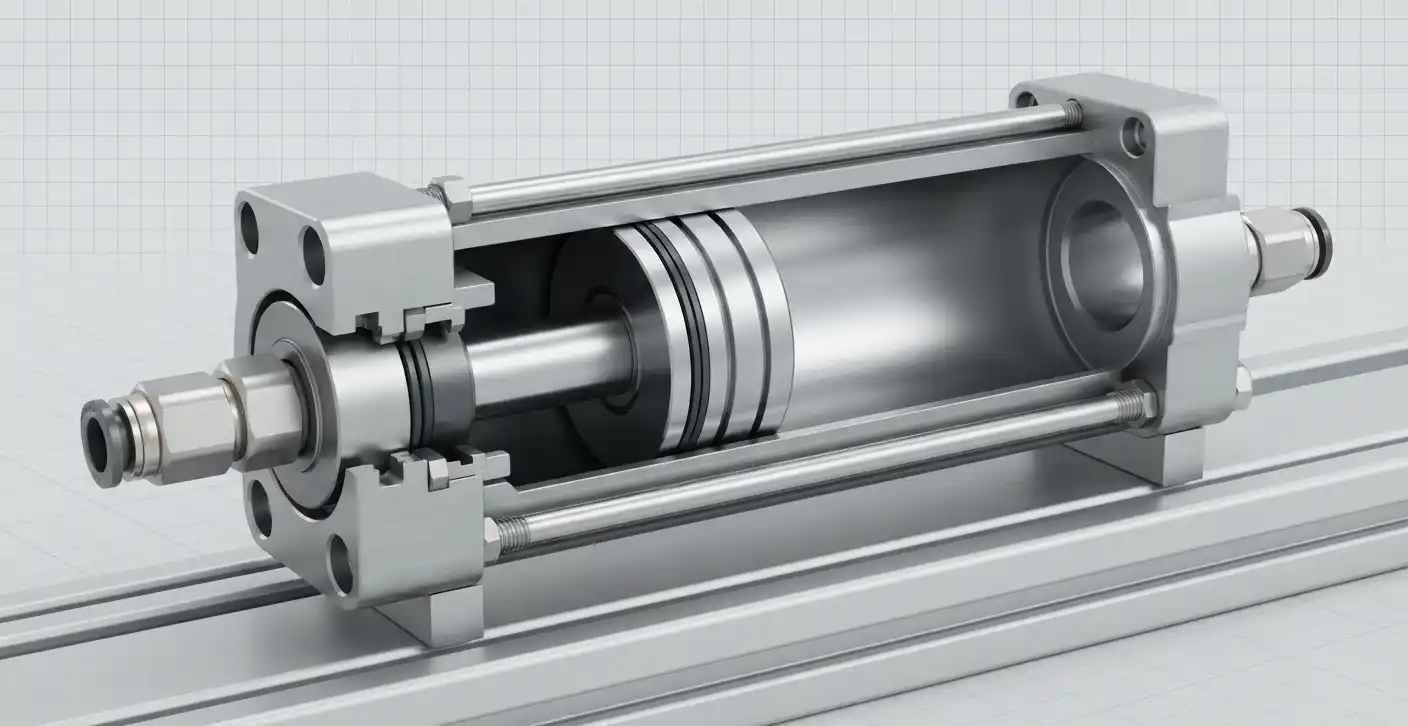

ساختار داخلی و بدنه این تجهیزات به‌گونه‌ای مهندسی شده است که تحمل فشارهای بالا و سیکل‌های کاری مداوم را داشته باشد. اجزای اصلی تشکیل‌دهنده یک جک پنومات استاندارد شامل موارد زیر است:

• بدنه استوانه‌ای (Barrel): معمولاً از جنس آلیاژ آلومینیوم آنودایز شده سخت ساخته می‌شود که در برابر سایش و خوردگی مقاومت عالی دارد.
• پیستون (Piston): بخش متحرک داخلی که نیروی هوای فشرده را دریافت کرده و به شفت منتقل می‌کند. روی پیستون معمولاً واشرهای آب‌بندی (پکینگ) تعبیه شده است تا از نشتی هوا جلوگیری شود.
• شفت یا میله پیستون (Piston Rod): ساخته شده از فولاد ضدزنگ (استنلس استیل) سنگ‌خورده که وظیفه انتقال نیرو به بیرون از بدنه را بر عهده دارد.
• درپوش‌های دو انتها (Caps): دارای پورت‌های ورود و خروج هوا و رزوه‌های اتصال که ساختار کلی سیلندر را مستحکم نگه می‌دارند.

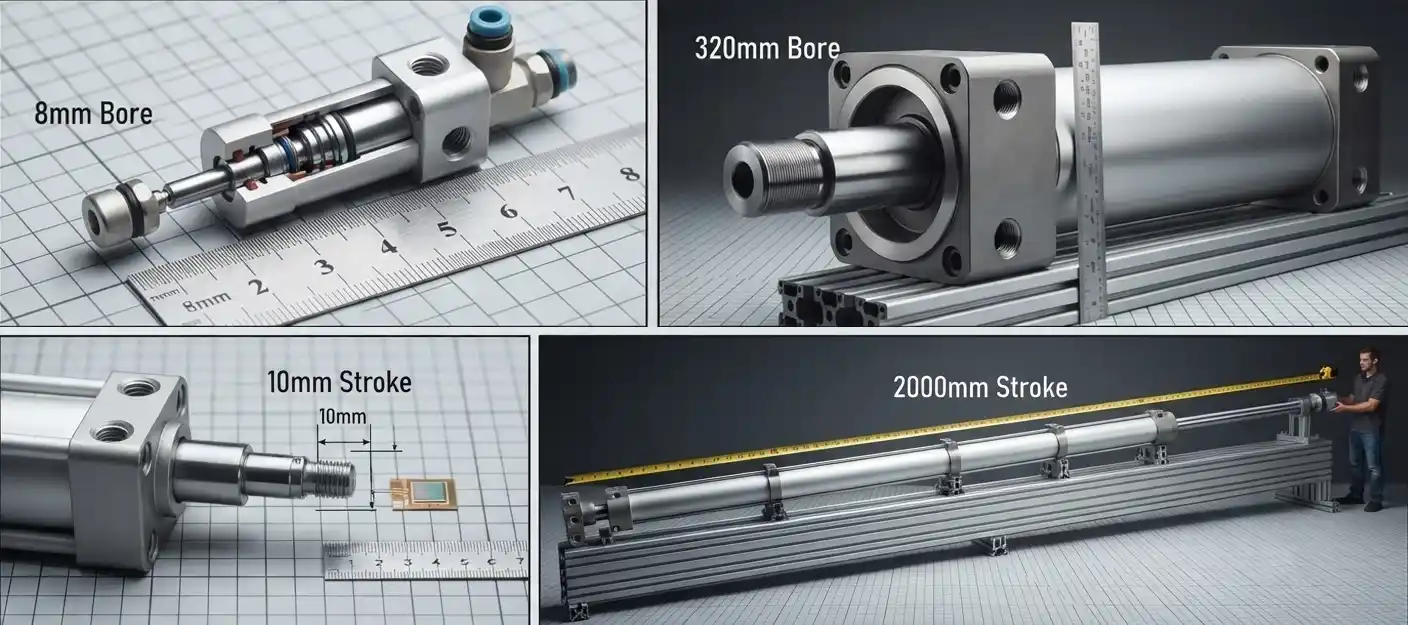

بازه سایزی کورس و قطر سیلندر هوای فشرده

یکی از مهم‌ترین مراحل در طراحی یک مدار بادی، انتخاب درست ابعاد فیزیکی محرک است. این تجهیزات بر اساس دو پارامتر اصلی یعنی قطر پیستون (Bore Size) و کورس حرکتی (Stroke) دسته‌بندی می‌شوند:

۱. قطر پیستون (Bore)

قطر داخلی لوله سیلندر تعیین‌کننده میزان نیروی خروجی دستگاه است. سایزهای پرکاربرد صنعتی معمولاً از قطرهای کوچک 8 میلی‌متر (برای کارهای ظریف الکترونیکی) شروع شده و تا قطرهای بزرگ‌تر مانند 250 یا 320 میلی‌متر (برای کاربردهای پرقدرت پرس و برش) ادامه می‌یابد.

۲. کورس حرکتی (Stroke)

کورس به معنای میزان جابجایی طولی شفت از نقطه صفر تا انتهای مسیر است. این بازه می‌تواند از 10 میلی‌متر در مدل‌های مینیاتوری تا بیشتر از 2000 میلی متر (2 متر) در مدل‌های سفارشی متغیر باشد. انتخاب کورس مناسب مانع از ایجاد تنش‌های مکانیکی مخرب در انتهای مسیر شفت می‌شود.

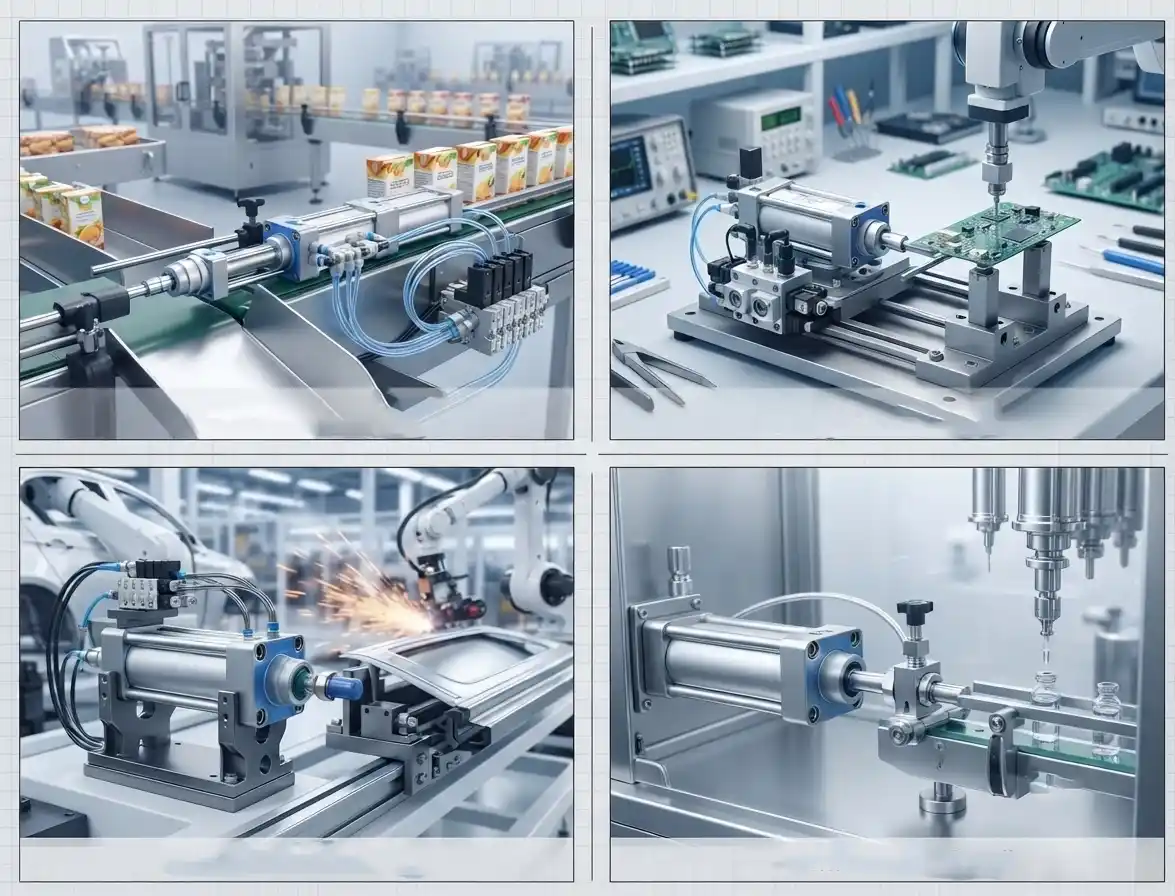

کاربردها در صنایع مختلف

به دلیل تنوع بالای ساختاری، این قطعات در طیف وسیعی از صنایع به کار گرفته می‌شوند. مهم‌ترین موارد استفاده عبارتند از:

• خطوط بسته‌بندی و صنایع غذایی: جهت هدایت کارتن‌ها، جابجایی اقلام روی تسمه نقاله و بسته‌بندی محصولات.
• ماشین‌آلات مونتاژ و الکترونیک: برای فیکس کردن بردهای الکترونیکی و قطعات ریز با دقت بالا.
• صنایع خودروسازی: در ربات‌های خطوط رنگ، جوشکاری نقطه‌ای و پرس‌های قطعات فلزی.
• تجهیزات پزشکی و داروسازی: برای کنترل دریچه‌ها و جابجایی بطری‌ها و اقلام دارویی در محیط‌های استریل.

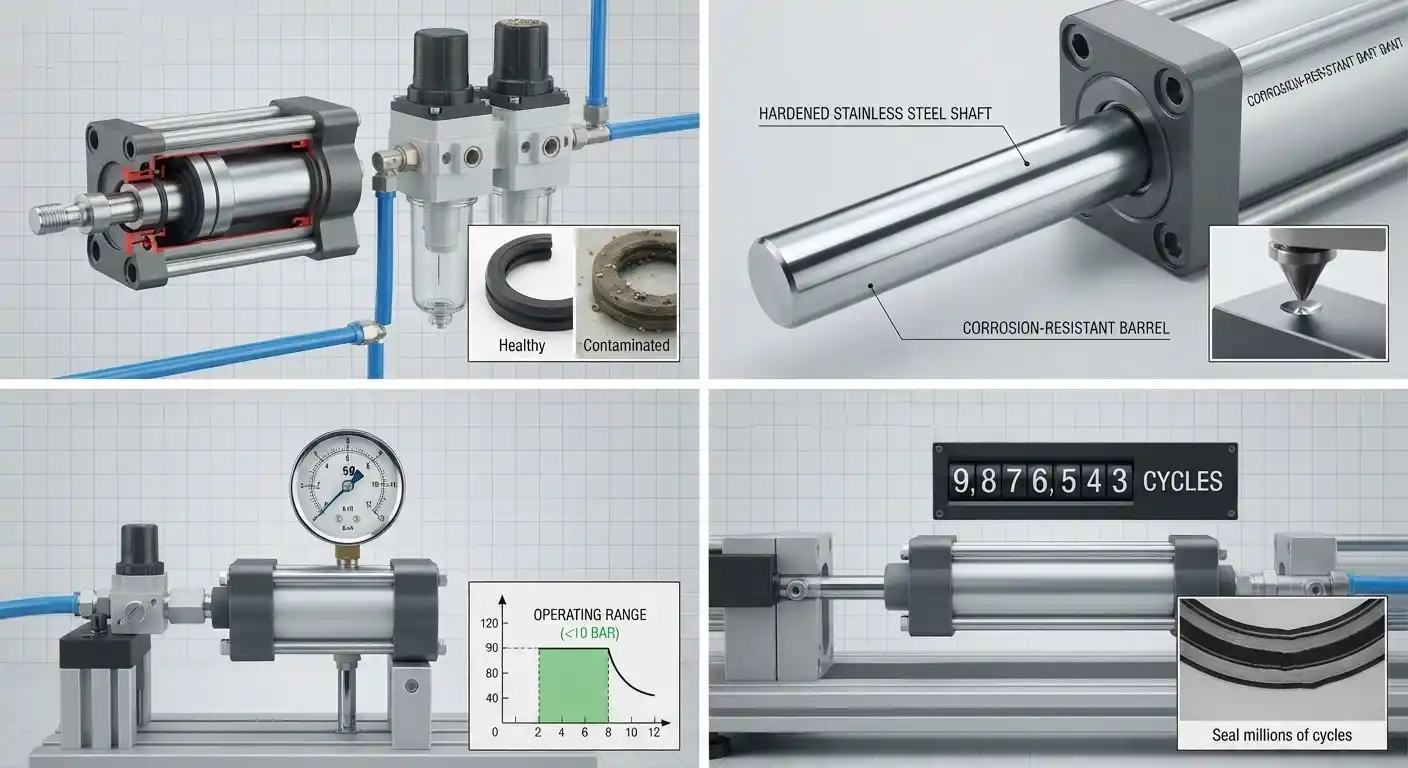

طول عمر و پایداری عملکردی

یکی از دغدغه‌های اصلی واحدهای نگهداری و تعمیرات، دوام قطعات در شرایط سخت کاری است. عوامل زیر بر طول عمر این تجهیزات تأثیر مستقیم دارند:

• کیفیت هوای ورودی: استفاده از واحد مراقبت شامل فیلتر و رگولاتور برای حذف رطوبت و ذرات معلق، حیاتی‌ترین عامل در افزایش طول عمر واشرها و پکینگ‌های داخلی است.
• متریال ساخت: استفاده از شفت‌های استیل سخت‌کاری‌شده و بدنه‌های مقاوم در برابر زنگ‌زدگی، سیکل کاری قطعه را به میلیون‌ها بار رفت و برگشت می‌رساند.
• رعایت محدوده فشار: کارکرد در بازه استاندارد فشار (معمولاً تا ۱۰ بار) از آسیب به بخش‌های آب‌بندی جلوگیری می‌کند.

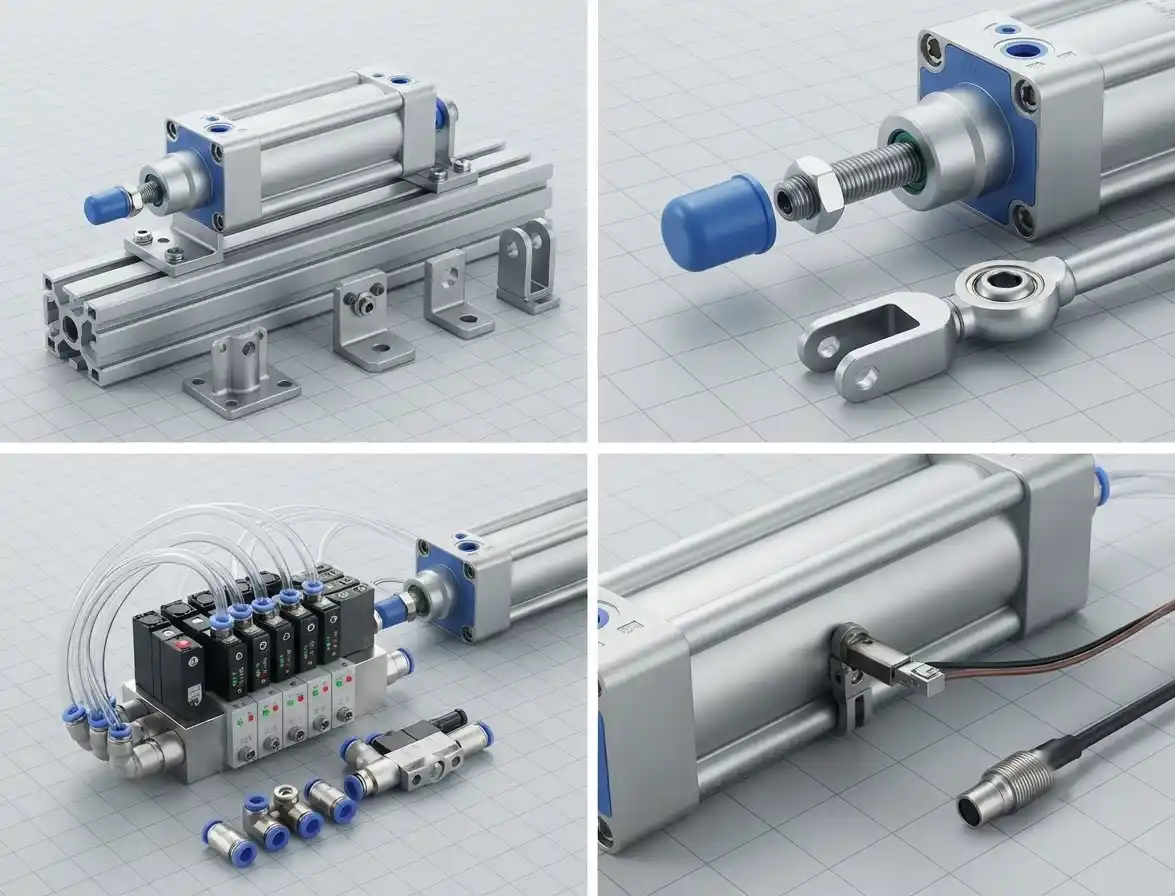

تجهیزات جانبی قابل استفاده با این جک

برای نصب بی‌نقص و بهره‌برداری کامل از سیستم‌های پنوماتیک، استفاده از لوازم جانبی استاندارد ضروری است:

• پایه‌های نصب (Mounting Brackets): شامل پایه‌های فلنجی، پایه‌های زاویه‌دار و بست‌های گوشه‌ای جهت مهار محکم بدنه روی شاسی دستگاه.
• اتصالات و مفصل‌ها: سرشفت‌های چشمی و دوشاخه‌ای برای اتصال انعطاف‌پذیر شفت به مکانیزم متحرک.
• شیرهای برقی کنترل فرمان: شیرهای پنوماتیک جهت مدیریت دقیق مسیر رفت و برگشت هوا.
• سنسورهای مگنتی (میکروسوئیچ‌های مغناطیسی): برای فیدبک‌گیری موقعیت پیستون و ارسال سیگنال به PLC.

گارانتی و خدمات پس از فروش

خرید تجهیزات صنعتی باکیفیت همواره نیازمند پشتیبانی فنی و ضمانت اصالت کالا است. محصولات استاندارد موجود در بازار دارای گارانتی معتبر تعویض یا تعمیر در صورت بروز نقص ساختاری بوده و تامین قطعات یدکی مانند کیت‌های واشر و پکینگ آن‌ها به راحتی توسط تامین‌کنندگان اصلی انجام می‌شود.

برندهای مختلف (ایرانی و خارجی)

بازار تجهیزات پنوماتیک ایران میزبان طیف متنوعی از برندهای داخلی و بین‌المللی است که هرکدام ویژگی‌ها و بازه قیمتی خود را دارند:

• برندهای داخلی: مانند پارس پنوماتیک که با تولید محصولات باکیفیت و استاندارد، قیمت اقتصادی و دسترسی آسانی را برای مهندسان فراهم کرده‌اند.

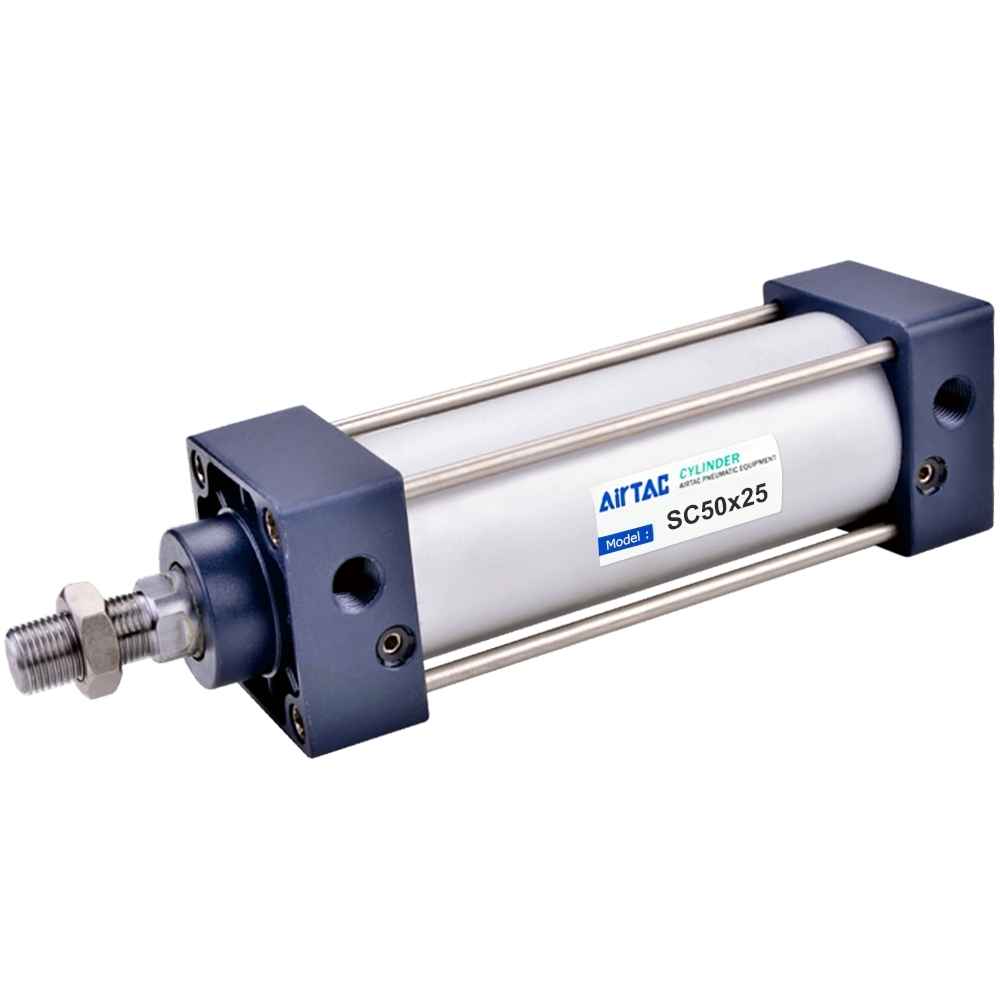

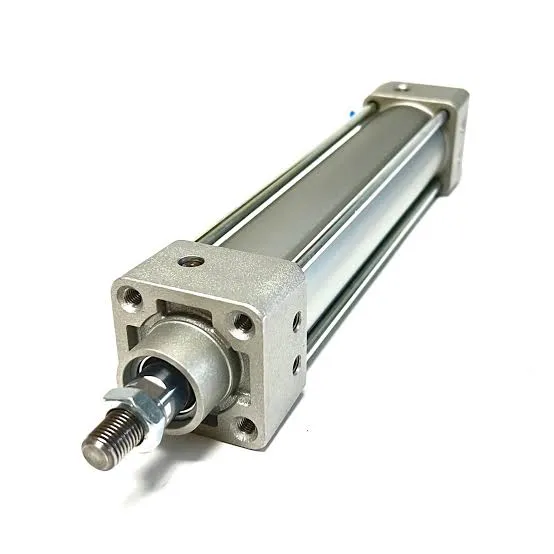

• برندهای آسیایی و اروپایی: شامل برندهای معتبر جهانی مانند فستو (Festo)، اس ام سی (SMC)، ایرتک (AirTAC) و لیندرف که به خاطر دقت بالا و استانداردهای سخت‌گیرانه شناخته شده‌اند. انتخاب بین این گزینه‌ها بستگی به بودجه پروژه و حساسیت کاری دارد.

سوالات متداول (FAQ)

۱. حداکثر فشار کاری استاندارد این تجهیزات چقدر است؟

بیشتر مدل‌های استاندارد برای حداکثر فشار کاری تا ۱۰ بار طراحی و ساخته شده‌اند.

۲. آیا برای افزایش طول عمر نیاز به روغن‌کاری هوا است؟

بله، استفاده از روغن‌زن در واحد مراقبت پنوماتیک به حرکت روان‌تر پیستون و افزایش عمر پکینگ‌ها کمک می‌کند.

۳. چگونه می‌توان موقعیت شفت را در سیستم‌های اتوماسیون مانیتور کرد؟

با استفاده از سنسورهای مگنتی که روی بدنه سیلندر نصب می‌شوند و با عبور پیستون سیگنال ارسال می‌کنند.

۴. تفاوت اصلی مدل‌های دوطرفه و یک‌طرفه چیست؟

در مدل‌های دوطرفه، هم حرکت رفت و هم برگشت با نیروی هوای فشرده انجام می‌شود، در حالی که در مدل‌های یک‌طرفه برگشت به کمک فنر داخلی صورت می‌گیرد.

۵. چه عواملی باعث نشتی هوا از سیلندر می‌شوند؟

فرسودگی واشرهای داخلی بر اثر کارکرد زیاد، وجود ذرات معلق در هوا یا ورود فشار بیش از حد استاندارد.

۶. آیا کورس و ابعاد این تجهیزات قابل سفارشی‌سازی است؟

بله، برخی برندها و سازندگان امکان ساخت کورس‌های خاص را بر اساس نیاز پروژه فراهم می‌کنند.

۷. جنس شفت پیستون معمولاً از چه متریالی است؟

از فولاد ضدزنگ (استنلس استیل) مقاوم در برابر سایش و خوردگی.

۸. چگونه قطر مناسب سیلندر را برای یک بار مشخص انتخاب کنیم؟

بر اساس فرمول فیزیکی که شامل میزان نیروی مورد نیاز، فشار کاری سیستم و ضریب ایمنی است.

۹. آیا کیت‌های تعمیراتی و پکینگ این قطعات در بازار یافت می‌شوند؟

بله، کیت‌های آب‌بندی تعویضی برای اکثر برندهای معتبر به‌راحتی قابل تهیه هستند.

۱۰. تفاوت برندهای ایرانی و خارجی در چیست؟

برندهای داخلی از نظر قیمت و دسترسی به قطعات مقرون‌به‌صرفه‌ترند، در حالی که برندهای اروپایی تنوع بالا و استانداردهای خاص صنایع پیشرفته را ارائه می‌دهند.
