آیا به دنبال یک راهحل دقیق و قابل اعتماد برای اندازهگیری موقعیت، زاویه یا سرعت دوران در سیستمهای صنعتی خود هستید؟ انکودر چرخشی (Rotary Encoder) قطعهای حیاتی در اتوماسیون صنعتی است که وظیفهی تبدیل حرکت مکانیکی دورانی به سیگنالهای الکتریکی قابل پردازش را بر عهده دارد. در این مقاله، قصد داریم به طور کامل یکی از محصولات پرفروش و باکیفیت شرکت هانیانگ (Hanyoung Nux) را معرفی کنیم: انکودر چرخشی HE50B-8. اگر به دنبال افزایش دقت و کارایی دستگاههای خود هستید، این نوشته، راهنمای جامعی برای شناخت این مدل از اینکودر و تصمیمگیری برای خرید آن خواهد بود.
انکودر دورانی HE50B-8 با مشخصات فنی مطلوب و طراحی مقاوم، یکی از انتخابهای اصلی مهندسان در صنایع مختلف محسوب میشود. در ادامه، تمامی جزئیات مهم از مشخصات فنی گرفته تا کاربردها و نکات خرید را بررسی خواهیم کرد.

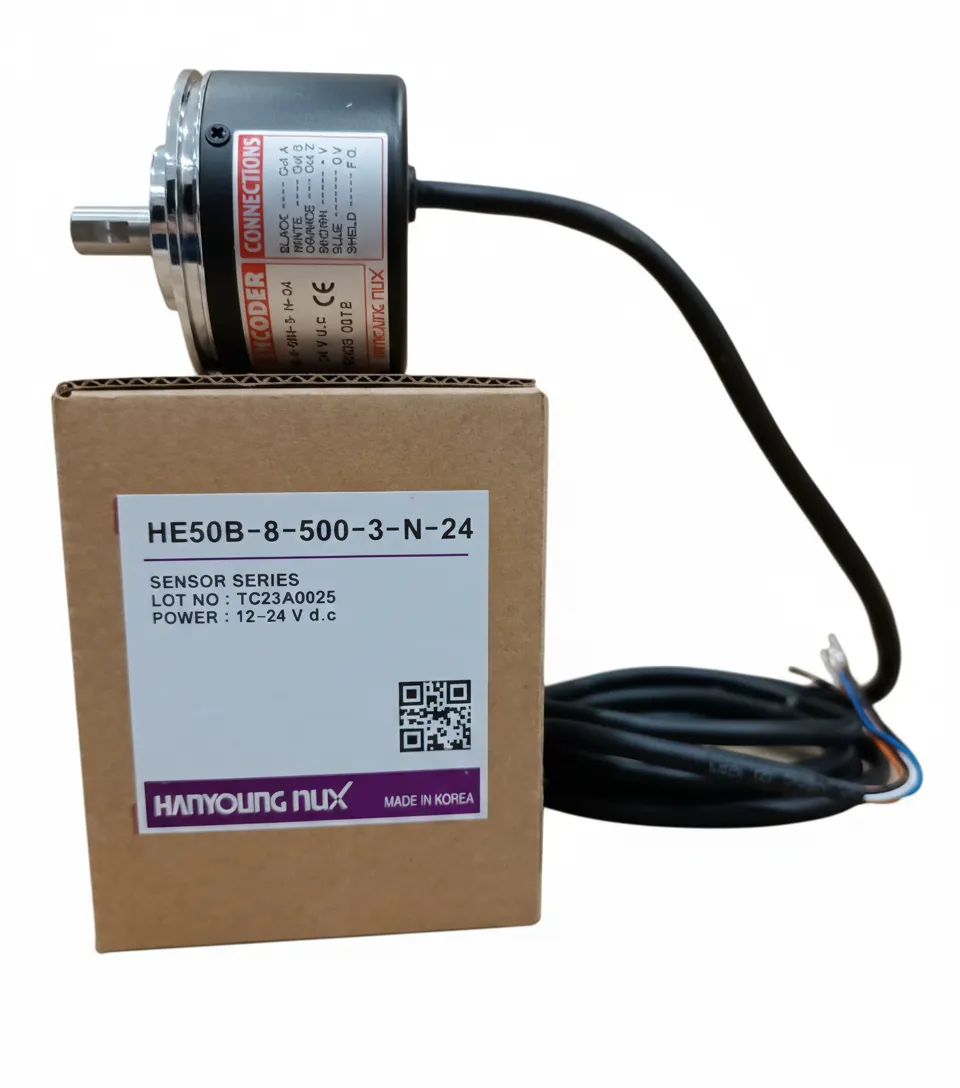

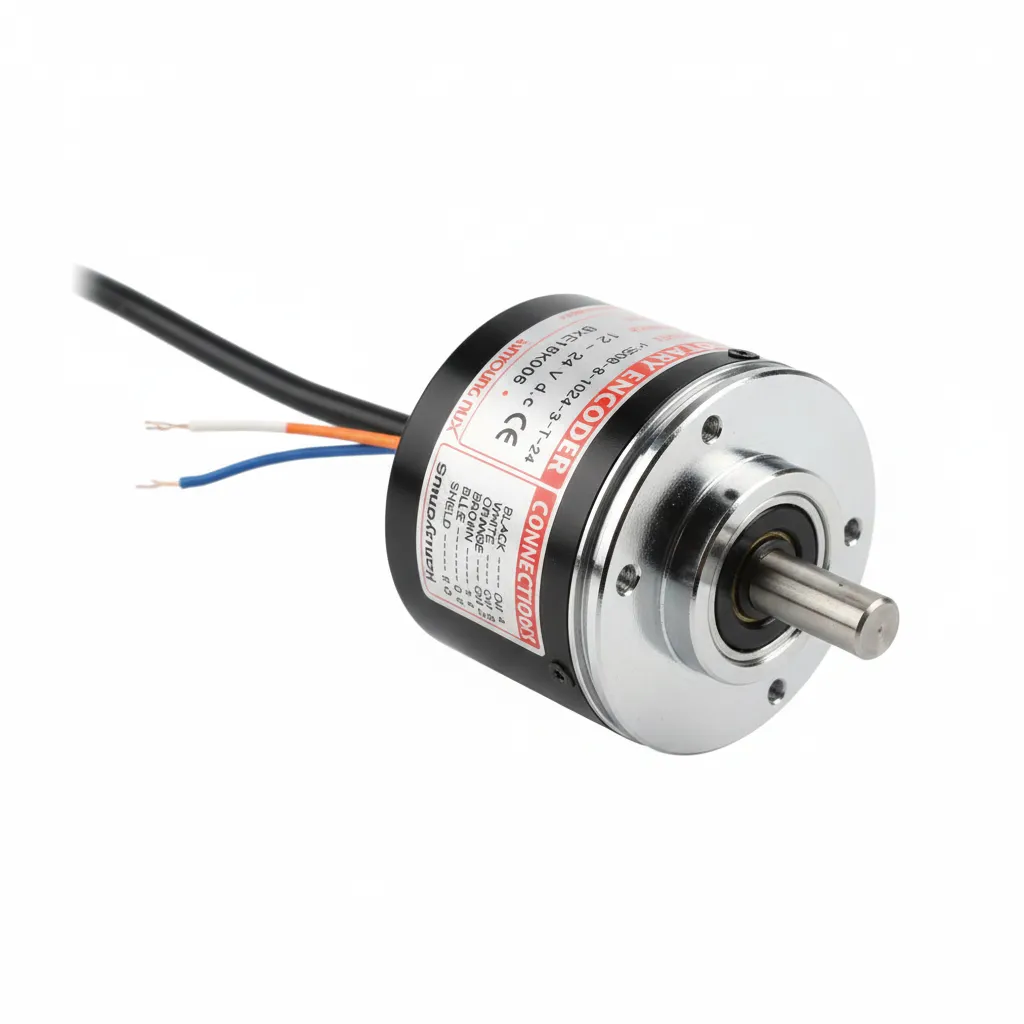

بررسی جامع انکودر چرخشی HE50B-8 هانیانگ
انکودر چرخشی HE50B-8 یک اینکودر از نوع افزایشی (Incremental) است. این نوع انکودرها، پالسهایی را به ازای هر واحد چرخش تولید میکنند و برای اندازهگیری سرعت و جابجایی نسبی بسیار مناسباند. مدلهای Incremental، سیگنالهایی شامل فازهای A، B و گاهی اوقات Z (پالس مرجع) را تولید میکنند.
مشخصات کلیدی فنی اینکودر دورانی HE50B-8
| مشخصه فنی | توضیحات |
| نوع انکودر | افزایشی (Incremental) |
| قطر بدنه | ۵۰ میلیمتر |
| قطر شفت | ۸ میلیمتر |
| پالس
(PPR) |
قابل تنظیم در مدلهای مختلف |
| ولتاژ تغذیه | ۵ VDC |
| خروجی | NPN/PNP Open Collector،
Line Driver، Push-Pull |
| درجه حفاظت
(IP ) |
معمولاً IP50 یا بالاتر |
| سرعت
پاسخدهی |
بالا،
مناسب برای کاربردهای دور بالا |

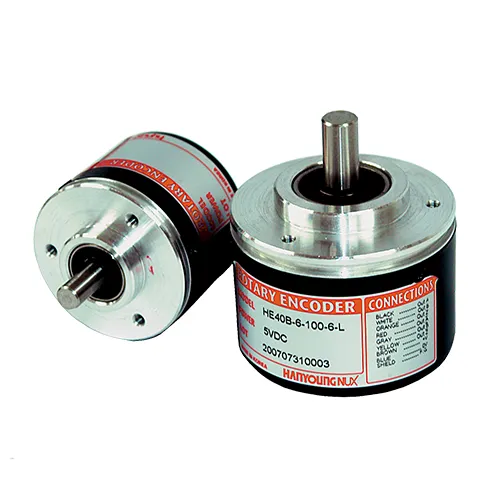

مدلهای مختلف اینکودر چرخشی HE50B-8 هانیانگ (بر اساس پالس)
هانیانگ سری HE50B-8 را در انواع مختلفی تولید میکند که هر کدام برای نیازهای خاصی در اتوماسیون صنعتی بهینهسازی شدهاند. تنوع اصلی این مدلها در دو پارامتر کلیدی است: پالس یا رزولوشن (PPR) و نوع مدار خروجی.
رزولوشن یا تعداد پالس در هر دور (PPR) مشخصکننده دقت اندازهگیری اینکودر چرخشی است. رایجترین مدلهای HE50B-8 بر اساس PPR عبارتند از:
- مدلهای با PPR پایین (مثلاً ۱۰۰ تا ۵۰۰ پالس): مناسب برای اندازهگیری سرعت در کاربردهای عمومی که نیاز به دقت موقعیتیابی فوقالعاده بالایی ندارند.
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- مدلهای استاندارد (مثلاً ۶۰۰ تا ۱۰۰۰ پالس): پرکاربردترین مدلها برای اکثر دستگاههای برش، بستهبندی و کنترل سرعت.
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
- انکودر دورانی 10 پالس 12-24 ولت خروجی HTL
نوع مدار خروجی انکودر دورانی تعیین میکند که سیگنالها چگونه به کنترلکننده (PLC یا درایو) منتقل شوند. مهمترین انواع خروجیها در مدل HE50B-8 شامل موارد زیر است:
- خروجی Open Collector (NPN یا PNP): سادهترین نوع خروجی، مناسب برای اتصال مستقیم به ورودیهای دیجیتال PLC، عمدتاً برای فواصل کوتاه و محیطهای کمنویز.
- خروجی Push-Pull (یا Totem Pole): یک خروجی متعادلتر و قویتر نسبت به Open Collector، که هم قابلیت Sink (جذب جریان) و هم قابلیت Source (تأمین جریان) را دارد.
- خروجی Line Driver (دیفرانسیلی): بهترین انتخاب برای فواصل طولانی و محیطهای با نویز الکتریکی بالا، زیرا سیگنالهای فاز A و B را به صورت زوج مکمل منتقل میکند و نویز را حذف میکند.
هنگام خرید، باید کد فنی دقیق که شامل هر دو پارامتر PPR و نوع خروجی است را مشخص کنید تا مدل صحیح اینکودر را دریافت نمایید.
مزایای انتخاب اینکودر چرخشی HE50B-8
انتخاب این مدل از هانیانگ مزایای متعددی را برای سیستمهای اتوماسیون شما به همراه دارد:
- دقت بالا: تولید پالسهای دقیق به ازای هر دور چرخش، اندازهگیریهای مطمئنی را تضمین میکند.
- کیفیت ساخت: برند هانیانگ (Hanyoung Nux) یک برند شناختهشده و قابل اعتماد در زمینهی تجهیزات اتوماسیون است.
- نصب آسان: طراحی با شفت استاندارد ۸ میلیمتری، نصب و جایگزینی آن را در بسیاری از کاربردها تسهیل میکند.
- تطبیقپذیری: امکان استفاده با انواع مختلف کنترلکنندهها (مانند PLCها و کانترها) به دلیل نوع خروجیهای استاندارد.

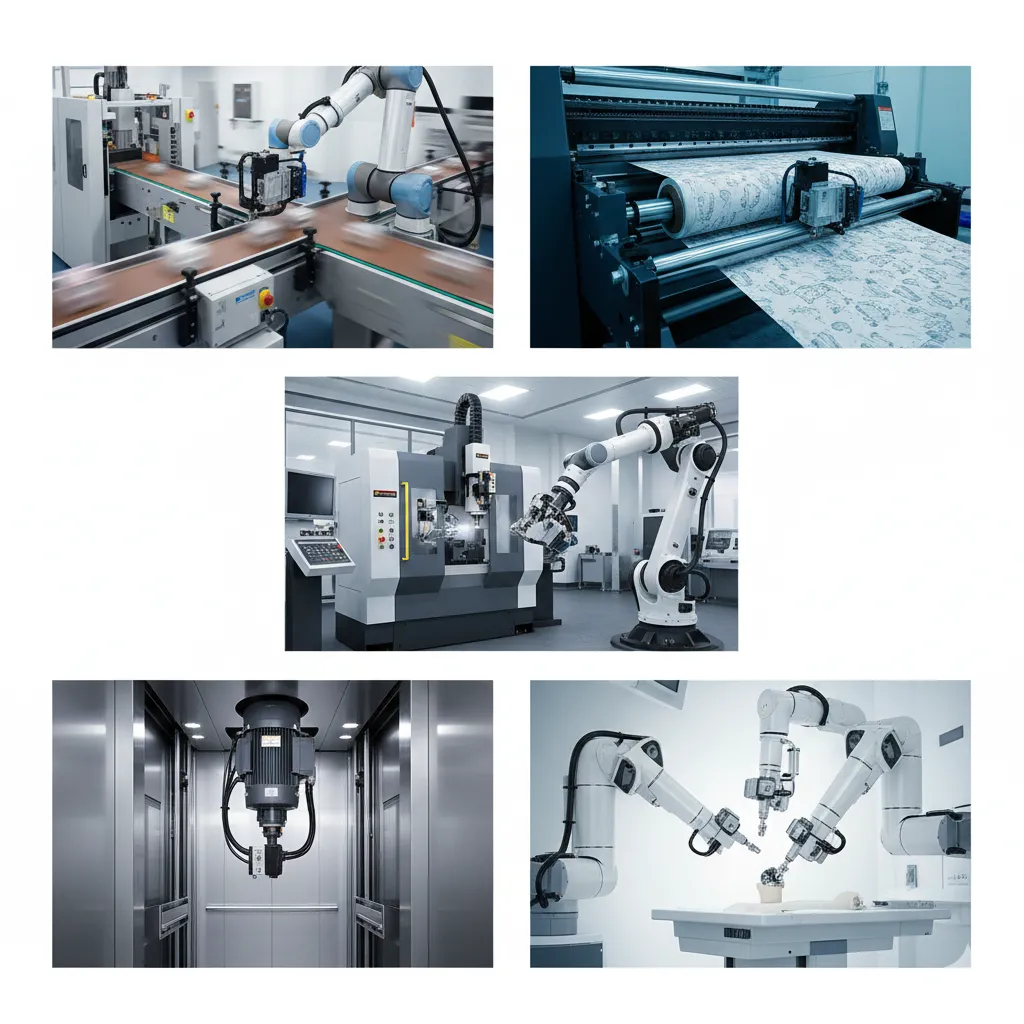

کاربردهای انکودر و اینکودر دورانی HE50B-8 در صنعت
اینکودر چرخشی HE50B-8 به دلیل ویژگیهای فنی خود، در طیف گستردهای از صنایع مورد استفاده قرار میگیرد. توانایی آن در تبدیل حرکت فیزیکی به دادههای دیجیتال، آن را به ابزاری ضروری تبدیل کرده است.
صنایع و دستگاههای اصلی که از انکودر چرخشی استفاده میکنند:
- ماشینآلات بستهبندی: برای کنترل سرعت نوار نقاله و دقت در برش یا محل قرارگیری محصولات.
- دستگاههای برش و چاپ: اندازهگیری دقیق طول برای برشهای متوالی یا کنترل سرعت چاپ.
- ماشینهای CNC و روباتیک: سنجش موقعیت دقیق محورها و بازوهای رباتیک.
- آسانسورها: کنترل دقیق سرعت موتور و توقف در تراز طبقات.
- تجهیزات پزشکی: در دستگاههایی که نیاز به حرکت دقیق و کنترلشده دارند.
HE50B-8 به عنوان یک سنسور موقعیت و سرعت، نقش مهمی در پیادهسازی حلقههای کنترل فیدبک در سیستمهای مبتنی بر موتور ایفا میکند.
نکات حیاتی برای انتخاب اینکودر چرخشی
هنگام تصمیمگیری برای خرید انکودر چرخشی، توجه به چند فاکتور کلیدی ضروری است تا مطمئن شوید محصول انتخابی کاملاً با نیازهای فنی سیستم شما مطابقت دارد.
عوامل مهم در انتخاب اینکودر:
۱. پالس (PPR – رزولوشن): این مهمترین فاکتور است که تعداد پالسهای تولیدی در هر دور را مشخص میکند. هرچه PPR بالاتر باشد، دقت اندازهگیری بیشتر است.
۲. نوع خروجی (Output Type): باید با ورودی کنترلکننده (PLC یا درایو) شما سازگار باشد.
- Line Driver: بهترین گزینه برای انتقال سیگنال در فواصل طولانی و محیطهای نویزی.
- Push-Pull/Totem Pole: خروجی متداول برای فواصل کوتاهتر.
- Open Collector: نیاز به مقاومت بالاکش (Pull-up Resistor) خارجی دارد.
۳. ولتاژ تغذیه: ولتاژ کاری (۱۲/۲۴ ولت) باید با ولتاژ سیستم شما همخوانی داشته باشد.
۴. قطر شفت: مدل HE50B-8 دارای شفت ۸ میلیمتری است. مطمئن شوید که با کوپلینگ و محل نصب شما سازگار است.
۵. درجه حفاظت (IP Rating): اگر انکودر در محیطهای مرطوب یا پر گرد و غبار نصب میشود، به IP Rating بالاتر (مانند IP65) نیاز خواهید داشت.
نگهداری و عیبیابی انکودر چرخشی (Encoder Troubleshooting)
حتی بهترین انکودر دورانی نیز ممکن است در طول زمان دچار مشکل شود. شناخت علائم و دلایل خرابی میتواند به شما کمک کند تا سریعاً مشکل را برطرف کنید و زمان توقف تولید (Downtime) را به حداقل برسانید.
مشکلات رایج و دلایل احتمالی:
۱. عدم شمارش پالسها:
- قطعی سیمکشی یا کابل معیوب.
- خرابی سنسور نوری یا بورد داخلی انکودر.
- تغذیه ولتاژ نامناسب (خارج از محدوده مجاز).
۲. شمارش نامنظم یا غلط:
- نویز الکتریکی شدید در محیط (نیاز به کابل شیلددار).
- مشکل در کوپلینگ و لغزش شفت روتاری انکودر.
- سایش مکانیکی و خرابی بلبرینگها.
۳. داغ شدن بیش از حد:
- اتصال کوتاه در سیمکشی خروجی.
- ولتاژ تغذیه بالاتر از حد مجاز.
برای افزایش طول عمر اینکودر، از نصب کوپلینگ مناسب و محافظت آن در برابر ضربههای مکانیکی اطمینان حاصل کنید.
استعلام قیمت و راهنمای خرید انکودر HE50B-8
استعلام قیمت اینکودر چرخشی HE50B-8 هانیانگ میتواند بسته به رزولوشن (PPR)، نوع خروجی و نوسانات نرخ ارز متفاوت باشد. به همین دلیل، برای دریافت قیمت دقیق و بهروز، همیشه توصیه میشود به منابع معتبر یا نمایندگیهای رسمی مراجعه کنید.
مراحل دریافت قیمت و خرید:
- مشخص کردن کد فنی کامل: اطمینان حاصل کنید که تمام جزئیات مورد نیاز (مانند رزولوشن) را در کد فنی خود دارید.
- تماس با فروشنده معتبر: برای جلوگیری از خرید کالای تقلبی، همیشه از توزیعکنندگان رسمی محصولات هانیانگ خرید کنید.
- درخواست پیشفاکتور: برای خرید سازمانی و عمده، درخواست پیشفاکتور رسمی کنید.
- تضمین اصالت: از دریافت گارانتی و ضمانت اصالت کالا اطمینان حاصل کنید.
خرید یک روتاری انکودر با کیفیت، سرمایهگذاری برای پایداری و دقت بلندمدت سیستمهای اتوماسیون شماست.
اینکودر چرخشی HE50B-8 هانیانگ به عنوان یک سنسور موقعیت و سرعت با کیفیت، انتخابی مطمئن و با کارایی بالا برای طیف وسیعی از کاربردهای اتوماسیون صنعتی است. با درک دقیق مشخصات فنی مانند PPR، نوع خروجی و تنوع مدلها، و همچنین سازگاری آن با سیستم کنترلی شما، میتوانید از دقت و پایداری عملکرد دستگاههای خود اطمینان حاصل کنید. سرمایهگذاری در یک اینکودر دورانی معتبر، به معنای کاهش خطا و افزایش بهرهوری در خط تولید شماست.
اکنون که با مشخصات کلیدی این محصول آشنا شدید، برای دریافت لیست قیمت بهروز و مشاوره تخصصی در مورد رزولوشن و نوع خروجی مناسب پروژهتان، فوراً با کارشناسان فروش ما تماس بگیرید و سفارش خرید اینکودر چرخشی خود را ثبت کنید!
سوالات متداول (FAQ)
انکودر چرخشی افزایشی (Incremental) و مطلق (Absolute) چه تفاوتهایی دارند؟
اینکودر چرخشی افزایشی فقط حرکت نسبی را اندازهگیری میکند و پس از خاموش و روشن شدن، موقعیت خود را فراموش میکند. در مقابل، انکودر مطلق یک کد خروجی منحصر به فرد برای هر موقعیت زاویهای دارد و حتی پس از قطع برق نیز موقعیت دقیق را حفظ میکند.
منظور از PPR در انکودر HE50B-8 چیست؟
PPR مخفف Pulses Per Revolution به معنای تعداد پالس در هر دور چرخش است. این عدد، رزولوشن یا دقت انکودر را تعیین میکند. هرچه PPR بالاتر باشد، اندازهگیری دقیقتری از حرکت دورانی خواهیم داشت.
آیا میتوان از اینکودر HE50B-8 برای اندازهگیری سرعت استفاده کرد؟
بله، با شمارش تعداد پالسهایی که در یک بازهی زمانی مشخص توسط اینکودر دورانی HE50B-8 تولید میشود، میتوان به سادگی سرعت دوران (RPM) را محاسبه کرد.
آیا اینکودر HE50B-8 در برابر آب و گرد و غبار مقاوم است؟
درجه حفاظت استاندارد این انکودر معمولاً IP50 است که محافظت محدودی در برابر گرد و غبار ایجاد میکند، اما در برابر آب مقاوم نیست. برای محیطهای مرطوب یا شستشو، باید مدلهایی با درجه حفاظت بالاتر (مانند IP65 یا IP67) را انتخاب کنید.
آیا تفاوت بین واژههای “اینکودر” و “انکودر” وجود دارد؟
خیر، انکودر و اینکودر هر دو به یک قطعه (Encoder) اشاره دارند و تفاوت صرفاً در شیوه نگارش و تلفظ فارسی کلمه انگلیسی است. هر دو واژه به طور متداول در صنعت استفاده میشوند.
چگونه میتوانم بهترین رزولوشن (PPR) را برای سیستم خود انتخاب کنم؟
رزولوشن به دقت مورد نیاز شما بستگی دارد. اگر نیاز به اندازهگیری حرکتهای کوچک و سرعتهای پایین با دقت بالا دارید، PPR بالاتر (مانند ۱۰۰۰ یا ۲۵۰۰) مناسب است. برای کنترل سرعت ساده، PPRهای پایینتر (مانند ۱۰۰ یا ۳۶۰) نیز ممکن است کافی باشند.
کوپلینگ انکودر چرخشی چه وظیفهای دارد؟
کوپلینگ وظیفه اتصال شفت اینکودر به شفت موتور یا دستگاه را بر عهده دارد. استفاده از کوپلینگ مناسب برای جذب ناهماهنگیهای کوچک و جلوگیری از وارد شدن فشار مکانیکی به شفت و بلبرینگهای حساس انکودر دورانی حیاتی است.
چگونه نویز الکتریکی میتواند بر عملکرد اینکودر تأثیر بگذارد؟
نویز الکتریکی قوی (ناشی از درایو موتور یا تجهیزات دیگر) میتواند سیگنالهای پالس ضعیف انکودر را مخدوش کند و منجر به شمارشهای نادرست یا خطا شود. استفاده از کابل شیلددار و خروجیهای Line Driver برای کاهش این تأثیر توصیه میشود.
ولتاژ تغذیه HE50B-8 چقدر است؟
ولتاژ تغذیه متداول برای این سری اینکودرها در محدوده 12 تا ۲۴ ولت DC است، اما همیشه باید به مشخصات فنی دقیق مدل خریداری شده توجه کرد.
آیا اینکودر HE50B-8 قابلیت برنامهریزی دارد؟
خیر، انکودر افزایشی HE50B-8 یک قطعه سختافزاری است که قابلیت برنامهریزی ندارد. اینکودرهای قابل برنامهریزی (Programmable Encoders) معمولاً در مدلهای پیشرفتهتر وجود دارند.
