توضیحات
\\⚠️ ترموستات PX9 هانیانگ توقف تولید شده است ⚠️//
<< ترموستات SANUP مدل SDM9000N مدل جایگزین آن با کیفیت و مشخصات مشابه است >>

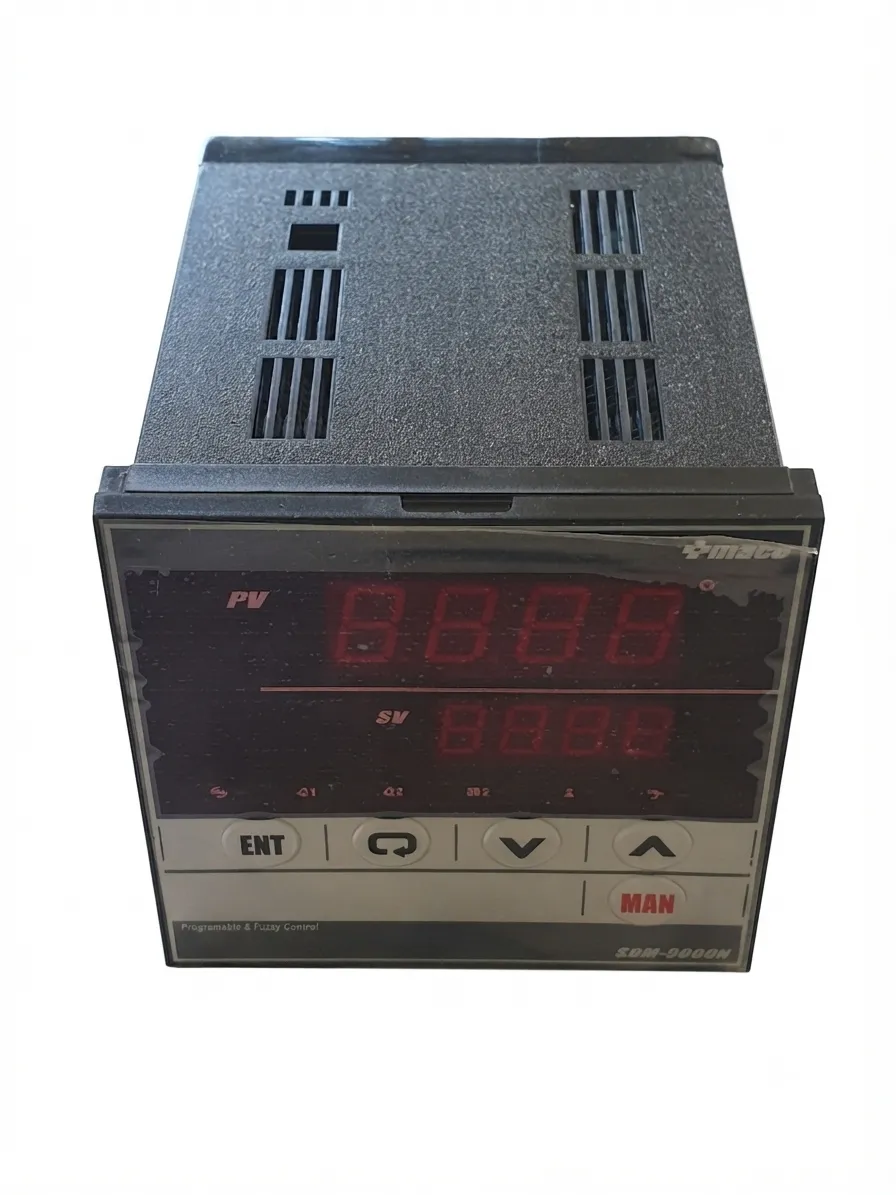

ترموستات SANUP مدل SDM9000N یک کنترلکننده حرفهای و دقیق دما با ابعاد استاندارد ۹۶×۹۶ میلیمتر است. این تجهیز برای مدیریت پایداری حرارتی در انواع فرآیندهای صنعتی، تابلوهای برق و ماشینآلات اتوماسیون طراحی شده است. این محصول با پشتیبانی از سنسورهای متنوع و الگوریتم کنترلی PID، گزینهای ایدهآل برای جایگزینی مدلهای قدیمی و ارتقای کیفیت پایش دما در صنایع مختلف محسوب میشود.
بررسی تخصصی و ویژگیهای کلیدی کنترلر دما 96*96 ساناپ
-
الگوریتم کنترلی PID هوشمند: مجهز به قابلیت تنظیم خودکار (Auto-Tuning) جهت کنترل دقیق دما و جلوگیری از نوسانات شدید حرارتی (Overshoot).
-
پشتیبانی از انواع سنسورهای ورودی: قابلیت اتصال به ترموکوپلهای صنعتی (K, J, R, S) و سنسورهای مقاومت حرارتی RTD (نظیر PT100).
-
خروجیهای فرمان دوگانه: دارای خروجی رلهای با توان قطع مناسب و خروجی ولتاژ پالس (SSR Drive) برای تحریک رلههای حالت جامد.
-

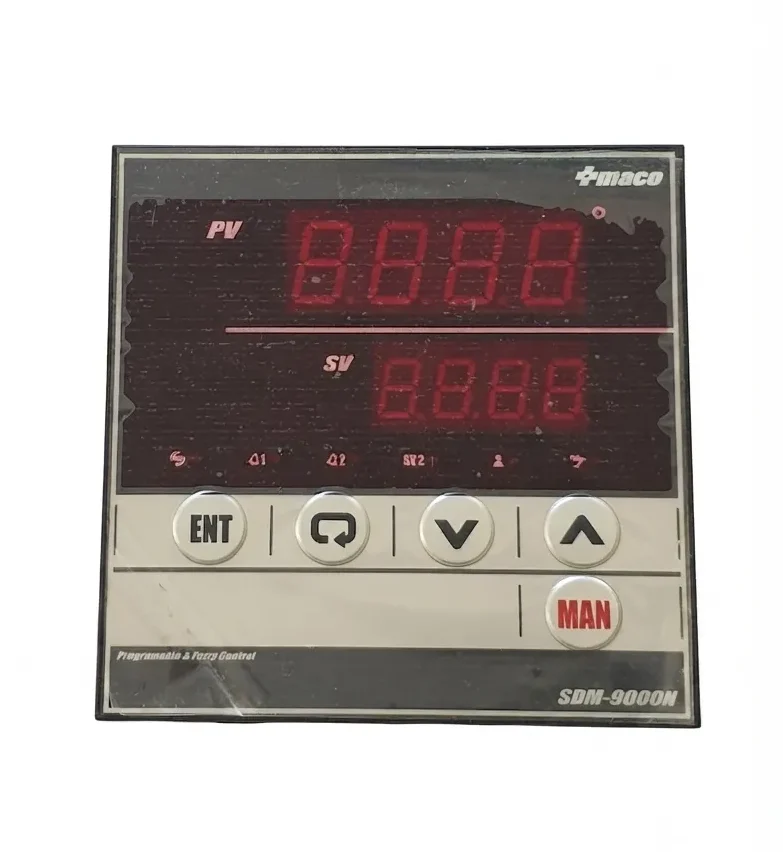

نمایشگر دیجیتال پرنور: نمایشگر دما SDM9000N دارای دو خط نمایشگر LED برای مشاهده همزمان دمای واقعی (PV) و دمای تنظیمی (SV).
-
رلههای آلارم مستقل: امکان تعریف حدود مجاز دما (حد بالا، حد پایین و انحراف) جهت ارتقای ایمنی تجهیزات.
-
ایمنی بالای منبع تغذیه: پشتیبانی از ولتاژ ورودی ۱۰۰ تا ۲۴۰ ولت AC با مقاومت بالا در برابر نویزهای الکترومغناطیسی.
مشخصات فنی ترموستات SDM9000N

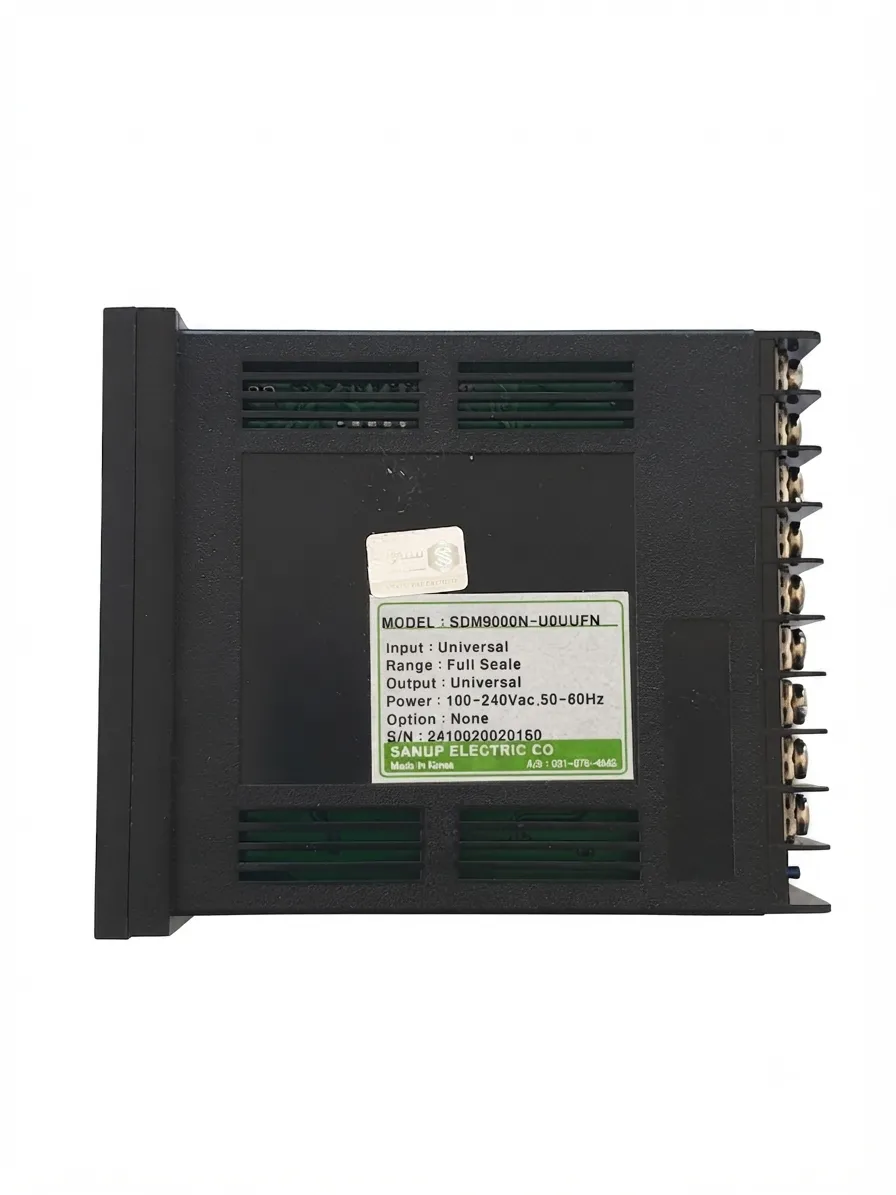

این کنترلر دما سری ساناپ SDM9000N با ابعاد پنل ۹۶×۹۶ میلیمتر و سایز برش استاندارد ۹۲×۹۲ میلیمتر تولید شده است. ولتاژ تغذیه آن بین ۱۰۰ تا ۲۴۰ ولت AC (فرکانس ۵۰/۶۰ هرتز) بوده و دقت اندازهگیری آن برابر با 0.5 درجه سانتیگراد میباشد.
دستگاه مجهز به حافظه داخلی غیرفرار (EEPROM) است که در صورت قطعی برق، تمام تنظیمات و دادههای کالیبراسیون را بدون نیاز به باتری پشتیبان حفظ میکند.
توجیه جایگزینی با ترموستات PX9 هانیانگ
بسیاری از مهندسان و تکنسینها در پروژههای نوسازی به دنبال جایگزینی مطمئن برای مدلهای قدیمی مانند PX9 هانیانگ هستند. کنترلر دما سری ساناپ SDM9000N به دلایل زیر بهترین گزینه برای این جایگزینی است:
-
تطابق کامل ابعادی: ابعاد فریم و سایز برش روی درب تابلو کاملاً یکسان بوده و نیازی به تغییرات مکانیکی روی بدنه تابلو نیست.
-
بهبود سرعت پردازش: سرعت نمونهبرداری بالاتر و الگوریتمهای PID بهینهتر نسبت به مدلهای قدیمی.
-
صرفه اقتصادی و پشتیبانی: قیمت رقابتیتر، دسترسی سریعتر به خدمات پس از فروش و تامین قطعات در بازار.
-
خوانایی بهتر نمایشگر: نمایشگر دما SDM9000N زوایای دید عریضتر و شفافیت بالاتری در محیطهای پرنور صنعتی ارائه میدهد.
مدل های مختلف سری SDM9000N
| مدل / ویژگی | قابلیت کنترل سرمایش و گرمایش همزمان | خروجی 485 |
| SMD9000N-RS485 | ✔️ | ✔️ |
| SMD9000N | ✔️ | ❌ |
کاربردهای صنعتی
-
کلمپها و قالبهای تزریق پلاستیک و لاستیک
-
کورههای صنعتی، دیگهای بخار و پکیجهای حرارتی
-
ماشینآلات بستهبندی، شیرینگ و خطوط مواد غذایی
-
تابلوهای توزیع و فرمان اتوماسیون صنعتی
-
سیستمهای تهویه مطبوع، چیلرها و سردخانهها

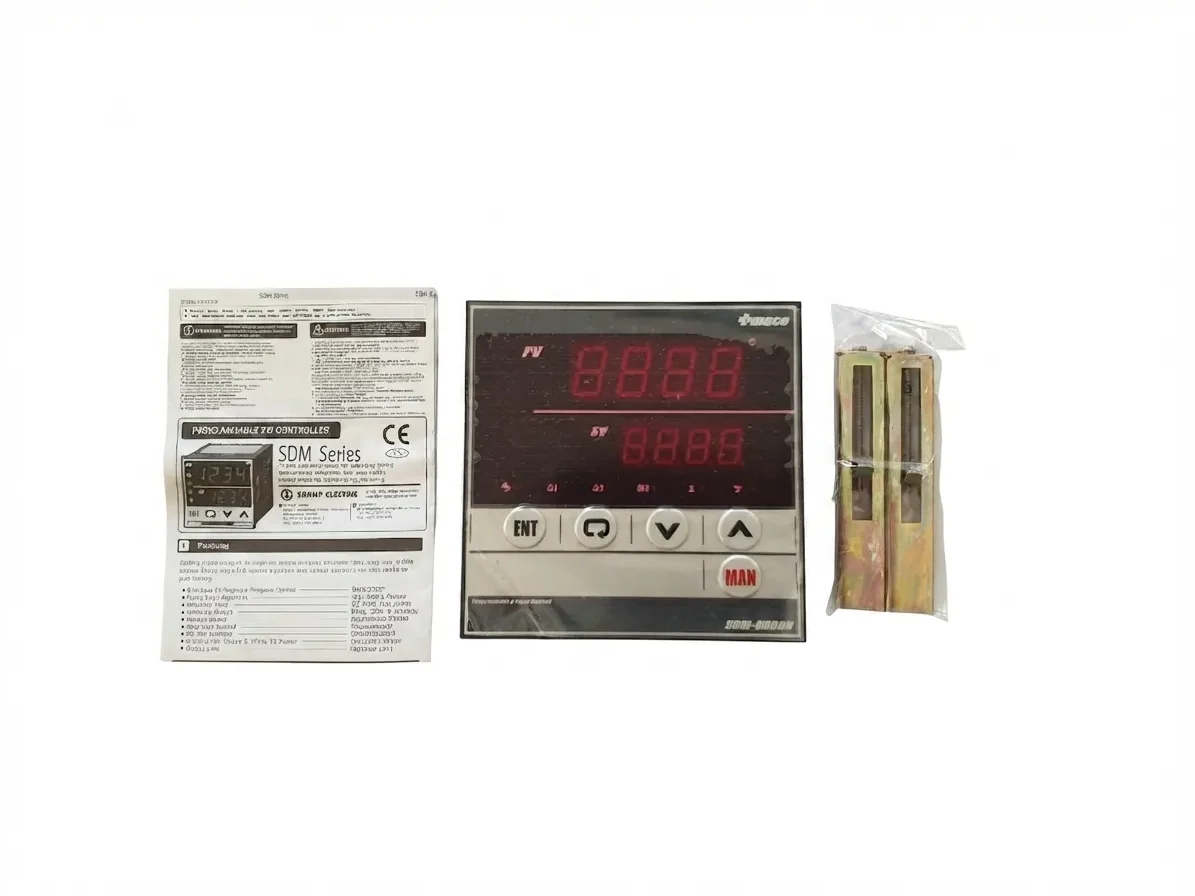

محتویات جعبه
-
یک دستگاه ترموستات SANUP مدل SDM9000N
-

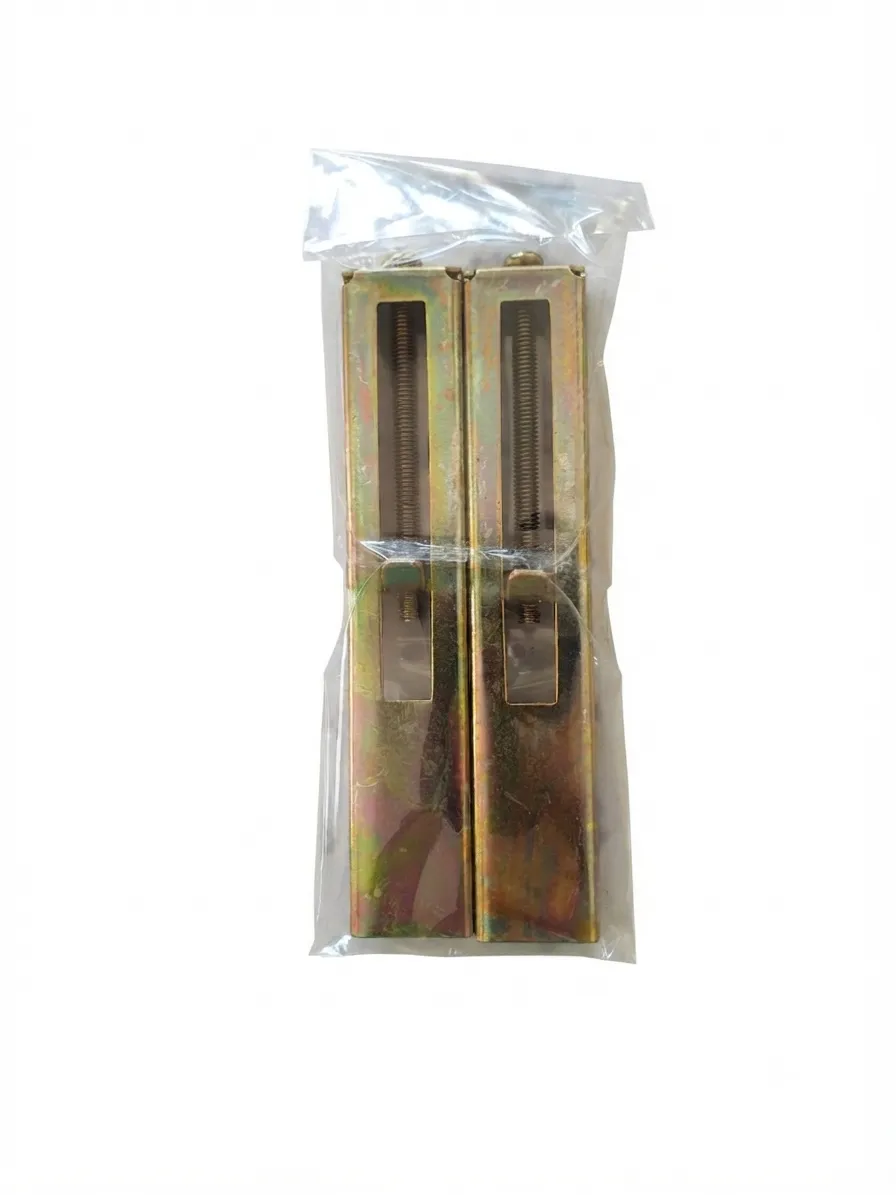

پایه و بستهای جانبی جهت نصب روی درب تابلو
-
واشر لاستیکی آببندی (Gasket)
-

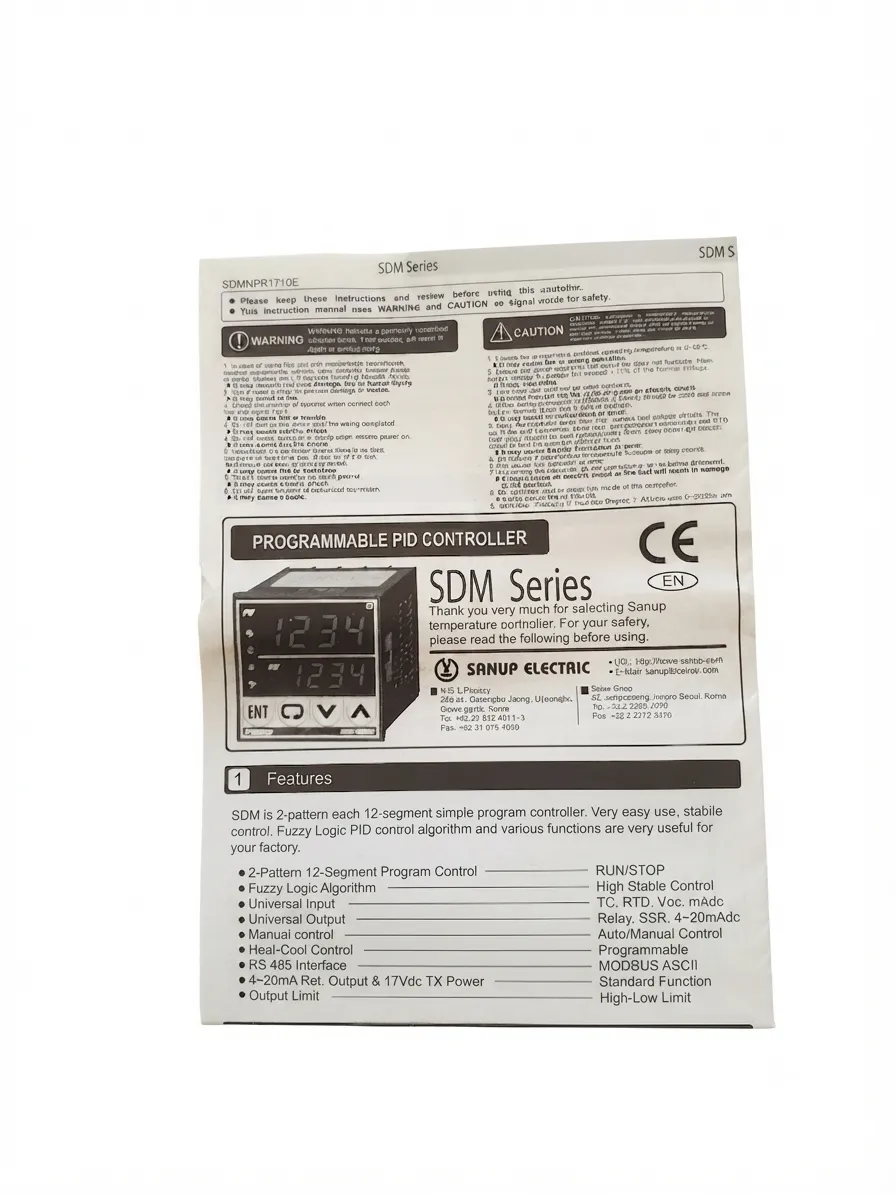

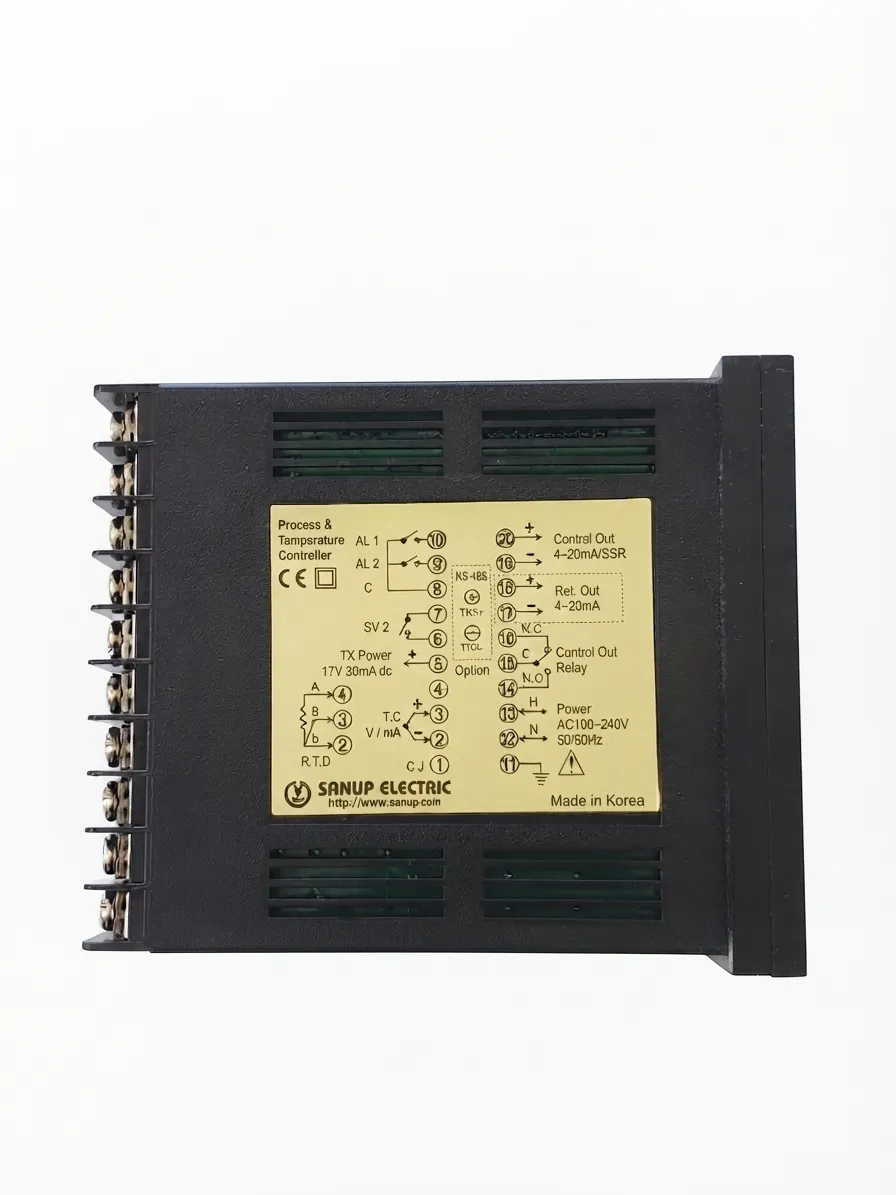

دفترچه راهنما و راهنمای سیمکشی پایه ترمینالها
راهنمای نصب و سیمکشی
۱. ایجاد برش: برشی به ابعاد ۹۲×۹۲ میلیمتر روی درب تابلو برق ایجاد کنید.
۲. نصب فیزیکی: دستگاه را به همراه واشر آببندی از سمت جلو وارد برش کرده و با بستهای جانبی محکم کنید.
۳. اتصال تغذیه: برق ورودی (۱۰۰ تا ۲۴۰ ولت AC) را به ترمینالهای فاز و نول متصل نمایید.
۴. اتصال سنسور: سیمهای ترموکوپل یا PT100 را با رعایت قطبیت مثبت و منفی به ورودیهای مربوطه وصل کنید.
۵. سیمکشی خروجی: بر اساس نوع سیستم (کنتاکتور یا SSR)، خروجی رله یا پالس SSR را به مدار قدرت متصل کنید.
۶. تنظیم اولیه: دستگاه را روشن کرده و نوع سنسور ورودی و دمای مطلوب را در منو مشخص کنید.
سوالات متداول (FAQ)
آیا این مدل ورودی سنسور PT100 سه سیمه را پشتیبانی میکند؟
بله، امکان اتصال سنسورهای RTD سه سیمه با جبرانسازی خودکار مقاومت سیم وجود دارد.
آیا با قطع برق، تنظیمات دستگاه پاک میشود؟
خیر، تمامی پارامترها در حافظه EEPROM ماندگار ذخیره میشوند.
آیا امکان اتصال مستقیم به رله حالت جامد (SSR) وجود دارد؟
بله، این دستگاه دارای خروجی ولتاژ پالس اختصاصی جهت تحریک SSR است.
خروجی آلارم چه کاربردی دارد؟
جهت فعالسازی آژیر، چراغ سیگنال یا قطع مدار در صورت عبور دما از حد مجاز استفاده میشود.
آیا این محصول دارای گارانتی است؟
بله، این تجهیز با گارانتی اصالت و سلامت فیزیکی به همراه پشتیبانی فنی ارائه میشود.
آیا قابلیت کالیبره کردن دمای نمایشی وجود دارد؟
بله، از طریق پارامتر Sensor Offset در منوی تنظیمات میتوان خطای احتمالی سنسور را جبران کرد.
نحوه فعالسازی حالت Auto-Tuning چگونه است؟
از طریق منوی پارامترها با انتخاب گزینه AT، دستگاه بهصورت خودکار ضرایب کنترلی را محاسبه میکند.
درجه حفاظت این دستگاه چقدر است؟
در صورت استفاده از واشر آببندی در پنل جلویی، درجه حفاظت IP65 تامین میشود.
آیا ابعاد این مدل با PX9 هانیانگ یکی است؟
بله، هر دو مدل دارای ابعاد فریم ۹۶×۹۶ میلیمتر و سایز برش ۹۲×۹۲ میلیمتر هستند.
چگونه میتوانم برای این محصول ثبت سفارش کنم؟
میتوانید از طریق تماس با واحد فروش مشهد کنترل یا ثبت سفارش مستقیم در سایت اقدام نمایید.
