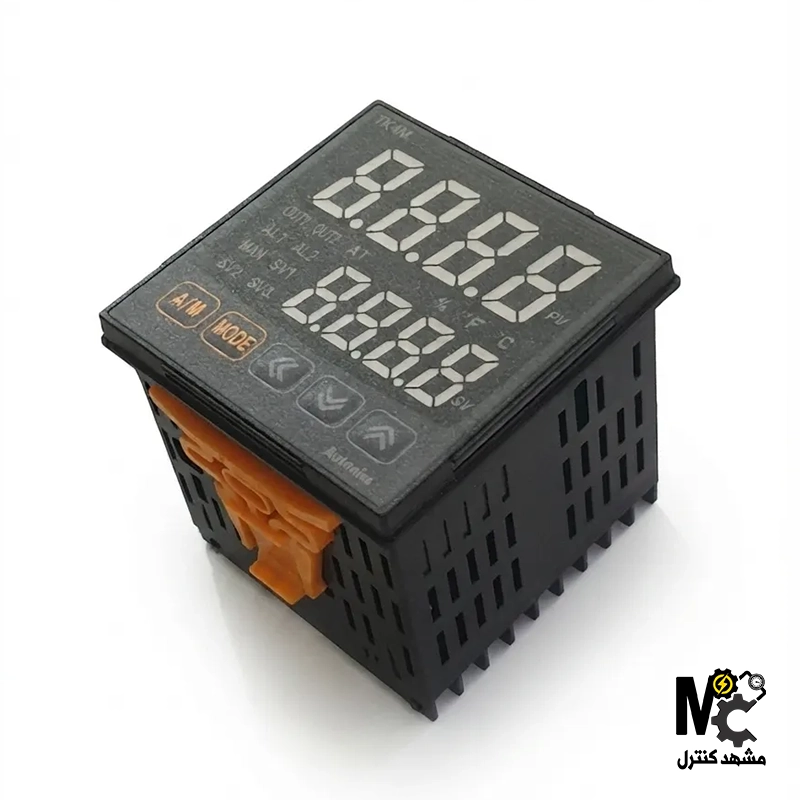

معرفی ترموستات TK4M-14RN آتونیکس

در فرآیندهای صنعتی حساس نظیر خطوط بسته‌بندی حرارتی، کوره‌های پخت رنگ، صنایع تزریق پلاستیک و دستگاه‌های تست حرارتی، پایش و کنترل دقیق دما نقش تعیین‌کننده‌ای در کیفیت محصول نهایی دارد. هنگامی که یک مهندس ابزار دقیق یا تکنسین برق صنعتی به دنبال ابزاری دقیق برای تثبیت حرارت در یک بازه معین می‌گردد، تجهیزات کنترل حرارت برند کره‌ای آتونیکس (Autonics) به عنوان یکی از خوش‌نام‌ترین گزینه‌ها مطرح می‌شوند. این کمپانی با تلفیق تکنولوژی پردازش دیجیتال و پایداری بالا، استانداردهای جدیدی را در صنعت اتوماسیون تعریف کرده است.

اگر در تابلوهای فرمان خود به دنبال یک تجهیز پیشرفته برای مدیریت حرارت فرآیند می‌گردید، ترموستات TK4M-14RN آتونیکس یکی از کارآمدترین گزینه‌های موجود در بازار است. این کنترلر دما با برخورداری از الگوریتم‌های پیشرفته PID و سرعت نمونه‌برداری بالا، تغییرات حرارتی محیط را رصد کرده و فرمان‌های لازم را به المان‌های حرارتی صادر می‌کند. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات، نحوه سیم‌کشی و نکات خرید این نمایشگر دما و دماسنج دیجیتال صنعتی بپردازیم.

مشخصات فنی و بررسی کنترلر دما و دماسنج دیجیتال آتونیکس

برای مهندسین و تکنسین‌های واحد تعمیرات و نگهداری، بررسی دقیق پارامترهای الکتریکی و نوع خروجی‌های دستگاه پیش از نصب امری ضروری است. جدول زیر مشخصات فنی استاندارد ترموستات TK4M-14RN آتونیکس را به صورت خلاصه نشان می‌دهد:

تحلیل مشخصات کلیدی:

1. الگوریتم کنترلی PID پیشرفته: این سیستم با محاسبه خطای لحظه‌ای و پیش‌بینی رفتار حرارتی کوره یا المنت، از پدیده اورشوت (Overshoot) جلوگیری کرده و دما را روی نقطه تنظیم (Set Point) قفل می‌کند.

2. پشتیبانی از انواع سنسورها: انعطاف‌پذیری بالای این نمایشگر دما در پذیرش انواع ترموکوپل و سنسورهای Pt100، دست مهندس طراح را برای انتخاب نوع پراب اندازه گیری کاملاً باز می‌گذارد.

نحوه نصب و سیم‌کشی ترموستات TK4M-14RN آتونیکس

رعایت استانداردهای مکانیکی و سیم‌کشی دقیق پایانه‌ها، از نویزپذیری مدار جلوگیری کرده و دقت دماسنج دیجیتال را تضمین می‌کند. مراحل نصب به شرح زیر است:

1. برش پنل تابلو و نصب مکانیکی: با استفاده از ابعاد استاندارد سایز 48 در 48 میلی‌متر، برش لازم را روی درب تابلو ایجاد کرده و ترموستات TK4M-14RN آتونیکس را به کمک بست‌های جانبی فیکس کنید.

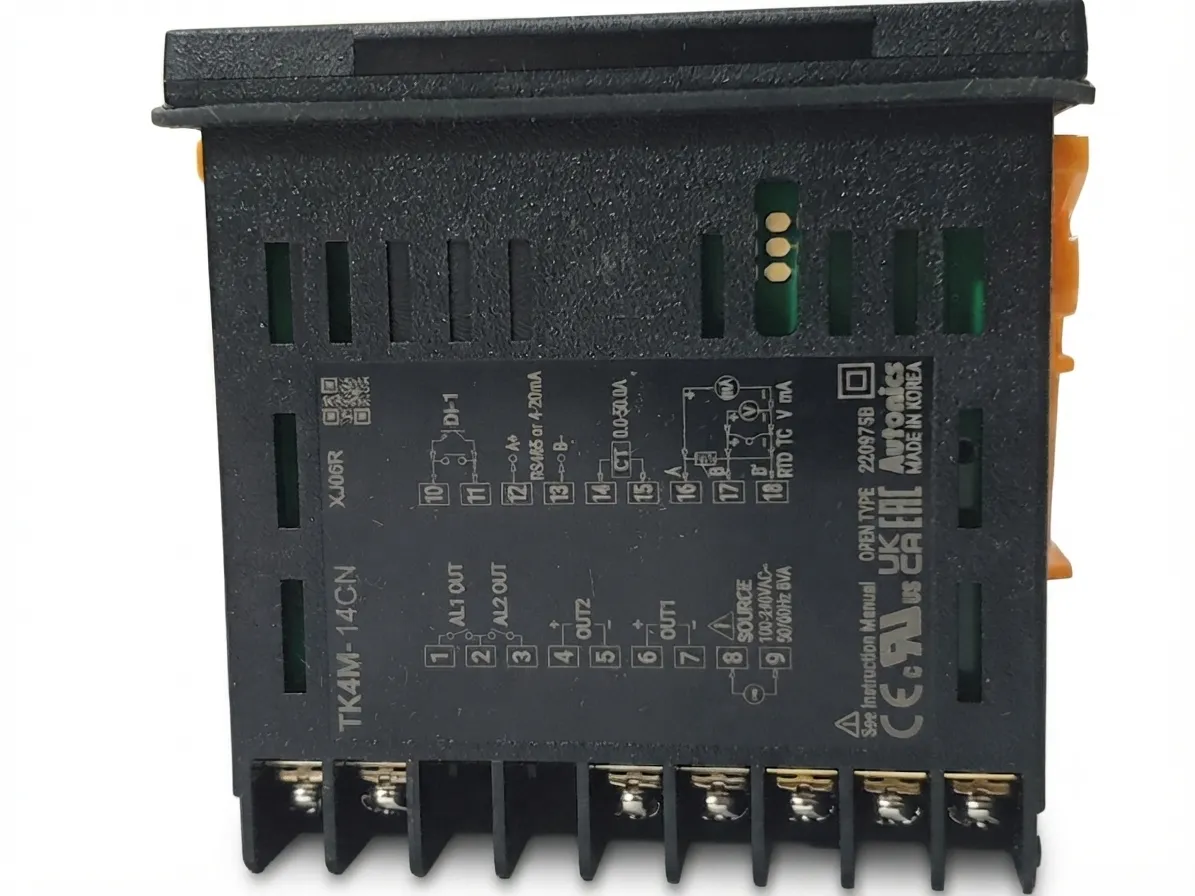

2. بررسی نقشه پایانه‌های پشتی: به دفترچه راهنمای چاپ‌شده روی بدنه دستگاه مراجعه کنید تا جایگاه دقیق ترمینال‌های تغذیه، ورودی سنسور و خروجی‌ها مشخص شود.

3. اتصال سنسور حرارتی: سیم‌های پراب دما (مانند ترموکوپل نوع K یا سنسور PT100) را با رعایت قطبیت به ترمینال‌های ورودی اختصاص‌یافته متصل نمایید.

4. سیم‌کشی تغذیه و خروجی رله/SSR: کابل‌های تغذیه دستگاه را وصل کرده و خروجی کنترل را به کنتاکتور حرارتی یا رله حالت جامد (SSR) مرتبط با المنت‌ها هدایت کنید.

5. تنظیم اولیه پارامترها (Auto-Tuning): پس از روشن کردن تجهیز، با استفاده از دکمه‌های روی پنل جلویی، پارامترهای کنترل را بر روی حالت اتو-تیون قرار دهید تا دستگاه خود را با اینرسی حرارتی سیستم تطبیق دهد.

محتویات سفارش و اقلام همراه

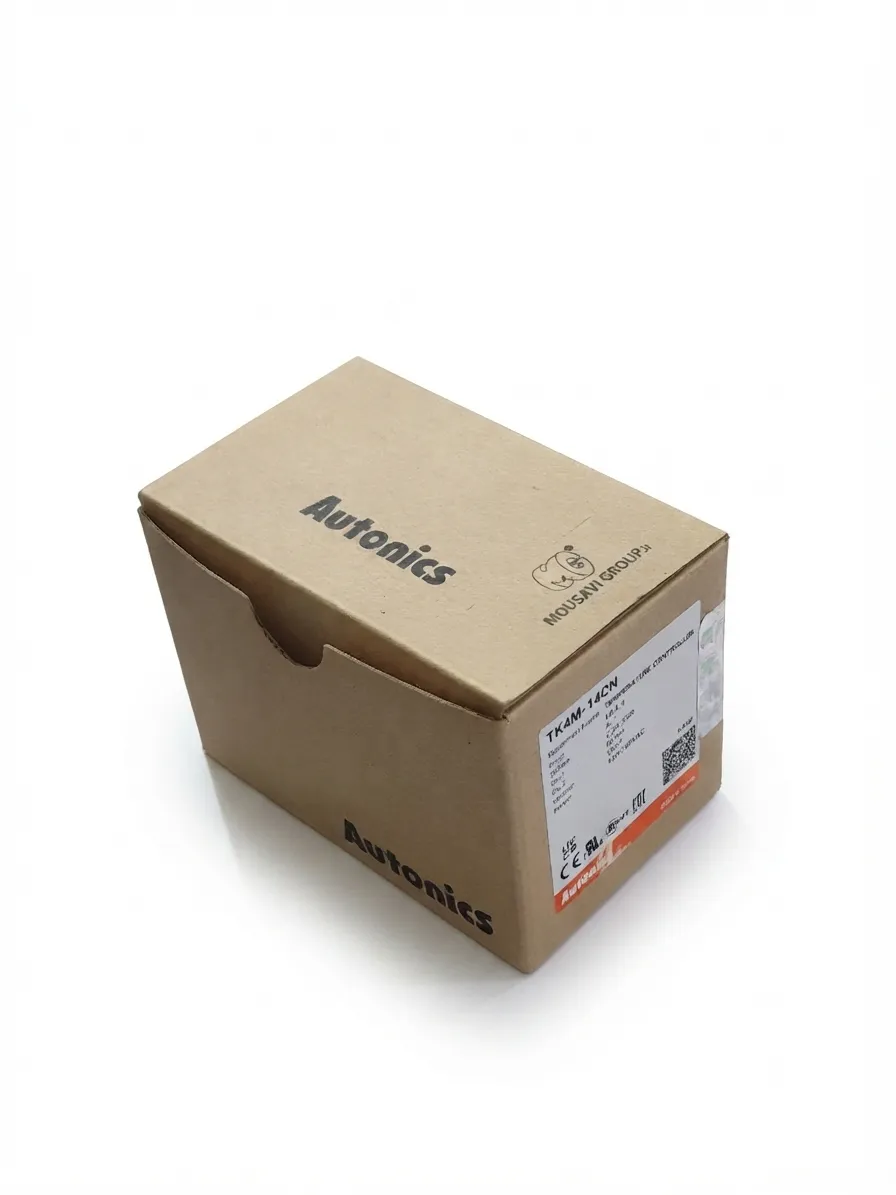

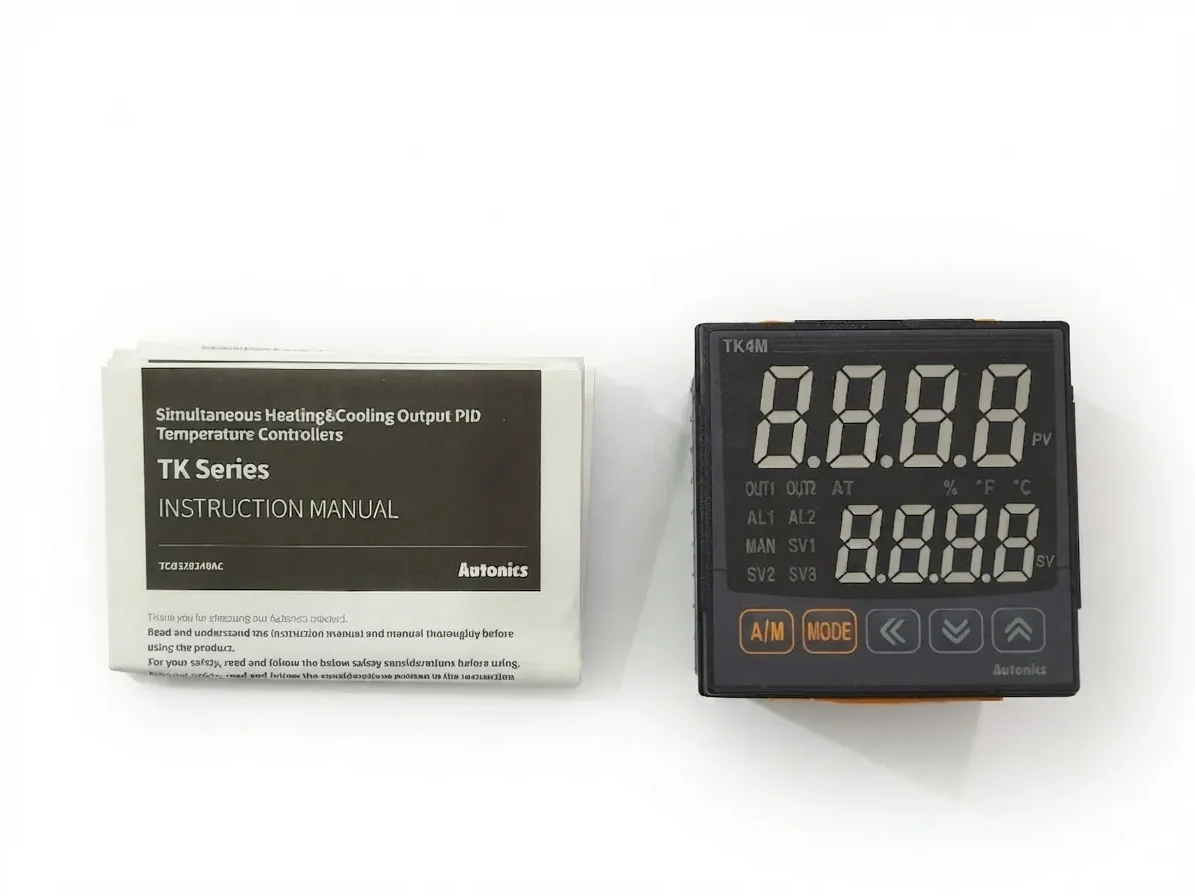

هنگامی که این تجهیز صنعتی کره‌ای را از تامین‌کنندگان معتبر تهیه می‌کنید، جعبه شرکتی شامل اقلام زیر است:

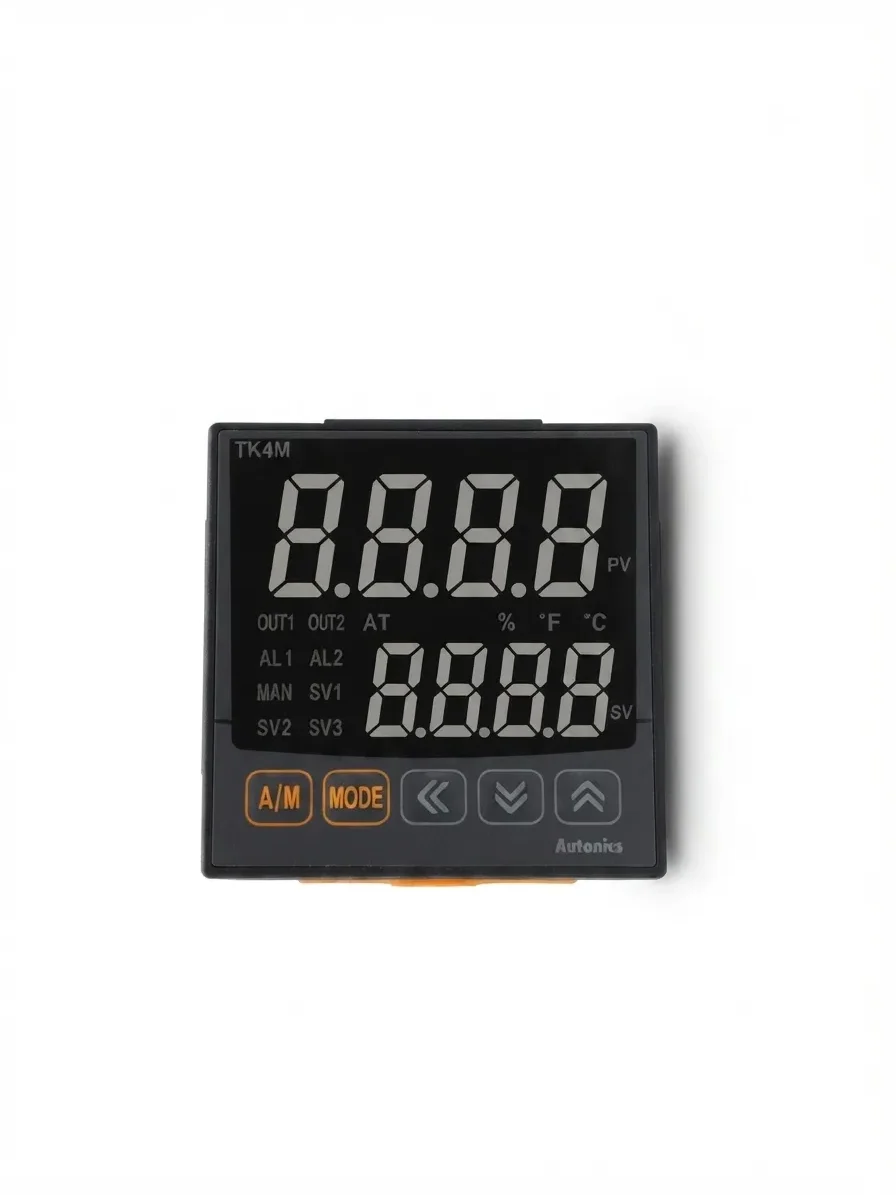

• ۱ عدد ترموستات TK4M-14RN آتونیکس مجهز به نمایشگر دوبل دیجیتال.

• براکت‌ها و بست‌های نصب پنلی جهت فیکس کردن محکم دستگاه روی درب تابلو برق.

• کاور محافظ ترمینال‌ها برای جلوگیری از برخورد اتفاقی دست با نقاط ولتاژ بالا.

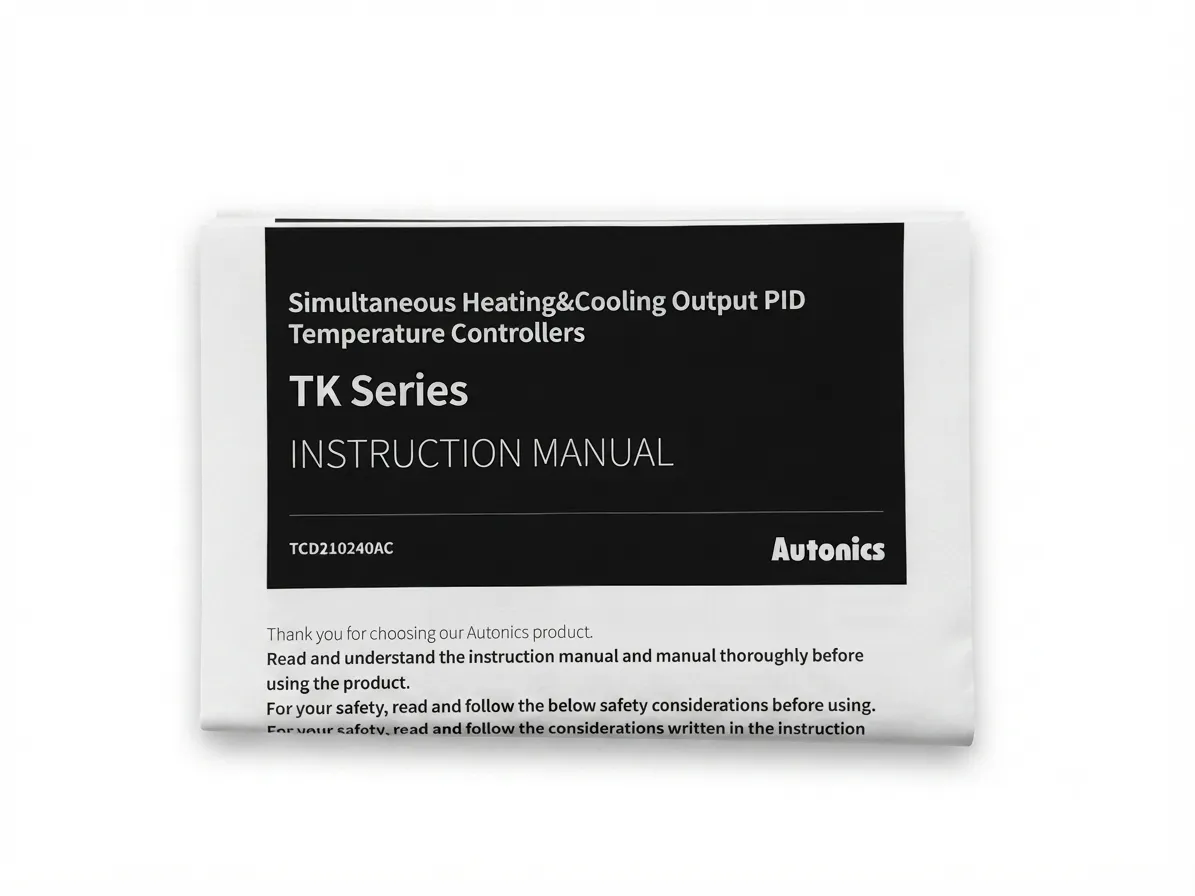

• راهنمای سریع نصب و برگه مشخصات فنی (Quick Start Guide).

• گواهی کنترل کیفی کارخانه و بارکد تایید اصالت کالا ساخت کره جنوبی.

خرید ترموستات آتونیکس و ارتقای دقت سیستم‌های حرارتی صنعتی

اگر در کوره‌های پخت، دستگاه‌های بسته‌بندی یا خطوط تولید خود با نوسانات آزاردهنده دما، پدیده سرریز حرارتی و عدم پایداری در کنترل المنت‌ها مواجه هستید و می‌خواهید دقتی بی‌نقص را به فرآیند خود تزریق کنید، انتخاب ترموستات TK4M-14RN آتونیکس بهترین تصمیم مهندسی برای شماست. این تجهیز خوش‌ساخت با الگوریتم PID دقیق، نمایشگر خوانا و دوام بالا، پاسخگوی سخت‌گیرانه‌ترین نیازهای صنعتی خواهد بود.

برای استعلام قیمت به‌روز، دریافت مشاوره تخصصی جهت انطباق مدل با نوع المنت‌ها و ثبت سفارش سریع، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.

سوالات متداول (FAQ)

۱. تفاوت اصلی کنترلر دما با یک رله حرارتی معمولی چیست؟

کنترلرها بر اساس فیدبک لحظه‌ای سنسور و الگوریتم‌های ریاضی (مانند PID)، میزان توان خروجی را به صورت پویا تنظیم می‌کنند تا دما روی عدد دقیق ثابت بماند، در حالی که رله‌های معمولی صرفاً در آستانه قطع و وصل می‌کنند.

۲. چرا مقدار نمایش داده شده روی نمایشگر دما با دماسنج محیطی اختلاف دارد؟

این اختلاف معمولاً ناشی از خطای کالیبره نبودن طول کابل ترموکوپل، عدم تنظیم صحیح پارامتر افست (Input Bias) یا انتخاب اشتبا نوع سنسور در منوی تنظیمات است.

۳. منظور از قابلیت Auto-Tuning در این کنترلر چیست؟

سیستم خودکار تیونینگ به دستگاه اجازه می‌دهد به صورت هوشمند ضریب‌های کنترل PID را بر اساس رفتار حرارتی واقعی کوره محاسبه و اعمال کند.

۴. آیا این دماسنج دیجیتال از خروجی رله و SSR به طور هم‌زمان پشتیبانی می‌کند؟

خیر، نوع خروجی متناسب با مدل سفارشی‌سازی شده است، اما این پلتفرم قابلیت راه‌اندازی درایورهای SSR را برای کلیدزنی سریع دارد.

۵. چه عواملی باعث نویز گرفتن سیگنال ورودی ترموکوپل می‌شوند؟

عبور کابل‌های سنسور در مجاورت کابل‌های قدرت موتور و اینورتر بدون استفاده از کابل شیلدار و ارت‌گذاری صحیح از دلایل اصلی است.

۶. محدوده دمایی قابل اندازه‌گیری توسط این دستگاه چقدر است؟

این بازه کاملاً به نوع سنسور متصل شده (مثلاً ترموکوپل نوع K یا Pt100) بستگی دارد و دستگاه قابلیت پذیرش رنج‌های وسیع حرارتی را دارد.

۷. علت چشمک زدن نشانگرهای روی پنل جلویی ترموستات چیست؟

نشان‌دهنده بروز خطای قطع سنسور (Burn-out)، خارج شدن دما از بازه مجاز تعریف‌شده یا فعال بودن وضعیت آلارم در سیستم است.

۸. آیا تنظیمات دستگاه پس از قطع برق شهر پاک می‌شود؟

خیر، پارامترهای تنظیم‌شده و پوینت‌های حرارتی در حافظه داخلی غیرفرار (EEPROM) دستگاه ذخیره می‌شوند و با قطعی برق از بین نمی‌روند.

۹. آیا برای سیم‌کشی ورودی ترموکوپل نیاز به کابل خاصی است؟

بله، باید حتماً از کابل جبران‌ساز (Compensation Cable) متناسب با نوع آلیاژ ترموکوپل استفاده شود تا خطای اندازه‌گیری به حداقل برسد.

۱۰. چگونه می‌توان اصالت محصولات آتونیکس کره را تایید کرد؟

بررسی کیفیت چاپ لیزری روی بدنه، مطابقت پارت‌نامبر با کاتالوگ رسمی شرکت و خرید از تامین‌کنندگان معتبر تجهیزات اتوماسیون صنعتی.
