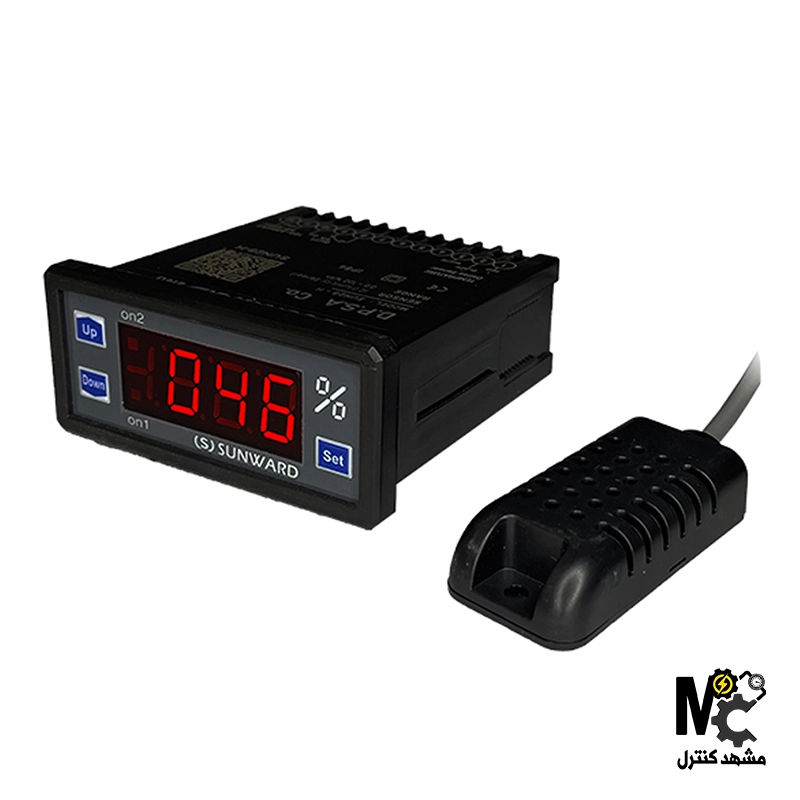

معرفی و بررسی کنترلر دما و رطوبت SUN-25TH-G5 برند سانوارد
در سامانه‌های اتوماسیون صنعتی پیشرفته، سالن‌های پرورش قارچ، گلخانه‌های هوشمند، دستگاه‌های جوجه‌کشی، انبارها و آزمایشگاه‌های حساس، کنترل همزمان و دقیق دو پارامتر دما و رطوبت نقشی تعیین‌کننده در حفظ کیفیت محصولات و جلوگیری از خسارات سنگین ایفا می‌کند. هنگامی که یک مهندس ابزار دقیق، طراح تابلو برق یا تکنسین نگهداری و تعمیرات به دنبال یک تجهیز دوکاره، بادوام و با کاربری آسان می‌گردد تا بدون نیاز به استفاده از دو دستگاه مجزا پایش پارامترهای محیطی را انجام دهد، استفاده از محصولات برند معتبر سانوارد (SUNWARD) به عنوان راهکاری اقتصادی و تخصصی مطرح می‌شود.
اگر در محیطهای تولیدی و صنعتی خود با مشکل نوسانات شدید رطوبت، خطای اندازه‌گیری دما یا اختلال در سیستم‌های رطوبت‌ساز و فن‌های تهویه مواجه هستید، کنترلر دما و رطوبت SUN-25TH-G5 برند سانوارد یکی از کاربردی‌ترین تجهیزات برای رفع این نیاز است. این ترموستات و رطوبت سنج تک نقطه ای با بهره‌گیری از سنسورهای دیجیتال مجزا یا ترکیبی باکیفیت، نمایشگر واضح دوگانه و پردازشگر دقیق، امکان پایش و فرمان‌دهی همزمان را فراهم می‌کند. در این مقاله قصدمان این است که به بررسی جامع مشخصات فنی، اقلام همراه، نحوه نصب و نکات کلیدی این نمایشگر دما و رطوبت SUNWARD بپردازیم تا با دیدی کاملاً مهندسی، بهترین انتخاب را برای پروژه‌های خود داشته باشید.
مشخصات فنی و پارامترهای کلیدی کنترلر دما و رطوبت SUNWARD
تسلط بر ویژگی‌های الکتریکی، خروجی‌های مجزای رله برای دما و رطوبت و بازه اندازه‌گیری پیش از جانمایی دستگاه روی تابلو کنترل برای هر تکنسینی ضروری است. جدول زیر مشخصات فنی این تجهیز را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | سانوارد (SUNWARD) |
| مدل فنی دقیق | SUN-25TH-G5 |
| نوع تجهیز | کنترلر و نمایشگر همزمان دما و رطوبت دیجیتال |
| نوع ورودی سنسور | سنسورهای ترکیبی اختصاصی دما و رطوبت دیجیتال (با دقت پایداری بالا) |
| بازه اندازه‌گیری دما | منفی ۱۰ الی مثبت ۶۰ درجه سانتی‌گراد (متناسب با سنسور) |
| بازه اندازه‌گیری رطوبت | ۰ الی ۹۹ درصد رطوبت نسبی (RH%) |
| ولتاژ تغذیه دستگاه | ۲۲۰ ولت متناوب (220V AC) / برق شهری |
| خروجی‌های فرمان | دارای ۲ رله خروجی مجزا (یک خروجی برای دما و یک خروجی برای رطوبت) |
| نوع نمایشگر | نمایشگر دیجیتال دو خطی (Dual Display) پرنور |
| نوع نصب | توکار تابلویی (Panel Mount) با ابعاد استاندارد |
تحلیل خصوصیات ساختاری:
کنترل دوگانه مجزا: عملکرد این ترموستات و رطوبت سنج تک نقطه ای به گونه‌ای طراحی شده است که فرمان گرمایش/سرمایش و رطوبت‌زدایی/رطوبت‌زایی را از طریق دو کنتاکت کاملاً مستقل مدیریت کند.
نمایشگر پرنور: صفحه نمایش این نمایشگر دما و رطوبت SUNWARD امکان قرائت همزمان مقادیر فعلی دما و رطوبت محیط را حتی از فواصل دورتر در سالن‌های تولید فراهم می‌سازد.
محتویات سفارش و اقلام همراه کنترلر سانوارد مدل SUN-25TH-G5
هنگامی که این دستگاه کنترلر اصل را از توزیع‌کنندگان معتبر اتوماسیون تهیه می‌کنید، بسته‌بندی شرکتی شامل اقلام زیر است:
۱ عدد بدنه اصلی کنترلر دما و رطوبت SUN-25TH-G5 برند سانوارد با فریم تابلویی استاندارد.
سنسور اختصاصی ترکیبی دما و رطوبت مجهز به کابل رابط با طول استاندارد شرکتی.
گیره‌های مهار مکانیکی طرفین جهت فیکس کردن دستگاه روی درب تابلو برق.
واشر آب‌بندی لاستیکی برای جلوگیری از ورود گردوغبار به فضای داخلی تابلو.
برگه راهنمای کالیبراسیون و دیاگرام سیمکشی (Wiring Diagram) جهت تنظیم پارامترها.
نحوه نصب، سربندی و تنظیم پارامترهای کنترلر دما و رطوبت سانوارد
رعایت نکات مهندسی در نصب مکانیکی سنسور و سیمکشی ترمینال‌ها، از بروز خطا در قرائت رطوبت و آسیب به رلههای دستگاه جلوگیری می‌کند. مراحل نصب به شرح زیر است:
برش روی درب تابلو برق: با توجه به ابعاد استاندارد پشت دستگاه، برشی مستطیلی روی درب تابلو ایجاد کرده و بدنه اصلی را جای‌گذاری کنید.
فیکس کردن بدنه با گیره‌های جانبی: گیره‌های کشویی را از پشت تابلو محکم کنید تا دستگاه حین فشردن کلیدها حرکت نکند.
جانمایی صحیح سنسور محیطی: سنسور دما و رطوبت را در منطقه‌ای از سالن یا دستگاه نصب کنید که جریان هوای آزاد وجود داشته باشد و مستقیماً در معرض پاشش قطرات آب یا جریان مستقیم هیتر قرار نگیرد.
سیمکشی ترمینال‌های تغذیه و سنسور: کابل‌های سنسور را بر اساس رنگ‌بندی و شماره ترمینال‌های قیدشده در دیاگرام وصل کرده و برق ۲۲۰ ولت تغذیه را به ترمینال‌های Power سپرد.
سربندی مدارهای فرمان خروجی: فاز فرمان را به پایه مشترک (COM) رله‌ها داده و خروجی‌های NO رله دما را به کنتاکتور هیتر/فن و خروجی NO رله رطوبت را به رله کمکی دستگاه رطوبت‌ساز متصل کنید.
خرید کنترلر دما و رطوبت SUN-25TH-G5 برند سانوارد برای هوشمندسازی محیطهای حساس
اگر در سالن‌های پرورش قارچ، گلخانه‌ها، دستگاه‌های جوجه‌کشی یا محیطهای صنعتی خود نیازمند کنترل دقیق، همزمان و بدون نوسان دما و رطوبت هستید و به دنبال باکیفیت‌ترین تجهیز دوکاره با قیمت مناسب می‌گردید، همین حالا برای خرید کنترلر دما و رطوبت SUN-25TH-G5 برند سانوارد اقدام کنید. این کنترلر دما و رطوبت SUN-25TH-G5 برند سانوارد با سنسور باکیفیت، خروجی‌های رله‌ای مجزا و دوام بالا، تضمین‌کننده شرایط محیطی ایده‌آل پروژه‌های شما خواهد بود.
جهت استعلام قیمت، دریافت مشاوره فنی و ثبت سفارش آنی، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. آیا خروجی‌های دما و رطوبت در این دستگاه به صورت مستقل از هم عمل می‌کنند؟
بله، دستگاه دارای دو رله خروجی کاملاً مجزاست که یکی بر اساس ست‌پوینت دما و دیگری بر اساس ست‌پوینت رطوبت فرمان صادر می‌کند.
۲. چرا نصب سنسور رطوبت در نزدیکی نازل‌های رطوبت‌ساز یا خروجی هیتر نادرست است؟
قرارگیری سنسور در مسیر مستقیم پاشش آب یا باد گرم هیتر باعث قرائت موضعی و اشتباه شده و منجر به قطع و وصل بی‌مورد سیستم می‌شود.
۳. آیا امکان کالیبره کردن جداگانه مقدار دما و مقدار رطوبت در منوی دستگاه وجود دارد؟
بله، در پارامترهای داخلی دستگاه گزینههای Offset مجزا برای تصحیح خطای احتمالی دما و رطوبت نسبت به مرجع سنجش تعبیه شده است.
۴. حداکثر طول مجاز برای افزایش کابل سنسور این کنترلر چقدر است؟
افزایش طول کابل سنسورهای دیجیتال تا فواصل استاندارد (با استفاده از کابل شیلددار) امکان‌پذیر است، اما افزایش بیش از حد می‌تواند باعث افت ولتاژ سیگنال شود.
۵. چگونه می‌توان حالت کاری رله رطوبت را بین رطوبت‌زایی (Humidification) و رطوبت‌زدایی (Dehumidification) تغییر داد؟
با ورود به منوی تنظیمات دستگاه و تغییر پارامتر مربوط به مد رطوبت، می‌توانید مشخص کنید که با کاهش رطوبت رله وصل شود یا با افزایش آن.
۶. در صورت نفوذ تقطیر و قطرات آب به داخل سنسور رطوبت چه اتفاقی می‌افتد؟
نفوذ مستقیم مایعات باعث اشباع سنسور و نمایش عدد ۹۹٪ یا بروز خطا می‌شود که تا زمان خشک شدن کامل سنسور، قرائت درست انجام نخواهد شد.
۷. ظرفیت جریانی رلههای خروجی دستگاه چقدر است و آیا نیازی به کنتاکتور کمکی هست؟
رلههای داخلی معمولاً ظرفیت جریانی محدود برای مدارهای فرمان دارند؛ بنابراین برای بارگیری از فنها، هیترها و رطوبتسازهای صنعتی حتماً باید از رله کمکی یا کنتاکتور استفاده شود.
۸. فرق اصلی این مدل دوکاره با استفاده از دو دستگاه مجزای دما و رطوبت چیست؟
علاوه بر کاهش هزینهها و اشغال فضای کمتر روی تابلو برق، سیمکشی مجتمعتر و پایش یکپارچه محیط از مزایای اصلی این مدل دوکاره است.
۹. عملکرد دستگاه در صورت قطعی یا شل شدن سیم‌های سنسور چگونه خواهد بود؟
دستگاه با چشمک زدن نمایشگر و درج کد خطای سنسور (شبیه o-C یا Err)، خروجی‌های فرمان را برای حفظ ایمنی سیستم قطع می‌کند.
۱۰. شرایط نگهداری سنسور رطوبت در محیطهای کارگاهی غبارآلود به چه صورت است؟
تمیزکاری دورهای فیلتر یا غلاف محافظ سنسور با باد ملایم جهت جلوگیری از نشست گردوغبار و چربی برای حفظ سرعت پاسخدهی سنسور ضروری است.
