در سامانههای پیشرفته کنترل صنعتی، جایی که دقت، پایداری و مدیریت هوشمند توان الکتریکی حرف اول را میزند، انتخاب تجهیزات مناسب حیاتی است. این نیاز بهخصوص در صنایع حرارتی، کورهها، و خطوط تولید حساس، اهمیت دوچندانی پیدا میکند. تریستور قدرت TPR هانیانگ، یا همان SCR Power Controller، به عنوان یکی از پیشروترین و مطمئنترین کنترلکنندههای توان در بازار شناخته میشود.
این نوشته، راهنمای جامع شما برای شناخت، بررسی تخصصی مشخصات فنی، مدلهای مختلف، و درک مزایای کلیدی سری TPR هانیانگ (Hanyoung Nux) است تا بتوانید با تکیه بر اطلاعات متخصصانه، بهترین انتخاب را برای ارتقاء و بهینهسازی سیستمهای کنترل توان خود داشته باشید.
مشخصات فنی و پارامترهای حیاتی در سری TPR
انتخاب موفق یک تریستور قدرت، منوط به درک دقیق پارامترهای فنی است. تریستور قدرت TPR هانیانگ با مشخصات زیر، بالاترین استانداردها را ارائه میدهد:
-
جریان نامی (Rated Current): حداکثر جریانی که کنترلر قدرت میتواند به صورت پیوسته تحمل کند (در مدل های مختلف متفاوت است و از 25 آمپر تا 320 آمپر متغیر).
-
سیگنال ورودی کنترل (Control Input Signal): نوع سیگنالی که برای تنظیم توان خروجی استفاده میشود. رایجترینها عبارتند از:
-
آنالوگ استاندارد
-
پتانسیومتر
-
-
روشهای کنترل خروجی (Output Control Modes):
-
کنترل فاز (Phase Control): دقیقترین روش برای بارهای مقاومتی و القایی.
-
کنترل سیکل زمانی (Cycle Control): مناسب برای بارهای مقاومتی صرف، جهت کاهش نویز و هارمونیکها.
-
-
قابلیتهای حفاظتی: شامل حفاظت در برابر دمای بیش از حد، فیوزهای سریع داخلی، و حفاظت در برابر اضافه جریان (در مدلهای پیشرفته)

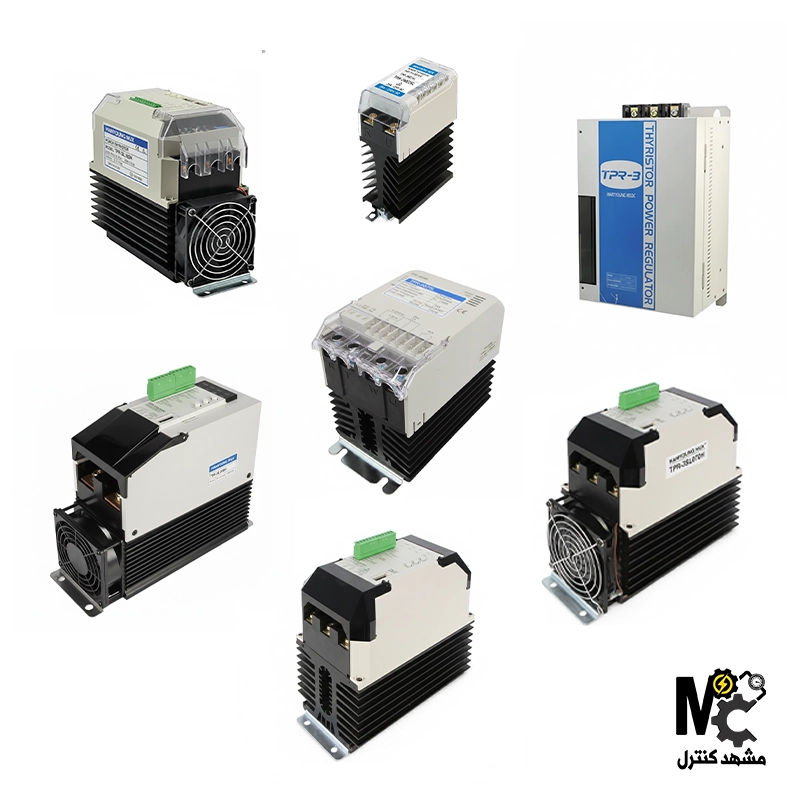

مدلهای مختلف تریستور قدرت TPR هانیانگ و مقایسه فنی آنها
سری TPR هانیانگ برای پوشش دادن طیف گستردهای از نیازهای صنعتی، در مدلها و پیکربندیهای مختلفی عرضه میشود که تفاوت اصلی آنها در تعداد فاز و حداکثر جریان قابل کنترل است.

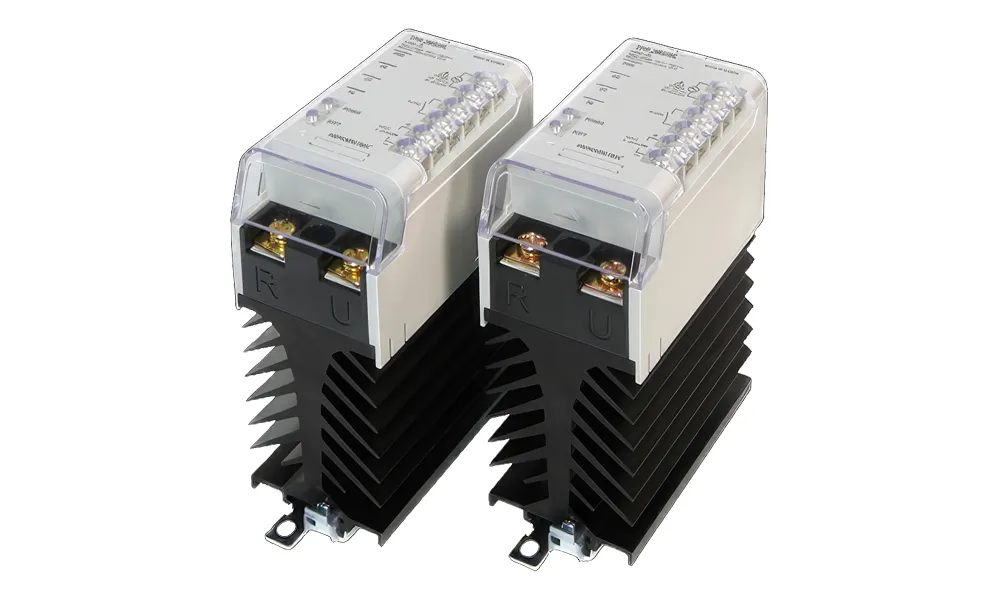

مدلهای تک فاز (Single Phase)
این مدلها برای کنترل بارهای مقاومتی یا القایی که با برق تکفاز (معمولاً ۲۲۰ ولت) کار میکنند، طراحی شدهاند. این مدلها رایجتر و نصبشان سادهتر است.

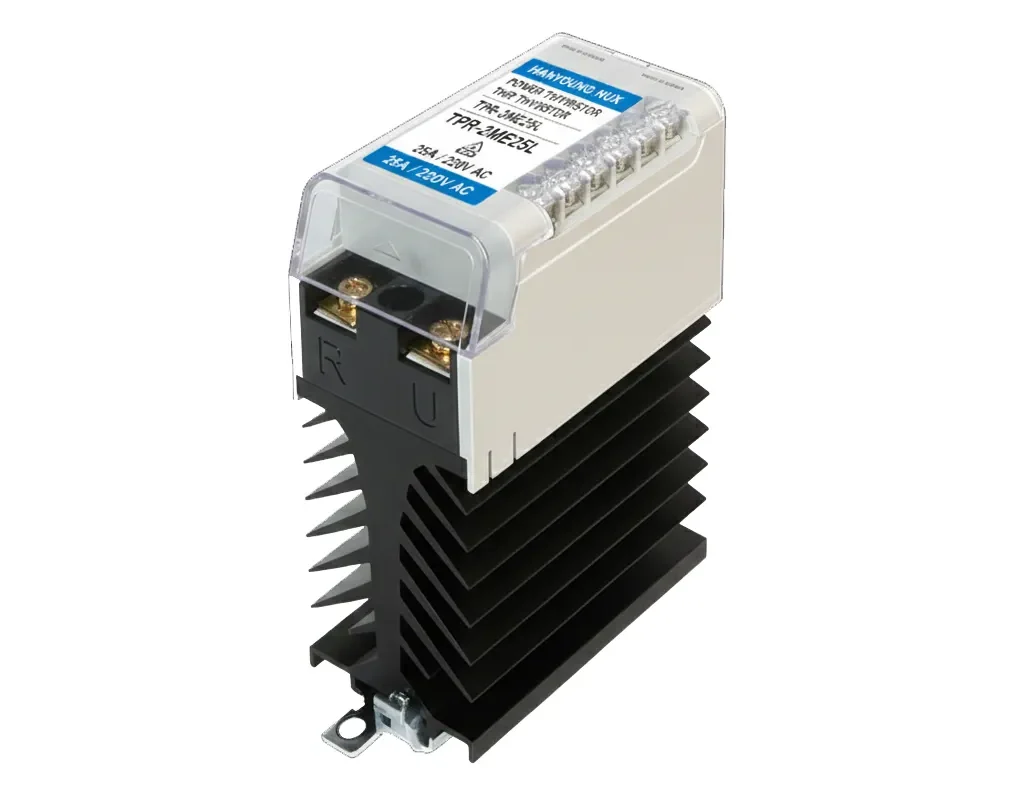

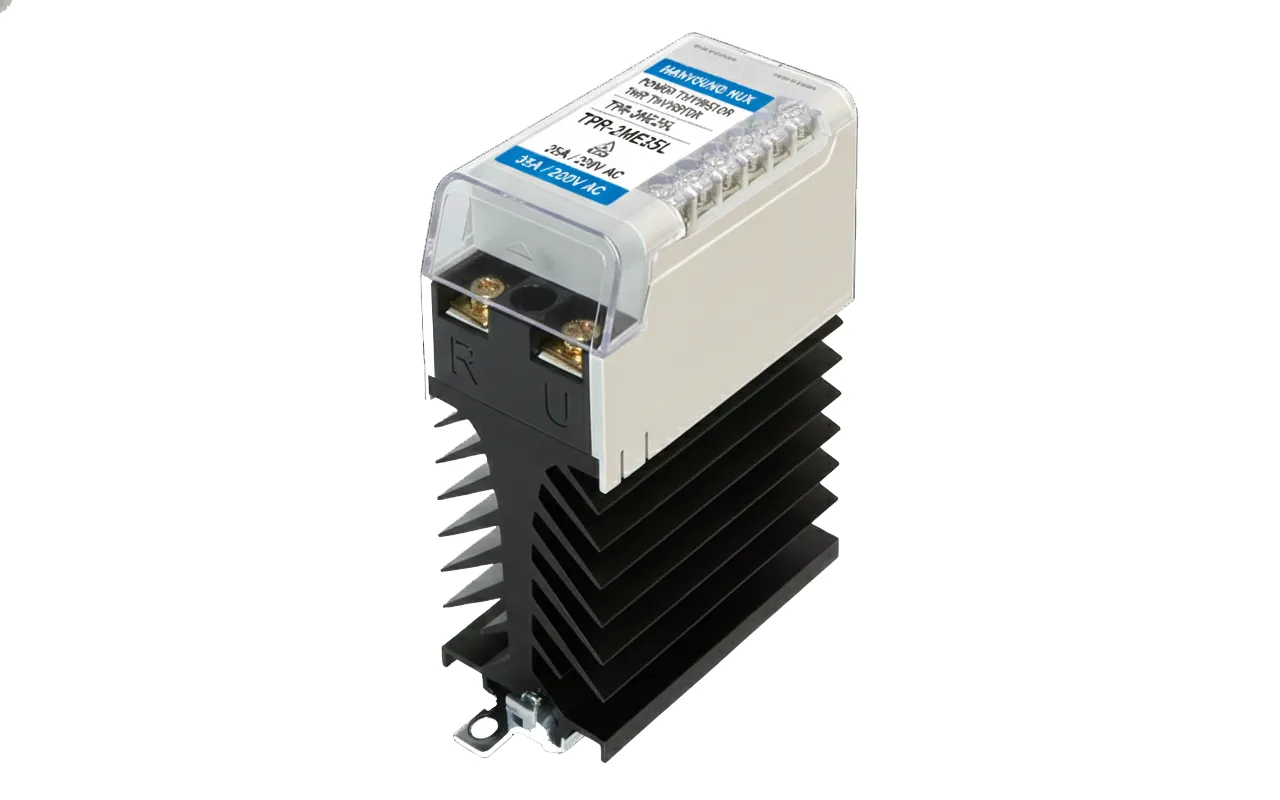

- تریستور قدرت TPR-2ME25L

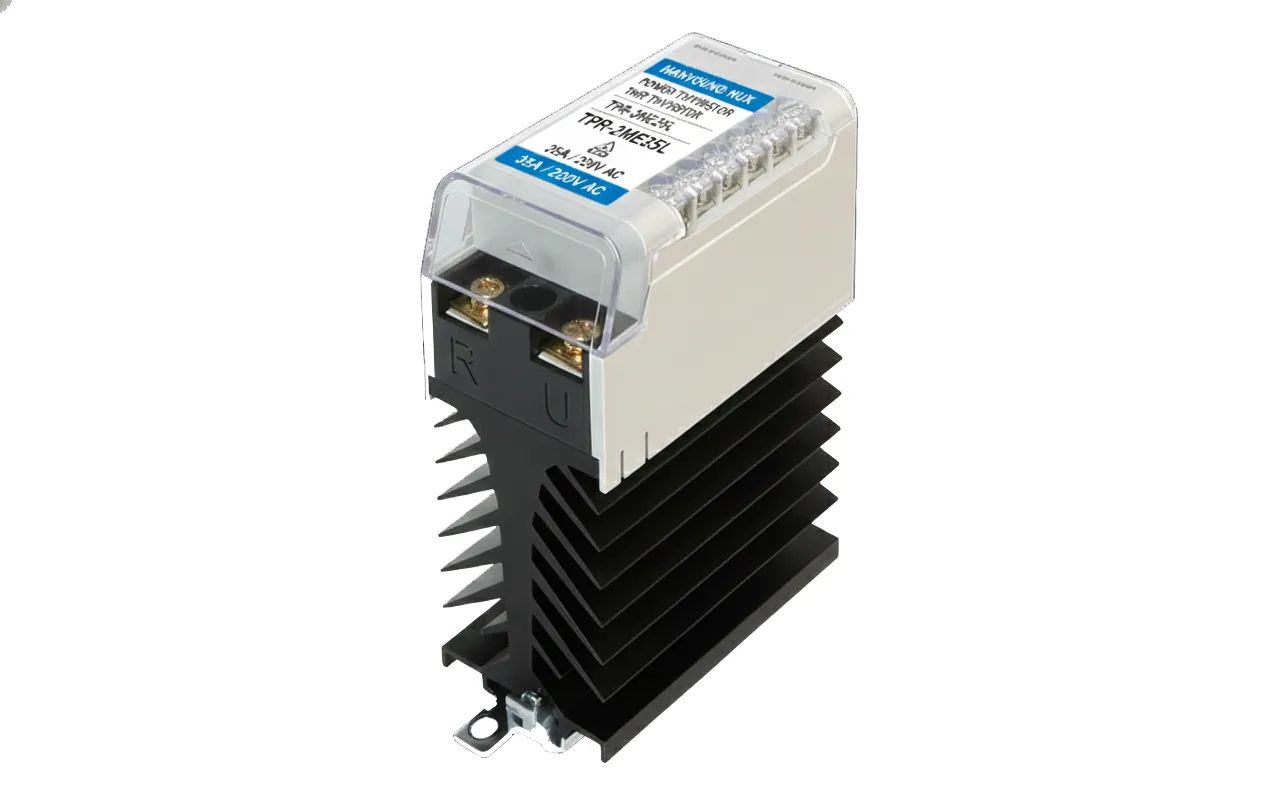

- تریستور قدرت TPR-2ME35L
- تریستور قدرت TPR-2G50L

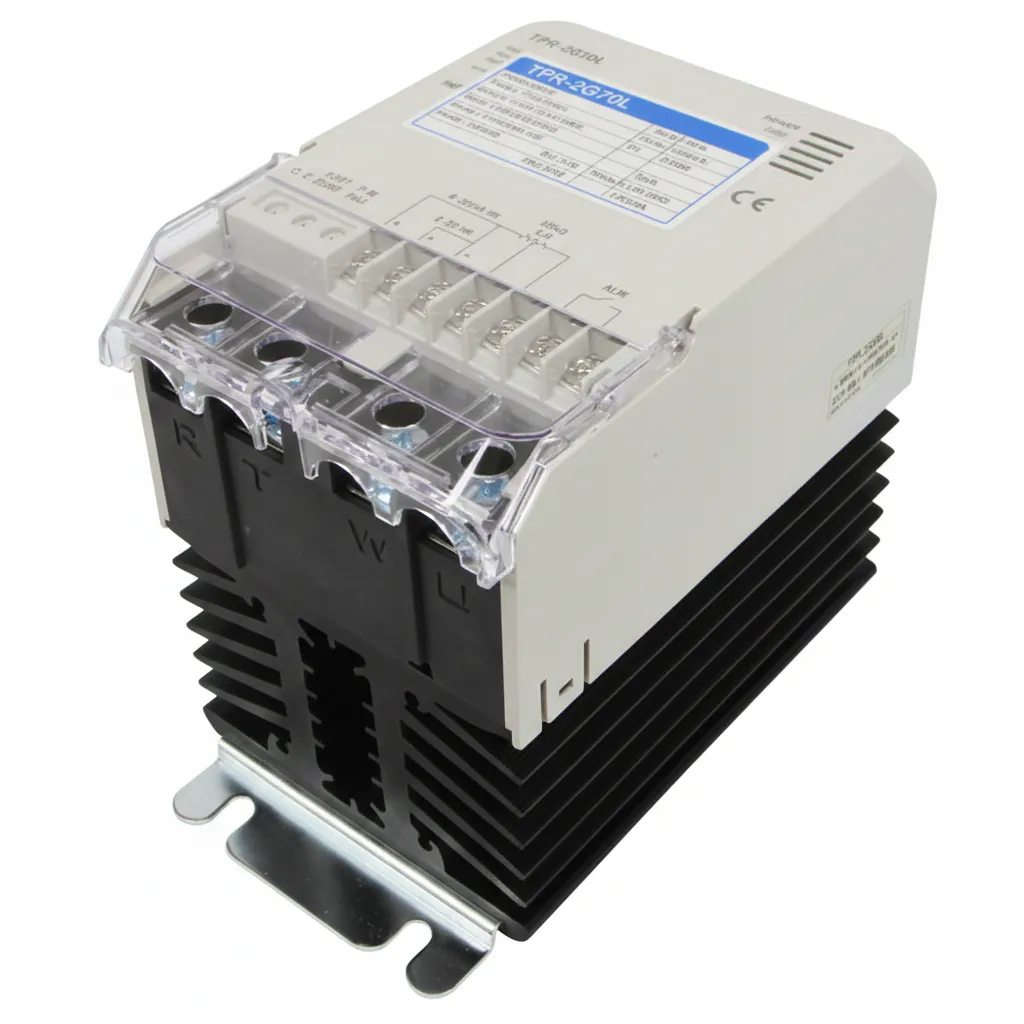

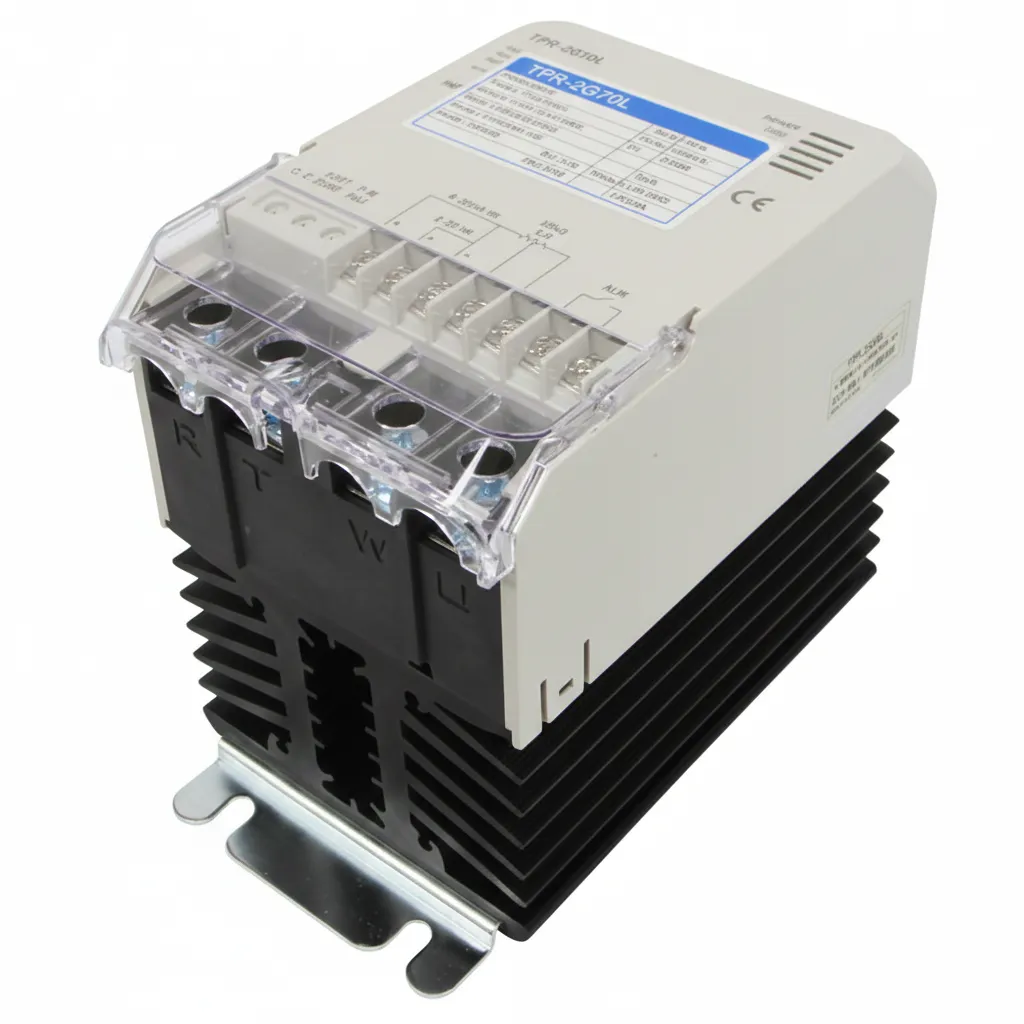

- تریستور قدرت TPR-2G70L
مزیت کلیدی: قیمت مقرون به صرفهتر برای بارهای کوچک تا متوسط و نیاز به فضای کمتری برای نصب.

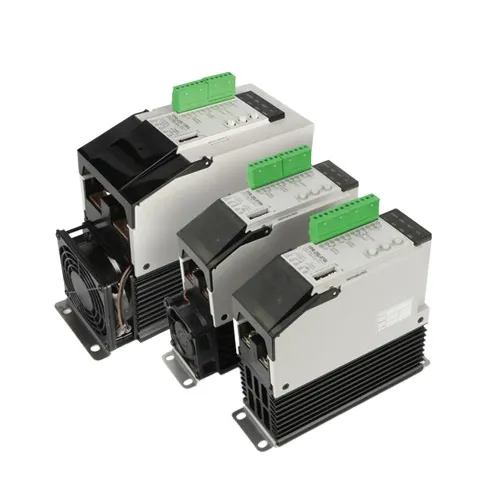

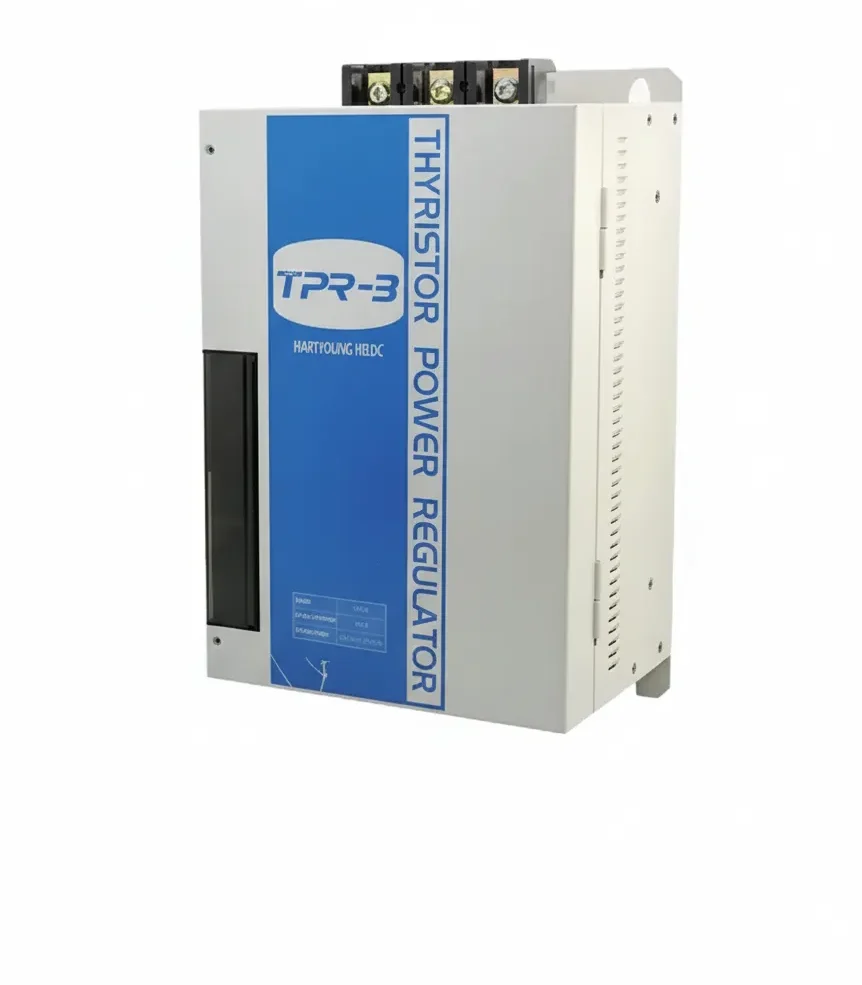

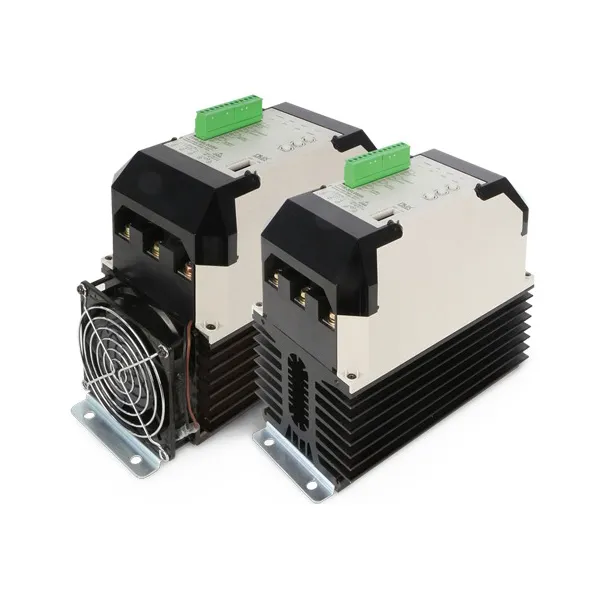

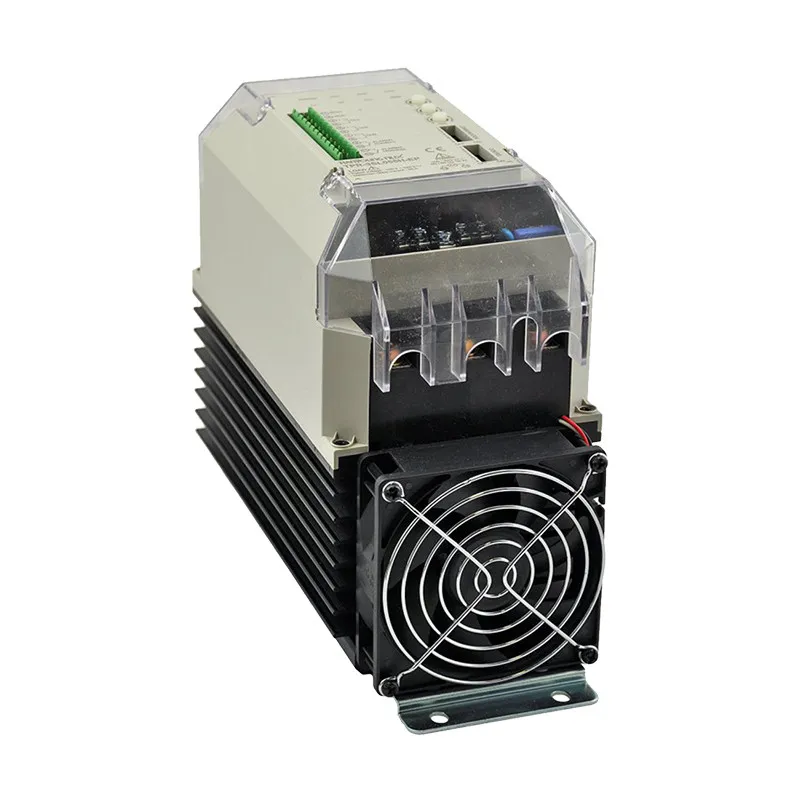

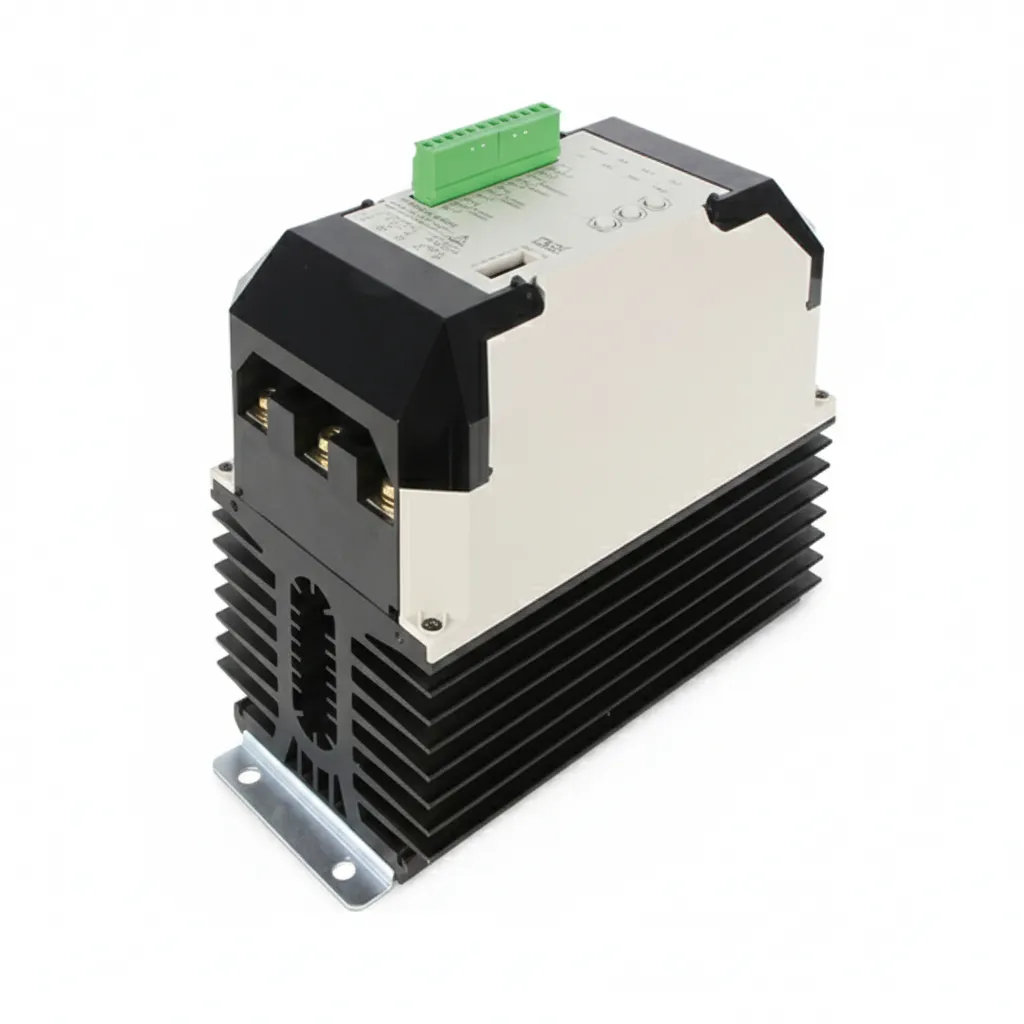

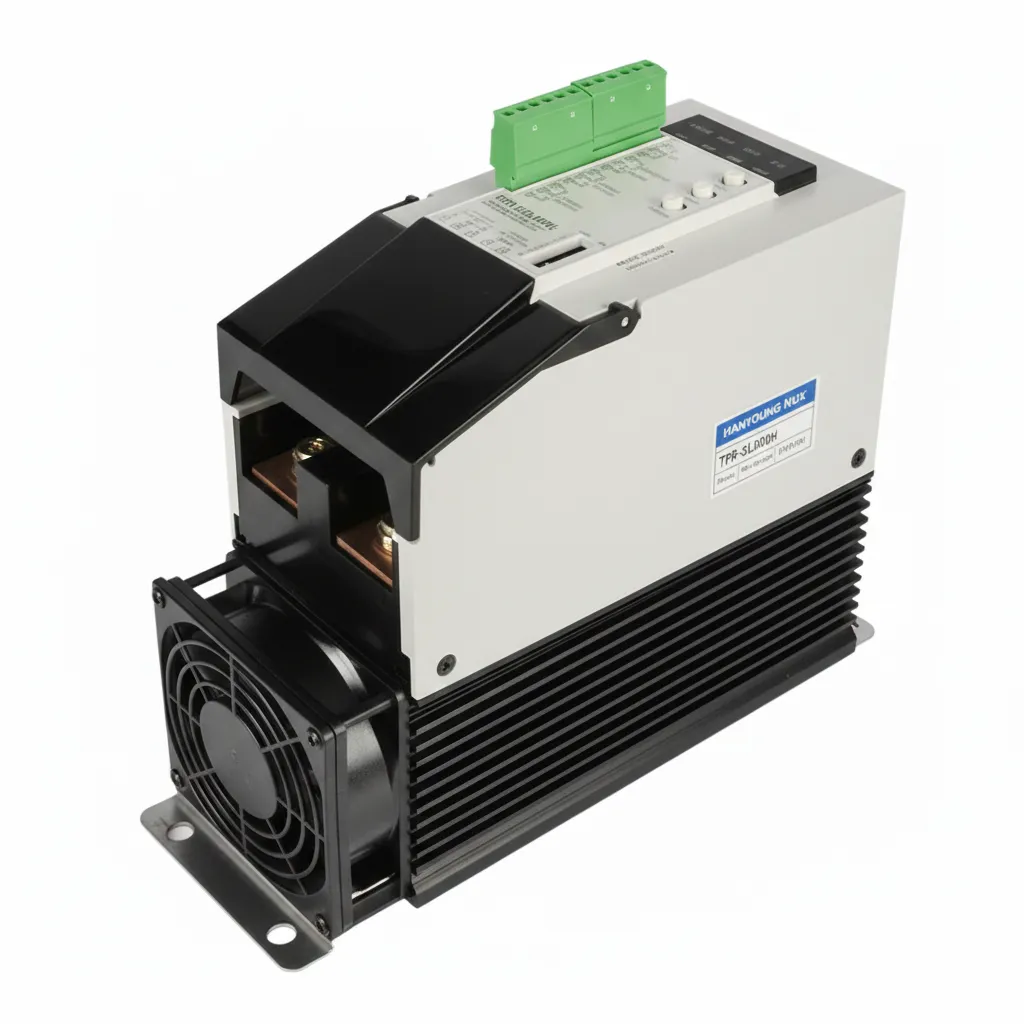

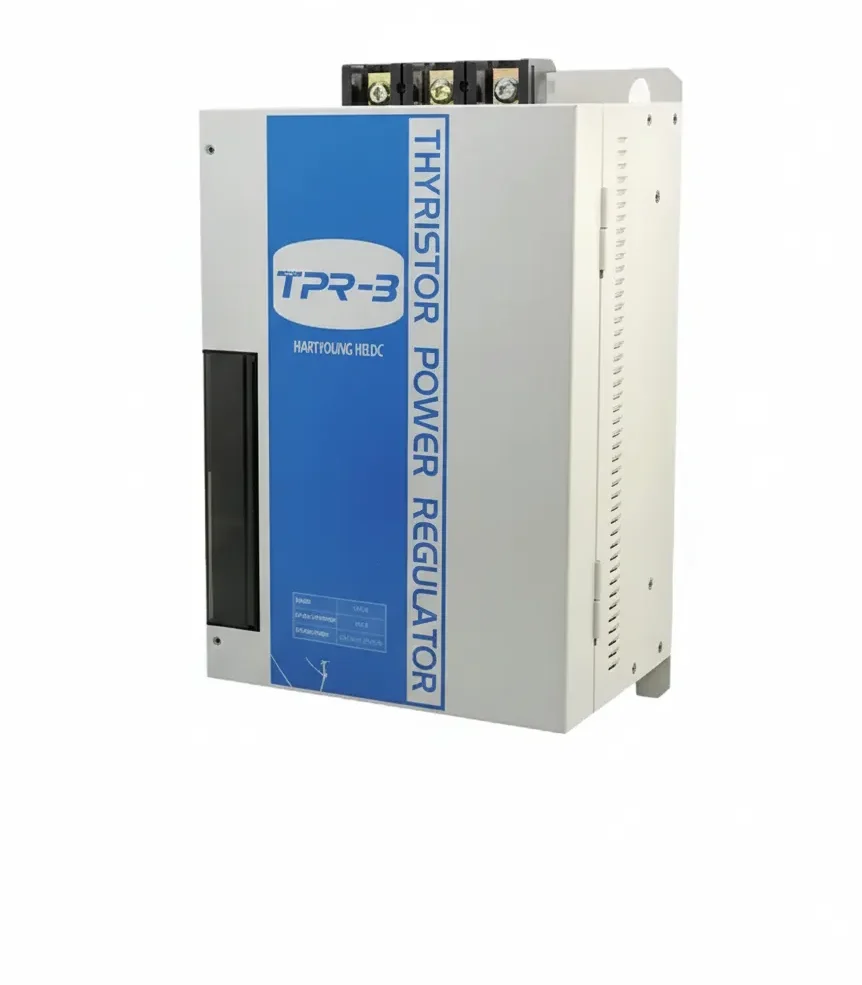

مدلهای سه فاز (Three Phase)
این مدلها برای سیستمهای قدرت سهفاز (معمولاً ۳۸۰ ولت) به کار میروند و توانایی کنترل همزمان یا مستقل هر سه فاز را دارند.

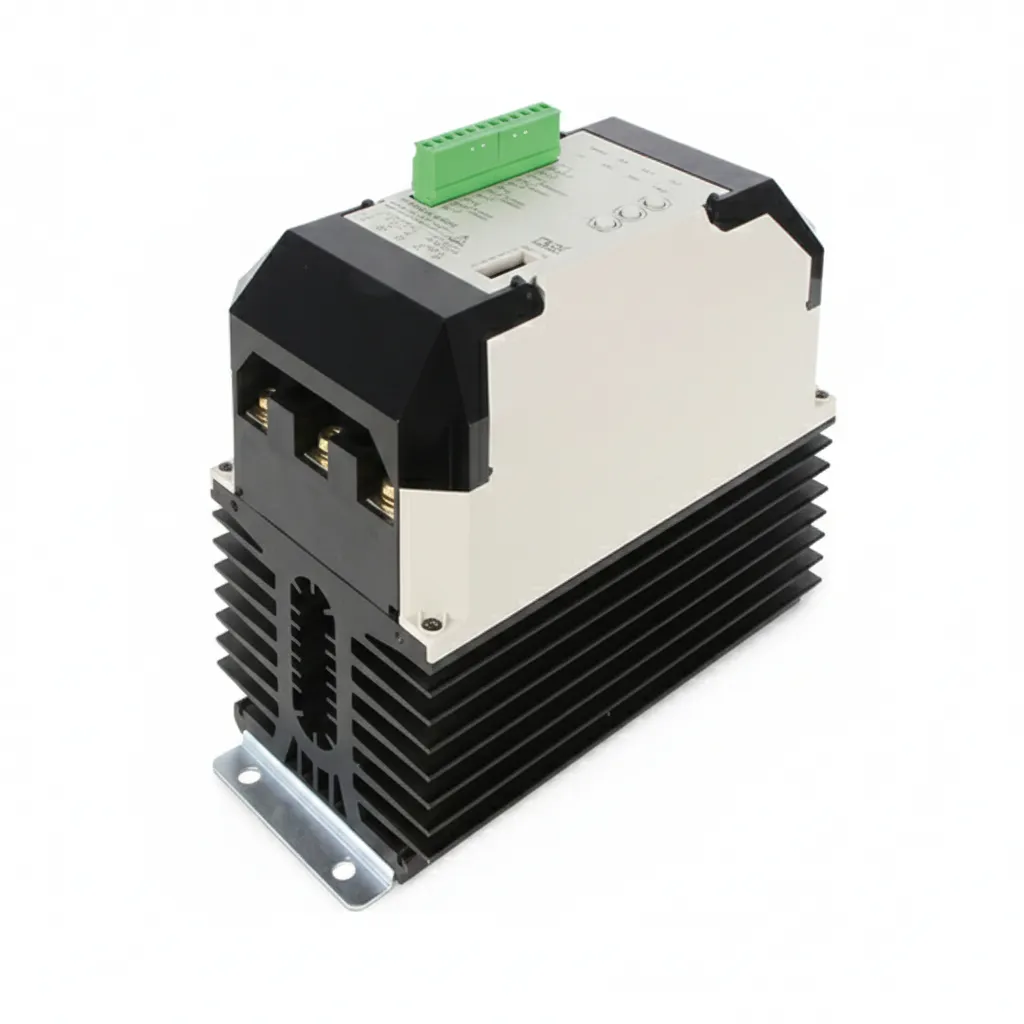

- تریستور قدرت TPR-3SL040H

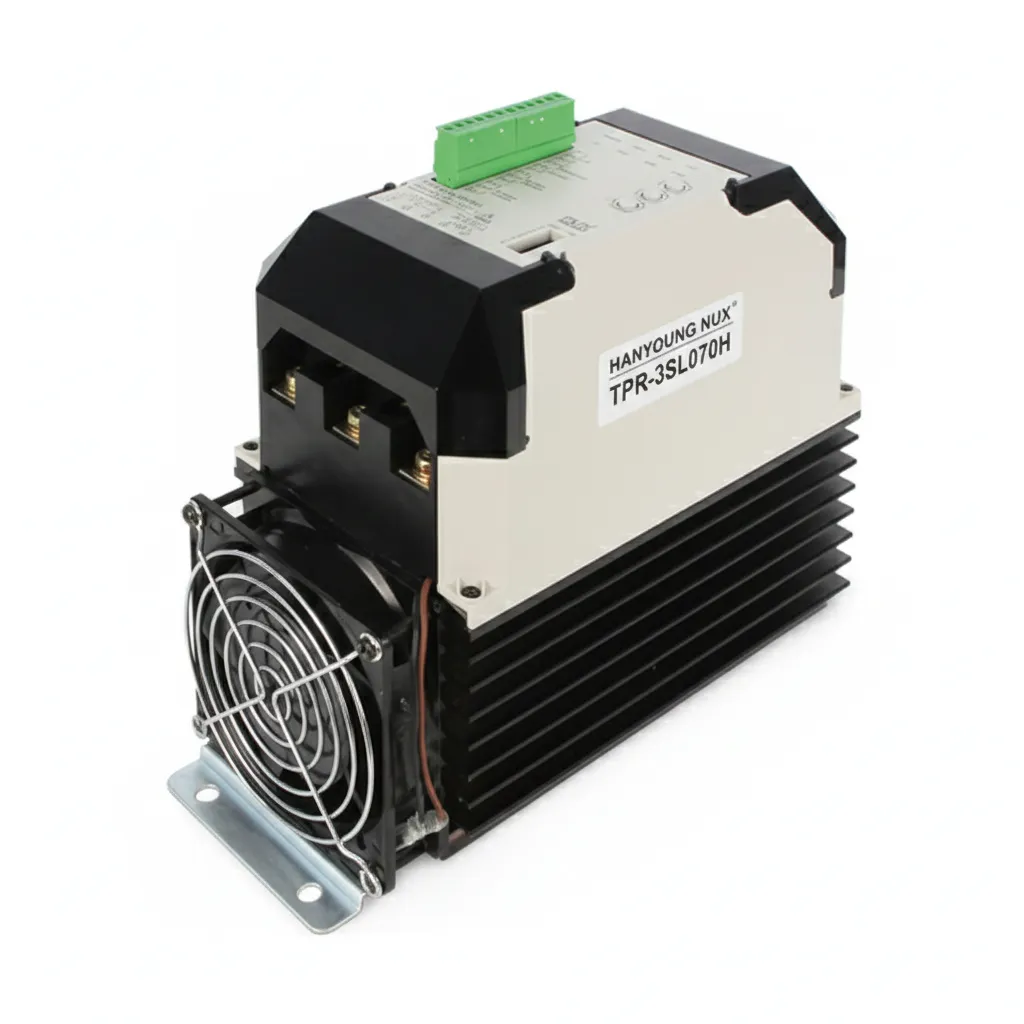

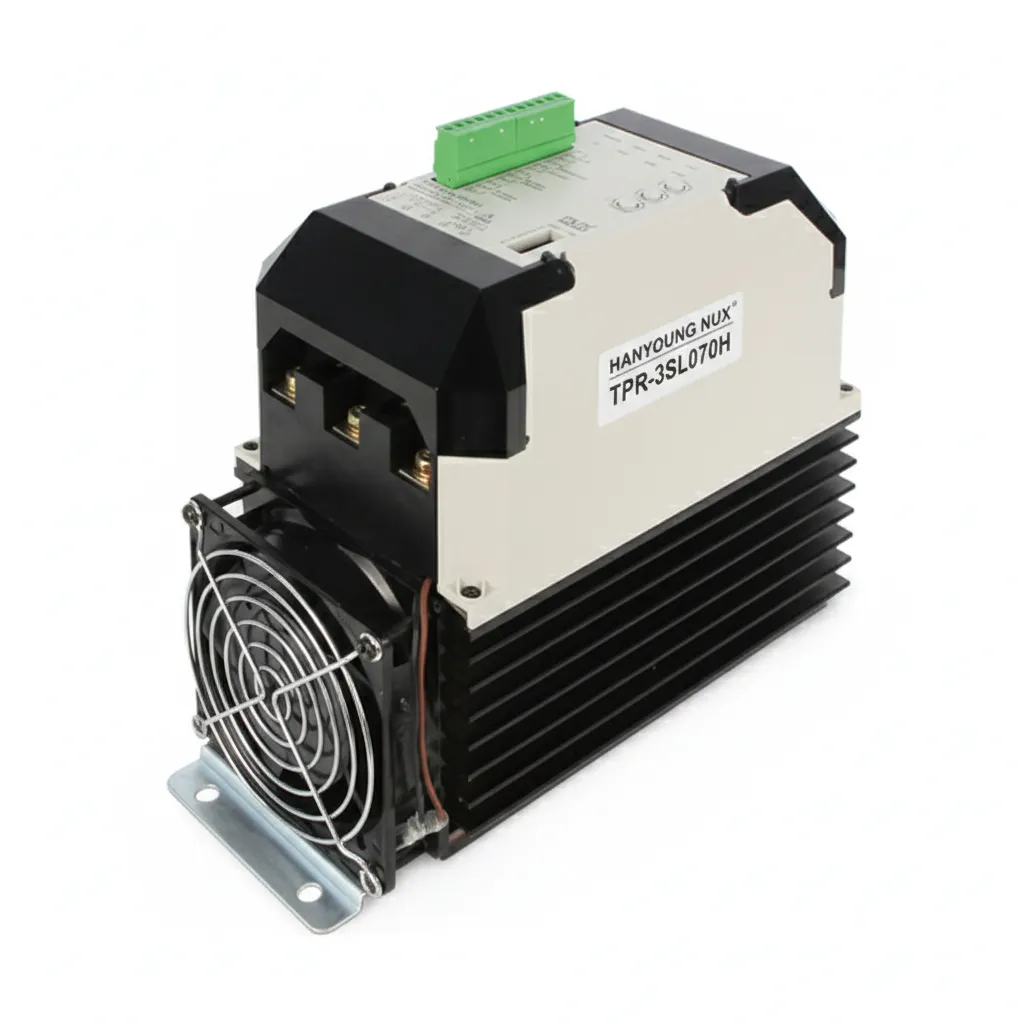

- تریستور قدرت TPR-3SL070H

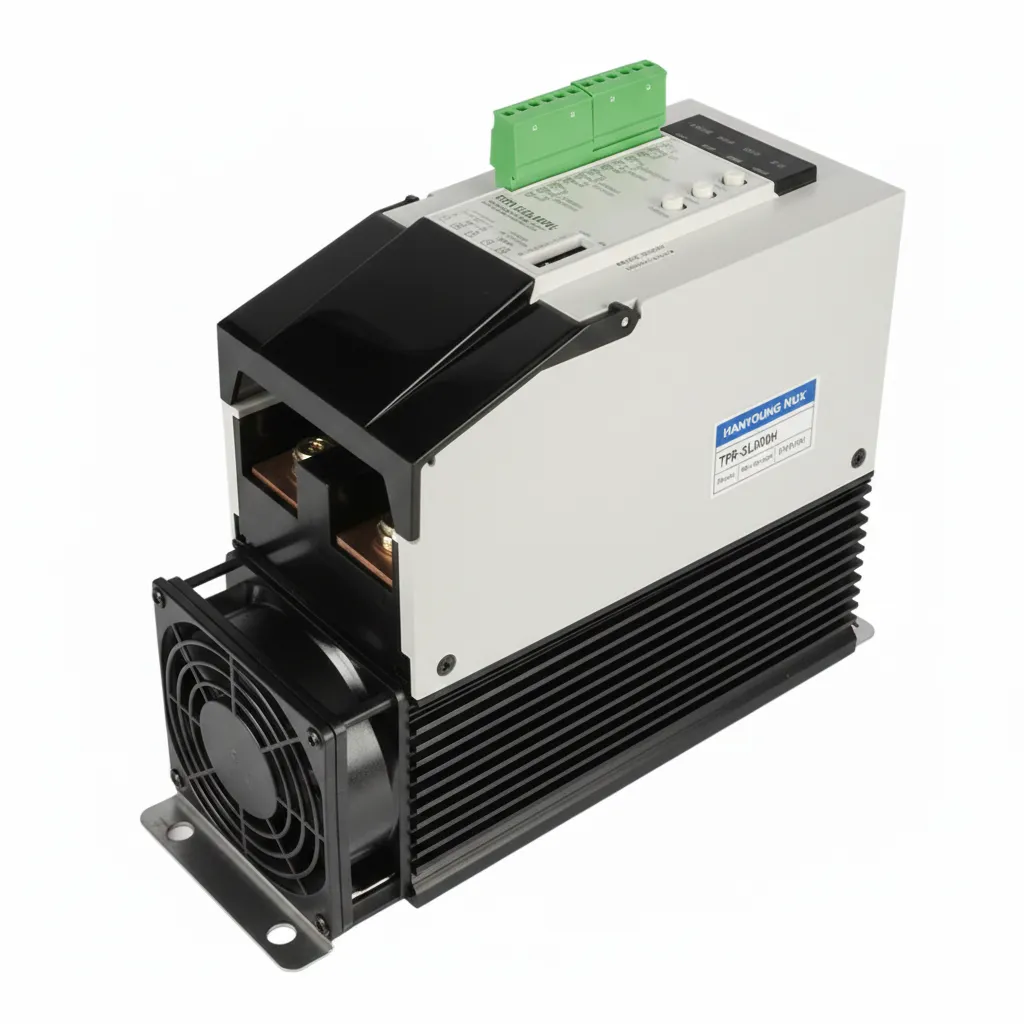

- تریستور قدرت TPR-3SL090H
- تریستور قدرت TPR-3SL130H

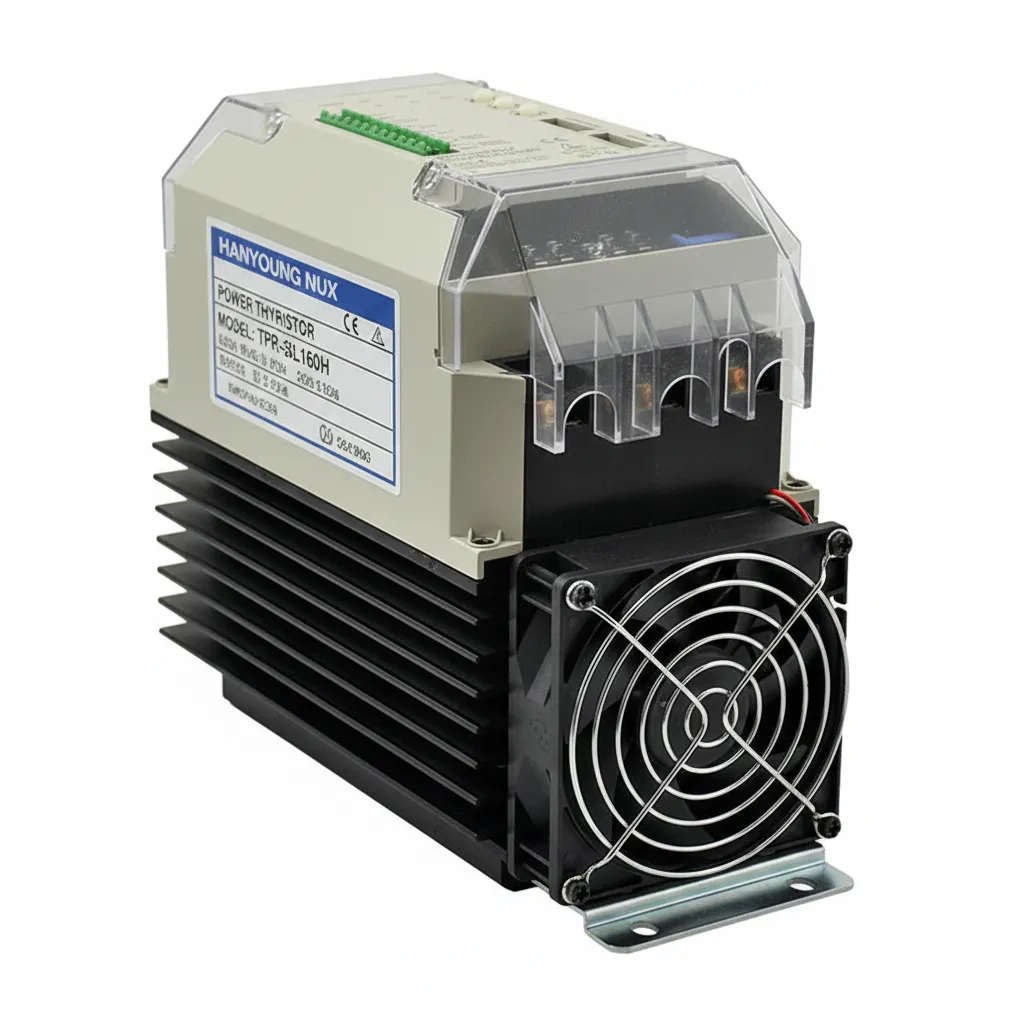

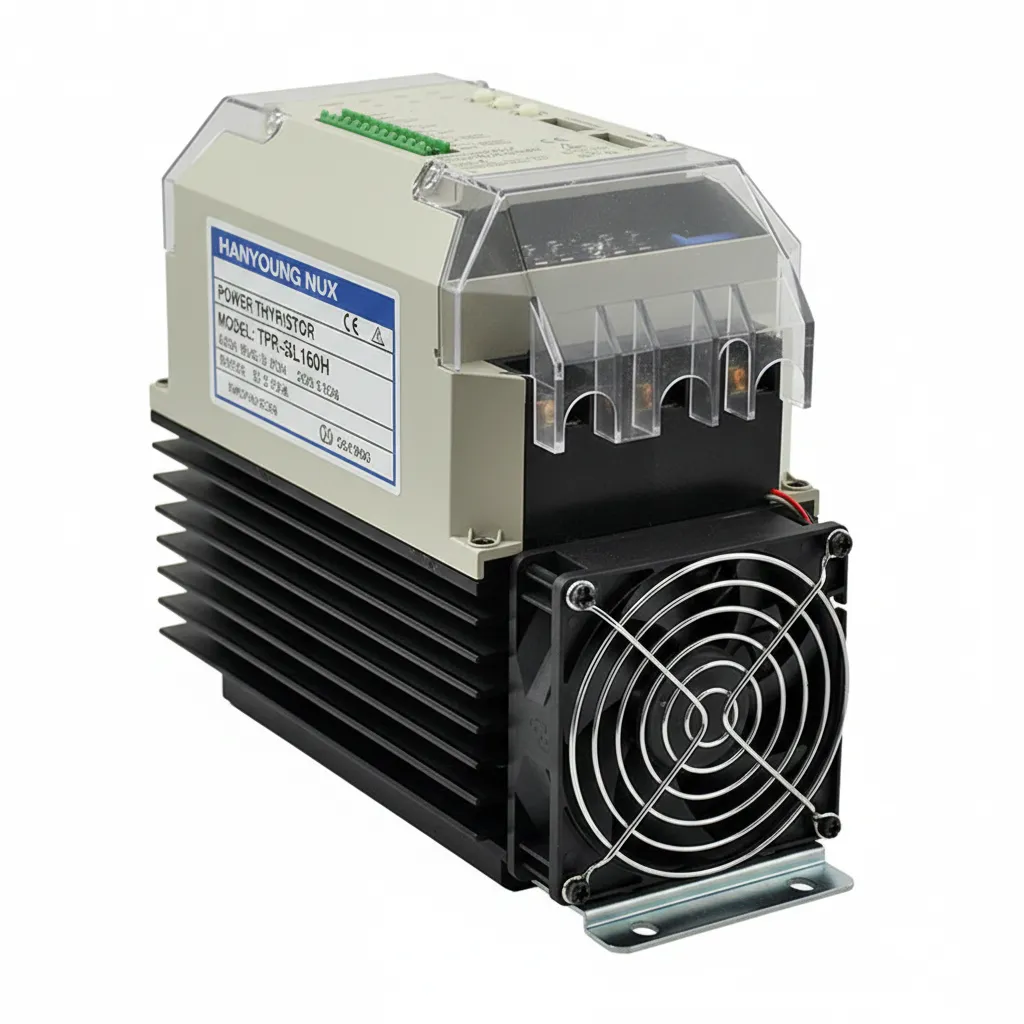

- تریستور قدرت TPR-3SL160H
- تریستور قدرت TPR-3SL200H
- تریستور قدرت TPR-3SL250H
- تریستور قدرت TPR-3SL320H
مزیت کلیدی: قابلیت مدیریت توان بسیار بالا، پایداری بیشتر در شبکههای صنعتی بزرگ و توزیع متوازن بار.
مقایسه کلیدی مدلهای تک فاز و سه فاز کنترل توان هانیانگ
| ویژگی | مدلهای
تک فاز |
مدلهای
سه فاز |
| تغذیه
ورودی |
۱۰۰ تا ۲۴۰ VAC | ۲۰۰ تا ۴۴۰ VAC
یا بالاتر |
| توان
قابل کنترل |
پایین
تا متوسط (۱۰A تا ۸۰A) |
بالا
تا بسیار بالا (۲۵A تا ۳۰۰A+) |
| پیچیدگی
نصب |
کمتر،
سیمبندی ساده |
بیشتر،
نیازمند سیمبندی دقیق هر سه فاز |
| کاربردهای
رایج |
دستگاههای آزمایشگاهی،
تجهیزات بستهبندی تکفاز |
کورههای
عملیات حرارتی، خطوط ذوب فلزات |
کاربردهای حیاتی تریستور قدرت TPR هانیانگ در صنعت
تریستورهای SCR هانیانگ به دلیل دقت و پایداری بالا، در صنایع کلیدی و حساس زیر نقشی ضروری ایفا میکنند:
1. صنایع حرارتی و کنترل دمای دقیق
کنترلر قدرت هانیانگ راهکار اصلی برای کنترل دقیق المنتها و هیترها در کورههای صنعتی، دیگهای بخار، و دستگاههای قالبگیری پلاستیک است. کنترل دقیق توان، از تنش حرارتی قطعات جلوگیری کرده و کیفیت محصول نهایی را به شدت افزایش میدهد.
2. کنترل بارهای القایی و موتوری
در مواردی که نیاز به راهاندازی نرم (Soft Start) موتورها یا کنترل توان ترانسفورماتورها و بارهای القایی وجود دارد، کنترلر TPR با استفاده از مد کنترل فاز، نوسانات جریان را مدیریت کرده و به افزایش طول عمر تجهیزات کمک میکند.
3. سامانههای نورپردازی و دیمینگ صنعتی
در استودیوهای بزرگ، سالنهای نمایش یا خطوط تولیدی که نیازمند کنترل نور با توان بالا هستند، TPR به عنوان دیمر صنعتی عمل کرده و قابلیت تنظیم شدت نور را با دقت و بدون ایجاد سوسو زدن (Flickering) فراهم میآورد.
4. ماشینآلات خاص و تست تجهیزات
در ساخت ماشینآلات خاص مانند دستگاههای جوش نقطهای یا تجهیزات تست که نیاز به پالسهای قدرت کنترلشده دارند، تریستور قدرت هانیانگ به دلیل سرعت پاسخدهی بالا، عملکردی قابل اعتماد ارائه میدهد.
چرا کنترلرهای توان SCR (تریستور) مدیر توانمند انرژی هستند؟
کنترلکنندههای توان SCR، به دلیل قابلیت منحصر به فردشان در مدیریت دقیق فاز و دامنه ولتاژ و جریان، در خط مقدم تجهیزات مدیریت انرژی در صنعت قرار دارند.
1. مزایای ذاتی تکنولوژی SCR در کنترل توان
- دقت بالا (High Precision): بر خلاف رلههای حالت جامد (SSR) که تنها قابلیت ON/OFF دارند، SCRها میتوانند با تغییر زاویه آتش (Firing Angle)، میزان توان خروجی را به صورت پیوسته (Proportional) و با رزولوشن بالا کنترل کنند.
- عمر طولانی (Durability): SCRها فاقد قطعات مکانیکی متحرک هستند، که منجر به طول عمر بسیار بالا و کاهش هزینههای تعمیر و نگهداری میشود.
- سرعت پاسخدهی بالا (High Response Speed): قابلیت سوئیچینگ سریع، کنترل لحظهای و پایداری خروجی در برابر نوسانات ورودی را تضمین میکند.
2. مقایسه TPR هانیانگ با سایر راهکارها
| ویژگی | کنتاکتورهای
مکانیکی |
رله
حالت جامد (SSR) |
تریستور قدرت
TPR (SCR) |
| دقت
کنترل |
بسیار ضعیف
(فقط ON/OFF) |
ضعیف
(فقط ON/OFF) |
بسیار بالا
(Phase Control) |
| طول
عمر |
کوتاه
(به دلیل قطعات مکانیکی) |
متوسط تا بالا | بسیار طولانی
(بدون سایش) |
| بازگشت
سرمایه |
پایین
(به دلیل خرابی مکرر) |
متوسط | بالا
(به دلیل پایداری و دقت) |
بررسی تخصصی: جزئیات عملکرد و نصب کنترل توان تریستوری
برای متخصصان، درک دقیق نحوه عملکرد و نصب کنترلر قدرت TPR هانیانگ اهمیت دارد. رعایت نکات فنی زیر، تضمینکننده عملکرد بهینه و طولانیمدت دستگاه است.
1. محاسبات فنی هیتسینک و جریان مجاز
انتخاب هیتسینک مناسب یکی از مهمترین نکات در استفاده از کنترلرهای SCR است. جریان عبوری از کنترلر توان حرارت زیادی تولید میکند.
نکته تخصصی: همیشه جریان نامی دستگاه را با لحاظ کردن ضریب اطمینان (Derating Factor) بر اساس دمای محیط انتخاب کنید. برای مثال، یک تریستور ۴۰ آمپری ممکن است در دمای بالا، توانایی کنترل بیش از ۳۰ آمپر را نداشته باشد. اگر هیتسینک کوچک باشد، دستگاه وارد فاز حفاظتی شده و عملکرد آن مختل میشود.
<< البته تمام تریستور های کمپانی هانیانگ دارای هیت سینک های توکار هستند و نیازی به تهیه هیت سینک جدا ندارند >>
2. سیمبندی و ورودیهای کنترلی
TPRها معمولاً از سیگنالهای استاندارد صنعتی برای ورودی کنترل بهره میبرند.
- اتصال سهفاز و تکفاز: هنگام سیمبندی باید دقت کنید که دستگاههای تکفاز نیاز به اتصال فاز و نول دارند، در حالی که مدلهای سهفاز باید به دقت به هر سه فاز ورودی وصل شوند.
- اتصال سیگنال کنترل: سیگنال آنالوگ (۴-۲۰mA یا ۰-۱۰VDC) از سمت کنترلر (مانند PLC یا کنترلر دما) به ورودیهای مشخصشده در تریستور وصل میشود تا میزان توان خروجی را تنظیم کند.
راهنمای عملی نحوه خرید تریستور قدرت TPR هانیانگ
برای متخصصان، اطمینان از اصالت دستگاه، اهمیت حیاتی دارد.
1. نکات فنی قبل از خرید
- حفاظت با فیوز فوقسریع: برای محافظت از نیمههادیهای داخلی کنترل توان، استفاده از فیوزهای مخصوص (Fast Blow Fuses) در ورودی ضروری است.
- انتخاب هیتسینک: هیتسینک باید متناسب با حداکثر جریان انتخابی و دمای محیط باشد. (برای این تریستور ها نیاز به خرید هیت سینک های مجزا نیست)
2. نحوه تضمین اصالت و خرید مطمئن
به دلیل اهمیت بالای عملکرد بدون خطا در سامانههای صنعتی، تضمین اصالت و اعتبار محصول اهمیت بالایی دارد. برای خرید تریستور قدرت TPR هانیانگ، به نکات زیر توجه کنید:
- خرید از نمایندگان رسمی: همیشه از نمایندگیهای مجاز هانیانگ (Hanyoung Nux) خرید کنید تا از گارانتی و خدمات پس از فروش مطمئن بهرهمند شوید.
- بررسی پکیج و شماره سریال: کنترلرهای اصلی TPR دارای شماره سریال منحصر به فرد و بستهبندی استاندارد هستند.
- تأیید گواهیهای کیفیت: محصول باید دارای گواهیهای استاندارد بینالمللی و داخلی مورد نیاز صنعت شما باشد.
در نهایت، کنترلر توان هانیانگ تجهیزی فراتر یک سوئیچ توان است؛ این دستگاه یک راهکار جامع برای کنترل دقیق، پایدار و ایمن انرژی در محیطهای صنعتی حساس است. استفاده از این کنترلر نه تنها دقت عملیات شما را به بالاترین سطح ممکن میرساند، بلکه با کاهش استهلاک و افزایش طول عمر قطعات حرارتی، بازگشت سرمایه بلندمدت شما را تضمین میکند.
اگر به دنبال بهینهسازی مصرف انرژی، کنترل دمای بینقص، و ارتقاء اعتبار صنعتی خود هستید، زمان آن رسیده که سامانههای قدیمی را کنار بگذارید.
برای دریافت مشاوره تخصصی رایگان و اطلاع از قیمت و خرید مدلهای مختلف تریستور قدرت TPR هانیانگ متناسب با نیاز پروژه خود، همین حالا با کارشناسان ما تماس بگیرید یا در وبسایت ثبت سفارش کنید!
سوالات متداول (FAQ)
تریستور قدرت TPR هانیانگ چه تفاوتی با رله حالت جامد (SSR) دارد؟
تریستور قدرت TPR هانیانگ یک کنترلر توان نیمههادی (SCR Power Controller) است که با تغییر زاویه آتش جریان، توان خروجی را به صورت پیوسته و متناسب (Proportional Control) کنترل میکند. در حالی که SSR تنها یک سوئیچ ON/OFF است، TPR امکان کنترل دقیق توان از ۰ تا ۱۰۰ درصد را فراهم میآورد.
تریستور TPR برای بارهای تکفاز بهتر است یا سهفاز؟
تریستور قدرت TPR هانیانگ در مدلهای متنوعی عرضه میشود که هم برای بارهای مقاومتی و القایی تکفاز و هم برای بارهای سهفاز مناسب است. باید مدلی را انتخاب کنید که به طور خاص برای ساختار توان سیستم شما (تکفاز ۲۲۰V یا سهفاز ۳۸۰V) طراحی شده باشد.
آیا نصب تریستور قدرت TPR پیچیده است؟
نصب فیزیکی شامل اتصال ورودیهای قدرت و خروجی به بار است. مهمترین بخش نصب، محاسبات دقیق و پارامتردهی اولیه برای هماهنگی با سیگنال کنترل (مثلاً ۴-۲۰mA) است.
منظور از “کنترل فاز” و “کنترل سیکل زمانی” در TPR چیست؟
کنترل فاز (Phase Control) زاویه رسانایی جریان را در هر نیمسیکل تغییر میدهد و دقت بالایی دارد. کنترل سیکل زمانی (Cycle Control) تعداد سیکلهای ON در یک بازه زمانی مشخص را تغییر میدهد و نویز کمتری تولید میکند.
در صورت قطع برق، آیا تنظیمات تریستور TPR هانیانگ حفظ میشود؟
بله، مدلهای حرفهای کنترل توان تریستوری دارای حافظه داخلی (EEPROM) هستند که تمامی تنظیمات، شامل حالت کنترل و پارامترهای حفاظتی، را در صورت قطع شدن برق حفظ میکنند.
چه هشدارهایی برای خرابی تریستور قدرت TPR وجود دارد؟
شایعترین نشانههای خرابی شامل افزایش غیرعادی دما (Over-Temp)، عدم پاسخدهی به سیگنال کنترل ورودی، و یا عدم قطع خروجی (Short Circuit Failure) است. اگر دستگاه وارد حالت خطا (Error Code) شد، باید اتصال بار، هیتسینک و فن خنککننده آن بررسی شود.
آیا تریستور TPR میتواند بارهای القایی مانند ترانسفورماتورها را کنترل کند؟
بله، تریستور قدرت TPR هانیانگ با قابلیت کنترل فاز برای مدیریت بارهای القایی و همچنین بارهای مقاومتی بسیار مناسب است.
مهمترین فاکتور در طول عمر تریستور قدرت چیست؟
مهمترین فاکتور، مدیریت حرارتی صحیح است. اگر هیتسینک کافی نباشد یا فن خنککننده دچار مشکل شود، دمای داخلی بالا میرود و عمر مفید دستگاه به شدت کاهش مییابد.
آیا برای استفاده از تریستور قدرت TPR به تجهیزات جانبی نیاز است؟
بله، حداقل تجهیزات مورد نیاز شامل فیوزهای فوقسریع (Fast Blow Fuses) برای حفاظت از نیمههادی و یک کنترلکننده برای تولید سیگنال ورودی (مانند PLC یا کنترلر دما) است.
چگونه میتوان از اصالت تریستور قدرت TPR هانیانگ مطمئن شد؟
با خرید از توزیعکنندگان رسمی هانیانگ و بررسی لوگو، کیفیت چاپ سریال روی بدنه و مطابقت شماره سریال با مدارک گارانتی، میتوانید از اصالت محصول اطمینان حاصل کنید.
