توضیحات

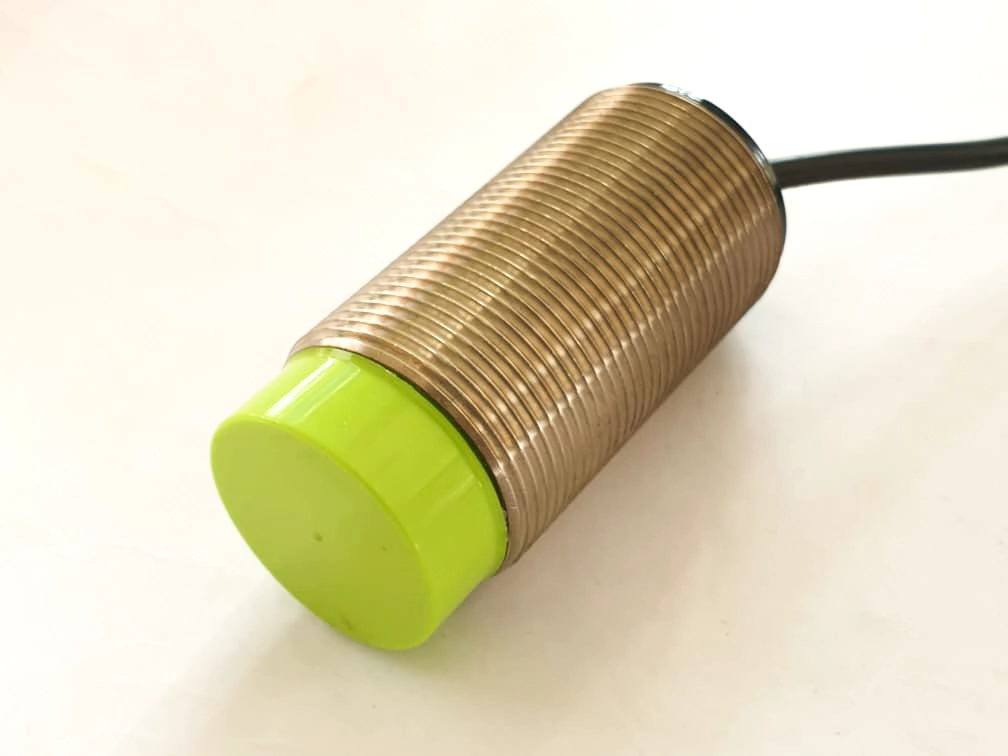

سنسور القایی با قطر 30 میلیمتر (PRL30) از برند آلتون، راهکار نهایی تشخیص دوربُرد و مقاوم در سختترین شرایط صنعتی است. این سنسورها به طور خاص برای کاربردهایی طراحی شدهاند که نه تنها به یک تشخیص دقیق نیاز دارند، بلکه باید این کار را از فاصله ایمن و دورتر انجام دهند تا از تأثیرات محیطی مانند برادههای فلزی، آلودگیهای شیمیایی، یا لرزشهای شدید در امان باشند.
معماری و مزیتهای کلیدی PRL30
سنسورهای با قطر بزرگ مانند PRL30، علاوه بر داشتن یک بدنه مکانیکی مستحکم، از مزایای الکترونیکی ذاتی این ساختار بهره میبرند.
۱. فاصله تشخیص بالا (Sensing Distance)
اصلیترین تفاوت PRL30 نسبت به سنسورهای با قطر کمتر (مانند M12 یا M18) در فاصله حسگری آن نهفته است. افزایش قطر کویل القایی درون سنسور، میدان مغناطیسی بزرگتر و قویتری را ایجاد میکند.
نکته فنی: این افزایش بُرد، نه تنها امکان تشخیص اجسام را از فاصله دورتر فراهم میسازد، بلکه سبب میشود سنسور در برابر آلودگیهای محیطی مانند تجمع برادههای فلزی کوچک، گرد و غبار یا رطوبت که میتوانند بر میدانهای ضعیفتر تأثیر بگذارند، حاشیه ایمنی بیشتری داشته باشد.
۲. مقاومت مکانیکی بینظیر
قطر 30 میلیمتری، فضای کافی برای یک بدنه مقاوم و غالباً تماماً فلزی (برنج آبکاری شده) را فراهم میکند. این استحکام برای محیطهایی که ضربههای مکانیکی، لرزشهای دائمی و یا تنشهای حرارتی متداول هستند، ضروری است. این سنسورها برای تحمل گشتاور بستن بالاتر طراحی شدهاند و جابجایی یا خرابی ناشی از نیروهای خارجی را به حداقل میرسانند.
۳. پایداری حرارتی و محیطی
سنسور های مدل PRL30 آلتون دارای درجه حفاظتی بالا (IP67) هستند. این ابعاد بزرگتر، دفع حرارت داخلی را نیز بهینهتر میکند و عملکرد سنسور را در محدودههای دمایی بالا که در نزدیکی کورهها یا ماشینآلات ریختهگری وجود دارد، تضمین مینماید.
موارد تخصصی کاربرد سنسور القایی 30 میلیمتری PRL30 آلتون
PRL30 در صنایعی به کار گرفته میشود که ابعاد ماشینآلات، سرعت عملیات و فواصل ایمنی، نیاز به تجهیزات تشخیص قوی دارند.
-
صنایع سنگین فلزکاری و جرثقیلها: تشخیص موقعیت نهایی جرثقیلهای دروازهای و کنترل موقعیت شمشها در خطوط نورد فولاد.
-
محیطهای آلوده و دارای براده: استفاده در ماشینکاری CNC بزرگ، جایی که آلودگی توسط روغن و برادهها زیاد است.
-
لجستیک حجیم: تشخیص دقیق موقعیت پالتهای سنگین و بزرگ در کانوایرهای اتوماتیک.
-
صنایع ساخت و ساز و معدن: استفاده در تجهیزات سیار و ماشینآلات حفاری که در معرض ضربه و سایش شدید هستند.
چرا PRL30 را انتخاب کنیم؟
-
بُرد عملیاتی فوقالعاده: افزایش قابل توجه فاصله سوئیچینگ نسبت به سنسورهای کوچکتر، امکان نصب آسانتر و محافظت بهتر از سنسور در محیطهای خطرناک را فراهم میکند. این ویژگی برای تشخیص قطعات بزرگ یا سریعحرکت حیاتی است.
-
استحکام مکانیکی بالا: بدنه 30 میلیمتری از متریال مرغوب، مقاومت عالی در برابر ضربه و فشار را تضمین میکند.
-
کاهش خطای ناشی از نویز: طراحی الکترونیکی پیشرفته به همراه ابعاد بزرگتر، حاشیه اطمینان سنسور را در برابر نویزهای الکترومغناطیسی و حرارتی افزایش داده و پایداری عملکرد را در طولانی مدت حفظ میکند.
ویژگی های کلیدی و قابلیتهای انطباق
-
مدلهای متنوع: موجود در انواع خروجیهای PNP و NPN، و وضعیتهای Normally Open (NO) و Normally Closed (NC) برای سازگاری کامل با تمامی PLCها و سیستمهای کنترلی موجود در بازار.
-
درجه حفاظت صنعتی: اغلب دارای استاندارد IP67، مقاوم در برابر نفوذ گرد و غبار و رطوبت.
-
جایگزین لیمیت سوئیچهای مکانیکی: با حذف قطعات متحرک، PRL30 طول عمر بسیار بالاتری نسبت به سوئیچهای حد قدیمی ارائه میدهد و نیاز به تعمیر و نگهداری را به صفر میرساند.
جدول مشخصات فنی سنسور القایی 30 میلیمتری آلتون
| مشخصه فنی | جزئیات کلیدی |
| قطر بدنه | M30 (30 میلیمتر) |
| فاصله تشخیص اسمی | 10 تا 15 میلیمتر |
| ولتاژ تغذیه | 10 تا 30 ولت |
| نوع خروجی اصلی | PNP یا NPN |
| حالت عملکرد خروجی | NO یا NC |
| گارانتی | 1 سال تعویض |
| فرکانس سوئیچینگ | تا 500 هرتز |
| روش
نصب |
فلاش یا
غیرفلاش |
| درجه حفاظت | IP67 |
| جنس بدنه | برنج
با پوشش نیکل |
| نوع اتصال | کابل استاندارد |
🔍 انواع مدلهای سنسور القایی 30 میلیمتری آلتون (PRL30 Series)
مدلهای مختلف سنسور PRL30 بر اساس ویژگیهای حیاتی زیر دستهبندی میشوند:
۱. بر اساس ولتاژ تغذیه و تعداد سیمها
-
مدلهای DC (جریان مستقیم):
-

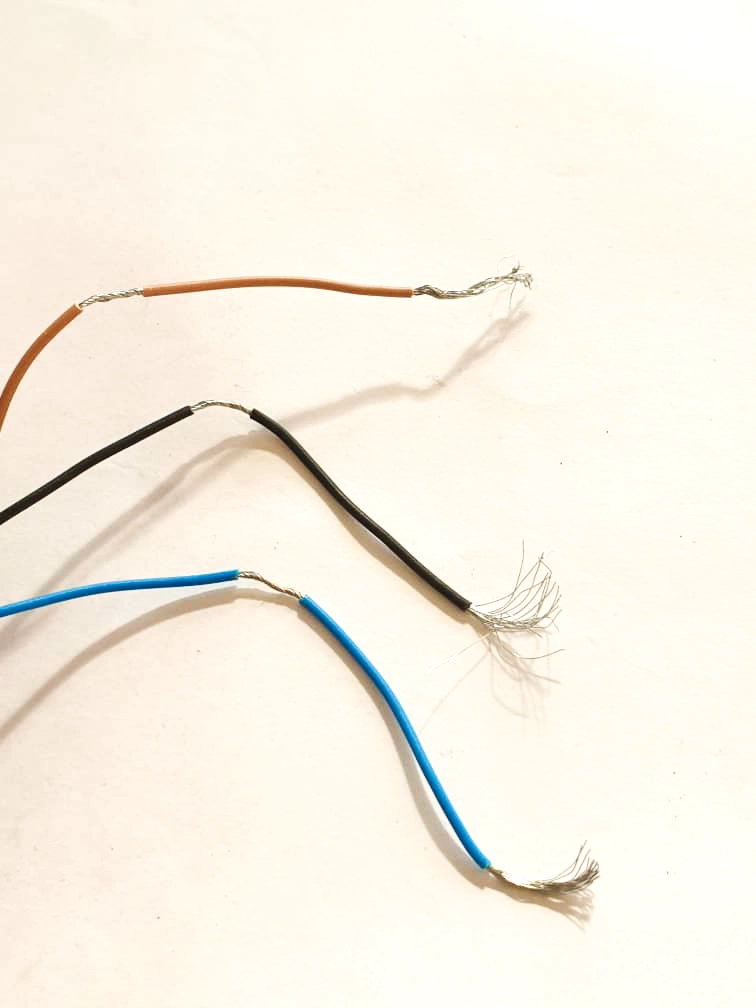

3 سیمه (رایجترین): کارکرد با ولتاژهای 10 تا 30 VDC. برای اتصال به ورودیهای PLC.
-
2 سیمه: سادهتر، اما سازگاری کمتری با همه PLCها دارد.
-
-
مدلهای AC (جریان متناوب):
-
2 سیمه: کارکرد با ولتاژهای 90 تا 250 VAC. اغلب برای جایگزینی مستقیم لیمیت سوئیچها استفاده میشوند.
-
۲. بر اساس نوع و منطق خروجی (فقط در مدلهای DC)
نوع خروجی (ترانزیستور):
- PNP: خروجی مثبت (Source). هنگام فعال شدن، ولتاژ $V_{cc}$ یا $ +24V $ را به ورودی PLC میفرستد.
- NPN: خروجی منفی (Sink). هنگام فعال شدن، $0V$ یا زمین (GND) را به ورودی PLC میفرستد.
منطق خروجی (حالت عملکرد):
- NO (Normally Open): در حالت عادی غیرفعال است (خاموش). با نزدیک شدن فلز، خروجی فعال (روشن) میشود.
- NC (Normally Closed): در حالت عادی فعال است (روشن). با نزدیک شدن فلز، خروجی غیرفعال (خاموش) میشود.
- NO/NC (Complementary): دارای دو خروجی مجزا که یکی NO و دیگری NC است.
۳. بر اساس روش نصب و بُرد تشخیص
نصب Flush (همسطح):
- به آن “شیلددار” نیز میگویند.
- بدنه سنسور میتواند همسطح فلز نصب شود بدون ایجاد تداخل.
- دارای برد تشخیص استاندارد (مثلاً 10 میلیمتر برای M30).
نصب Non-Flush (غیر همسطح):
- به آن “غیر شیلددار” میگویند.
- باید فضای خالی بین بدنه سنسور و فلز اطراف در نظر گرفته شود.
- دارای برد تشخیص بلند (Long Range) (مثلاً 15 میلیمتر برای M30)
PRL30-15: مدلهای 15 میلیمتری (برجسته)
- PRL30-15DP
- PRL30-15DP2

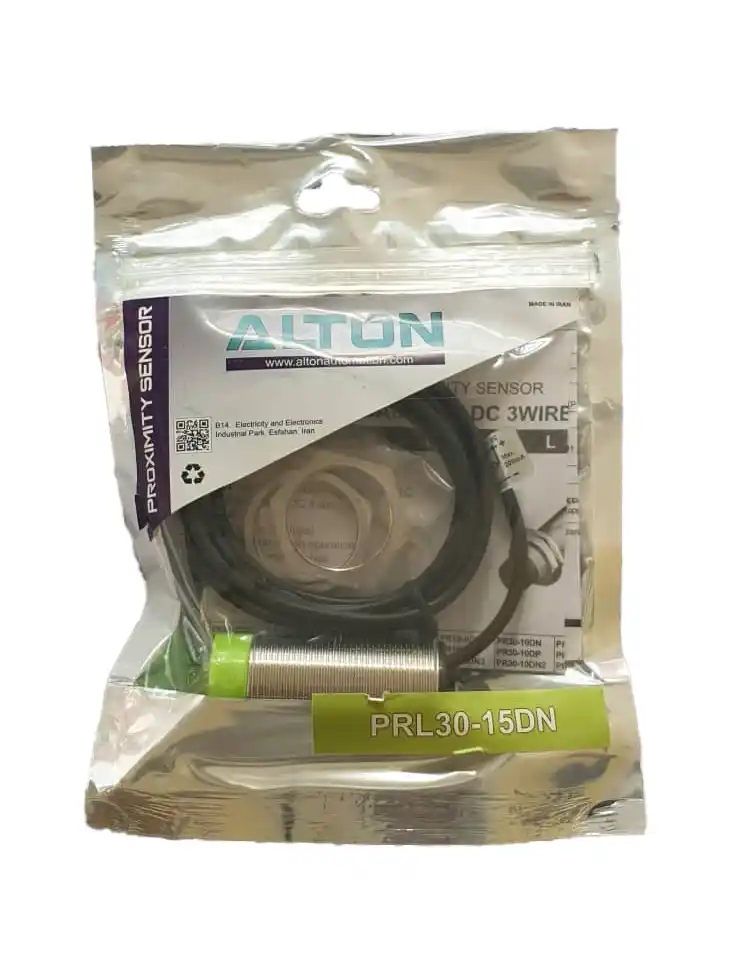

- PRL30-15DN
- PRL30-15DN2

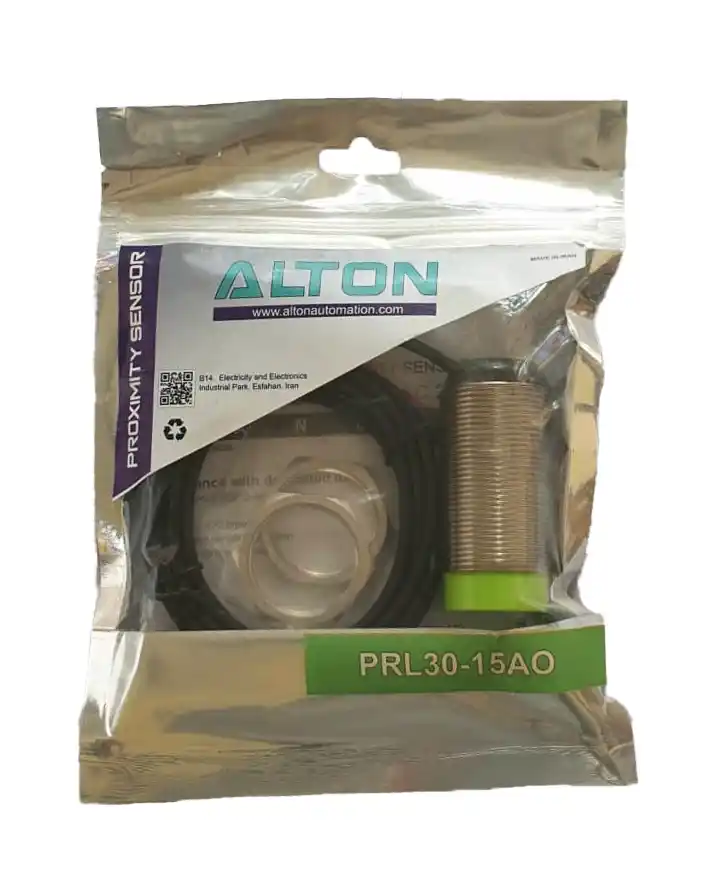

- PRL30-15AC
- PRL30-15AO
PRL30-10: مدل های 10 میلیمتری (تخت)
- PRL30-10DP
- PRL30-10P2
- PRL30-10DN
- PRL30-10DN2
- PRL30-10AC
- PRL30-10AO
نکات نصب و جایگزینی
هنگام انتخاب سنسور PRL30، توجه به دو نکته کلیدی نصب ضروری است:
۱. فاصله نصب (Mounting Distance)
به دلیل میدان القایی بزرگ، سنسورهای 30 میلیمتری نیاز به فاصلهگذاری مناسب از فلزات اطراف دارند. این فواصل (معروف به Fa و Fb) معمولاً در دیتاشیت محصول مشخص میشوند تا از تداخل میدان مغناطیسی و عملکرد نادرست جلوگیری شود.
نصب فلاش (Flush): سنسور میتواند همسطح با فلز نصب شود، اما بُرد عملیاتی کمی کاهش مییابد. نصب غیر فلاش (Non-Flush): سنسور بیرون از فلز نصب میشود و حداکثر بُرد عملیاتی را ارائه میدهد.
۲. جایگزینی سوئیچهای مکانیکی
PRL30 یک گزینه ایدهآل برای ارتقاء و جایگزینی سوئیچهای حد مکانیکی قدیمی (Limit Switches) است. سنسورهای القایی آلتون هیچ قطعه متحرکی ندارند؛ بنابراین، مشکلاتی نظیر سایش، خوردگی کنتاکت و نیاز به تعمیر و نگهداری دورهای که در لیمیت سوئیچها وجود دارد، به طور کامل حذف میشود و طول عمر سیستم کنترلی به شدت افزایش مییابد.
خرید سنسور
سنسور القایی 30 میلیمتری آلتون (PRL30)، فراتر از یک سنسور استاندارد، یک راهکار مهندسی شده برای تشخیص مطمئن در مقیاس بزرگ است. توانایی آن در ارائه فاصله تشخیص بالا در کنار مقاومت فیزیکی و محیطی چشمگیر، آن را به انتخابی ضروری برای طراحان و مهندسان اتوماسیونی تبدیل میکند که به دنبال بالاترین سطح اطمینان در محیطهای صنعتی خشن و چالشبرانگیز هستند.
