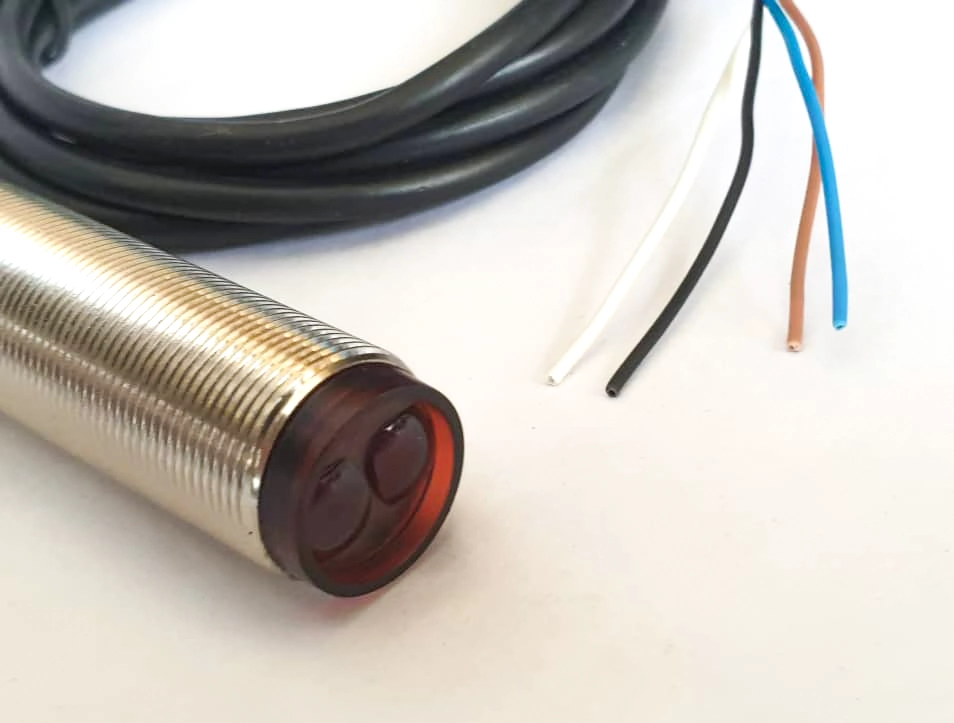

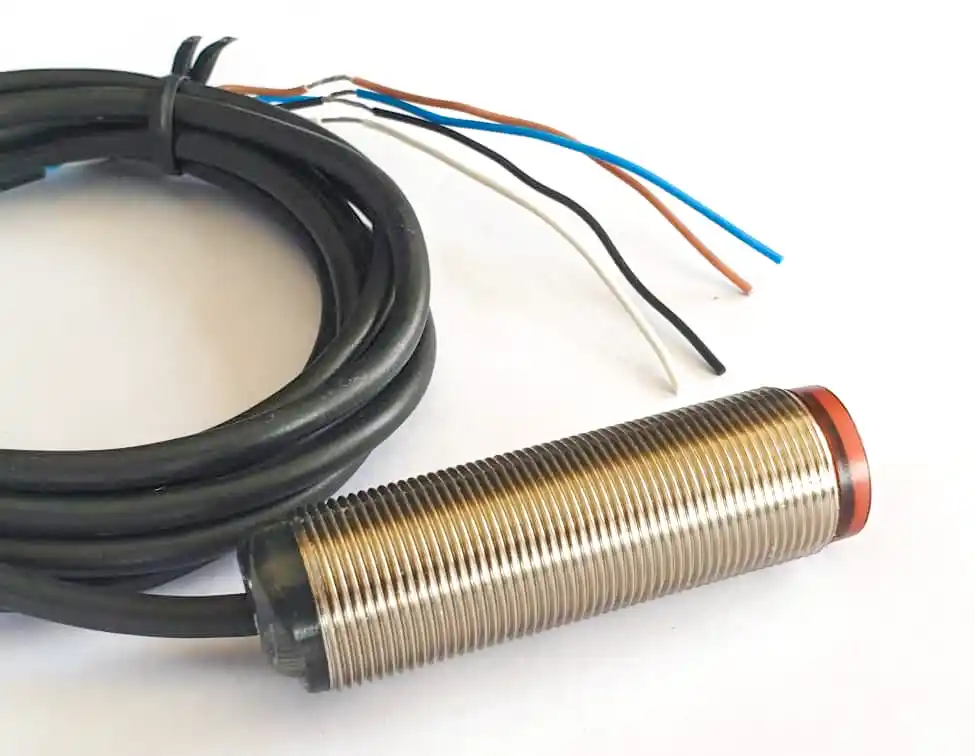

سنسور نوری 18 میلیمتری BR آلتون (چشم الکترونیک)

در سیستم‌های اتوماسیون صنعتی، جایی که نیاز به تشخیص دقیق اشیاء با جنس‌ها و رنگ‌های مختلف وجود دارد، سنسورهای القایی دیگر پاسخگو نیستند. اینجاست که چشم الکترونیک ۱۸ میلیمتری BR آلتون به عنوان یک راهکار قدرتمند و انعطاف‌پذیر وارد عمل می‌شود. سری BR آلتون، نه تنها به دلیل ابعاد استاندارد M18، بلکه به خاطر قابلیت‌های پیشرفته در تشخیص بدون تماس اشیاء، رنگ‌های گوناگون و عملکرد قابل اطمینان در فواصل بلند، شهرت دارد.

این راهنمای جامع به شما کمک می‌کند تا انواع حالت‌های تشخیص، مشخصات فنی کلیدی و نکات لازم برای نصب موفقیت‌آمیز این چشم الکترونیک صنعتی را بشناسید. آماده‌اید تا دقت تشخیص خط تولید خود را به سطح بالاتری ببرید؟

حالت‌های عملکرد چشم الکترونیک BR آلتون

تخصص: چگونه چشم الکترونیک ۱۸ میلیمتری آلتون کار می‌کند؟

بر خلاف سنسورهای القایی که میدان مغناطیسی تولید می‌کنند، این سنسورها (Photoelectric) با استفاده از نور مرئی یا مادون قرمز کار می‌کنند. فرآیند تشخیص بر اساس قطع، بازتاب یا عبور این پرتو نوری است. سری BR آلتون در سه حالت عملکرد اصلی موجود است که هر کدام برای یک سناریوی صنعتی خاص بهینه شده‌اند:

۱. حالت عبوری (Through-beam Type)

• مزیت کلیدی: طولانی‌ترین فاصله تشخیص (تا چند ده متر) و قابلیت اطمینان بالا، مستقل از رنگ و جنس هدف.

۲. حالت بازتابنده (Retro-reflective Type)

• مزیت کلیدی: فاصله تشخیص متوسط تا بلند (چند متر) و نیاز به سیم‌کشی فقط در یک طرف؛ مناسب برای تشخیص اجسام شفاف.

۳. حالت پخش شده (Diffuse Reflective Type)

• مزیت کلیدی: ساده‌ترین نصب (نیاز به هیچ قطعه کمکی ندارد) و قابلیت تشخیص مواد غیرفلزی از فاصله کوتاه.

📋 جدول مشخصات فنی کلیدی چشم الکترونیک ۱۸ میلیمتری BR آلتون

🔍 انواع مدل‌های سنسور نوری ۱۸ میلیمتری BR آلتون بر اساس کاربرد

سری چشم الکترونیک ۱۸ میلیمتری BR آلتون به طور گسترده‌ای قابل تنظیم و انتخاب است. تنوع مدل‌ها به مهندس این امکان را می‌دهد که سنسور را دقیقاً بر اساس نیاز محیط و نوع هدف انتخاب کند:

1. دسته‌بندی بر اساس خروجی الکتریکی

• مدل‌های NPN/PNP: تعیین نوع سیگنال (منفی یا مثبت) ارسالی به کنترل‌کننده.

• مدل‌های NO/NC: تعیین حالت پیش‌فرض خروجی (باز یا بسته).

۳. دسته‌بندی بر اساس فاصله سنس (برد تشخیص)

• 100 میلی متری (10 سانتی متر)
• 400 میلی متری (40 سانتی متر)

مدل های قابل سفارش:

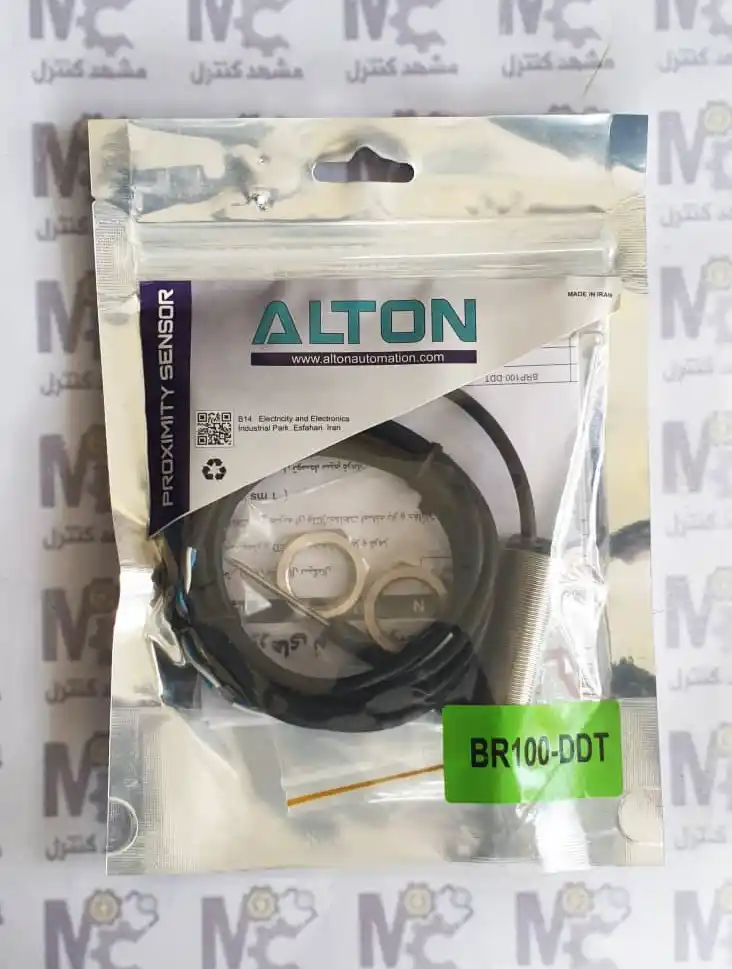

• BR100-DDT

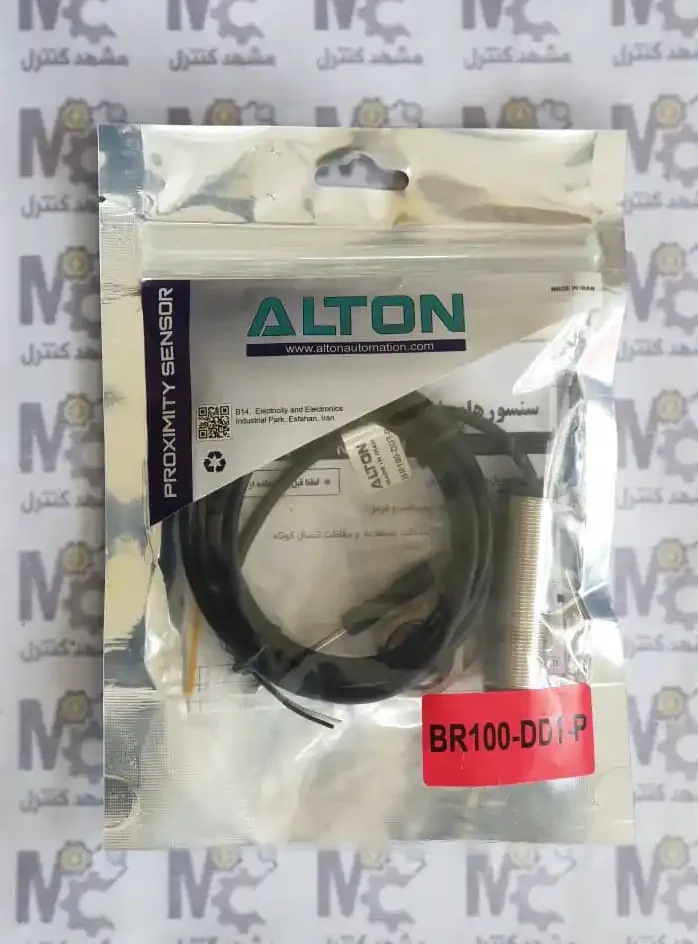

• BR100-DDTP

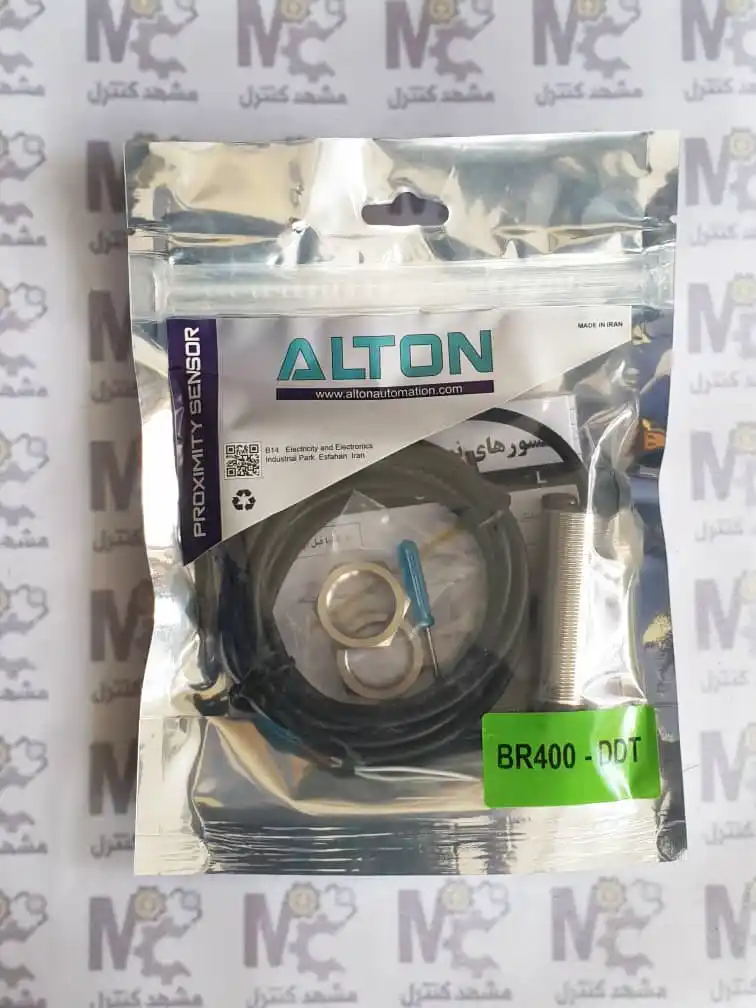

• BR400-DDT

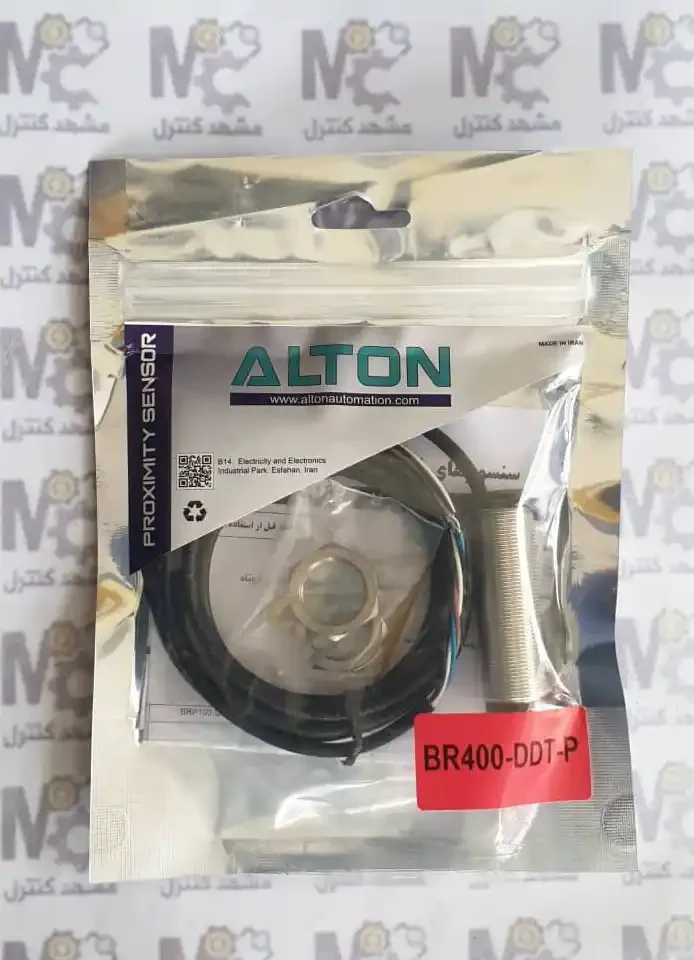

• BR400-DDTP

راهنمای انتخاب چشم الکترونیک ۱۸ میلیمتری BR آلتون

چه فاکتورهایی در خرید این چشم الکترونیک مهم است؟

انتخاب صحیح مدل BR آلتون تضمین‌کننده عملکرد پایدار و بهینه سیستم شماست:

1. نوع تشخیص: تعیین کنید که آیا بُرد طولانی (Through-beam) یا حالت پیش‌فرض خروجی اولویت دارد.

2. محیط کار: در محیط‌های آلوده، استفاده از مدل Through-beam یا مدل‌هایی با قابلیت تنظیم حساسیت بالا توصیه می‌شود.

3. تنظیمات حساسیت: مدل‌های پیشرفته دارای پتانسیومتر برای تنظیم حساسیت هستند که به حذف نویز محیطی (مانند نور خورشید) و تشخیص رنگ‌های مختلف کمک می‌کند.

کاربردها و مزایای رقابتی سنسور نوری سری BR آلتون

این چشم الکترونیک صنعتی به دلیل توانایی در تشخیص بدون تماس اجسام ، دارای کاربردهای متنوعی است:

• صنایع بسته‌بندی و بطری‌سازی: تشخیص بطری‌های شفاف یا پلاستیکی (با استفاده از Polarization Filter).

• صنایع چوب و کاغذ: تشخیص وجود یا لبه کاغذ، مقوا، یا قطعات چوبی.

• لجستیک و انبارداری: کنترل سطح مخازن و سیلوها، و تشخیص موقعیت پالت‌ها در فواصل بلند.

🛠️ راهنمای نصب و تنظیمات اولیه چشم الکترونیک BR آلتون

نصب صحیح سنسور نوری نه تنها عملکرد دقیق آن را تضمین می‌کند، بلکه طول عمر آن را نیز افزایش می‌دهد. در اینجا مراحل اصلی نصب و راه‌اندازی مدل‌های BR آلتون تشریح شده است:

۱. نصب مکانیکی و تراز کردن

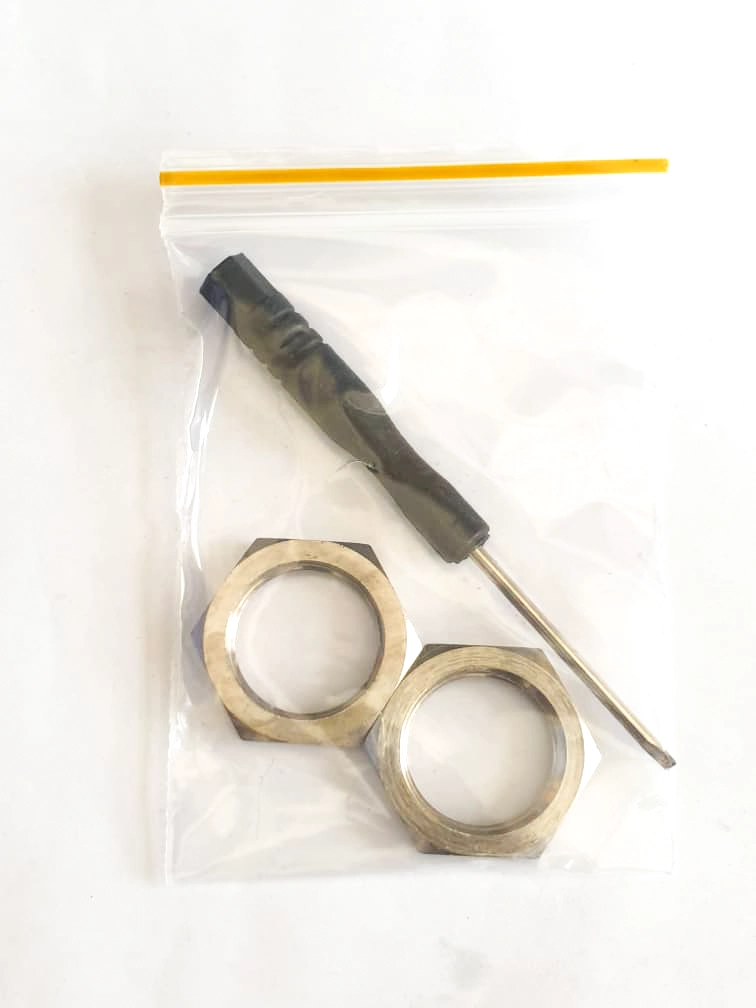

• محل نصب: سنسور BR آلتون (قطر M18) باید با استفاده از مهره‌های پیچی ارائه شده، در یک فیکسچر یا براکت محکم نصب شود تا از لرزش یا جابجایی ناخواسته جلوگیری شود.

• تراز نوری (برای Through-beam و Retro-reflective):

• فاصله نصب (برای Diffuse): فاصله بین سنسور و هدف نباید از حداکثر بُرد مشخص شده در دیتاشیت تجاوز کند.

۲. سیم‌کشی الکتریکی و تغذیه

اطمینان از ولتاژ: قبل از اتصال، حتماً ولتاژ تغذیه سنسور (مثلاً 12-24 VDC) را با منبع تغذیه خود مطابقت دهید تا از آسیب به مدار الکترونیکی جلوگیری شود.

تطابق خروجی: سیم‌های خروجی (Signal Wires) را مطابق با نقشه سیم‌کشی دستگاه (NPN/PNP) به ورودی‌های PLC یا مدار کنترلی متصل کنید.

• PNP: سیم سیگنال به ورودی مثبت PLC متصل می‌شود.
• NPN: سیم سیگنال به ورودی منفی (GND) PLC متصل می‌شود.

محافظت از کابل: کابل‌های سنسور باید از کابل‌های قدرت (AC Power) فاصله داشته باشند تا از ایجاد نویز الکترومغناطیسی (EMI) و تداخل در عملکرد سنسور جلوگیری شود.

۳. تنظیم و کالیبراسیون (Sensitivity Adjustment)

• نشانگر LED: اکثر مدل‌های BR دارای LED وضعیت (Status LED) هستند که فعال یا غیرفعال بودن خروجی را نشان می‌دهد. از این LED برای تأیید اولیه عملکرد صحیح استفاده کنید.

• تنظیم حساسیت: اگر سنسور شما دارای پتانسیومتر یا دکمه تنظیم حساسیت است:

  1. ابتدا، هدف (Object) را از مقابل سنسور بردارید و حساسیت را تا جایی تنظیم کنید که خروجی غیرفعال شود.

  2. سپس، هدف را در موقعیت تشخیص قرار دهید و حساسیت را تا جایی افزایش دهید که خروجی فعال شود.

  • هدف: تنظیم را در نقطه‌ای بین این دو حالت (“با هدف” و “بدون هدف”) نگه دارید تا یک حاشیه ایمنی (Safety Margin) کافی برای اطمینان از تشخیص پایدار ایجاد شود.

نحوه خرید سنسور نوری ۱۸mm آلتون (سری BR)

چشم الکترونیک ۱۸ میلیمتری BR آلتون یک انتخاب استراتژیک برای کاربردهای پیچیده اتوماسیون است که به تشخیص فواصل طولانی، اجسام غیرفلزی و دقت بالا نیاز دارند. این محصول با تأکید بر قابلیت اطمینان، پایداری و انعطاف‌پذیری طراحی شده است.

آیا سیستم شما نیاز به تشخیص اجسام شفاف یا کار در بُرد بلند دارد؟ برای انتخاب حالت عملکرد بهینه و دریافت مشاوره تخصصی در مورد سری BR آلتون، همین حالا با تیم فنی ما تماس بگیرید.

سوالات متداول (FAQ)

۱. آیا این چشم الکترونیک می‌تواند اجسام شفاف (مانند شیشه یا بطری پلاستیکی) را تشخیص دهد؟

بله، اما برای تشخیص مطمئن اجسام شفاف، استفاده از فیلتر پلاریزاسیون (Polarization Filter) ضروری است.

۲. حداکثر فاصله تشخیص برای این چشم الکترونیک چقدر است؟

40 سانتی متر

۳. نور خورشید یا لامپ‌های کارخانه چقدر بر عملکرد این سنسور تأثیر می‌گذارند؟

منابع نوری قوی محیط می‌توانند باعث تداخل شوند. با این حال، سنسورهای BR آلتون از فیلترهای نوری و مدارهای تقویت‌کننده پالس برای کاهش اثر نور محیط استفاده می‌کنند و تنظیم حساسیت می‌تواند این مشکل را حل کند.

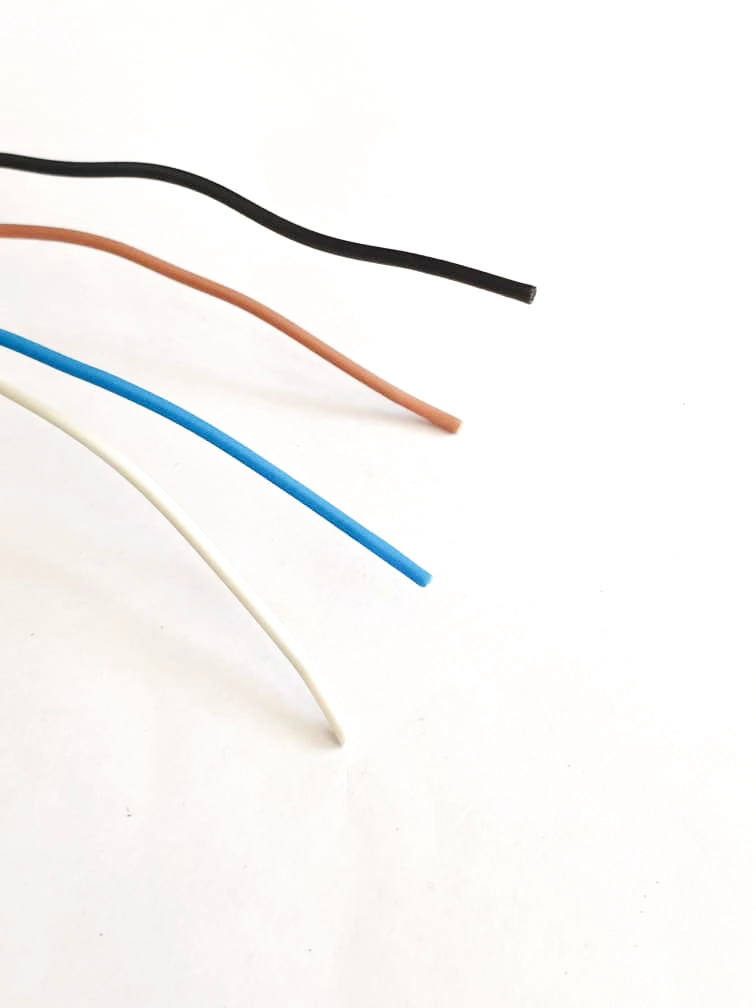

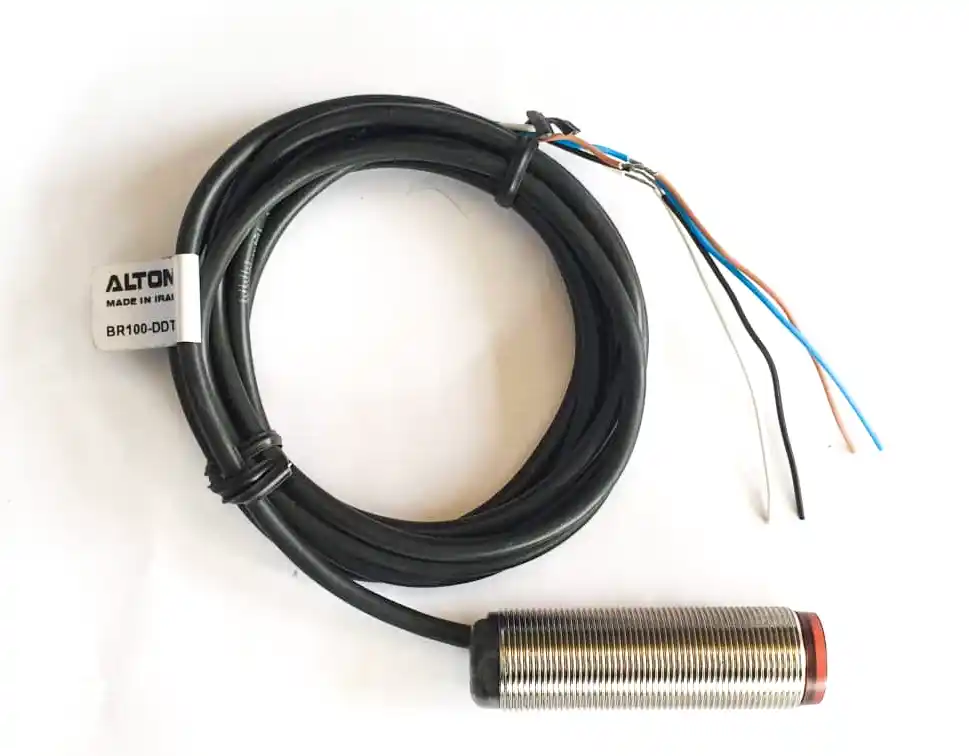

۴. چشم الکترونیک ۱۸ میلیمتری آلتون چند سیم دارد؟

۴ سیمه هستند (مثبت، منفی، خروجی NO، خروجی NC).

۵. آیا این سنسور گارانتی دارد؟

بله، سنسور های نوری آلتون دارای یکسال گارانتی تعویض بی قید و شرط هستند.
