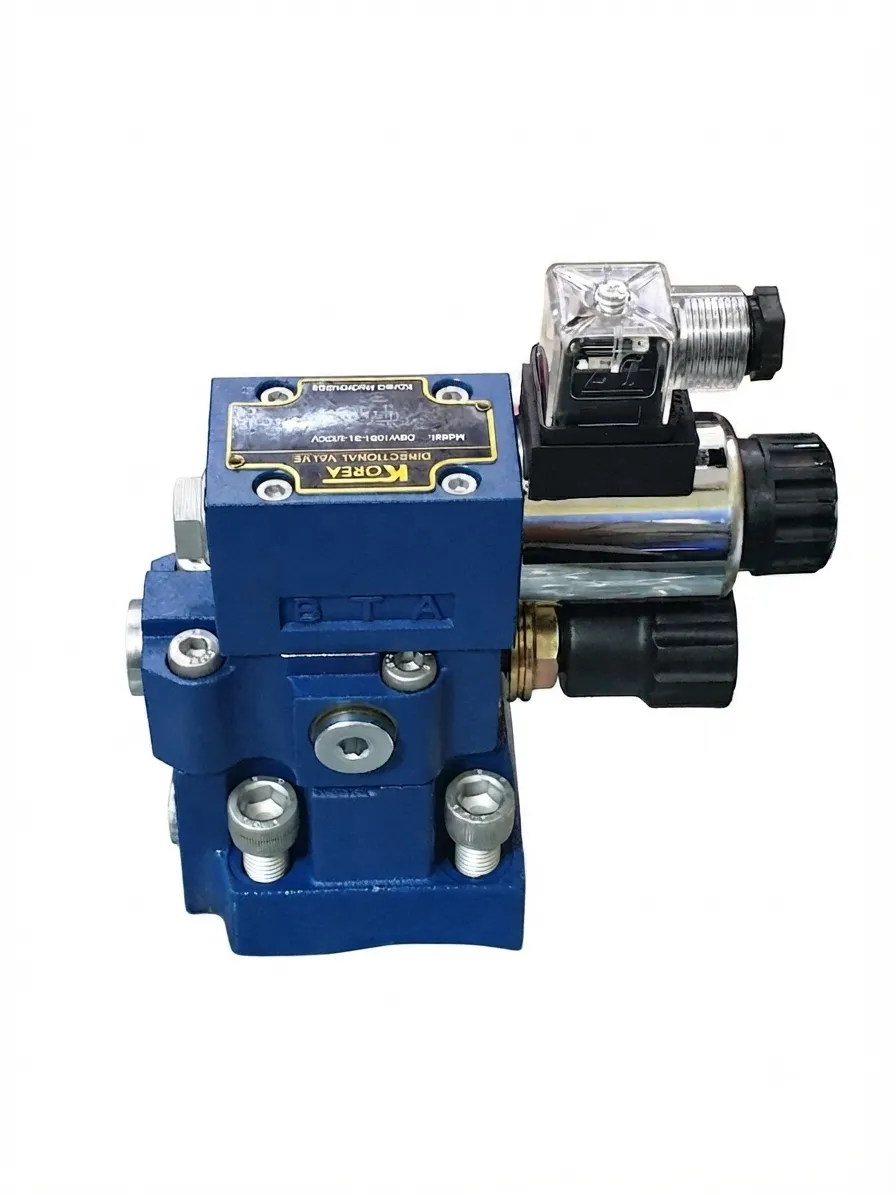

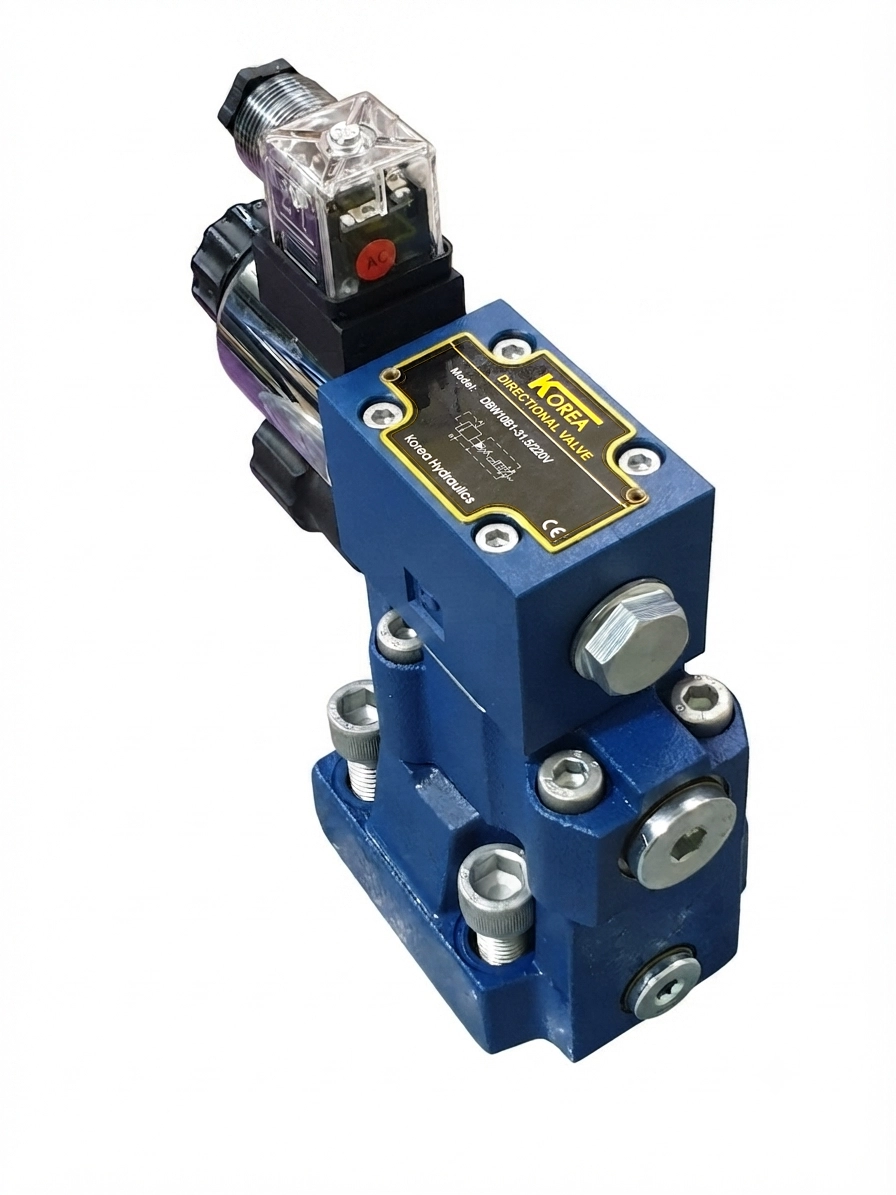

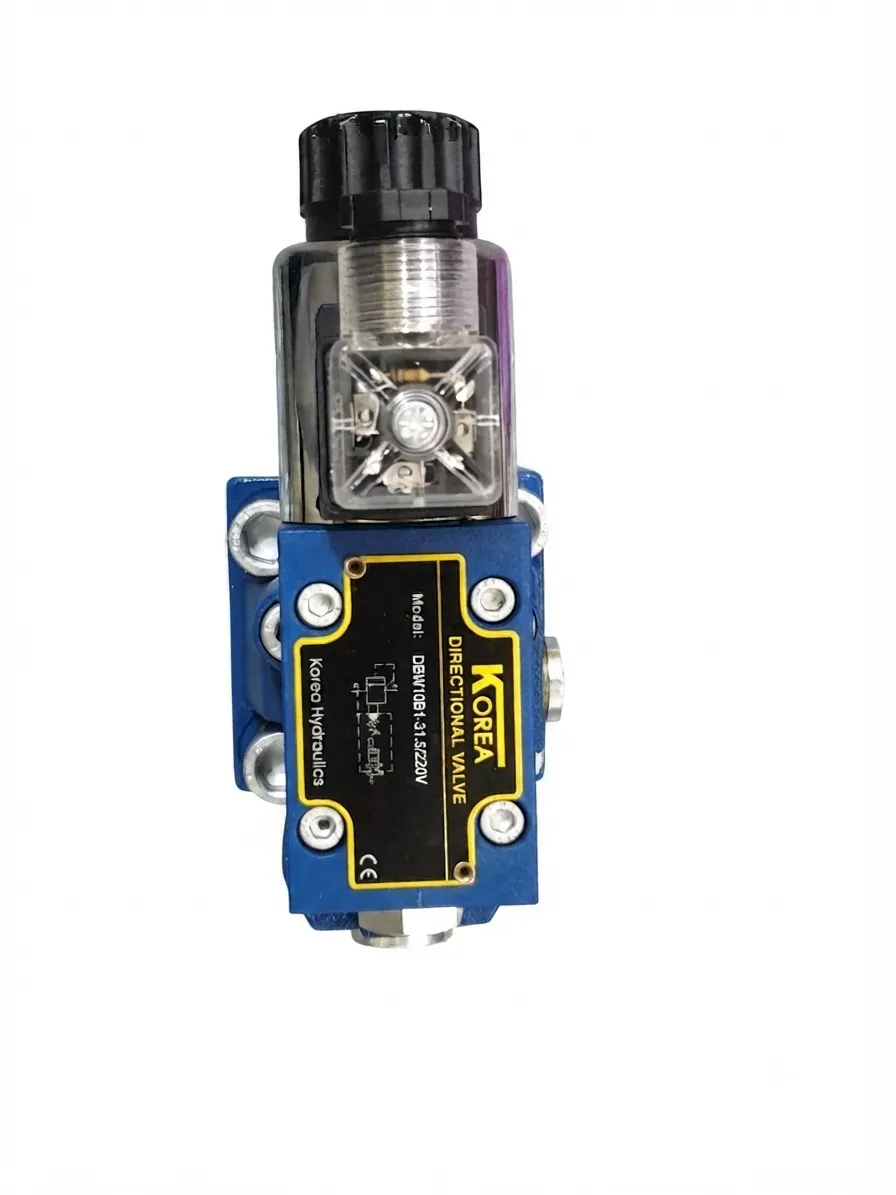

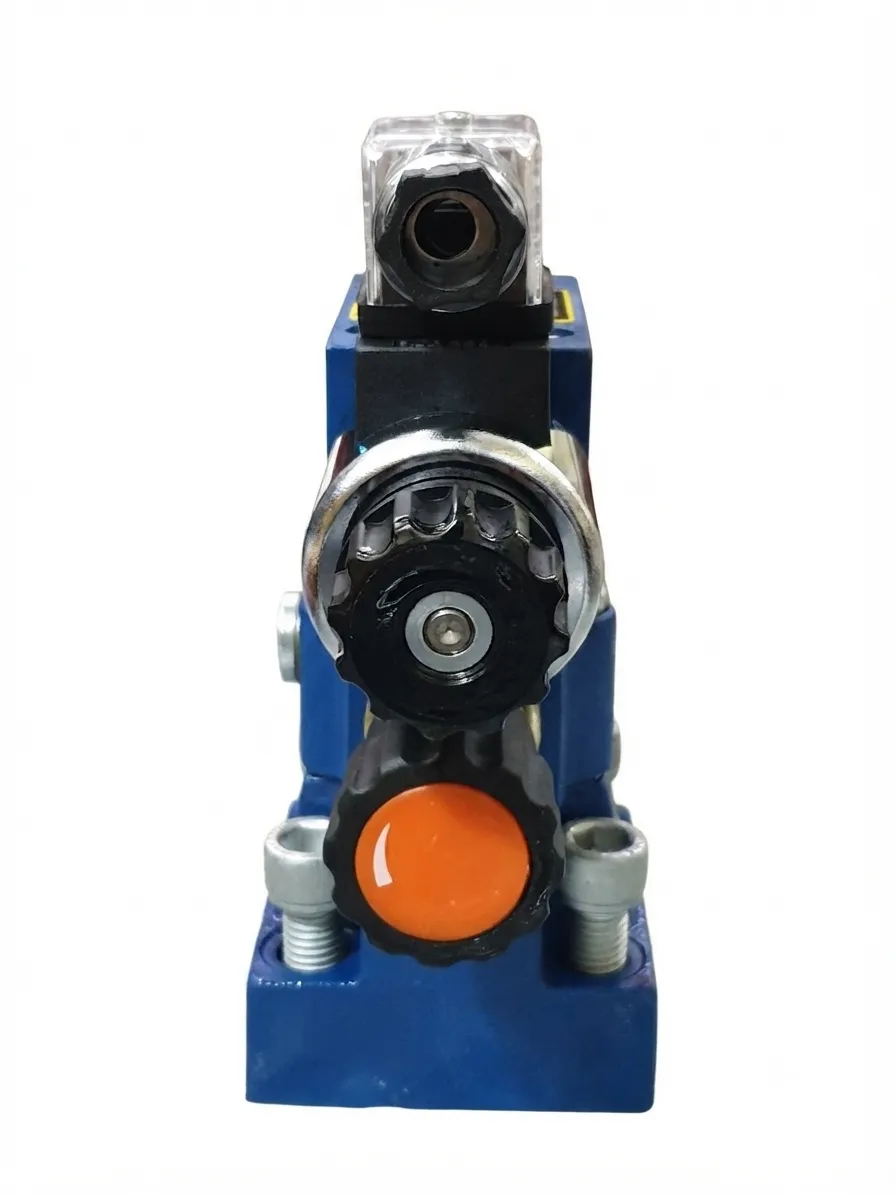

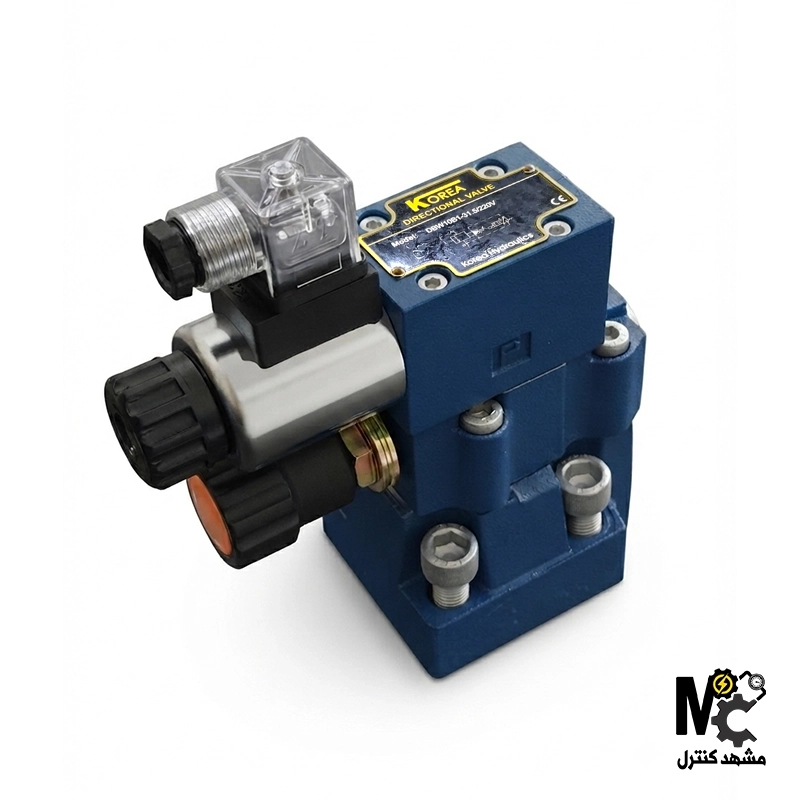

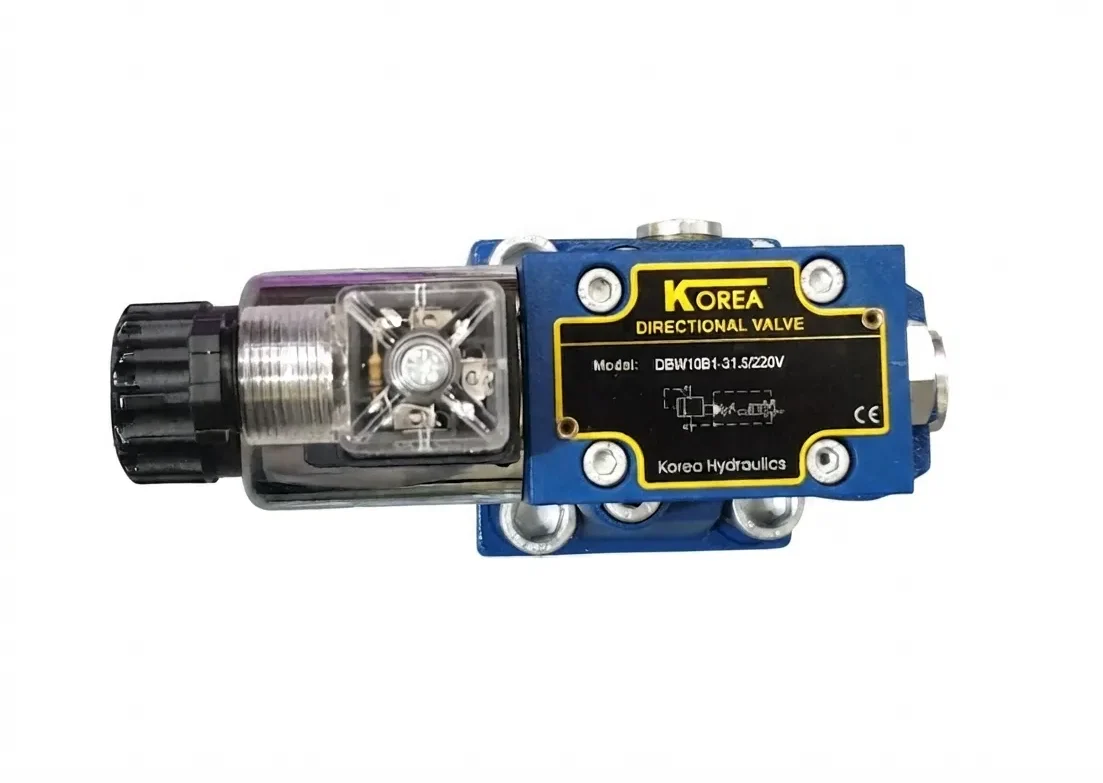

معرفی محصول شیر برقی هیدرولیک فشار شکن KOREA DBW10B
در مدارهای هیدرولیک صنعتی سنگین، پرس‌های هیدرولیکی، ماشین‌آلات تزریق پلاستیک و تجهیزات مکانیزه پیشرفته، کنترل دقیق فشار روغن و محدود کردن حداکثر فشار کاری سیستم اهمیت حیاتی دارد. هنگامی که فشارهای ناخواسته یا اضافه‌بار در مدار ایجاد می‌شود، تجهیزات هیدرولیکی نیازمند یک شیر اطمینان و فشارشکن قدرتمند هستند تا با تخلیه ایمن سیال، از آسیب به پمپ‌ها و عملگرها جلوگیری کنند. در میان تجهیزات هیدرولیک موجود در بازار، شیرهای ساخت کره جنوبی به دلیل کیفیت ساخت عالی، دقت بالا در عملکرد و قیمت اقتصادی، جایگاه ویژه‌ای نزد مهندسان و تکنسین‌های هیدرولیک دارند.
اگر به دنبال یک شیر کنترل فشار مطمئن و بادوام برای سیستم‌های روغنی پرفشار خود هستید، شیر برقی هیدرولیک فشار شکن KOREA DBW10B یکی از معتبرترین گزینه‌های صنعتی محسوب می‌شود. این مدل ترکیبی از یک شیر فشارشکن پایلوت‌دار مکانیکی و یک شیر برقی جهتدار (Directional Solenoid Valve) است که به اپراتور اجازه می‌دهد علاوه بر تنظیم دستی فشار، فشار مدار را به صورت الکتریکی از راه دور نیز در حالت بیبار (Unloading) قرار دهد. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات، نحوه نصب و نکات خرید این تجهیز بپردازیم.

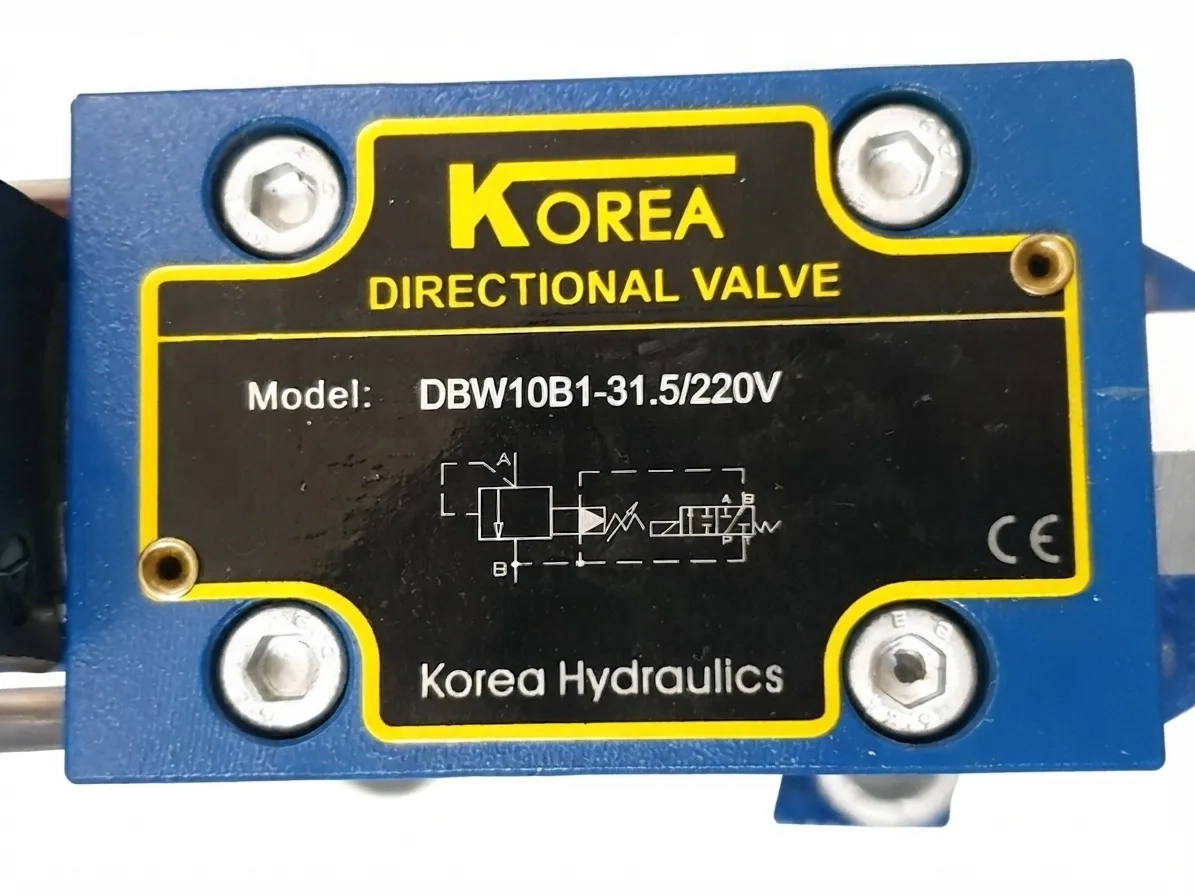

مشخصات فنی و بررسی شیر فشارشکن هیدرولیک کره ای DBW10B
برای مهندسان و تکنسین‌های واحد نگهداری و تعمیرات (نت)، آگاهی از پارامترهای مکانیکی و هیدرولیکی پیش از تهیه قطعه امری ضروری است. جدول زیر مشخصات فنی استاندارد شیر برقی هیدرولیک فشار شکن KOREA DBW10B را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| کشور سازنده | کره جنوبی (Korea) |
| مدل فنی | DBW 10 B (سایز CETOP 5 / NG10) |
| نوع تجهیز | شیر فشار شکن پایلوت‌دار مجهز به شیر برقی تخلیه |
| سایز دهانه (Mounting Size) | NG10 / CETOP 5 (سایز ۳/۸ یا ۱/۲ اینچ) |
| حداکثر فشار کاری | متغیر تا ۳۱۵ بار (Bar) |
| حداکثر دبی جریان روغن | تا ۱۰۰ الی ۱۲۰ لیتر بر دقیقه |
| سیال کاری | روغن هیدرولیک صنعتی (معدنی استاندارد ISO VG 32 تا 68) |
| ولتاژ بوبین الکتریکی | 24V DC یا 220V AC (قابل انتخاب) |
| نوع نصب | زیرشیری (Subplate Mounting) |
تحلیل مشخصات کلیدی:
ترکیب عملکرد مکانیکی و الکتریکی: وجود شیر برقی روی بدنه فشارشکن به سیستم اجازه می‌دهد تا با یک فرمان الکتریکی، روغن تحت فشار را مستقیماً به مخزن تخلیه کرده و پمپ را در حالت بیبار (Zero Pressure) قرار دهد که باعث کاهش مصرف انرژی و استهلاک می‌شود.
سایز NG10 (سایز 10): این سایز برای دبی‌های متوسط تا بالا در مدارهای هیدرولیک صنعتی کاملاً استاندارد و پرکاربرد است.
نحوه نصب و راه‌اندازی شیر کنترل فشار DBW10B
رعایت اصول نصب مکانیکی و تمیزی مدار هیدرولیک، طول عمر شیر و بلوک زیرشیری را افزایش داده و از گیر کردن اسپول داخلی جلوگیری میکند. مراحل نصب به شرح زیر است:
آماده‌سازی سطوح و بلوک: محل نصب روی بلوک زیرشیری (Subplate) را کاملاً از هرگونه آلودگی، براده فلز یا ذرات معلق پاک کنید. استفاده از اورینگ‌های فابریک و سالم در پورت‌های P, T زوایای بلوک الزامی است.
نصب مکانیکی شیر: شیر برقی هیدرولیک فشار شکن KOREA DBW10B را روی بلوک قرار داده و پیچ‌های آلن استاندارد درجه‌بندی شده را به صورت ضربدری و با گشتاور مناسب سفت کنید.
لوله‌کشی و اتصال پورت‌ها: پورت‌های فشار ورودی (P)، خروجی به مخزن (T) و مسیر تخلیه پایلوت را بر اساس نقشه‌های هیدرولیک دستگاه متصل نمایید. (توجه داشته باشید که پورت تخلیه T باید بدون فشار برگشتی مستقیماً به مخزن روغن وصل شود).
سیم‌کشی بوبین الکتریکی: کابل فرمان تابلوی برق را به سوکت بوبین متصل کرده و از انطباق ولتاژ (مثلاً 24 ولت مستقیم) اطمینان حاصل کنید.
تنظیم اولیه فشار: پیش از راه‌گردانی کامل پمپ، پیچ تنظیم فشار مکانیکی را کمی شل کنید، سیستم را روشن کرده و به آرامی با بستن پیچ تنظیم، فشار مدار را به مقدار مطلوب برسانید و مهره قفل‌کن را محکم کنید.
خرید مدل DBW10B کره ای
اگر در خطوط تولید صنعتی، پرس‌های هیدرولیک سنگین یا ماشین‌آلات خود با مشکل نوسان فشار، عدم کنترل دقیق بار یا ضرورت تخلیه الکتریکی پمپ مواجه هستید و به دنبال یک قطعه مقاوم و دقیق می‌گردید، انتخاب شیر برقی هیدرولیک فشار شکن KOREA DBW10B بهترین تصمیم مهندسی برای شماست. این محصول با بدنه چدنی سنگین، بوبین‌های صنعتی باکیفیت و دقت بالا در تنظیم فشار، ایمنی و راندمان سیستم هیدرولیک شما را تضمین میکند.
برای استعلام قیمت به‌روز، دریافت مشاوره فنی جهت انتخاب سایز مناسب مدار و ثبت سفارش سریع، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. وظیفه اصلی شیر فشارشکن DBW10B چیست؟
این شیر وظیفه کنترل و محدود کردن حداکثر فشار روغن در مدار هیدرولیک را بر عهده دارد و از طریق شیر برقی روی آن، امکان تخلیه فشار به مخزن (Unloading) به صورت الکتریکی فراهم می‌شود.
۲. سایز CETOP این مدل چیست؟
این مدل در سایز NG10 (معادل CETOP 5) طراحی شده است که برای دبی‌های متوسط تا بالا مناسب است.
۳. تفاوت شیر فشارشکن ساده با مدلهای DBW چیست؟
مدلهای DBW علاوه بر تنظیم مکانیکی فشار، مجهز به یک شیر برقی جهتدار روی بدنه هستند که امکان اعمال فرمان الکتریکی برای بیبار کردن پمپ را ایجاد میکند.
۴. ولتاژهای رایج بوبین الکتریکی این شیر چیست؟
این شیرها معمولاً در ولتاژهای پرکاربرد صنعتی مانند ۲۴ ولت مستقیم (DC) و ۲۲۷/۲۲۰ ولت متناوب (AC) عرضه می‌شوند.
۵. دلیل داغ شدن بیش از حد بوبین شیر برقی چیست؟
عدم انطباق ولتاژ تغذیه، گیر کردن اسپول داخلی به دلیل کثیفی روغن، یا ماندن طولانی مدت در ولتاژ نامناسب از دلایل اصلی است.
۶. چه نوع روغنی برای کارکرد بهینه این تجهیز باید استفاده شود؟
روغنهای هیدرولیک معدنی استاندارد با ویسکوزیته مناسب (مانند ISO VG 46) که عاری از آب و ذرات معلق باشند.
۷. پورت T در این شیر چه مسیری را دنبال میکند؟
پورت T مسیر تخلیه روغن به مخزن است و بسیار مهم است که بدون افت فشار و بدون مانع مستقیماً به تانک روغن بازگردد.
۸. حداکثر فشار کاری قابل تحمل این شیر چقدر است؟
این تجهیز برای فشارهای صنعتی بالا تا حدود ۳۱۵ بار طراحی و ساخته شده است.
۹. آیا کیت واشر و پکینگهای این شیر قابل تعویض هستند؟
بله، در صورت بروز نشتی داخلی یا خارجی، کیتهای آببندی استاندارد این مدل در بازار قابل تامین و تعویض هستند.
۱۰. چگونه میتوان اصالت شیر هیدرولیک ساخت کره را بررسی کرد؟
بررسی کیفیت ریختهگری بدنه، حکاکی دقیق علائم هیدرولیکی روی بدنه و خرید از واردکنندگان و تامینکنندگان معتبر تجهیزات هیدرولیک.
