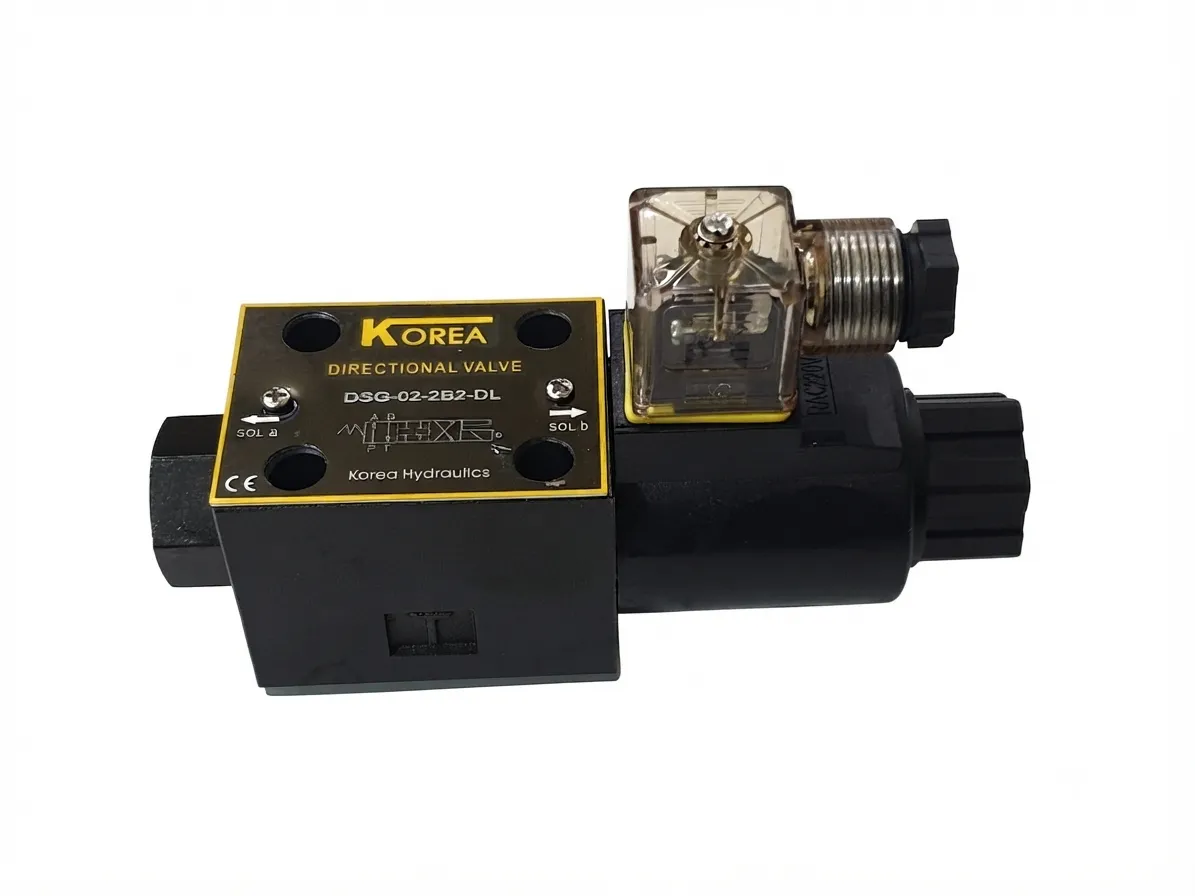

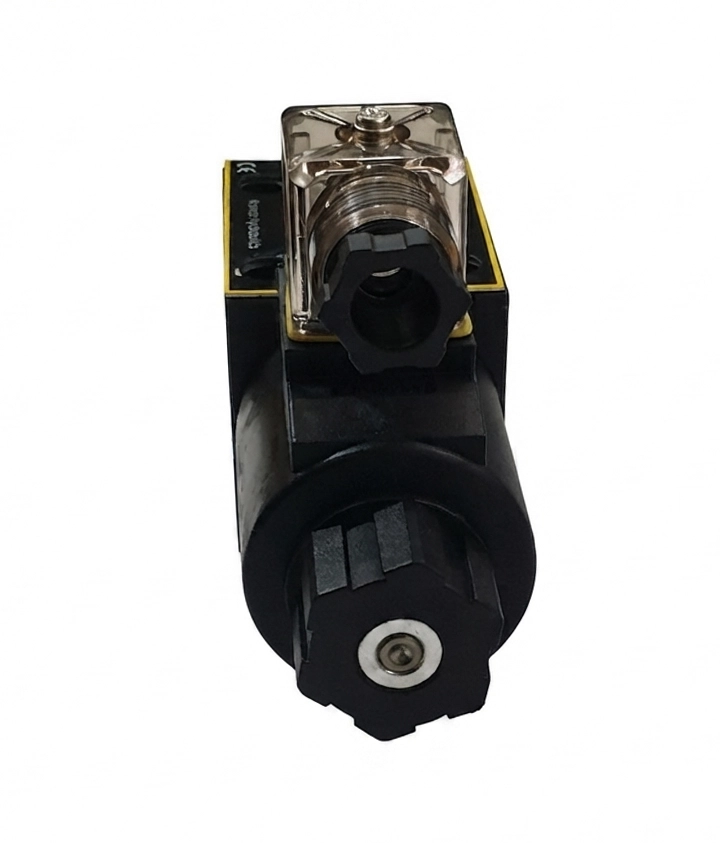

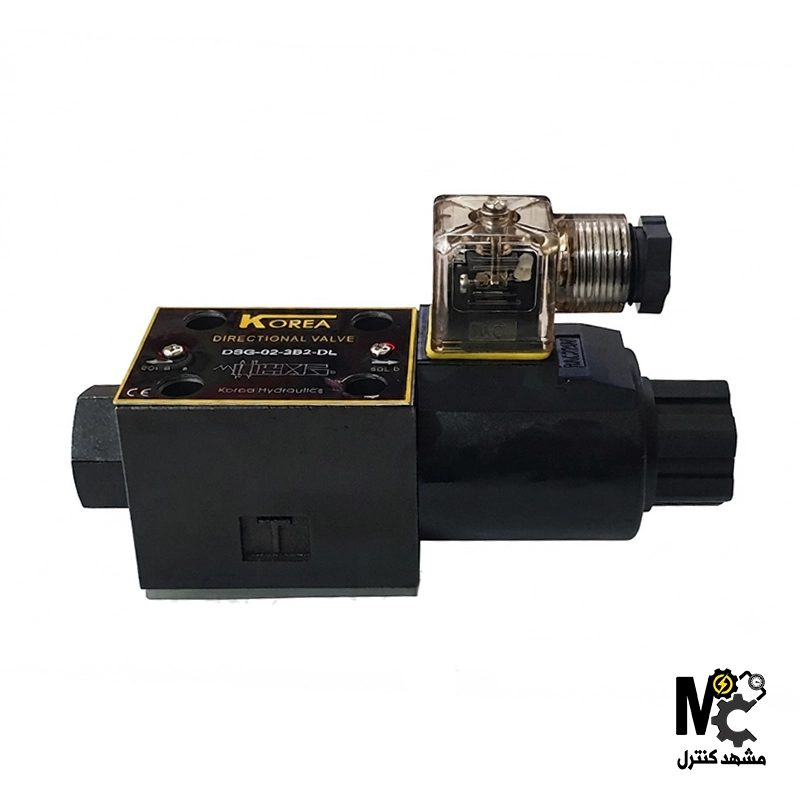

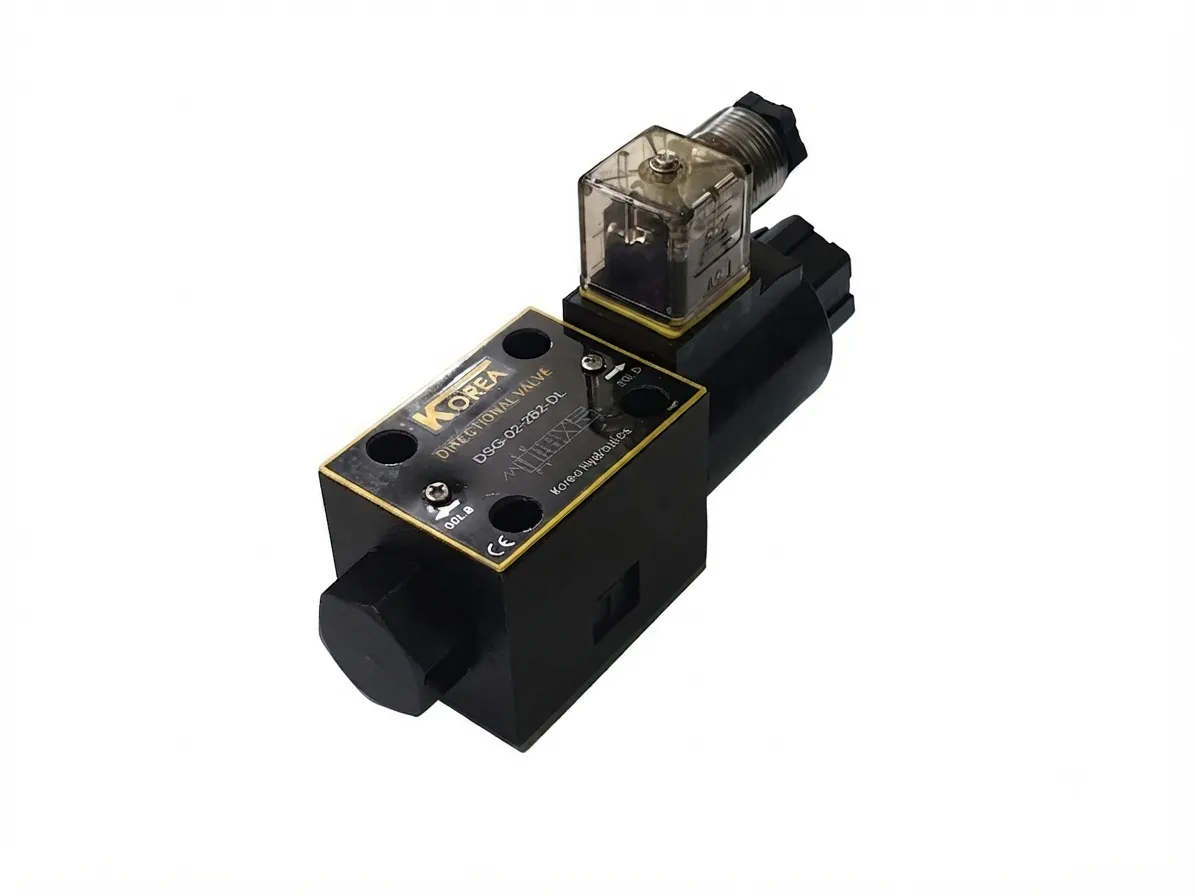

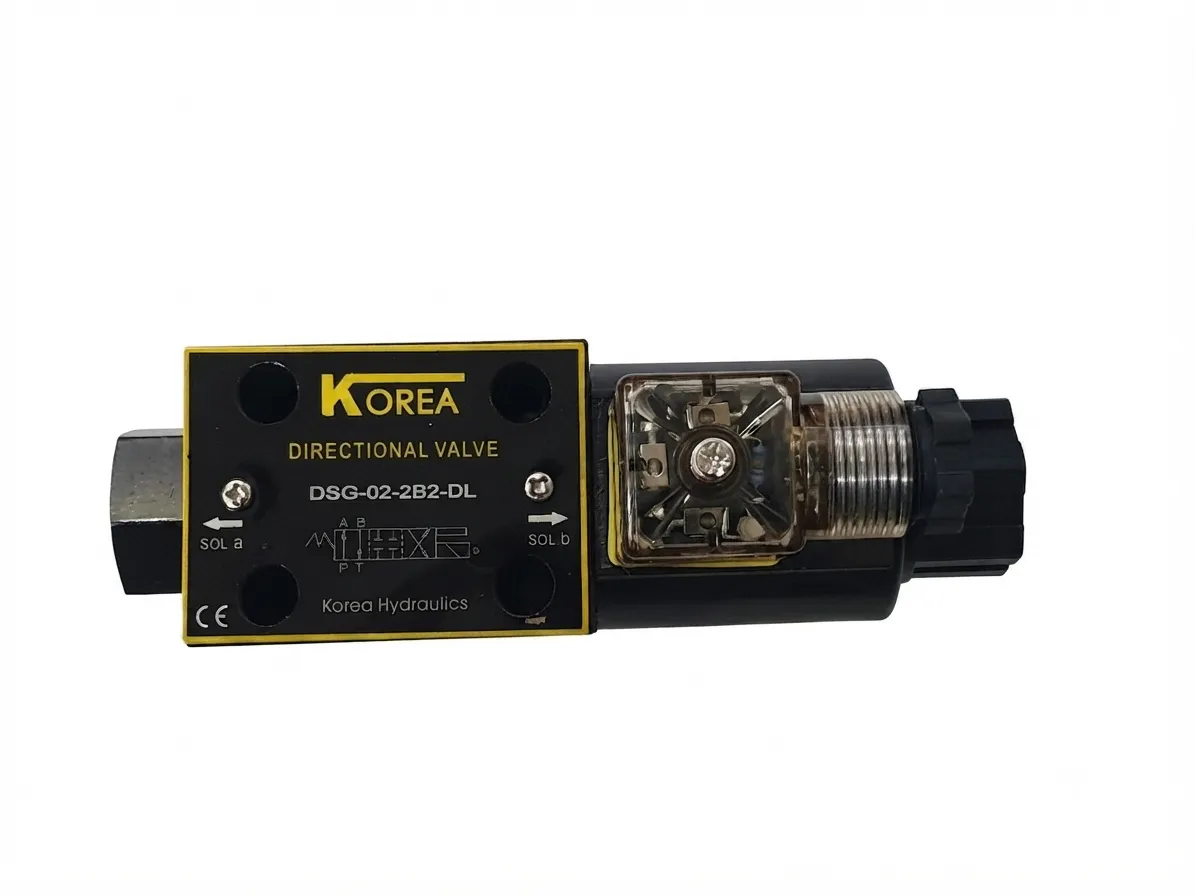

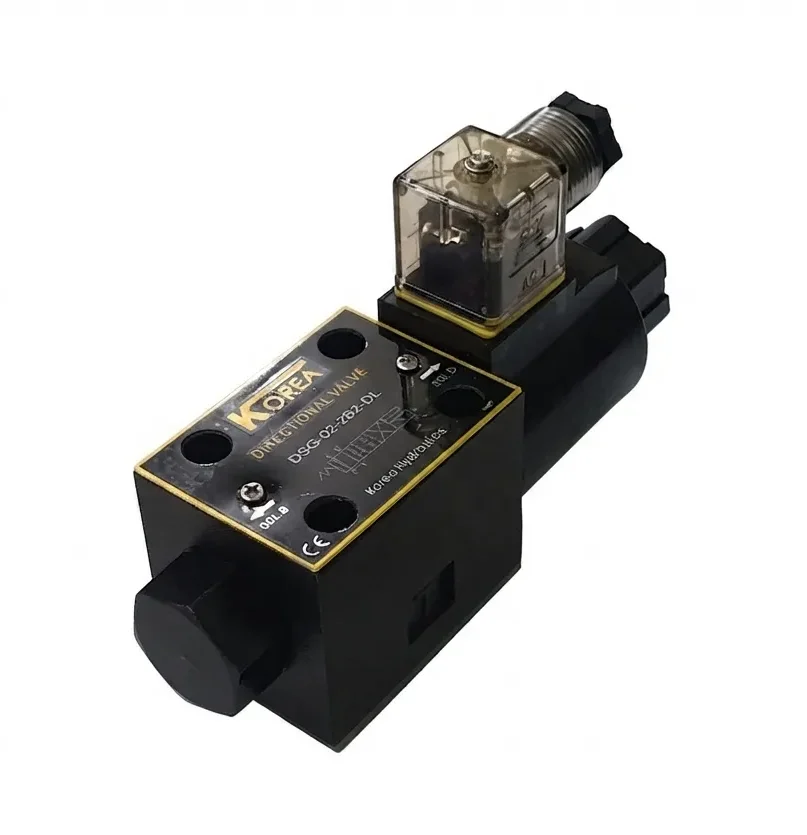

شیر هیدرولیک برقی کنترل جریان KOREA DSG-02 (تک بوبین)
در مدارهای هیدرولیک صنعتی و ماشین‌آلات نیمه‌اتوماتیک، کنترل دقیق و لحظه‌ای مسیر حرکت سیال و تنظیم دبی روغن اهمیت حیاتی دارد. هنگامی که طراحان سیستم‌های هیدرولیک به دنبال یک شیر جهت‌دهنده جمع‌وجور با قابلیت تعویض سریع وضعیت و بازگشت خودکار به کمک فنر هستند، استفاده از شیرهای برقی تک بوبین بهترین گزینه محسوب میشود. در میان تجهیزات هیدرولیک موجود در بازار، شیرهای ساخت کره جنوبی به دلیل دوام مکانیکی بالا، سیم‌پیچ‌های مقاوم در برابر حرارت و قیمت اقتصادی، جایگاه ویژه‌ای نزد مهندسان و تکنسین‌های ابزار دقیق و هیدرولیک دارند.
اگر برای تابلوهای فرمان هیدرولیک خود به دنبال یک قطعه پایدار و دقیق می‌گردید، شیر هیدرولیک برقی کنترل جریان KOREA DSG-02 (تک بوبین) یکی از کاربردی‌ترین تجهیزات صنعتی برای مدیریت جریان روغن در دبی‌های متوسط به شمار می‌رود. ساختار این مدل به گونهای طراحی شده است که با فعال شدن بوبین، اسپول جابجا شده و پس از قطع جریان برق، به کمک فنر داخلی به حالت اولیه بازمی‌گردد. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات، نحوه نصب و نکات خرید این تجهیز بپردازیم.

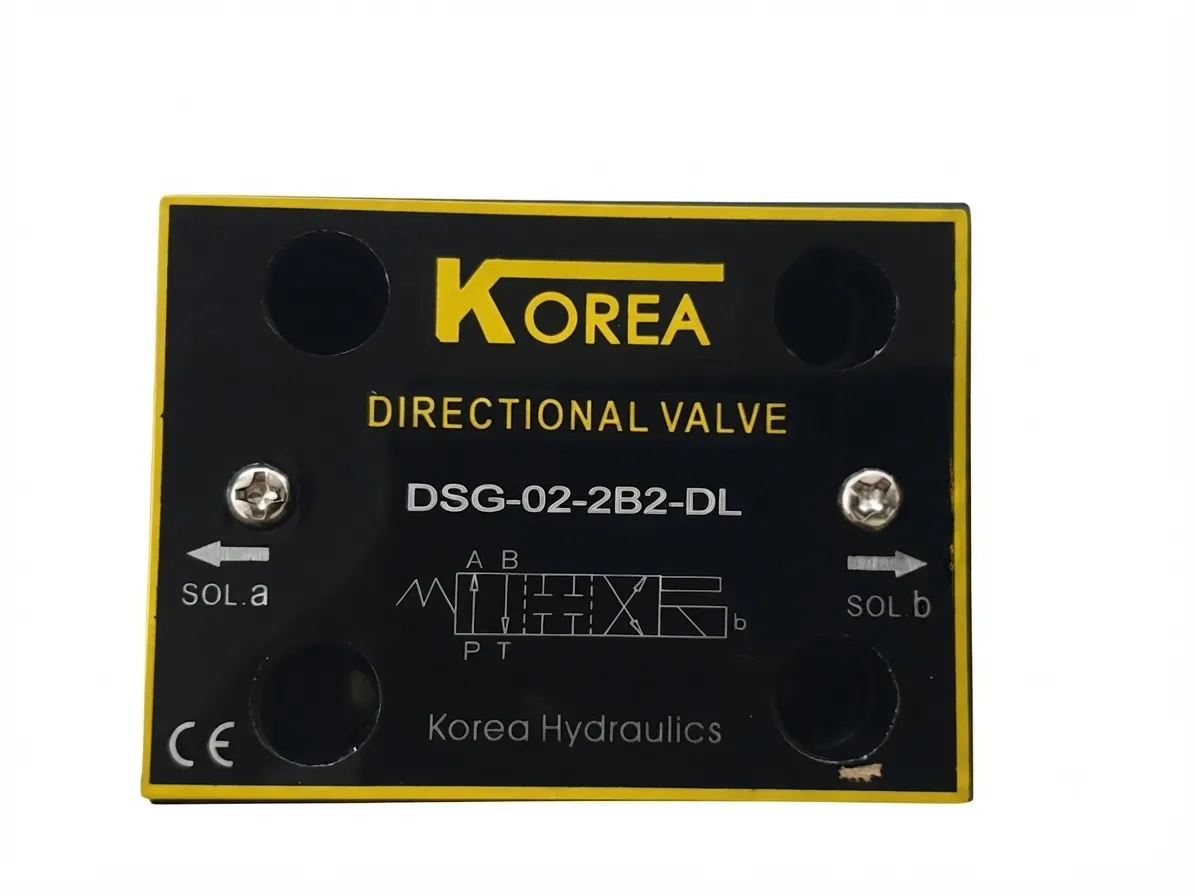

مشخصات فنی و بررسی شیر هیدرولیک برقی DSG-02 کره ای تک بوبین
برای مهندسان و تکنسین‌های واحد نگهداری و تعمیرات (نت)، آگاهی از پارامترهای مکانیکی، ابعادی و الکتریکی پیش از تهیه قطعه امری ضروری است. جدول زیر مشخصات فنی استاندارد شیر هیدرولیک برقی کنترل جریان KOREA DSG-02 (تک بوبین) را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| کشور سازنده | کره جنوبی (Korea) |
| مدل فنی | DSG-02 Series (Single Solenoid) |
| نوع تجهیز | شیر برقی هیدرولیک جهت‌دار / کنترل جریان (تک بوبین با بازگشت فنری) |
| سایز دهانه (Mounting Size) | NG6 / CETOP 3 (سایز ۱/۴ اینچ) |
| حداکثر فشار کاری | تا ۳۱۵ بار (Bar) |
| حداکثر دبی جریان روغن | تا ۴۰ الی ۶۰ لیتر بر دقیقه (L/min) |
| نوع اسپول (Spool Type) | اسپول استاندارد بازگشت‌پذیر با فنر (Spring Offset) |
| سیال کاری | روغن هیدرولیک صنعتی (معدنی استاندارد ISO VG 32 تا 68) |
| ولتاژ بوبین الکتریکی | 24V DC یا 220V AC (قابل انتخاب بر اساس نیاز تابلو) |
| نوع نصب | زیرشیری (Subplate Mounting) استاندارد |
تحلیل مشخصات کلیدی:
سایز NG6 (سایز 02 / CETOP 3): این استاندارد ابعادی رایج‌ترین سایز برای کنترل جک‌ها و عملگرهای کوچک‌تر در سیستم‌های صنعتی است و روی بلوک‌های زیرشیری استاندارد به راحتی نصب میشود.
مکانیزم تک بوبین و فنر برگشت: حضور فقط یک بوبین در یک سمت و سیستم فنری در سمت دیگر باعث میشود با قطع شدن سیگنال الکتریکی، شیر به صورت خودکار به پوزیشن نرمال یا صفر خود بازگردد که برای مدارهایی با سیکل ایمنی مشخص بسیار کاربردی است.
نحوه نصب و راه‌اندازی شیر هیدرولیک برقی کنترل جریان KOREA DSG-02 (تک بوبین)
رعایت اصول نصب مکانیکی و تمیزی مدار هیدرولیک، طول عمر اورینگ‌ها و بلوک زیرشیری را افزایش داده و از نشتی روغن جلوگیری می‌کند. مراحل نصب به شرح زیر است:
آماده‌سازی و تمیزکاری سطوح: محل نصب روی بلوک زیرشیری (Subplate) را کاملاً از ذرات معلق، براده‌های فلزی و آلودگی پاک کنید. استفاده از اورینگ‌های سالم و فابریک در دهانه‌های P, T, A, B الزامی است.
نصب مکانیکی شیر: شیر هیدرولیک برقی کنترل جریان KOREA DSG-02 (تک بوبین) را با احتیاط روی بلوک قرار داده و پیچ‌های آلن استاندارد و آبکاری‌شده را به صورت ضربدری و با گشتاور متناسب سفت کنید.
لوله‌کشی و اتصال پورت‌ها: پورت فشار ورودی (P)، پورت‌های خروجی عملگر (A و B) و مسیر برگشت روغن به مخزن (T) را به دقت به لوله‌کشی مدار متصل نمایید.
سیم‌کشی بوبین الکتریکی: کابل فرمان تابلوبرق را به سوکت بوبین متصل کرده و از تطابق ولتاژ (مثلاً 24 ولت مستقیم یا 220 ولت متناوب) مطمئن شوید.
راه‌اندازی اولیه و تست: سیستم را روشن کرده و با ارسال پالس الکتریکی به بوبین، حرکت جک یا هیدروموتور را پایش کنید تا از عملکرد صحیح فنر برگشت و عدم وجود نشتی اطمینان حاصل شود.
خرید شیر برقی KOREA
اگر در سیستم‌های هیدرولیک ماشین‌آلات سبک و نیمه‌سنگین، یونیت‌های هیدرولیک پرس یا خطوط تولید خود به دنبال یک شیر کنترل جهت و جریان دقیق، جمع‌وجور و اقتصادی می‌گردید که در سخت‌ترین شرایط کاری دچار افت راندمان یا سوختگی بوبین نشود، انتخاب مدل DSG-02 کرهای بهترین تصمیم مهندسی برای شماست. این محصول با بدنه چدنی مستحکم، بوبین صنعتی باکیفیت و سیستم بازگشت فنری دقیق، پایداری و امنیت کامل را برای مدار هیدرولیک شما به ارمغان می‌آورد.
برای استعلام قیمت به‌روز، دریافت مشاوره فنی جهت انتخاب نوع اسپول مناسب پروژه و ثبت سفارش سریع، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. تفاوت اصلی شیرهای تک بوبین DSG-02 با مدلهای دو بوبین چیست؟
شیرهای تک بوبین دارای یک بوبین و یک فنر برگشت هستند؛ با قطع جریان برق، فنر اسپول را به حالت اولیه بازمی‌گرداند، در حالی که مدلهای دو بوبین در هر دو طرف بوبین دارند و وضعیت خود را پس از قطع برق حفظ می‌کنند.
۲. سایز استاندارد نصب این شیر در سیستم‌های هیدرولیک چیست؟
این مدل در سایز پرکاربرد صنعتی NG6 (معادل CETOP 3 یا سایز 02) طراحی شده است که برای دبی‌های تا حدود ۶۰ لیتر بر دقیقه مناسب است.
۳. چرا پس از قطع برق، عملکرد شیر متوقف میشود؟
وجود مکانیزم فنر برگشت (Spring Offset) در مدلهای تک بوبین باعث میشود تا به محض قطع شدن سیگنال الکتریکی، اسپول به موقعیت پیشفرض بازگردد.
۴. ولتاژ تغذیه مناسب برای بوبین این شیر چه مقادیری دارد؟
این تجهیزات بسته به نوع سفارش، معمولاً با ولتاژهای صنعتی استاندارد مانند ۲۴ ولت مستقیم (DC) یا ۲۲۰ ولت متناوب (AC) تغذیه می‌شوند.
۵. آیا افت فشار داخلی در این سایز شیر چشمگیر است؟
طراحی داخلی کانالهای عبور روغن در برندهای معتبر کرهای به گونهای بهینهسازی شده است که افت فشار هیدرولیکی را به حداقل میرساند.
۶. چه نکته‌ای در نگهداری از شیرهای تک بوبین باید رعایت شود؟
تمیزی روغن هیدرولیک و استفاده از فیلترهای مناسب در مسیر تانک، مهم‌ترین عامل برای جلوگیری از گیر کردن مکانیکی اسپول داخلی است.
۷. پورت T در این شیر چه وظیفه‌ای بر عهده دارد؟
پورت T مسیر برگشت روغن هیدرولیک از شیر به سمت مخزن (تانک) است و باید بدون هیچ‌گونه فشار برگشتی لوله‌کشی شود.
۸. حداکثر فشار کاری قابل تحمل برای بدنه این شیر چقدر است؟
این شیر هیدرولیک برای تحمل فشارهای کاری استاندارد صنعتی تا سقف ۳۱۵ بار به صورت ایمن طراحی شده است.
۹. آیا امکان تعویض مهره و بوبین الکتریکی به صورت مجزا وجود دارد؟
بله، در صورت بروز خرابی در بخش الکتریکی، بوبینهای یدکی با مشخصات ولتاژی مشابه به صورت جداگانه در بازار قابل تامین هستند.
۱۰. چگونه میتوان اصالت شیر هیدرولیک ساخت کره را در هنگام خرید بررسی کرد؟
بررسی کیفیت تراشکاری بدنه، حکاکی لیزری نقشههای هیدرولیکی روی بدنه فلزی و خرید از تامینکنندگان معتبر تجهیزات ابزار دقیق و هیدرولیک.
