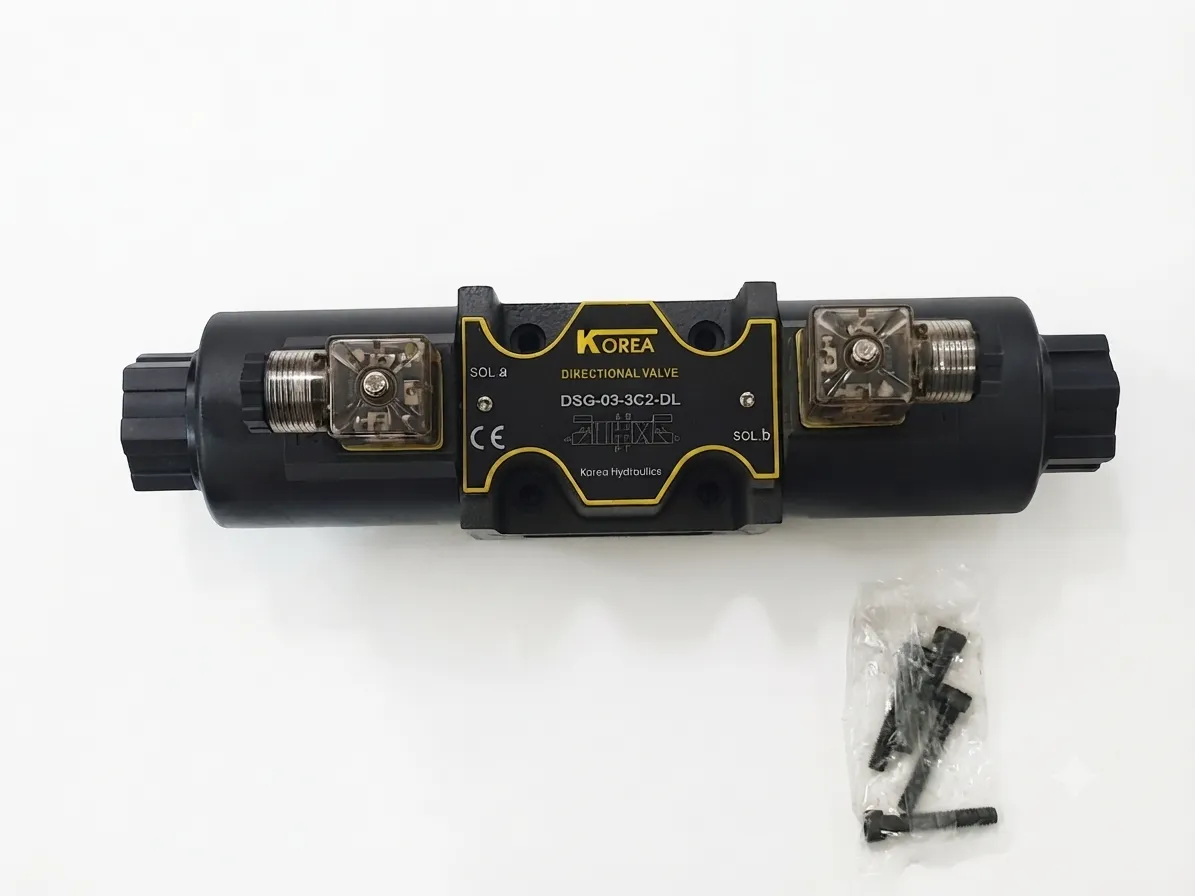

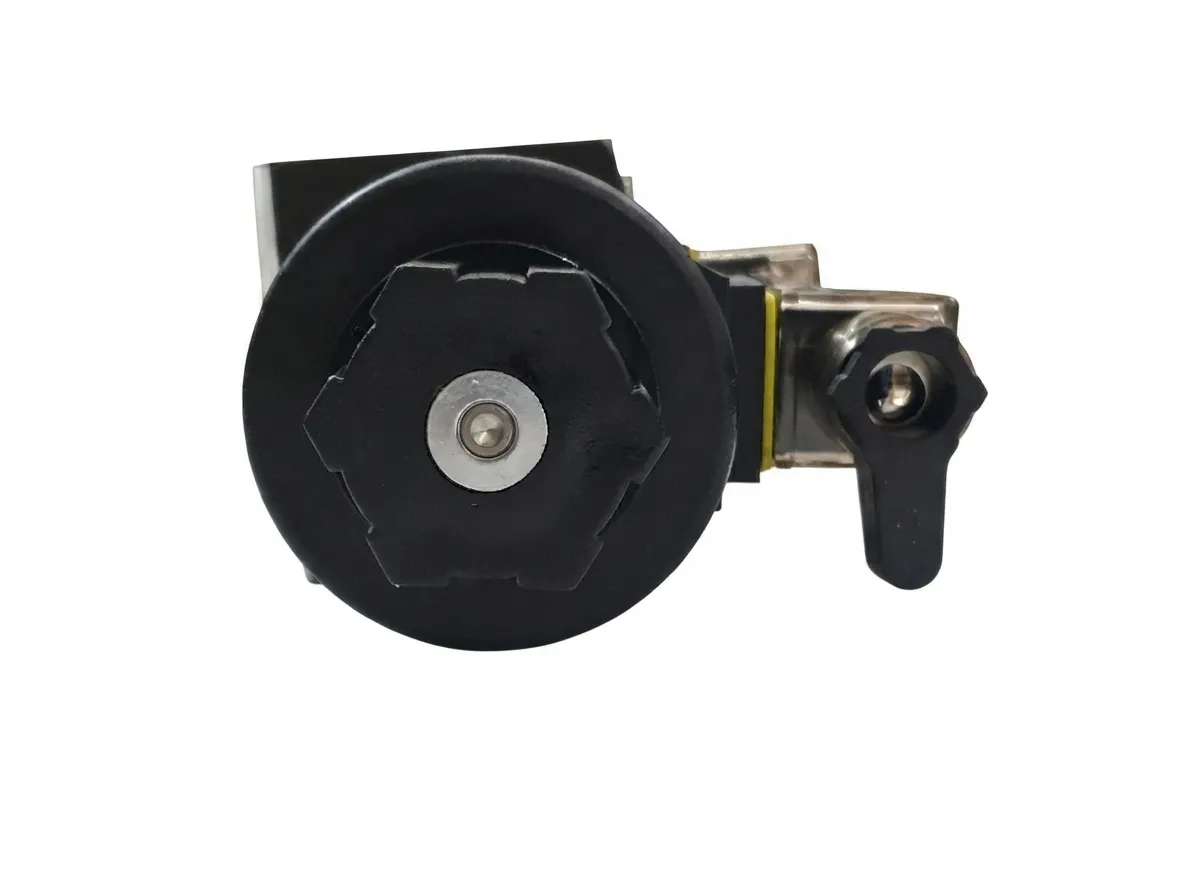

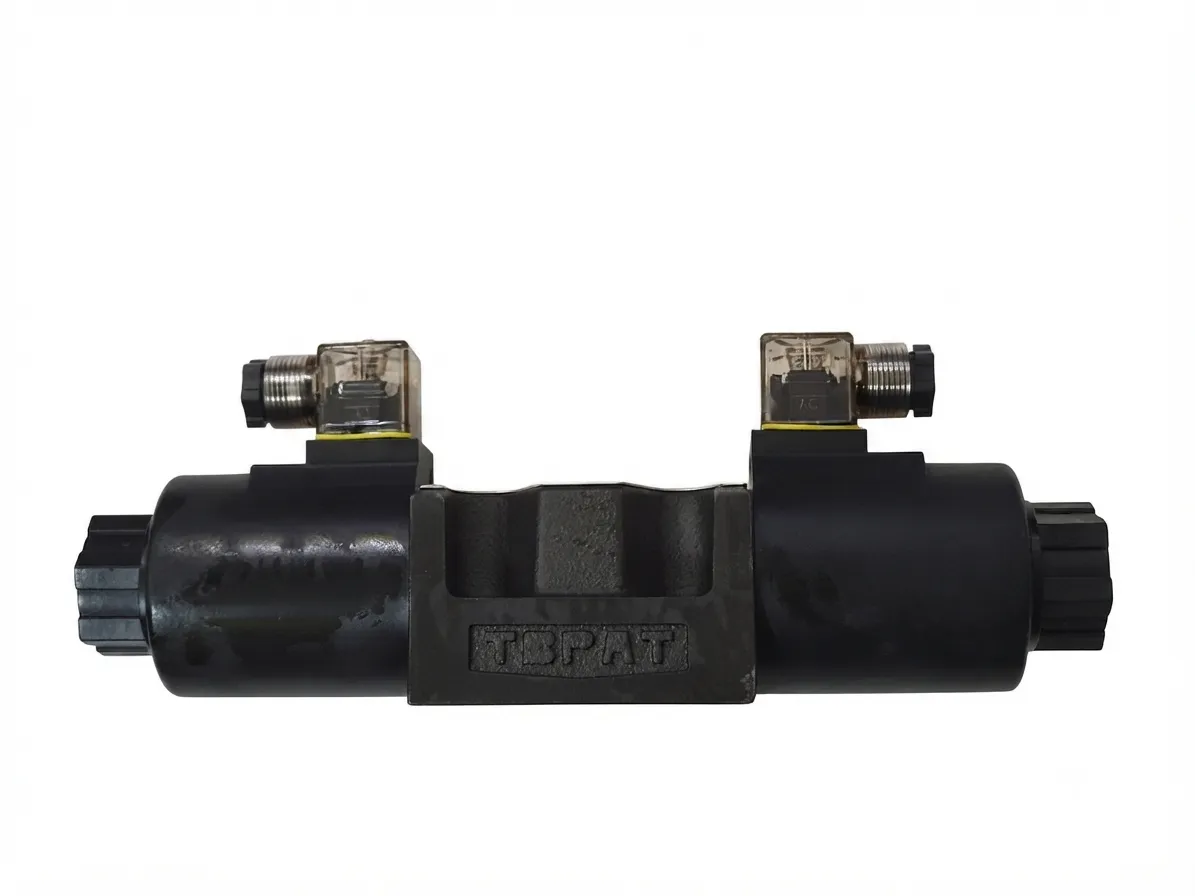

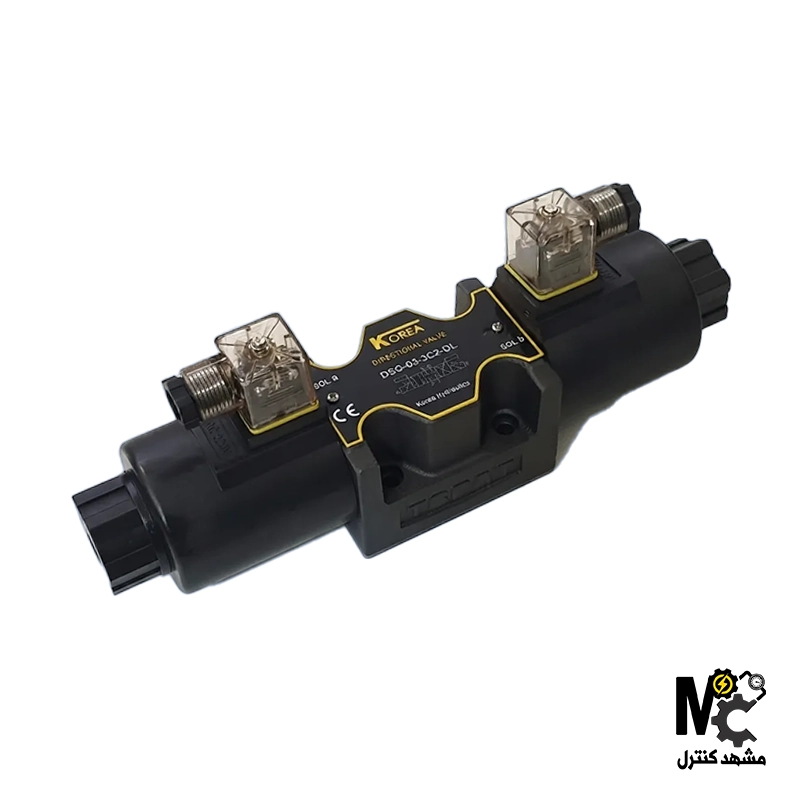

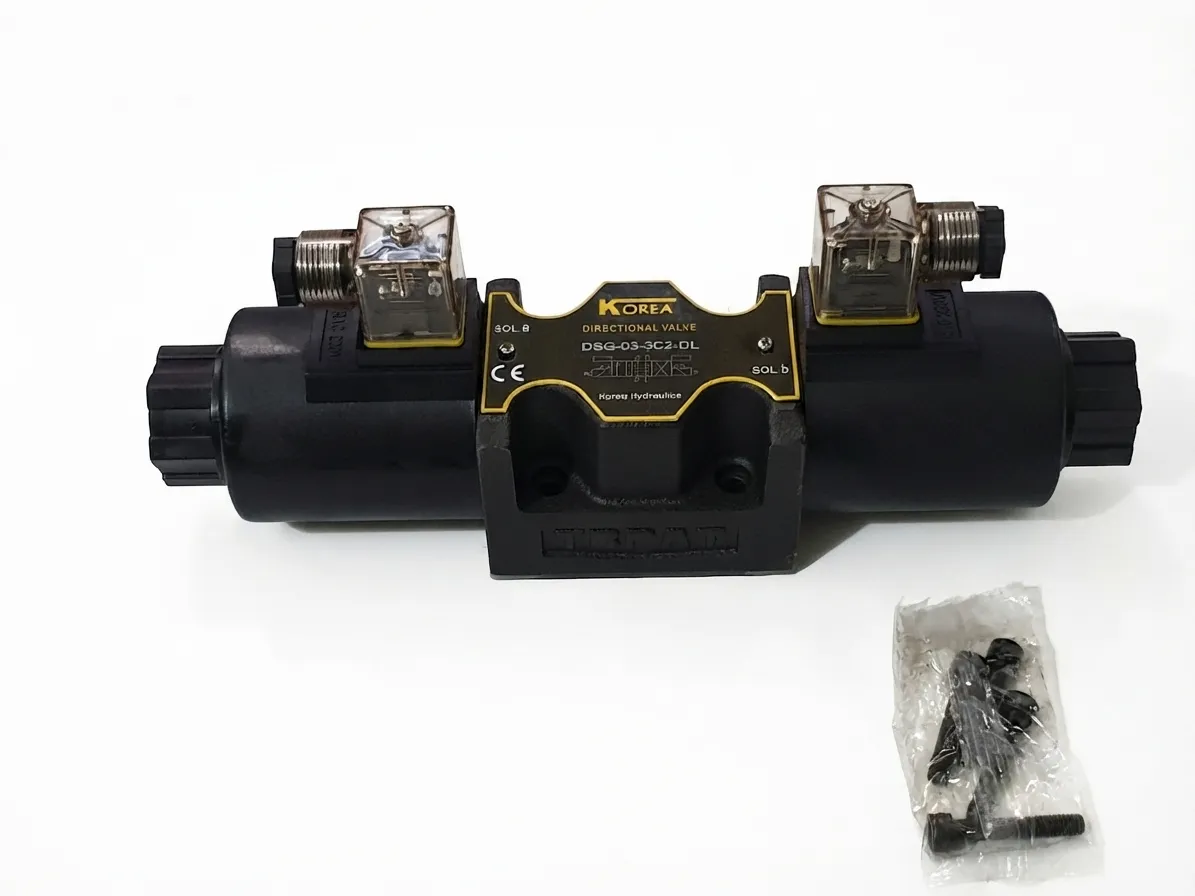

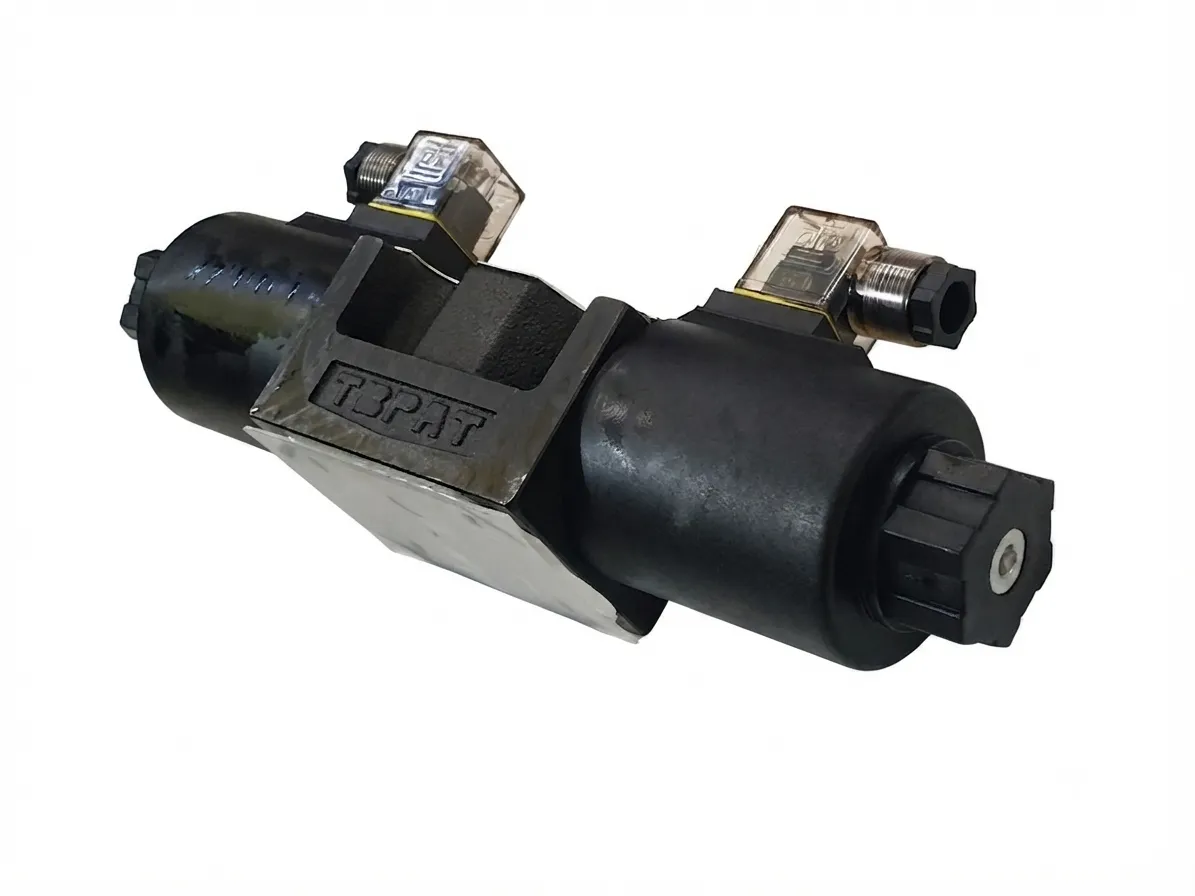

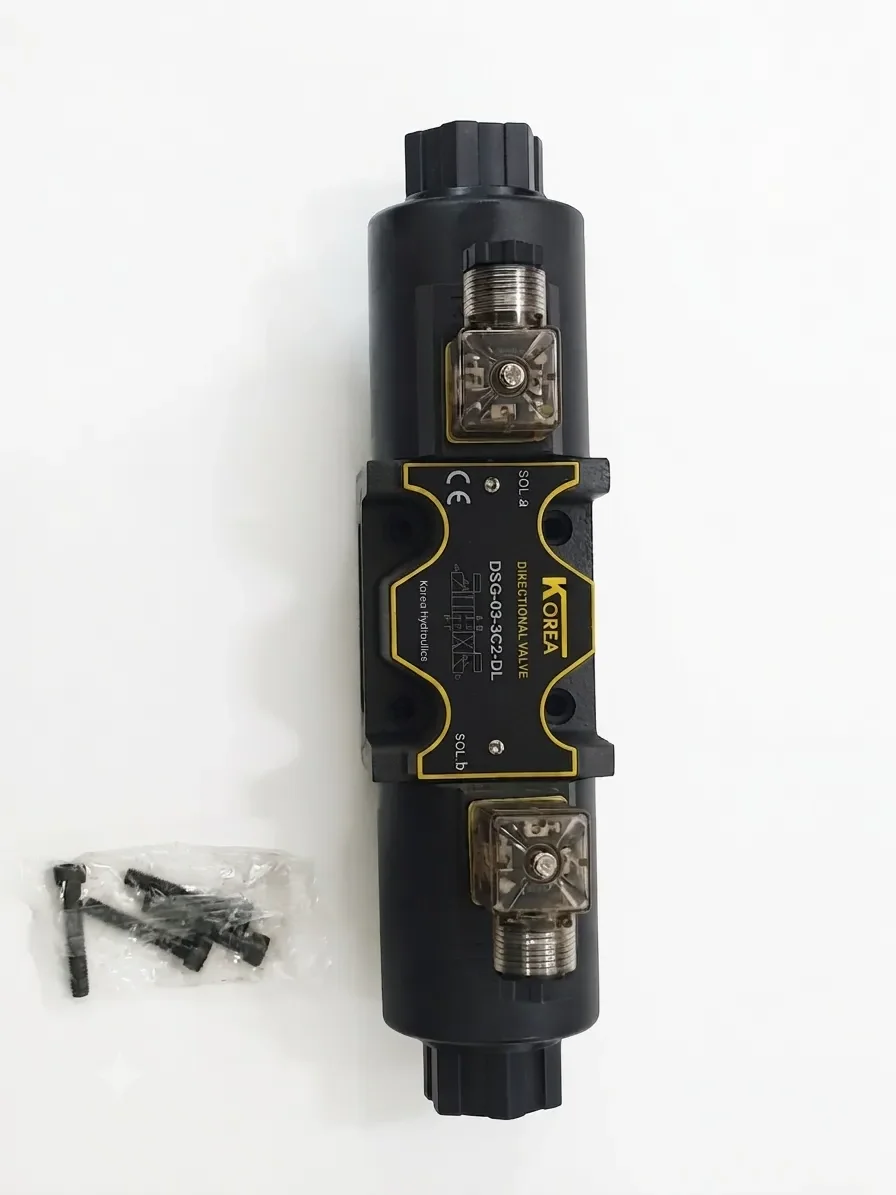

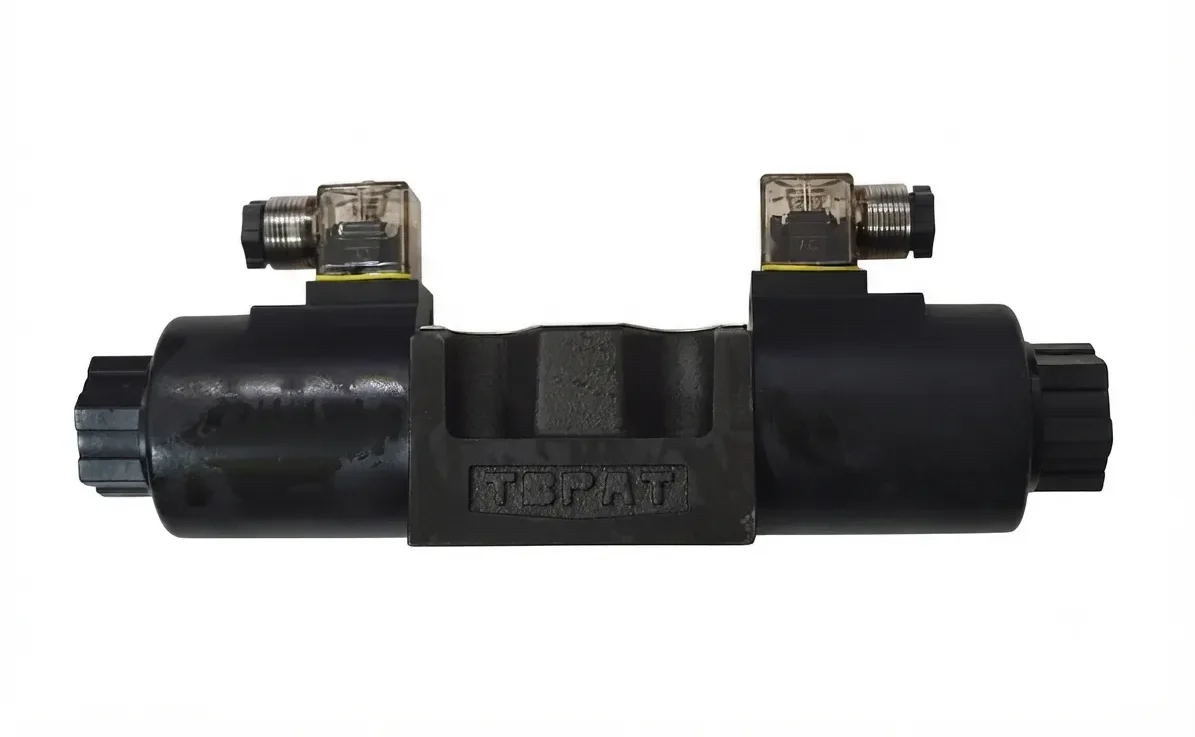

معرفی شیر هیدرولیک برقی کنترل جریان KOREA DSG-03 (دو بوبین)
در سیستم‌های هیدرولیک صنعتی مدرن، پرس‌های هیدرولیک پیشرفته و ماشین‌آلات مکانیزه، کنترل دقیق سرعت حرکت جک‌ها و هیدروموتورها نقشی کلیدی در راندمان و کیفیت عملکرد دستگاه دارد. هنگامی که اپراتور نیازمند تنظیم میزان دبی عبوری سیال و هم‌زمان هدایت جهت حرکت روغن به سمت جلو یا عقب است، استفاده از تجهیزات ترکیبی جهت‌دار و کنترل‌کننده اهمیت پیدا می‌کند. در میان تجهیزات هیدرولیک موجود در بازار، شیرهای ساخت کره جنوبی به دلیل دقت ساخت بالا، طول عمر مفید قطعات و قیمت اقتصادی، جایگاه ویژه‌ای نزد مهندسان و تکنسین‌های ابزار دقیق و هیدرولیک دارند.
اگر به دنبال یک شیر کنترل جهت و جریان قابل‌اعتماد برای سیستم‌های روغنی خود هستید، شیر هیدرولیک برقی کنترل جریان KOREA DSG-03 (دو بوبین) یکی از کاربردی‌ترین تجهیزات صنعتی محسوب می‌شود. ساختار این مدل به گونه‌ای طراحی شده است که با داشتن دو بوبین الکتریکی، امکان تغییر مسیر سیال در حالت‌های مختلف را به همراه مدیریت جریان فراهم می‌کند. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات، نحوه نصب و نکات خرید این تجهیز بپردازیم.
مشخصات فنی و بررسی شیر هیدرولیک برقی DSG-03 کره ای دو بوبین
برای مهندسان و تکنسین‌های واحد نگهداری و تعمیرات (نت)، آگاهی از پارامترهای مکانیکی، ابعادی و الکتریکی پیش از تهیه قطعه امری ضروری است. جدول زیر مشخصات فنی استاندارد شیر هیدرولیک برقی کنترل جریان KOREA DSG-03 (دو بوبین) را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| کشور سازنده | کره جنوبی (Korea) |
| مدل فنی | DSG-03 Series (Double Solenoid) |
| نوع تجهیز | شیر برقی هیدرولیک جهت‌دار / کنترل جریان (دو بوبین) |
| سایز دهانه (Mounting Size) | NG10 / CETOP 5 (سایز ۳/۸ یا ۱/۲ اینچ) |
| حداکثر فشار کاری | تا ۳۱۵ بار (Bar) |
| حداکثر دبی جریان روغن | تا ۱۲۰ لیتر بر دقیقه (L/min) |
| نوع اسپول (Spool Type) | اسپول استاندارد با قابلیت هدایت دوطرفه سیال |
| سیال کاری | روغن هیدرولیک صنعتی (معدنی استاندارد ISO VG 32 تا 68) |
| ولتاژ بوبینهای الکتریکی | 24V DC یا 220V AC (قابل انتخاب بر اساس نیاز تابلوبرق) |
| نوع نصب | زیرشیری (Subplate Mounting) |
تحلیل مشخصات کلیدی:
طراحی دو بوبین (Double Solenoid): وجود دو بوبین در دو سمت شیر به سیستم اجازه می‌دهد تا با دریافت فرمان‌های الکتریکی مجزا، اسپول داخلی را در دو جهت جابجا کرده و مسیر جریان روغن را به سمت پورت‌های مختلف هدایت کند.
سایز NG10 (سایز 03 / CETOP 5): این استاندارد ابعادی امکان نصب آسان روی بلوک‌های زیرشیری استاندارد را فراهم کرده و برای دبیهای متوسط تا بالا کاملاً مناسب است.
نحوه نصب و راه‌اندازی شیر هیدرولیک برقی کنترل جریان KOREA DSG-03 (دو بوبین)
رعایت اصول نصب مکانیکی و تمیزی مدار هیدرولیک، طول عمر اورینگ‌ها و بلوک زیرشیری را افزایش داده و از نشتی روغن جلوگیری می‌کند. مراحل نصب به شرح زیر است:
آماده‌سازی و تمیزکاری سطوح: محل نصب روی بلوک زیرشیری (Subplate) را کاملاً از ذرات معلق، گردوغبار و براده‌های فلزی پاک کنید. استفاده از اورینگهای سالم و فابریک در دهنده‌های P, T, A, B الزامی است.
نصب مکانیکی شیر: شیر هیدرولیک برقی کنترل جریان KOREA DSG-03 (دو بوبین) را با احتیاط روی بلوک قرار داده و پیچ‌های آلن استاندارد و آبکاری‌شده را به صورت ضربدری و با گشتاور متناسب سفت کنید.
لوله‌کشی و اتصال پورت‌ها: پورت فشار ورودی (P)، پورت‌های خروجی عملگر (A و B) و مسیر برگشت به مخزن (T) را به دقت به لوله‌کشی مدار متصل نمایید.

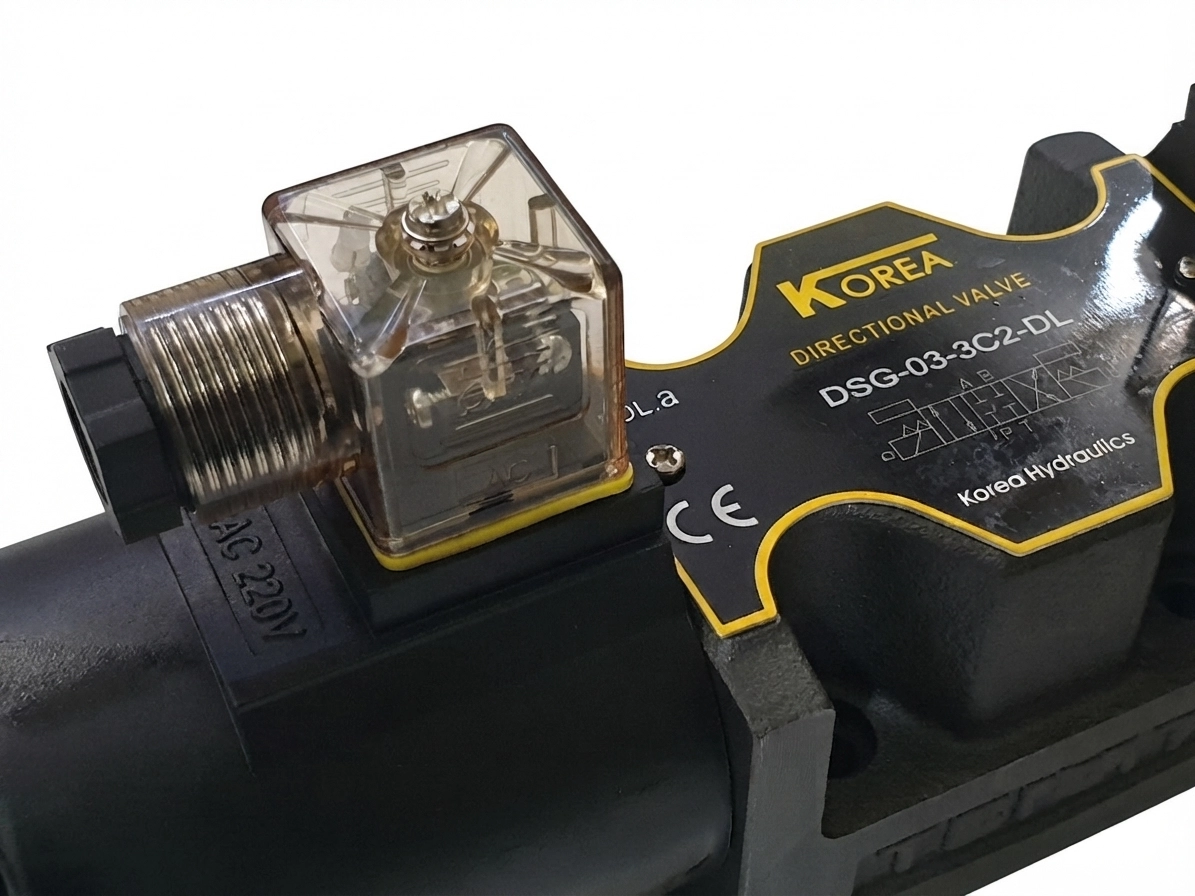

سیم‌کشی بوبینهای الکتریکی: کابل‌های فرمان تابلوبرق را به سوکت‌های هر دو بوبین متصل کرده و از تطابق ولتاژ (مثلاً 24 ولت مستقیم یا 220 ولت متناوب) مطمئن شوید.
راه‌اندازی اولیه و تست: سیستم را روشن کرده و با ارسال پالس‌های الکتریکی به هر یک از بوبینها، حرکت جک یا هیدروموتور را در دو جهت پایش کنید تا از عدم وجود نشتی و عملکرد صحیح اسپول اطمینان حاصل شود.
خرید شیر هیدرولیک کنترل جریان KOREA؛ سرمایه‌گذاری ایمن در خطوط صنعتی
اگر در سیستم‌های هیدرولیک ماشین‌آلات، پرس‌ها یا خطوط تولید خود به دنبال یک شیر کنترل جهت و جریان قدرتمند، دقیق و با دوام بالا می‌گردید که در سخت‌ترین شرایط کاری دچار افت راندمان یا سوختگی بوبین نشود، انتخاب مدل DSG-03 کره‌ای بهترین تصمیم مهندسی برای شماست. این محصول با بدنه چدنی مستحکم، بوبینهای صنعتی باکیفیت و عملکرد دوطرفه بی‌نقص، پایداری و امنیت کامل را برای مدار هیدرولیک شما به ارمغان می‌آورد.
برای استعلام قیمت به‌روز، دریافت مشاوره فنی جهت انتخاب نوع اسپول مناسب پروژه و ثبت سفارش سریع، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. تفاوت شیرهای تک بوبین با دو بوبین (DSG-03) چیست؟
شیرهای دو بوبین دارای دو بوبین در دو سمت بدنه هستند و میتوانند اسپول داخلی را در دو جهت مختلف جابجا کنند، در حالی که مدلهای تک بوبین معمولاً پس از قطع فرمان با فنر به حالت اولیه بازمیگردند.
۲. سایز CETOP این مدل چیست؟
این شیر در سایز صنعتی استاندارد NG10 (معادل CETOP 5 یا سایز 03 در دسته‌بندی‌های آسیایی) ساخته شده است.
۳. حداکثر جریان قابل تحمل روغن در این شیر چقدر است؟
این تجهیز برای دبیهای بالا تا حدود ۱۲۰ لیتر بر دقیقه در فشارهای صنعتی طراحی شده است.
۴. ولتاژهای رایج بوبینهای الکتریکی این مدل چیست؟
بوبینها معمولاً در ولتاژهای پرکاربرد صنعتی مانند ۲۴ ولت مستقیم (DC) و ۲۲۰ ولت متناوب (AC) در بازار تامین میشوند.
۵. دلیل داغ شدن بیش از حد بوبین هیدرولیک چیست؟
عدم انطباق ولتاژ تغذیه، گیر کردن مکانیکی اسپول به دلیل کثیفی روغن، یا ماندن طولانی مدت در مدار بدون سیگنال صحیح از علل اصلی است.
۶. چه نوع روغنی برای کارکرد بهینه این شیر باید استفاده شود؟
روغنهای هیدرولیک معدنی استاندارد با ویسکوزیته مناسب (مانند ISO VG 46) که فاقد رطوبت و ذرات معلق باشند.
۷. پورت T در این شیر چه وظیفه‌ای دارد؟
پورت T مسیر برگشت و تخلیه روغن به مخزن (تانک) است و باید بدون فشار برگشتی لوله‌کشی شود.
۸. حداکثر فشار کاری قابل تحمل شیر چقدر است؟
این شیر هیدرولیک برای فشارهای کاری بالا تا حدود ۳۱۵ بار مقاومت دارد.
۹. آیا کیت واشر و اورینگهای آببندی این مدل قابل تعویض هستند؟
بله، در صورت بروز نشتی داخلی یا خارجی، کیتهای آببندی استاندارد آن به راحتی در بازار قابل تهیه است.
۱۰. چگونه میتوان اصالت شیر هیدرولیک ساخت کره را تایید کرد؟
بررسی کیفیت ریختهگری بدنه، حکاکی دقیق نقشههای هیدرولیکی روی بدنه و خرید از واردکنندگان و تامینکنندگان معتبر تجهیزات هیدرولیک.
