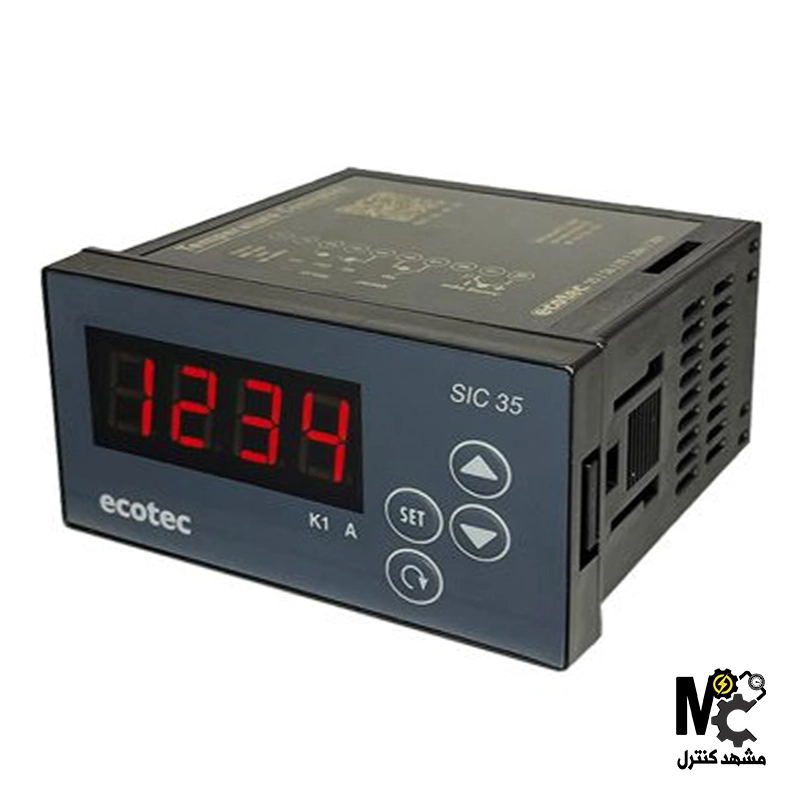

ترموستات SIC35 برند ECOTEC

معرفی و بررسی تخصصی ترموستات SIC35 برند اِکوتِک

در تابلوهای برق صنعتی، ماشین‌آلات بسته‌بندی، گرم‌خانه‌ها، سیستم‌های تهویه مطبوع، دیگ‌های آب گرم و خطوط تولید فرآیندی، پایش و کنترل دقیق دما پایه‌ای‌ترین رکن برای حفظ کیفیت محصول و عملکرد بهینه تجهیزات است. نوسانات حرارتی کنترل‌نشده نه تنها به کیفیت خروجی آسیب می‌زند، بلکه موجب استهلاک زودهنگام المنت‌ها، کمپرسورها و تجهیزات سوئیچینگ می‌شود. در این میان، مهندسان برق و تکنسین‌های نگهداری و تعمیرات همواره به دنبال تجهیزاتی اقتصادی، باکیفیت و خوش‌دست هستند که بتواند بدون پیچیدگی‌های گزاف، فرآیند سنجش و قطع و وصل حرارتی را با بالاترین دقت ایفا کند.

اگر برای پروژه اتوماسیون یا تابلوهای کنترلی خود به دنبال یک تجهیز تابلویی استاندارد با قابلیت اطمینان بالا هستید، ترموستات SIC35 برند اِکوتِک یکی از کاربردی‌ترین گزینه‌های موجود در بازار اتوماسیون صنعتی است. این کنترلر دما تک نقطه ای با بهره‌گیری از پردازشگر دقیق، نمایشگر شفاف و ساختار مقاوم، کنترل بی‌نقصی را روی تجهیزات سرمایشی یا گرمایشی اعمال می‌کند. در این مقاله قصدمان این است که به بررسی جامع مشخصات فنی، اقلام همراه، نحوه نصب و سربندی، مقایسه ۲ مدل مختلف این سری و نکات کاربردی این نمایشگر دما ECOTEC بپردازیم تا با دیدی کاملاً مهندسی بهترین تصمیم را بگیرید.

مشخصات فنی و خصوصیات ساختاری ترموستات SIC35 برند اکوتک

تسلط بر نوع ورودی سنسور، بازه اندازه‌گیری و کنترل، ولتاژ تغذیه و مشخصات خروجی رله پیش از جانمایی تجهیز روی درب تابلو برای هر تکنسینی ضروری است. جدول زیر ویژگی‌های فنی شاخص این تجهیز را به صورت خلاصه نشان می‌دهد:

تحلیل ویژگی‌های تخصصی:

1. دقت پایش و کاربری آسان: این کنترلر دما تک نقطه ای تنظیمات منوی بسیار ساده و روانی دارد که به تکنسین اجازه می‌دهد در کوتاه‌ترین زمان، پارامترهای اصلی مانند Set Point و Hysteresis را کالیبره کند.

2. طراحی فشرده استاندارد: فریم تابلویی استاندارد این دستگاه باعث می‌شود به راحتی در انواع تابلوهای برق فرعی، کنترل‌باکس ماشین‌آلات و پنل‌های برودتی جای گیرد.

مقایسه ۲ مدل مختلف این محصول (مدل SIC35-TYPE K & J و مدل SIC35-PT100)

کمپانی اکوتک سری SIC35 را جهت پاسخگویی به دامنه دماها و فرآیندهای مختلف در دو نسخه اصلی بر پایه نوع سنسور ورودی عرضه می‌کند:

۱. مدل SIC35-PT100

• نوع سنسور ورودی: پشتیبانی از سنسور PT100

• بازه دمایی: مناسب برای دماهای منفی و میان‌رده (بازه دمایی 100- تا 400+ درجه سانتی‌گراد)

• کاربرد اصلی: ویژه سیستم‌های برودتی، یخچال‌های صنعتی، آبسردکن‌ها و گرم‌خانه‌هایی که نیاز به سنجش دماهای معمولی دارند.

۲. مدل SIC35-TYPE K & J (نسخه دماهای بالاتر و صنعتی)

• نوع سنسور: پشتیبانی از سنسورهای تیپ K و J

• بازه دمایی: پوشش دماهای بالاتر (بازه دمایی 200- تا 1300+ درجه سانتی‌گراد)

• کاربرد اصلی: ویژه دیگ‌های آب گرم، ماشین‌آلات پخت، قالب‌های تزریق و فرآیندهای حرارتی صنعتی.

محتویات سفارش و اقلام همراه نمایشگر دما ECOTEC

هنگامی که این تجهیز را از توزیع‌کنندگان معتبر اتوماسیون صنعتی و ابزار دقیق تهیه می‌کنید، بسته‌بندی اورجینال شرکتی شامل اقلام زیر است:

• ۱ عدد دستگاه ترموستات SIC35 برند اِکوتِک.

• ۱ عدد پروب سنسور دما با کابل روکش‌دار استاندارد.

• گیره‌ها و بست‌های مهار مکانیکی کشویی جهت تثبیت محکم بدنه روی کادر تابلویی.

• واشر لاستیکی آب‌بندی دور فریم جهت جلوگیری از نفوذ گردوغبار و رطوبت.

• دفترچه راهنمای تنظیمات منو و کالیبراسیون به همراه دیاگرام کامل سیم‌کشی (Wiring Diagram).

نحوه نصب، سیم‌کشی و راه‌اندازی ترموستات اکوتک SIC35

اجرای درست مراحل نصب مکانیکی و سیم‌کشی الکتریکی، مانع از بروز خطا در قرائت دما شده و طول عمر کنتاکت‌های رله خروجی را تضمین می‌کند. مراحل نصب به شرح زیر است:

1. برش روی درب تابلو برق: بر اساس ابعاد استاندارد پشت فریم (۷۱×۲۹ میلی‌متر)، برشی دقیق روی درب تابلو ایجاد کرده و بدنه اصلی را وارد کنید.

2. فیکس کردن بدنه با بست‌های کشویی: بست‌های جانبی را از پشت محکم کنید تا دستگاه حین کارکرد و فشردن کلیدها جابه‌جا نشود.

3. سیم‌کشی ورودی سنسور: دو رشته سیم پروب سنسور را به ترمینال‌های مشخص‌شده ورودی متصل کنید (ترتیب پلاریته در سنسورهای NTC/PTC اهمیتی ندارد).

4. سیم‌کشی تغذیه ۲۲۰ ولت: فاز و نول شبکه برق متناوب را به پایه تغذیه (Power) متصل نمایید.

5. سیم‌کشی مدار فرمان خروجی:

   • فاز اصلی مدار فرمان را به پایه مشترک (COM) رله متصل کنید.

   • برای کاربردهای گرمایشی (Heating) خروجی NO را به بوبین کنتاکتور هیتر وصل کنید.

   • برای کاربردهای سرمایشی (Cooling) خروجی را به مدار فرمان کمپرسور برده و مد کاری را در منو روی C قرار دهید.

خرید ترموستات SIC35 برند اِکوتِک و ارتقای پایداری سیستم‌های حرارتی

اگر در پروژه‌های صنعتی، تجاری یا کارگاهی خود به دنبال یک کنترلر تک نقطه‌ای، دقیق، بادوام و خوش‌قیمت هستید تا پایش دما را بدون دغدغه انجام دهید، همین حالا برای خرید ترموستات SIC35 برند اِکوتِک اقدام کنید. این ترموستات SIC35 برند اِکوتِک با بهره‌گیری از قطعات مرغوب، نمایشگر پرنور و نصب آسان، ایمنی و پایداری فرآیندهای حرارتی و برودتی شما را تضمین می‌سازد.

جهت دریافت مشاوره فنی ابزار دقیق، استعلام قیمت به‌روز و ثبت سفارشات، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.

سوالات متداول (FAQ)

۱. آیا امکان استفاده از این ترموستات اکوتک برای هر دو کاربرد سرمایش و گرمایش وجود دارد؟

بله، در منوی تنظیمات دستگاه می‌توان مد کاری را بین Heating (گرمایش) و Cooling (سرمایش) سوئیچ کرد تا جهت عملکرد رله خروجی متناسب با نیاز فرآیند تغییر یابد.

۲. تفاوت مدل NTC و PTC ترموستات SIC35 اکوتک در چیست؟

تفاوت آن‌ها در نوع سنسور ورودی و بازه دمایی قابل پشتیبانی است؛ مدل NTC برای دماهای منفی و میان‌رده برودتی مناسب بوده و مدل PTC برای دماهای بالاتر کاربرد دارد.

۳. در صورت آسیب دیدن یا قطعی کابل سنسور، این نمایشگر دما ECOTEC چه واکنشی نشان می‌دهد؟

دستگاه بلافاصله روی نمایشگر کد خطای قطعی سنسور (مانند Err یا E1) را ظاهر ساخته و رله خروجی را برای حفظ ایمنی مدار قطع می‌کند.

۴. آیا می‌توان طول سیم سنسور NTC همراه دستگاه را افزایش داد؟

بله، می‌توان طول کابل سنسور را تا چند متر افزایش داد، اما حتماً باید از سیم هم‌سایز با اتصال محکم استفاده شود و در صورت ایجاد خطای جزیی، از پارامتر Offset منو جهت کالیبراسیون بهره برد.

۵. منظور از پارامتر هیسترزیس (Hysteresis) در این کنترلر دما چیست؟

بازه اختلاف دمایی است که تعیین می‌کند پس از قطع شدن رله در دمای ست‌پوینت، دما چقدر باید تغییر کند تا رله مجدداً وصل شود؛ این ویژگی مانع کلیدزنی سریع و سوختن تجهیزات می‌شود.

۶. آیا امکان اتصال مستقیم هیترهای پرقدرت به رله این دستگاه وجود دارد؟

خیر، کنتاکت‌های رله داخلی دستگاه برای جریان‌های محدود فرمان طراحی شده‌اند و برای بارهای قدرتمند صنعتی حتماً باید از کنتاکتور یا SSR استفاده شود.

۷. آیا با قطع شدن برق سراسری، تنظیمات ثبت‌شده در منوی دستگاه پاک می‌شوند؟

خیر، این ترموستات دارای حافظه غیرفرار است و تمام مقادیر ست‌پوینت و پارامترهای منو حین قطع برق محفوظ باقی می‌مانند.

۸. ابعاد دقیق برش تابلویی برای نصب توکار این ترموستات چقدر است؟

ابعاد دقیق استاندارد برش تابلویی برای مدل SIC35 اکوتک ۷۱×۲۹ میلی‌متر است.

۹. کالیبراسیون و اصلاح خطای دمایی (Offset) در این کنترلر چگونه انجام می‌شود؟

در منوی دستگاه پارامتری برای جابه‌جایی عدد دما تعبیه شده است که به کاربر اجازه می‌دهد مقدار نمایش داده‌شده را با یک دماسنج کالیبره مرجع همگام‌سازی کند.

۱۰. راه‌های اصلی برای اطمینان از اصالت ترموستات SIC35 برند اکوتک چیست؟

بررسی حکاکی مشخصات فنی و لوگوی ECOTEC روی بدنه، کیفیت بسته‌بندی شرکتی، هولوگرام اصالت و تهیه از توزیع‌کنندگان معتبر اتوماسیون صنعتی و ابزار دقیق.
