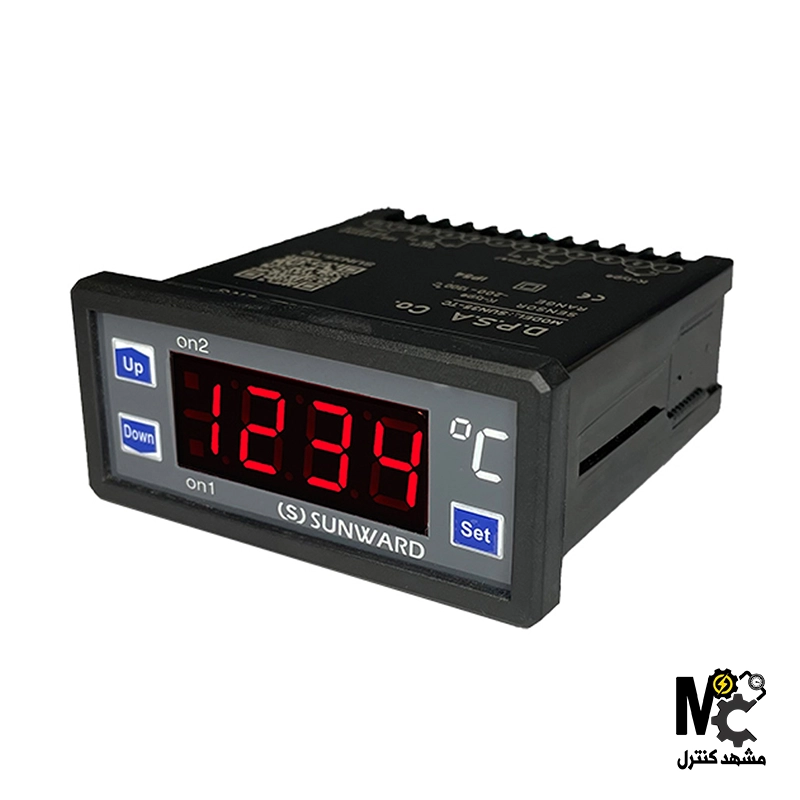

ترموستات SUN-35TC-G5 برند سانوارد (تیپ K)

معرفی تخصصی ترموستات SUN-35TC-G5 برند سانوارد (تیپ K)

در کوره‌های حرارتی صنعتی، سیستم‌های پخت پلاستیک و لاستیک، ماشین‌آلات تزریق پلاستیک، دیگ‌های بخار و خطوط پردازش حرارتی بالا، اندازه‌گیری و پایش دقیق دماهای مرتفع یکی از حیاتی‌ترین پارامترها در حفظ کیفیت تولید و جلوگیری از استهلاک تجهیزات است. هنگامی که دما در یک فرآیند صنعتی از حد معمول تجهیزات آنالوگ یا سنسورهای معمولی فراتر می‌رود، مهندسین برق، طراحان تابلوهای کنترلی و تکنسین‌های نگهداری و تعمیرات (نت) نیازمند یک تجهیز دیجیتال صنعتی با توانایی قرائت دماهای بالا و دقت پایداری عالی هستند.

اگر در خطوط تولید یا کوره‌های صنعتی خود با مشکل ذوب سنسورها، عدم دقت در دماهای بالاتر از چندصد درجه یا پیچیدگی کالیبراسیون تجهیزات قدیمی روبرو هستید، ترموستات SUN-35TC-G5 برند سانوارد (تیپ K) یکی از تخصصی‌ترین و قابل‌اعتمادترین راهکارهای موجود در بازار است. این کنترلر دما تک نقطه ای با پشتیبانی اختصاصی از ترموکوپل‌های تیپ K، محدوده دمایی عریضی را پوشش داده و پایداری عملکردی فوق‌العاده‌ای در تابلوهای فرمان ایجاد می‌کند. در این مقاله قصد داریم به بررسی جامع مشخصات فنی، اقلام همراه، نحوه نصب و سربندی و نکات کاربردی این نمایشگر دما SUNWARD و دماسنج تیپ K سانوارد بپردازیم تا با دیدی کاملاً مهندسی، بهترین تصمیم را برای پروژه‌های خود بگیرید.

مشخصات فنی و پارامترهای ساختاری ترموستات سانوارد تیپ K

تسلط بر نوع ورودی ترموکوپل، بازه اندازه‌گیری عریض، ولتاژ تغذیه و مشخصات خروجی رله پیش از تعبیه تجهیز روی درب تابلو برای هر تکنسینی ضروری است. جدول زیر مشخصات فنی شاخص این ترموستات حرارت بالا را به صورت خلاصه نشان می‌دهد:

تحلیل خصوصیات فنی:

1. ورودی تخصصی ترموکوپل تیپ K: استفاده از ورودی ترموکوپل در این ترموستات SUN-35TC-G5 برند سانوارد (تیپ K) امکان سنجش دقیق دماهای مرتفع را بدون افت خطی بودن خروجی فراهم می‌سازد.

2. پایش لحظه‌ای و پرنور: این نمایشگر دما SUNWARD با بهره‌گیری از سون‌سگمنت‌های شفاف صنعتی، مقدار دمای فعلی کوره یا المنت را در شرایط محیطی سخت کارگاهی به سادگی نمایش می‌دهد.

محتویات سفارش و اقلام همراه دماسنج تیپ K سانوارد

هنگامی که این دماسنج تیپ K سانوارد اصل را از توزیع‌کنندگان معتبر اتوماسیون و ابزار دقیق تهیه می‌کنید، بسته‌بندی شرکتی شامل اقلام زیر است:

• ۱ عدد دستگاه ترموستات SUN-35TC-G5 برند سانوارد (تیپ K) با محفظه تابلویی استاندارد.

• گیره‌ها و بست‌های مهار مکانیکی طرفین جهت تثبیت بدنه دستگاه روی برش درب تابلو.

• واشر لاستیکی آب‌بند فریم جهت جلوگیری از نفوذ گردوغبار صنعتی به درون تابلو.

• پروب یا سنسور ترموکوپل تیپ K اولیه (در صورت قرارگیری در پکیج شرکتی).

• دفترچه راهنمای کالیبراسیون و دیاگرام سیم‌کشی (Wiring Diagram) جهت راهنمایی کابل‌کشی و تنظیمات.

نحوه نصب، سربندی و راه اندازی ترموستات SUN-35TC-G5 برند سانوارد (تیپ K)

اجرای درست مراحل مکانیکی و رعایت اصول سیم‌کشی ترموکوپل، از بروز خطای افت ولتاژ ترموالکتریک جلوگیری کرده و دقت سنجش را تضمین می‌کند. مراحل نصب به شرح زیر است:

1. برش روی درب تابلو برق: بر اساس ابعاد فریم پشتی دستگاه، برشی مستطیلی و دقیق روی درب تابلو ایجاد کرده و بدنه ترموستات را جای‌گذاری کنید.

2. مهار مکانیکی بدنه: بست‌های کشویی جانبی را از پشت درب محکم کنید تا دستگاه حین کارکرد و فشردن کلیدها جابه‌جا نشود.

3. اتصال سیم‌های ترموکوپل تیپ K: سیم‌های مثبت و منفی ترموکوپل تیپ K را با رعایت دقیق قطب‌بندی (پوزیتیو و نگاتیو) به ترمینال‌های ورودی سنسور وصل کنید؛ عدم رعایت قطب‌بندی باعث معکوس خواندن دما می‌شود.

4. سیم‌کشی تغذیه ۲۲۰ ولت: ولتاژ تغذیه متناوب را به ترمینال‌های Power متصل کرده و از تثبیت سیم‌ها زیر پیچ ترمینال مطمئن شوید.

5. سیم‌کشی مدار فرمان و تنظیمات: فاز فرمان را به پایه مشترک (COM) رله متصل کرده و خروجی NO را به بوبین کنتاکتور هیتر یا رله SSR ببرید. سپس پارامترهای ست‌پوینت و هیسترزیس را تنظیم نمایید.

خرید ترموستات SUN-35TC-G5 برند سانوارد (تیپ K) و ارتقای ایمنی کوره‌های صنعتی

اگر در کوره‌ها، خطوط تزریق پلاستیک، دیگ‌های حرارتی یا کوره های پخت صنعتی خود با مشکل عدم دقت دماهای بالا، سوختن مکرر سنسورهای معمولی یا استپ‌های ناگهانی تولید مواجه هستید و به دنبال باکیفیت‌ترین تجهیز کنترل حرارت با توانایی اتصال به ترموکوپل تیپ K می‌گردید، همین حالا برای خرید ترموستات SUN-35TC-G5 برند سانوارد (تیپ K) اقدام کنید. این کنترلر دما تک نقطه ای با دقت پایداری عالی، بدنه مقاوم تابلویی و قیمت مناسب، امنیت و راندمان را به خطوط حرارتی شما هدیه می‌دهد.

جهت دریافت مشاوره تخصصی، استعلام قیمت به‌روز و ثبت سفارش فوری، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.

سوالات متداول (FAQ)

۱. تفاوت ترموکوپل تیپ K با سنسورهای PT100 در این ترموستات چیست؟

ترموکوپل تیپ K بر اساس ولتاژ ترموالکتریک کار کرده و توانایی اندازه‌گیری دماهای بسیار بالاتر (تا بیش از ۱۰۰۰ درجه) را دارد، در حالی که PT100 یک مقاومت متغیر با دما برای محدوده دمایی پایین‌تر است.

۲. اگر سیم‌های مثبت و منفی ترموکوپل تیپ K جابه‌جا متصل شوند چه اتفاقی می‌افتد؟

در صورت اتصال معکوس، با افزایش دمای کوره، عدد روی نمایشگر به جای افزایش پیدا کردن، کاهش می‌یابد یا دستگاه خطای خوانش نشان می‌دهد.

۳. آیا برای افزایش طول سیم ترموکوپل تیپ K می‌توان از سیم‌های معمولی مسی استفاده کرد؟

خیر، برای افزایش طول کابل ترموکوپل حتماً باید از «کابل جبران‌ساز» (Compensating Cable) مخصوص تیپ K استفاده شود تا افت ولتاژ و خطای دمایی رخ ندهد.

۴. برای کنترل هیترهای کوره با توان بالا استفاده از خروجی رله این دستگاه کافی است؟

خیر، رله داخلی ترموستات فقط نقش فرمان‌دهی دارد و برای بارهای سنگین هیتر حتماً باید از کنتاکتورهای قدرتمند یا رله‌های حالت جامد (SSR) استفاده شود.

۵. دلیل تعبیه کالیبراسیون و Offset در تنظیمات این کنترلر دما چیست؟

این ویژگی به کاربر اجازه می‌دهد خطای ناشی از طول کابل ترموکوپل یا عدم انطباق سنسور را با یک دماسنج کالیبره مرجع اصلاح کند.

۶. آیا این دستگاه امکان نمایش دما به صورت منفی را نیز دارد؟

ترموکوپل‌های تیپ K بازه گسترده‌ای را پشتیبانی می‌کنند، اما کاربرد اصلی این مدل ویژه سنجش و کنترل دماهای مثبت و بالای صنعتی است.

۷. مفهوم زمان تاخیر در خروجی (Delay Time) در این ترموستات چیست؟

این پارامتر بازه زمانی کوتاهی را پس از رسیدن به شرایط قطع/وصل ایجاد می‌کند تا از نوسانات لحظه‌ای و آسیب به تجهیزات خروجی جلوگیری کند.

۸. در صورت سوختن یا قطعی فیزیکی ترموکوپل، واکنش ترموستات چیست؟

دستگاه با تشخیص مدار باز شدن ورودی، کد خطای سنسور (Err یا s.Err) را روی صفحه نمایش داده و رله خروجی را جهت جلوگیری از داغ شدن بی‌رویه کوره قطع می‌کند.

۹. آیا می‌توان از این ترموستات برای سیستم‌های برودتی و سردخانه‌ای استفاده کرد؟

به دلیل طراحی تخصصی ورودی این مدل برای ترموکوپل تیپ K و دماهای بالا، استفاده از مدل‌های اختصاصی سنسورهای NTC یا PT100 برای برودت گزینه‌ای مناسب‌تر است.

۱۰. فاکتورهای کلیدی برای تشخیص اصل بودن ترموستات سانوارد تیپ K کدامند؟

وضوح حکاکی اطلاعات مشخصات فنی روی بدنه، بسته‌بندی اورجینال شرکتی، هولوگرام اصالت کالا و خرید از نمایندگی‌ها و تامین‌کنندگان معتبر اتوماسیون.
