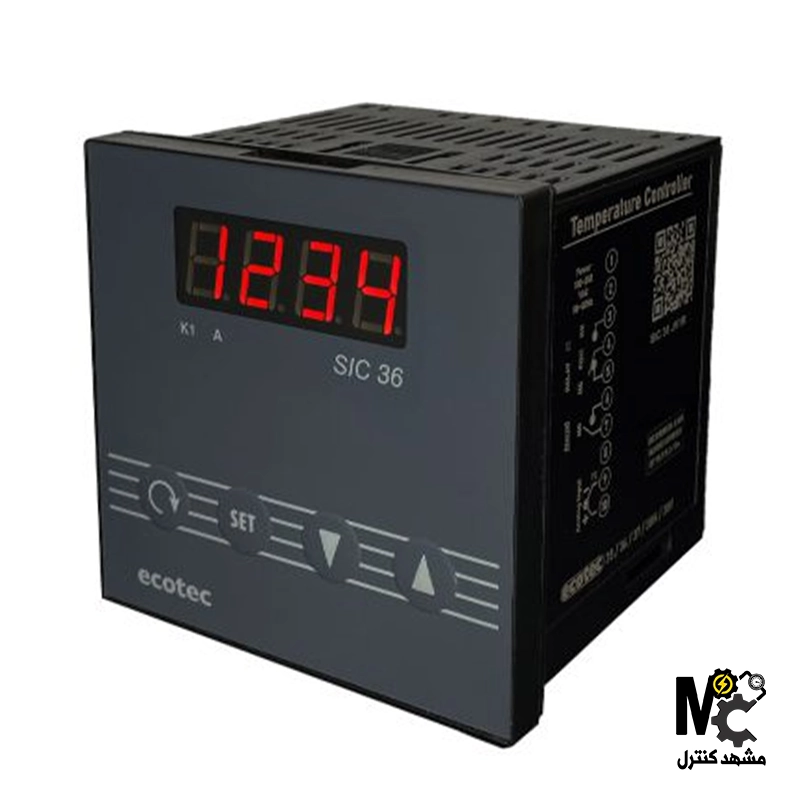

معرفی و بررسی تخصصی ترموستات SIC36 برند ECOTEC
در صنایع مدرن اتوماسیون، خطوط بستهبندی، تجهیزات آزمایشگاهی، سیستم‌های تهویه مطبوع، مخازن نگهداری سیالات و انواع فرآیندهای حرارتی و برودتی، پایش دقیق و قطع و وصل به موقع مدارات الکتریکی پایه اصلی حفظ پایداری سیستم است. تغییرات غیرمجاز دما نه تنها کیفیت محصولات نهایی را به شدت کاهش میدهد، بلکه سبب وارد آمدن فشار مضاعف به کنتاکتورها، هیترها و کمپرسورهای برودتی می‌شود. در چنین شرایطی، انتخاب یک تجهیز پایش حرارت بادوام، مقرون‌به‌صرفه و دقیق از اهمیت بالایی برای مهندسان برق و تکنسین‌های نت برخوردار است.
اگر برای تابلوهای برق فرمان یا تجهیزات صنعتی خود به دنبال یک کنترلر دیجیتال حرفه‌ای با وضوح بالای صفحه نمایش و طول عمر بالا هستید، ترموستات SIC36 برند ECOTEC یکی از تخصصی‌ترین گزینه‌های موجود در بازار اتوماسیون است. این کنترلر دما تک نقطه ای با بهره‌گیری از پردازنده صنعتی دقیق، زمان پاسخ‌دهی سریع و تنظیمات روان، مدیریت حرارت و برودت را در ساده‌ترین شکل ممکن پیاده‌سازی میکند. در این مقاله قصد داریم به بررسی جامع مشخصات فنی، اقلام همراه، روش نصب و کابل‌کشی، مقایسه ۲ مدل مختلف این سری و نکات کاربردی این نمایشگر دما ECOTEC بپردازیم تا با دیدی کاملاً مهندسی خریدی مطمئن داشته باشید.
مشخصات فنی و خصوصیات ساختاری ترموستات SIC36 برند اکوتک
آگاهی از بازه سنجش دما، ولتاژ تغذیه، انواع سنسورهای قابل اتصال و ابعاد تابلویی پیش از مونتاژ تجهیز روی درب تابلو برای هر تکنسینی ضروری است. جدول زیر ویژگی‌های فنی شاخص این تجهیز را به صورت خلاصه نشان میدهد:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | اکوتک (ECOTEC) |
| مدل دقیق دستگاه | SIC36 |
| نوع تجهیز | ترموستات SIC36 برند ECOTEC (کنترلر دیجیتال تک نقطه‌ای) |
| نوع ورودی سنسور | پشتیبانی از سنسورهای NTC / PTC یا Pt100 (متناسب با تیپ سفارش) |
| بازه اندازه‌گیری و کنترل | ۵۰- الی ۱۵۰+ درجه سانتیگراد (بسته به پروب متصل) |
| ولتاژ تغذیه دستگاه | ۲۲۰ ولت متناوب (220V AC) / ۵۰-۶۰ هرتز |
| نوع و ظرفیت خروجی | ۱ خروجی رله فرمان (کنتاکت تغییر وضعیت ۱۰ آمپری) |
| نمایشگر و رابط کاربری | نمایشگر دما ECOTEC با سون‌سگمنت‌های LED درخشان |
| ابعاد فریم و نوع نصب | توکار تابلویی (Panel Mount) با ابعاد فریم استاندارد ۷۷×۳۵ میلی‌متر |
تحلیل خصوصیات کلیدی:
نمایشگر شفاف دیجیتال: این نمایشگر دما ECOTEC با بهره‌گیری از ارقام سون‌سگمنت درخشان، امکان قرائت سریع دمای واقعی (PV) را حتی از فواصل دورتر در محیط‌های کم‌نور کارگاهی مهیا می‌سازد.
پایداری عملکردی در نویز صنعتی: استفاده از فیلترهای نویزگیر در مدارات ورودی این ترموستات SIC36 برند ECOTEC باعث می‌شود تداخلات الکترومغناطیسی حاصل از سوئیچینگ کنتاکتورها خللی در سنجش دما ایجاد نکند.
مقایسه ۲ مدل مختلف این محصول (مدل SIC36-TYPE K & J و مدل SIC36-PT100)
کمپانی اکوتک سری SIC35 را جهت پاسخگویی به دامنه دماها و فرآیندهای مختلف در دو نسخه اصلی بر پایه نوع سنسور ورودی عرضه میکند:
۱. مدل SIC36-PT100
نوع سنسور ورودی: پشتیبانی از سنسور PT100
بازه دمایی: مناسب برای دماهای منفی و میان‌رده (بازه دمایی 100- تا 400+ درجه سانتیگراد)
کاربرد اصلی: ویژه سیستم‌های برودتی، یخچال‌های صنعتی، آبسردکن‌ها و گرم‌خانه‌هایی که نیاز به سنجش دماهای معمولی دارند.
۲. مدل SIC36-TYPE K & J (نسخه دماهای بالاتر و صنعتی)
نوع سنسور: پشتیبانی از سنسورهای تیپ K و J
بازه دمایی: پوشش دماهای بالاتر (بازه دمایی 200- تا 1300+ درجه سانتیگراد)
کاربرد اصلی: ویژه دیگ‌های آب گرم، ماشین‌آلات پخت، قالب‌های تزریق و فرآیندهای حرارتی صنعتی.
محتویات سفارش و اقلام همراه نمایشگر دما ECOTEC
هنگامی که این تجهیز را از توزیع‌کنندگان معتبر اتوماسیون صنعتی و ابزار دقیق تهیه می‌کنید، بستهبندی اورجینال شرکتی شامل اقلام زیر است:
۱ عدد دستگاه ترموستات SIC36 برند ECOTEC.
۱ عدد پروب سنسور دما با کابل روکش‌دار استاندارد (متناسب با مدل انتخابی).
گیره‌ها و بست‌های مهار مکانیکی کشویی جهت تثبیت بدنه روی کادر تابلویی.
واشر لاستیکی آب‌بندی دور فریم برای جلوگیری از نفوذ گردوغبار و رطوبت.
دفترچه راهنمای کالیبراسیون و تنظیمات منو به همراه دیاگرام کامل سیم‌کشی (Wiring Diagram).
نحوه نصب، سیم‌کشی و تنظیمات ترموستات اکوتک SIC36
اجرای درست مراحل نصب مکانیکی و سیم‌کشی الکتریکی، مانع از بروز خطا در قرائت دما شده و طول عمر کنتاکت‌های رله خروجی را تضمین میکند. مراحل نصب به شرح زیر است:
برش روی درب تابلو برق: بر اساس ابعاد استاندارد پشت فریم (۷۱×۲۹ میلی‌متر)، برشی مستطیلی و دقیق روی درب تابلو ایجاد کرده و بدنه اصلی را وارد کنید.
فیکس کردن بدنه با بست‌های کشویی: بست‌های جانبی را از پشت محکم کنید تا دستگاه حین کارکرد و فشردن کلیدها جابه‌جا نشود.
سیم‌کشی ورودی سنسور: کابل پروب سنسور را به ترمینال‌های مشخص‌شده ورودی متصل کنید (در سنسورهای ۲ سیمی ترتیب پایه اهمیتی ندارد، اما در صورت استفاده از Pt100 سه سیمی ترمینال جبران‌ساز را متصل کنید).
سیم‌کشی تغذیه ۲۲۰ ولت: فاز و نول شبکه برق متناوب را به پایه تغذیه (Power) متصل نمایید.
سیم‌کشی مدار فرمان خروجی:
فاز اصلی مدار فرمان را به پایه مشترک (COM) رله متصل کنید.
برای کاربردهای گرمایشی (Heating) خروجی NO را به بوبین کنتاکتور هیتر وصل کنید.
برای کاربردهای سرمایشی (Cooling) خروجی را به مدار فرمان کمپرسور برده و مد کاری را در منو روی C قرار دهید.
خرید ترموستات SIC36 برند ECOTEC و ارتقای پایداری سیستم‌های حرارتی
اگر در پروژه‌های صنعتی، تجاری یا کارگاهی خود به دنبال یک کنترلر دما تک نقطه ای دقیق، بادوام، خوش‌قیمت و مجهز به نمایشگر شفاف هستید تا پایش دما را بدون دغدغه انجام دهید، همین حالا برای خرید ترموستات SIC36 برند ECOTEC اقدام کنید. این ترموستات SIC36 برند ECOTEC با بهره‌گیری از قطعات مرغوب، منوی تنظیمات کاربرپسند و نصب آسان، ایمنی و پایداری فرآیندهای حرارتی و برودتی شما را تضمین می‌سازد.
جهت دریافت مشاوره فنی ابزار دقیق، استعلام قیمت به‌روز و ثبت سفارشات، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. تفاوت اصلی ترموستات SIC36 با مدل قبلی SIC35 در چیست؟
مدل SIC36 از نظر پردازنده داخلی ارتقا یافته، سرعت نمونهبرداری بالاتر و دقتبهتری در خطیسازی سیگنال سنسور ارائه میدهد و بدنه آن مقاومتر شده است.
۲. آیا برای فرمان دادن به کمپرسورهای قدرتمند برودتی میتوان مستقیم از این ترموستات استفاده کرد؟
خیر، رله داخلی دستگاه برای مدارات فرمان مناسب است و برای بارهای سنگین حتماً باید از کنتاکتور کمکی یا رله‌های قدرت صنعتی استفاده شود.
۳. عملکرد ویژگی تاخیر در وصل (Delay Time) در این کنترلر چیست؟
این پارامتر زمان تاخیری ایجاد میکند تا پس از وصل شدن برق یا رسیدن دما به محدوده مجاز، خروجی بلافاصله روشن نشود؛ این ویژگی از فشار ناگهانی به کمپرسور جلوگیری میکند.
۴. در صورت افت ولتاژ شدید در شبکه برق کارگاه، آیا تنظیمات دستگاه پاک می‌شوند؟
خیر، دستگاه دارای حافظه غیرفرار (EEPROM) است و تمام مقادیر ستپوینت و پارامترهای تنظیم‌شده در منو حین قطع یا نوسان برق محفوظ می‌مانند.
۵. چگونه میتوان مقدار دمای نمایشدادهشده را با یک دماسنج کالیبره مرجع همگام کرد؟
از طریق پارامتر Offset در منوی کالیبراسیون دستگاه، میتوانید یک عدد مثبت یا منفی به دمای قرائتشده اضافه کنید تا خطای سنسور اصلاح شود.
۶. آیا این دستگاه قابلیت قفل کردن منو (Password / Key Lock) جهت جلوگیری از دستکاری را دارد؟
بله، در تنظیمات منو میتوان گزینهای را فعال کرد تا تغییر پارامترها و ستپوینت فقط با وارد کردن کد عبور امکانپذیر باشد.
۷. در صورت بروز خطای مدار باز (Open Circuit) در پروب سنسور، دستگاه چه واکنشی نشان میدهد؟
دستگاه بلافاصله روی صفحه نمایش کد خطای قطعی سنسور را درج کرده و خروجی رله را جهت حفظ ایمنی مدار قطع می‌نماید.
۸. حداکثر فاصلهای که میتوان سنسور NTC را از دستگاه دور کرد چقدر است؟
میتوان کابل سنسور را تا حدود ۱۰ الی ۱۵ متر با کابل شیلددار افزایش داد بدون اینکه دقت قرائت دما با افت محسوس مواجه شود.
۹. آیا این ترموستات قابلیت تنظیم نقطه بازگشت (Hysteresis) اعشاری را دارد؟
بله، شما میتوانید بازه هیسترزیس را با دقت اعشاری (مثلاً ۰.۵ درجه سانتیگراد) تنظیم کنید تا از کلیدزنی مکرر رله جلوگیری شود.
۱۰. مهمترین نکات برای تشخیص اصالت ترموستات اکوتک مدل SIC36 کدامند؟
بررسی حکاکی مشخصات فنی و لوگوی ECOTEC روی بدنه، کیفیت بستهبندی شرکتی، هولوگرام اصالت و تهیه از تامینکنندگان معتبر اتوماسیون صنعتی.
