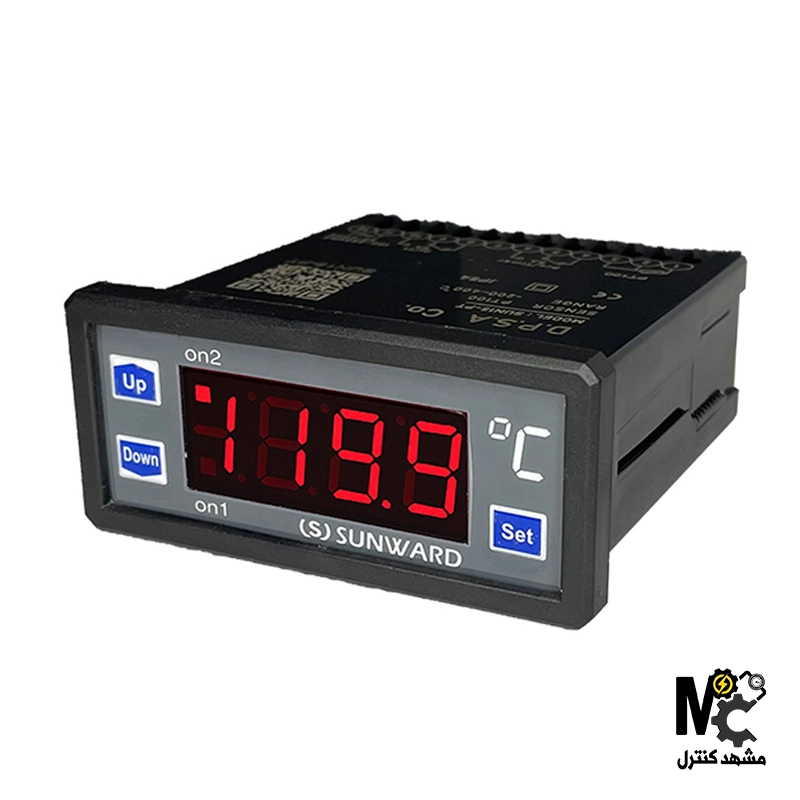

ترموستات SUN-15PT-G5 برند سانوارد (Pt100)

معرفی و بررسی تخصصی ترموستات SUN-15PT-G5 برند سانوارد (Pt100)

در صنایع غذایی، داروسازی، سیستم‌های خطی پایش حرارت دیگ‌های آب‌گرم، مخازن مایعات صنعتی و فرآیندهای شیمیایی حساس، پایداری و خطی بودن پاسخ‌دهی سنسور دما از اهمیت بالایی برخوردار است. در بسیاری از این کاربردها، سنسورهای حرارتی معمولی به دلیل غیرخطی بودن یا افت دقت در طول زمان نمی‌توانند پاسخگوی نیازهای مهندسی باشند. در چنین شرایطی، استفاده از سنسورهای مقاومت پلاتینی (RTD) نظیر Pt100 همراه با یک کنترلر دیجیتال دقیق، استاندارد طلایی پایش حرارت محسوب می‌شود.

هنگامی که یک مهندس ابزار دقیق یا تکنسین نگهداری و تعمیرات به دنبال یک تجهیز تابلویی استاندارد می‌گردد تا بتواند خطای اندازه‌گیری دما را به حداقل ممکن برساند، ترموستات SUN-15PT-G5 برند سانوارد (Pt100) یکی از قابل‌اعتمادترین و خوش‌قیمت‌ترین گزینه‌های بازار است. این کنترلر دما تک نقطه ای با پشتیبانی اختصاصی از سنسورهای Pt100، دقت بالا در بازه‌های دمایی میان‌رده و نمایشگری پرنور را ارائه می‌دهد. در این مقاله قصدمان این است که به بررسی جامع مشخصات فنی، اقلام همراه، نحوه سیم‌کشی ۲ و ۳ سیمی و نکات کاربردی این نمایشگر دما SUNWARD و دماسنج Pt100 سانوارد بپردازیم تا با دیدی کاملاً مهندسی، بهترین تصمیم را برای پروژه‌های خود بگیرید.

مشخصات فنی و خصوصیات ساختاری ترموستات سانوارد Pt100

تسلط بر نوع ورودی سنسور RTD، بازه دمایی کارکرد، ولتاژ تغذیه و مشخصات رله خروجی پیش از جانمایی تجهیز روی تابلو برق برای هر تکنسینی ضروری است. جدول زیر ویژگی‌های فنی شاخص این تجهیز را به صورت خلاصه نشان می‌دهد:

تحلیل خصوصیات فنی:

1. دقت و خطی‌بودن سنسور Pt100: بهره‌گیری از ورودی RTD در این ترموستات SUN-15PT-G5 برند سانوارد (Pt100) باعث می‌شود تکرارپذیری اندازه‌گیری در فرآیندهای حساس صنعتی بدون انحراف تدریجی انجام پذیرد.

2. پایش لحظه‌ای و شفاف: این نمایشگر دما SUNWARD با بهره‌گیری از صفحه نمایش دیجیتال پرنور، امکان مشاهده سریع مقدار فعلی دما (PV) را برای اپراتور در سالن تولید فراهم می‌سازد.

محتویات سفارش و اقلام همراه دماسنج Pt100 سانوارد

هنگامی که این دماسنج Pt100 سانوارد اصل را از توزیع‌کنندگان معتبر اتوماسیون و ابزار دقیق تهیه می‌کنید، بسته‌بندی شرکتی شامل اقلام زیر است:

• ۱ عدد دستگاه ترموستات SUN-15PT-G5 برند سانوارد (Pt100) با بدنه تابلویی استاندارد.

• گیره‌ها و بست‌های مهار مکانیکی جهت تثبیت بدنه دستگاه روی برش درب تابلو.

• واشر لاستیکی آب‌بند فریم جهت جلوگیری از نفوذ گردوغبار کارگاهی به داخل تابلو.

• سنسور Pt100 اولیه (در صورت قرارگیری در پکیج شرکتی متناسب با سفارش).

• برگه راهنمای کالیبراسیون و دیاگرام سیم‌کشی (Wiring Diagram) جهت راهنمایی کابل‌کشی و تنظیمات منو.

نحوه نصب، سیم‌کشی و راه‌اندازی ترموستات SUN-15PT-G5 برند سانوارد (Pt100)

اجرای درست مراحل مکانیکی و رعایت اصول سیم‌کشی سنسور RTD، مانع از اضافه شدن مقاومت کابل به سیستم اندازه‌گیری شده و دقت سنجش را تضمین می‌کند. مراحل نصب به شرح زیر است:

1. برش روی درب تابلو برق: بر اساس ابعاد فریم پشتی دستگاه، برشی مستطیلی و دقیق روی درب تابلو ایجاد کرده و بدنه ترموستات را وارد کنید.

2. مهار مکانیکی بدنه: بست‌های کشویی جانبی را از پشت درب محکم کنید تا دستگاه حین فشردن دکمه‌های منو جابه‌جا نشود.

3. سیم‌کشی سنسور Pt100: سنسور Pt100 را با توجه به پایه ترمینال‌های مشخص‌شده در دیاگرام دستگاه وصل کنید؛ در صورت استفاده از حالت ۳ سیمی، مقاومت سیم‌های رابط به طور خودکار جبران‌سازی می‌شود.

4. سیم‌کشی تغذیه ۲۲۰ ولت: ولتاژ تغذیه متناوب را به ترمینال‌های Power متصل کرده و از تثبیت سیم‌ها زیر پیچ ترمینال مطمئن شوید.

5. سیم‌کشی مدار فرمان و تنظیم پارامترها: فاز فرمان را به پایه مشترک (COM) رله متصل کرده و خروجی NO را به بوبین کنتاکتور یا رله کمکی متصل کنید. سپس پارامترهای ست‌پوینت، هیسترزیس و مد کاری (گرمایش/سرمایش) را تنظیم نمایید.

خرید ترموستات SUN-15PT-G5 برند سانوارد (Pt100) و ارتقای دقت خطوط حرارتی

اگر در مخازن صنعتی، سیستم‌های استریل، دیگ‌های آب‌گرم، صنایع دارویی یا خطوط تولید خود با مشکل نوسان دما، عدم دقت سنسورهای معمولی و خطای خطی‌سازی مواجه هستید و به دنبال باکیفیت‌ترین تجهیز کنترل حرارت با توانایی اتصال به سنسور Pt100 می‌گردید، همین حالا برای خرید ترموستات SUN-15PT-G5 برند سانوارد (Pt100) اقدام کنید. این کنترلر دما تک نقطه ای با دقت پایداری عالی، بدنه مقاوم تابلویی و قیمت مناسب، امنیت و دقت را به خطوط شما هدیه می‌دهد.

جهت دریافت مشاوره تخصصی، استعلام قیمت به‌روز و ثبت سفارش فوری، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.

سوالات متداول (FAQ)

۱. تفاوت اصلی ورودی سنسور Pt100 با ترموکوپل‌ها در چیست؟

سنسور Pt100 از تغییرات مقاومت پلاتین در اثر دما استفاده می‌کند و دقت و پایداری بسیار بالاتری در دماهای پایین و میان‌رده نسبت به ترموکوپل‌ها دارد.

۲. نحوه جبران‌سازی مقاومت کابل در اتصال ۳ سیمی Pt100 به این ترموستات چگونه است؟

در اتصال ۳ سیمی، سیم سوم برای اندازه‌گیری مقاومت طول کابل استفاده شده و خطای ناشی از طول سیم به طور خودکار از محاسبه دمای نهایی کسر می‌شود.

۳. آیا امکان استفاده از سنسورهای ۲ سیمی Pt100 نیز با این دستگاه وجود دارد؟

بله، می‌توان سنسورهای ۲ سیمی را متصل کرد، اما برای فواصل طولانی بهتر است دو پایه مربوط به جبران‌سازی روی ترمینال دستگاه پل (Jumper) شوند.

۴. مقاومت سنسور Pt100 در دمای صفر درجه سانتی‌گراد چقدر است؟

سنسور استاندارد Pt100 در دمای دقیق صفر درجه سانتی‌گراد دارای مقاومت الکتریکی ۱۰۰ اوم است.

۵. دلیل تعبیه پارامتر کالیبراسیون (Offset) در تنظیمات این دستگاه چیست؟

این پارامتر به تکنسین اجازه می‌دهد در صورت وجود خطای جزیی ناشی از سنسور یا شرایط محیطی، عدد قرائت‌شده را با یک دماسنج مرجع همگام کند.

۶. در صورت انقطع یکی از سیم‌های سنسور Pt100، دستگاه چه واکنشی نشان می‌دهد؟

دستگاه با تشخیص تغییر ناگهانی مقاومت به صورت مدار باز، کد خطای سنسور (Err) را روی نمایشگر ظاهر کرده و خروجی رله را قطع می‌نماید.

۷. آیا می‌توان از خروجی رله این ترموستات به طور مستقیم برای پمپ یا هیتر قدرتمند استفاده کرد؟

خیر، رله‌های داخلی صرفاً برای مدارات فرمان مناسب هستند و برای بارهای پرقدرت حتماً باید از کنتاکتور یا رله حالت جامد (SSR) بهره برد.

۸. آیا این مدل برای کنترل فرآیندهای برودتی (Cooling) نیز کاربرد دارد؟

بله، در منوی تنظیمات دستگاه می‌توان مد کاری خروجی را از Heating به Cooling تغییر داد تا با افزایش دما نسبت به ست‌پوینت، خروجی فعال شود.

۹. بازه زمانی اسکن و پاسخ‌دهی سنسور Pt100 به تغییرات دما چقدر است؟

سنسورهای Pt100 با داشتن سرعت پاسخ‌دهی استاندارد، تغییرات دما را در کسر کوچکی از ثانیه پردازش کرده و به کنترلر منتقل می‌سازند.

۱۰. روش‌های اصلی برای اطمینان از اصالت ترموستات سانوارد Pt100 چیست؟

بررسی حکاکی مشخصات فنی و پلاک روی بدنه، کیفیت بسته‌بندی شرکتی، هولوگرام اصالت و خریدی مطمئن از تامین‌کنندگان معتبر اتوماسیون صنعتی.
