رگولاتور دقیق سایز 1/4 اینچ SMC ژاپن

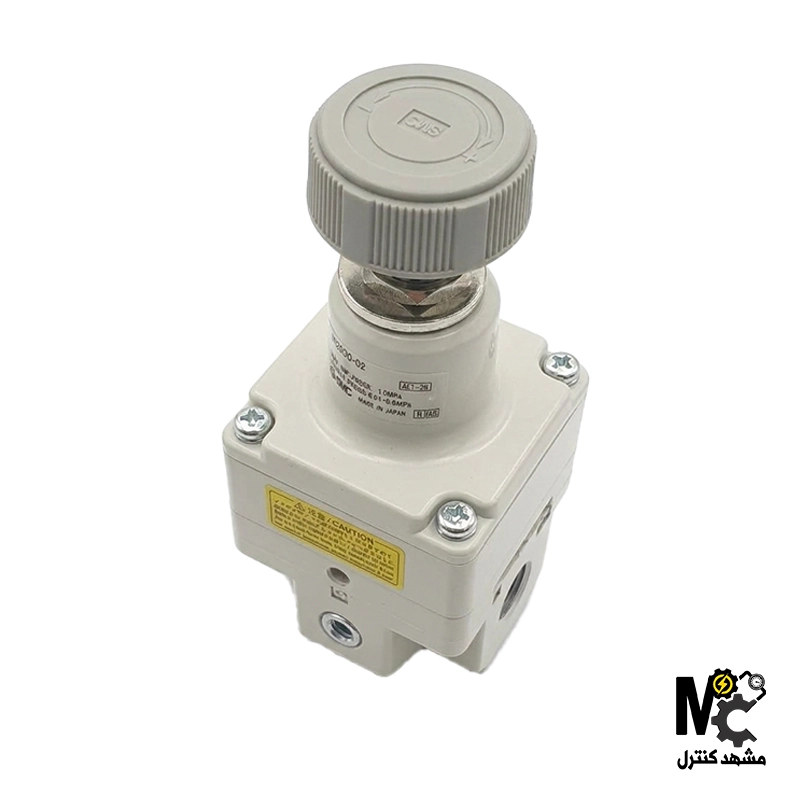

معرفی رگولاتور فشار دقیق سایز 1/4 اینچ SMC ژاپن

در سیستم‌های پنوماتیک صنعتی، کنترل دقیق فشار باد یکی از حیاتی‌ترین پارامترها برای تضمین عملکرد صحیح جک‌ها، شیرهای برقی و ابزارهای حساس است. رگولاتور فشار دقیق سایز 1/4 اینچ SMC ژاپن (Precision Regulator) محصولی است که دقیقاً برای همین هدف طراحی شده است. کمپانی SMC ژاپن به عنوان یکی از پیشگامان صنعت اتوماسیون و تجهیزات پنوماتیک در جهان، این رگولاتور دقیق (از سری‌های محبوب مانند IR1000 / IR2000 / ARP) را به گونه‌ای مهندسی کرده تا حاشیه‌ی خطای تنظیم فشار را به حداقل ممکن برساند.

بسیاری از تکنسین‌ها و مهندسان در خطوط تولید با مشکل نوسان فشار ورودی یا افت فشار در هنگام تغییرات دبی مواجه می‌شوند. رگولاتورهای معمولی توانایی جبران لحظه‌ای این نوسانات را ندارند؛ اما رگولاتور دقیق SMC با حساسیت بالا و قابلیت تکرارپذیری فوق‌العاده، فشاری ثابت و کاملاً پایدار را در خروجی پورت 1/4 اینچ تامین می‌کند. اگر در پروژه‌های خود با سیستم‌های اندازه‌گیری دقیق، تست تسترهای پنوماتیک، نازل‌های پاشش حساس یا کنترلرهای فرآیندی سروکار دارید، این تجهیز ژاپنی پاسخی استوار به نیازهای صنعتی شماست.

مشخصات فنی رگولاتور تنظیم فشار دقیق 1/4 اینچ اس ام سی

برای انتخاب هوشمندانه یک تجهیز پنوماتیک، بررسی پارامترهای فنی آن توسط مهندسین الزامی است. در ادامه مهم‌ترین مشخصات و ویژگی‌های ساختاری این رگولاتور دقیق آورده شده است:

۱. پورت ورودی و خروجی (Port Size)

سایز پورت این دستگاه 1/4 اینچ (G 1/4 یا NPT 1/4) است که استانداردترین سایز در خطوط پنوماتیک میان‌رده به شمار می‌رود. این سایز اتصالات، دبی مناسبی را بدون ایجاد افت فشار ناخواسته فراهم می‌سازد.

۲. محدوده تنظیم فشار (Pressure Range)

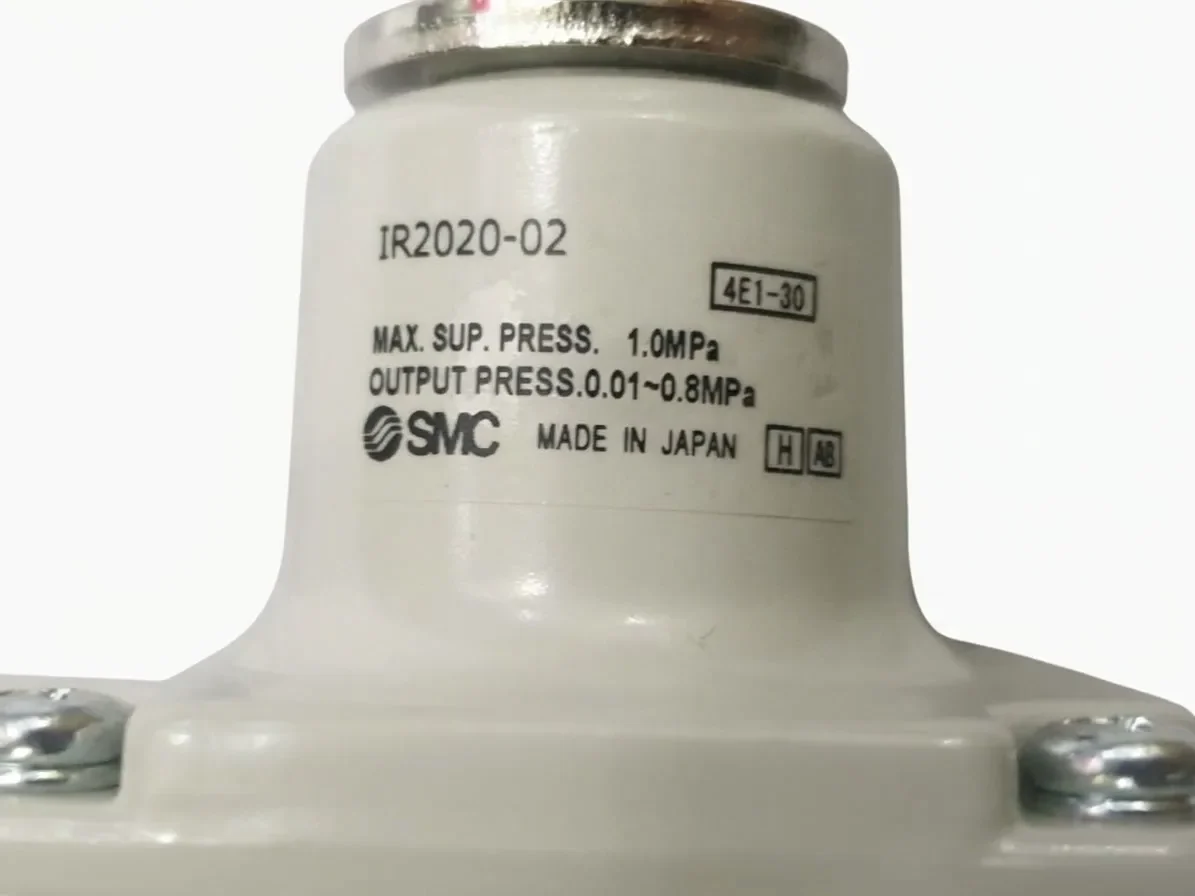

این تجهیز بسته به مدل دقیق خود، قابلیت تنظیم فشار خروجی در بازه‌های بسیار دقیق (مانند 0.005 تا 0.2 مگاپاسکال یا 0.01 تا 0.8 مگاپاسکال) را داراست. حداکثر فشار تحمل بدنه معمولاً تا 1.0 مگاپاسکال (10 بار) می‌باشد.

۳. حساسیت و تکرارپذیری (Sensitivity & Repeatability)

مهم‌ترین وجه تمایز رگولاتورهای Precision SMC، حساسیت تنظیم فشار خروجی تا حد 0.2% تا 0.5% Full Span است. همچنین تکرارپذیری بالا (حدود ±0.5%) باعث می‌شود که پس از هر بار قطع و وصل جریان، فشار دقیقاً روی عدد تنظیم‌شده قبلی قرار گیرد.

۴. میزان مصرف هوای داخلی (Bleed Rate / Relief Consumption)

رگولاتورهای دقیق برای حفظ ثبات فشار خروجی، مقدار بسیار کمی هوا را به صورت مداوم تخلیه (Bleed) می‌کنند. ساختار داخلی SMC به گونه‌ای بهینه‌سازی شده که این مصرف داخلی در حداقل میزان ممکن قرار داشته باشد.

۵. جنس بدنه و دیافراگم

بدنه از آلومینیوم دایکاست مقاوم در برابر خوردگی و دیافراگم داخلی از متریال NBR یا HNBR با کیفیت بالا ساخته شده است تا در برابر تغییرات دمایی و استهلاک مداوم حداکثر طول عمر را داشته باشد.

نحوه نصب و راه اندازی رگولاتور دقیق پنوماتیک 1/4 SMC

نصب صحیح تجهیزات پنوماتیک حساس، نقش مستقیمی در طول عمر و دقت کارکرد آن‌ها دارد. برای نصب این رگولاتور ژاپنی مراحل زیر را به دقت دنبال کنید:

گام اول: آماده‌سازی خط و فیلتراسیون (بسیار مهم)

پیش از متصل کردن رگولاتور دقیق، مطمئن شوید هوای فشرده ورودی کاملاً تمیز، خشک و بدون ذرات معلق یا قطرات روغن است. پیشنهاد می‌شود حتماً در بالادست (قبل از رگولاتور)، یک میکروفیلتر (Micro Mist Separator) با دقت 0.01 میکرون قرار دهید. ورود ذرات ریز غبار یا روغن به ساختار حساس نازل و فلاپر رگولاتور دقیق، عملکرد آن را مختل می‌کند.

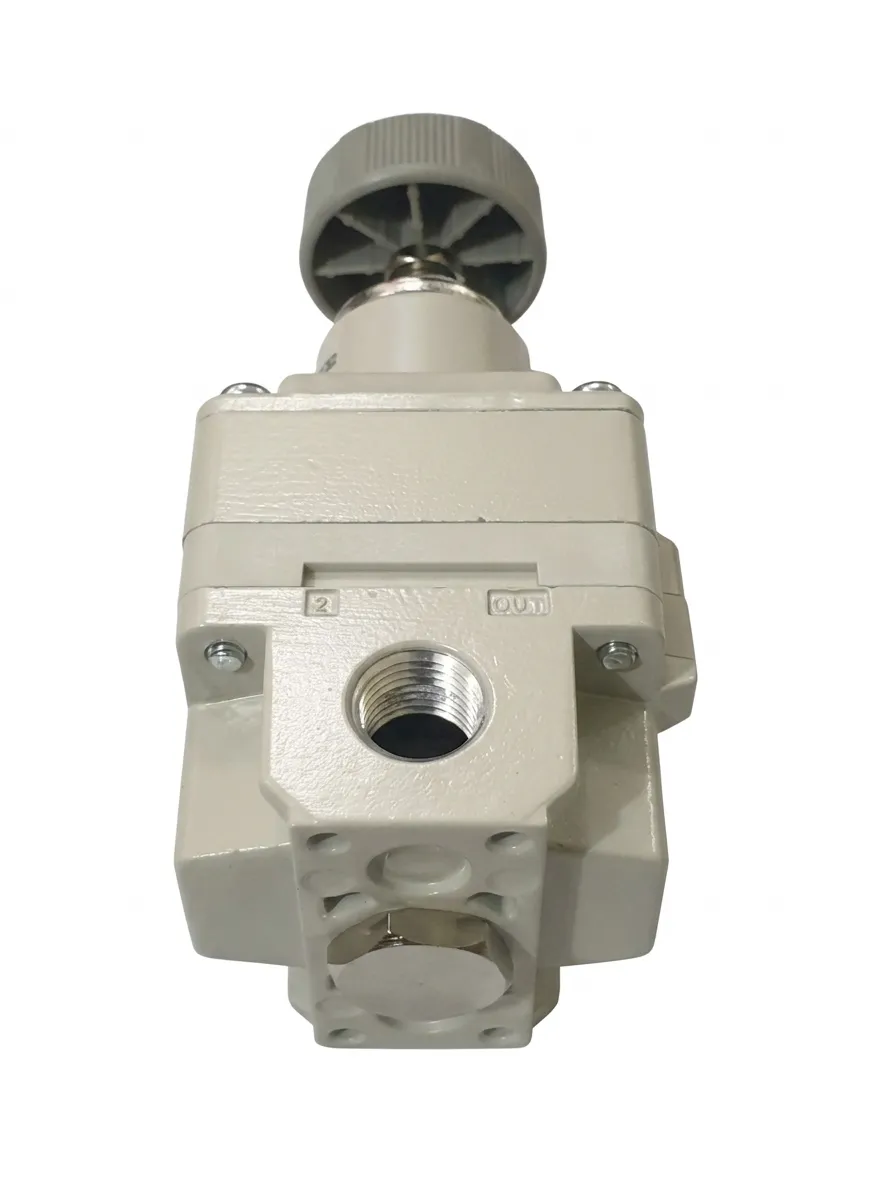

گام دوم: توجه به جهت جریان (IN / OUT)

روی بدنه رگولاتور فلش‌هایی جهت نشان دادن پورت ورودی (IN) و خروجی (OUT) حک شده است. اتصالات 1/4 اینچ را با استفاده از نوار تفلون مناسب یا تفلون مایع آب‌بندی کرده و با گشتاور استاندارد ببندید. از اعمال نیروی بیش از حد با آچار خودداری کنید تا رزوه آلومینیومی بدنه آسیب نبیند.

گام سوم: نصب گیج فشار (Manometer)

در صورت تمایل به پایش چشمی، گیج فشار دقیق متناسب با بازه کاری را روی پورت مخصوص گیج متصل کنید.

گام چهارم: تنظیم و کالیبراسیون اولیه

1. ولوم (دستگیره) تنظیم فشار را بکشید تا از حالت قفل خارج شود.

2. جریان هوای ورودی را به آرامی وصل کنید.

3. با چرخش ولوم در جهت عقربه‌های ساعت، فشار خروجی را افزایش دهید و روی عدد دلخواه تنظیم کنید.

4. پس از تنظیم دقیق، ولوم را به سمت پایین فشار دهید تا در جای خود قفل شود و در اثر ارتعاشات محیطی تغییر نکند.

راهنمای خرید رگولاتور فشار دقیق سایز 1/4 اینچ SMC ژاپن

اگر در انتخاب میان رگولاتورهای معمولی و مدل‌های دقیق تردید دارید یا قصد خرید رگولاتور فشار دقیق سایز 1/4 اینچ SMC ژاپن را برای ارتقای خط تولید خود دارید، نکات زیر را مد نظر قرار دهید:

1. اصالت کالا: متاسفانه نمونه‌های تقلبی یا طرح SMC در بازار فراوان هستند. حتماً محصول را از تامین‌کنندگان معتبر و همراه با پلاک و بسته‌بندی اصلی ساخت ژاپن (Made in Japan) تهیه کنید.

2. تطابق بازه فشاری: پیش از ثبت سفارش، مطمئن شوید کد فنی انتخابی شما (مثلاً سری IR1000 یا IR2000) با بازه فشار کاری دقیق مد نظرتان (کم‌فشار یا فشار متوسط) مطابقت دارد.

3. ارزش اقتصادی: قیمت تجهیزات اصل SMC ژاپن نسبت به برندهای درجه دو بالاتر است؛ اما دوام طولانی‌مدت، عدم افت کیفیت در کارکرد مداوم و جلوگیری از توقف خط تولید، خرید این محصول را از نظر اقتصادی کاملاً توجیه می‌کند.

برای ثبت سفارش، دریافت مشاوره فنی پیش از خرید و استعلام قیمت روز می‌توانید با کارشناسان فروش ما تماس بگیرید.

سوالات متداول (FAQ)

۱. تفاوت اصلی رگولاتور دقیق (Precision) با رگولاتور معمولی پنوماتیک چیست؟

رگولاتور معمولی برای کنترل عام فشار استفاده می‌شود و نوسانات خروجی بیشتری دارد. اما رگولاتور دقیق SMC دارای سیستم تعادل نازل-فلاپر یا دیافراگم حساس‌تر است که حساسیت خروجی را تا زیر ۰.۵ درصد حفظ کرده و در برابر تغییرات فشار ورودی بسیار مقاوم است.

۲. چرا از خروجی رگولاتور دقیق SMC صدای خفیف تخلیه هوا شنیده می‌شود؟

این تجهیزات دارای مکانیزم Bleed (تخلیه مداوم مقادیر بسیار کم هوا) هستند تا تعادل دیافراگم و حساسیت بالای تنظیم فشار حفظ شود. این امر کاملاً طبیعی بوده و نشانه خرابی نیست.

۳. آیا می‌توان از این تجهیز برای کنترل فشار سیالاتی غیر از هوا (مثل آب یا گازهای خنثی) استفاده کرد؟

خیر؛ این مدل صرفاً برای هوای فشرده (Compressed Air) و گازهای خنثی و خشک طراحی شده است. استفاده از آب یا سیالات تهاجمی باعث آسیب به قطعات داخلی می‌شود.

۴. میزان دقت تنظیم فشار در پورت 1/4 اینچ این رگولاتور چقدر است؟

دقت یا حساسیت (Sensitivity) در این مدل‌ها معمولاً حدود ۰.۲٪ تا ۰.۵٪ میزان حداکثر فشار کاری دستگاه است که عددی فوق‌العاده برای تجهیزات صنعتی محسوب می‌شود.

۵. اگر فشار خروجی رگولاتور نوسان پیدا کند، علت اصلی چه می‌تواند باشد؟

شایع‌ترین علت، ورود آلودگی یا قطرات روغن/رطوبت به داخل رگولاتور به دلیل عدم استفاده از میکروفیلتر در بالادست است.

۶. آیا امکان نصب این رگولاتور روی تابلوی کنترل (Panel Mount) وجود دارد؟

بله؛ اکثر مدل‌های سری دقیق SMC دارای مهره مخصوص پنل یا سوراخ‌های پایه جهت نصب آسان داخل تابلوهای پنوماتیک هستند.

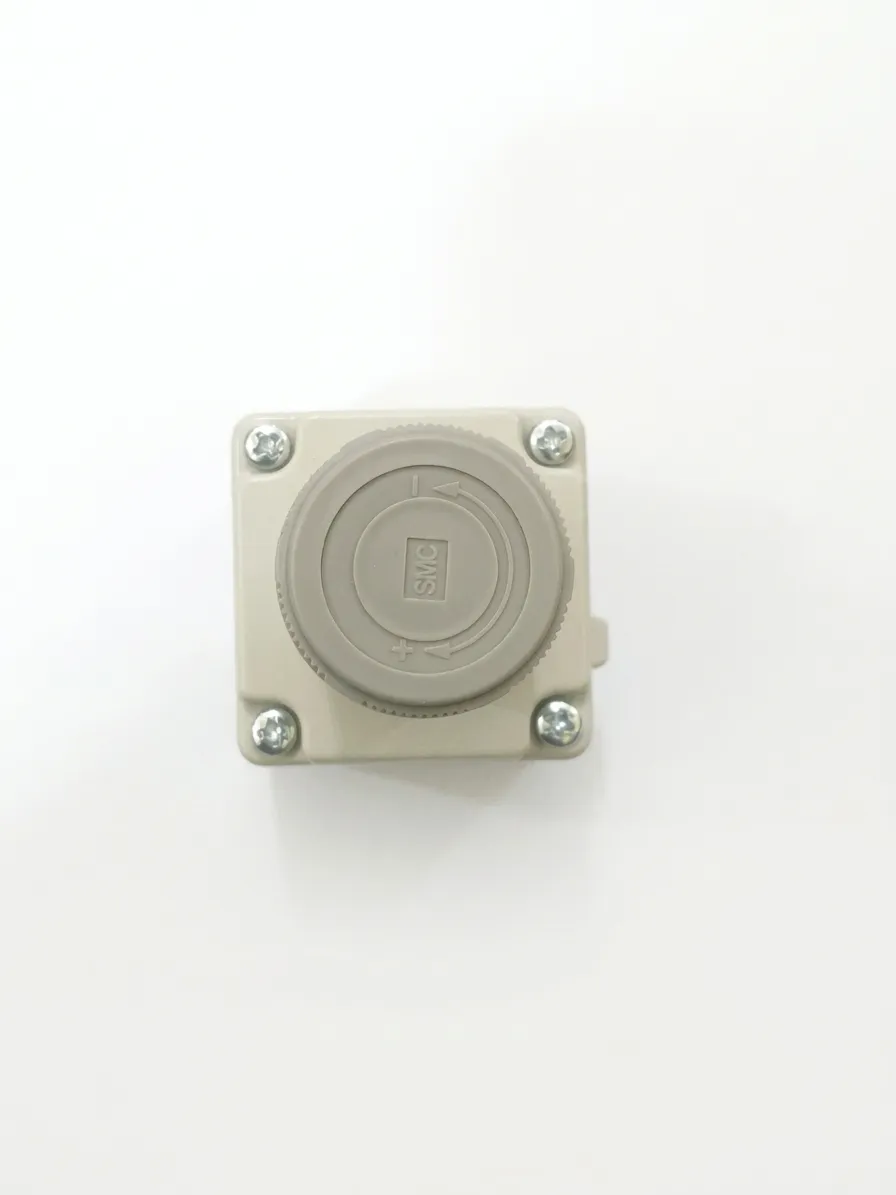

۷. جهت چرخش ولوم برای افزایش فشار به کدام سمت است؟

چرخش در جهت عقربه‌های ساعت (ساعت‌گرد) فشار خروجی را افزایش و چرخش در خلاف جهت عقربه‌های ساعت فشار را کاهش می‌دهد.

۸. آیا این محصول نیاز به روغن‌کاری (Lubrication) در خط دارد؟

خیر؛ سیستم‌های هوای متصل به رگولاتور دقیق نباید روغن‌کاری شوند (Non-lube). روغن موجود در خط باعث چسبندگی و افت شدید دقت دستگاه خواهد شد.

۹. چطور از اصلی بودن برند SMC ژاپن در هنگام تحویل مطمئن شویم؟

بررسی حک کیفیت روی بدنه، فونت استاندارد پلاک کالا، کیفیت بسته‌بندی، کد فنی کامل (Part Number) و خرید از مراکز دارای اعتبار فنی بهترین روش‌ها هستند.

۱۰. آیا قطعات یدکی مثل دیافراگم این مدل در صورت استهلاک قابل تعویض است؟

بله؛ کمپانی SMC کیت‌های تعمیراتی و قطعات مصرفی محصولات خود را عرضه می‌کند، هرچند به دلیل کیفیت بالای ساخت ژاپن، در صورت رعایت فیلتراسیون مناسب، سال‌ها بدون نیاز به تعمیر کار خواهد کرد.
