در دنیای اتوماسیون صنعتی، دقت، سرعت و طول عمر قطعات، حرف اول را میزنند. در خطوط تولید پیوسته، کوچکترین خطا در تشخیص قطعات یا وضعیت ماشینآلات میتواند منجر به توقف خط و خسارتهای مالی سنگین شود. در این میان، سنسورهای مجاورتی القایی (Inductive Proximity Sensors) به عنوان چشم زنده سیستمهای کنترل شناخته میشوند.
اگر به دنبال یک سنسور مجاورتی فوقالعاده باکیفیت، دقیق و مقاوم برای محیطهای سخت صنعتی هستید، سنسور القایی AM6/CP-3H میکرودتکتور یکی از بهترین گزینهها در بازار اتوماسیون است. برند ایتالیایی Micro Detectors (که با نام M.D. Micro Detectors نیز شناخته میشود) سالهاست که با تولید سنسورهای باکیفیت صنعتی، اعتماد مهندسان برق و تکنسینهای نگهداری و تعمیرات (نت) را در سراسر جهان جلب کرده است.
در این مقاله قصد داریم به بررسی صفر تا صد مشخصات، نحوه نصب، کاربردها و نکات فنی این سنسور محبوب بپردازیم تا انتخابی هوشمندانه برای تجهیزات صنعتی خود داشته باشید.
معرفی محصول سنسور القایی AM6CP-3H میکرودتکتور
سنسور القایی AM6/CP-3H میکرودتکتور یک سنسور مجاورتی القایی غیرتماسی (Non-Contact) با سایز بدنه M12 است که برای تشخیص اجسام فلزی (آهنی و غیرآهنی) در خطوط مونتاژ، ماشینآلات بستهبندی، سیانسیها (CNC) و تجهیزات انتقال مواد طراحی شده است.
عملیات تشخیص در این سنسور بر اساس تغییرات میدان مغناطیسی انجام میشود؛ به این معنی که برای تشخیص موقعیت یا حضور یک قطعه فلزی، هیچ نیازی به تماس فیزیکی نیست. این ویژگی عدم تماس مستقیم، استهلاک مکانیکی سنسور را به صفر میرساند و طول عمر عملکردی آن را بهطور چشمگیری افزایش میدهد.
سری AM6 از محصولات میکرودتکتور با بدنه برنجی نیکلکاریشده و استاندارد حفاظتی بالا تولید میشود تا در برابر رطوبت، گرد و غبار، روغنهای صنعتی و لرزشهای متوالی مقاومت فوقالعادهای داشته باشد. خروجی مکمل (NO+NC) این مدل به مهندسان کنترل اجازه میدهد تا انعطافپذیری بالایی در طراحی مدارهای فرمان و اتصال به PLC داشته باشند.
چرا برند میکرودتکتور (Micro Detectors)؟
کمپانی میکرودتکتور ایتالیا از سال ۱۹۷۱ میلادی به صورت تخصصی در زمینه طراحی و ساخت انواع سنسورهای صنعتی فعال است. محصولات این شرکت به دلیل پایداری در شرایط محیطی سخت، دقت تکرارپذیری بالا و استانداردهای بینالمللی مانند CE و UL، همواره اولویت اول اتوماسیونکاران حرفهای بودهاند.
جدول مشخصات فنی
برای مهندسان و تکنسینهای اتوماسیون، آگاهی دقیق از پارامترهای الکتریکی و مکانیکی قبل از ساخت یا ارتقای تابلوی برق الزامی است. در جدول و مشخصات زیر، تمام دادههای فنی سنسور القایی AM6/CP-3H میکرودتکتور به صورت خلاصه و کاربردی گردآوری شده است:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | میکرودتکتور (Micro Detectors) |
| کشور سازنده | ایتالیا |
| کد فنی کامل | AM6/CP-3H |
| تکنولوژی سنسور | القایی (Inductive) |
| شکل ظاهری و سایز | استوانهای رزوه شده (M12) |
| نوع نصب در فلز | شیلد دار (Flush / Shielded) |
| فاصله نامی تشخیص ($S_n$) | ۴ میلیمتر (4mm) |
| ولتاژ تغذیه | ۱۰ الی ۳۰ ولت DC |
| نوع خروجی الکتریکی | PNP |
| وضعیت کنتاکت خروجی | مکمل (NO + NC) |
| فرکانس سوئیچینگ | ۲۰۰۰ هرتز (2 kHz) |
| جریان خروجی مجاز | حداکثر ۲۰۰ میلیآمپر |
| جنس بدنه | برنج نیکلکاریشده (Nickel-plated brass) |
| نوع اتصال | کابل متصل (۲ متری) / ۴ رشته |
| درجه حفاظت بینالمللی | IP67 |
| دمای کاری | ۲۵- تا ۷۰+ درجه سانتیگراد |
تحلیل مشخصات فنی کلیدی:
-
فاصله تشخیص ۴ میلیمتر (Flush): شیلددار بودن این سنسور به شما این امکان را میدهد که آن را کاملاً همسطح در داخل بدنه فلزی ماشینآلات نصب کنید، بدون اینکه فلزات اطراف سنسور باعث ایجاد خطای دید یا سوئیچینگ اشتباه شوند.
-
خروجی PNP با حالت Complementary (NO+NC): داشتن هر دو کنتاکت باز و بسته بهصورت همزمان، طراحی مدار منطقی سیستم را بسیار سادهتر میکند. شما میتوانید از یک خروجی برای سیگنال به PLC و از خروجی دیگر برای چراغهای سیگنال یا رلههای ایمنی استفاده کنید.
-
فرکانس سوئیچینگ ۲ کیلوهرتز: این سرعت بالا بدین معناست که سنسور میتواند تا ۲۰۰۰ بار در ثانیه قطع و وصل شود؛ بنابراین برای شمارش قطعات سریع یا اندازهگیری دور موتورها و شفتهای چرخنده گزینهای عالی است.
محتویات جعبه
هنگامی که سنسور القایی AM6/CP-3H میکرودتکتور اصل را خریداری میکنید، دستهبندی و بستهبندی ایمن آن جهت جلوگیری از آسیبهای فیزیکی حین حمل و نقل توجه شما را جلب خواهد کرد. محتویات داخل جعبه اورجینال این محصول شامل موارد زیر است:
-

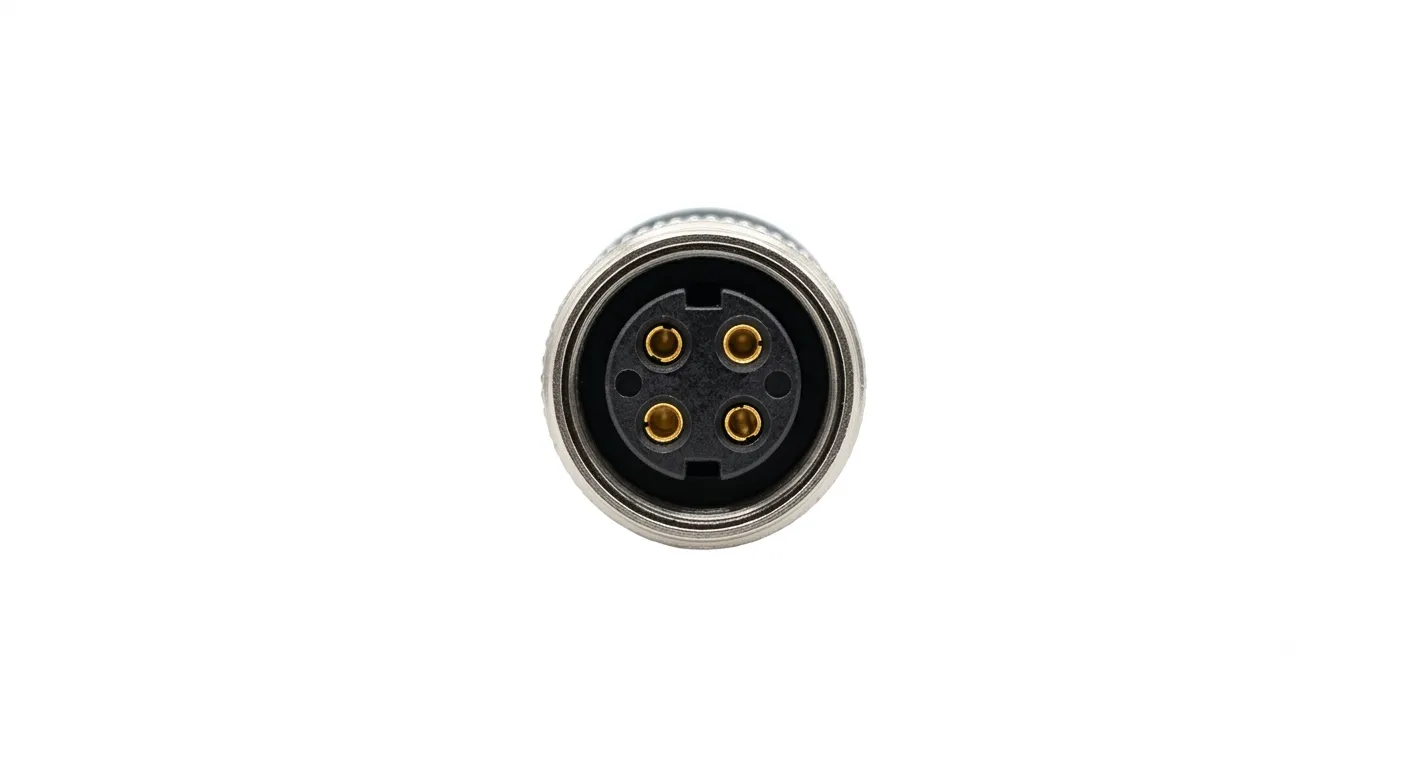

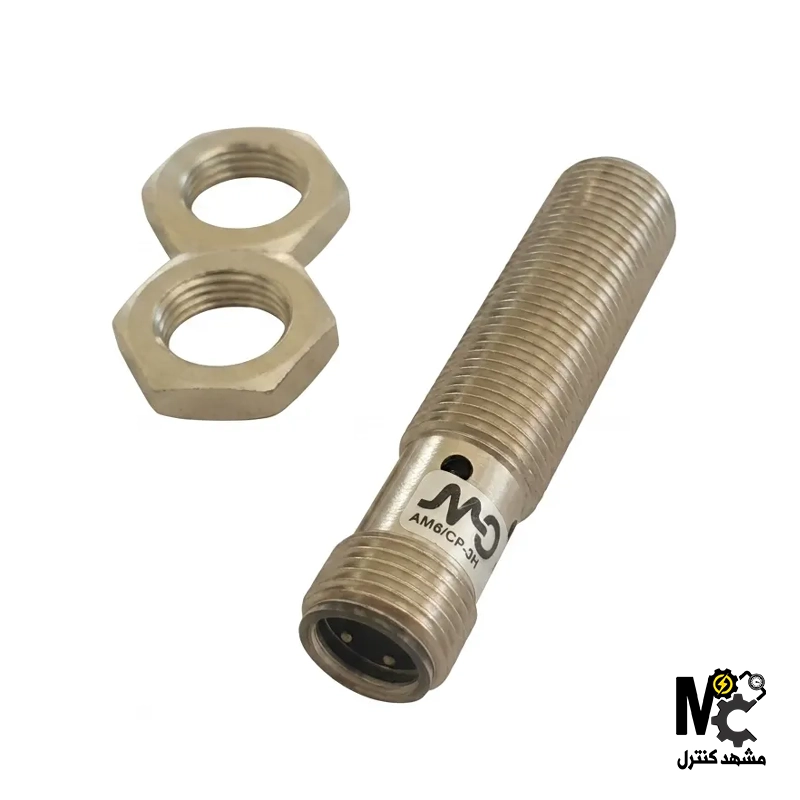

یک دستگاه سنسور القایی M12 سری AM6/CP-3H به همراه ۲ متر کابل پرسی فابریک کارخانه.
-

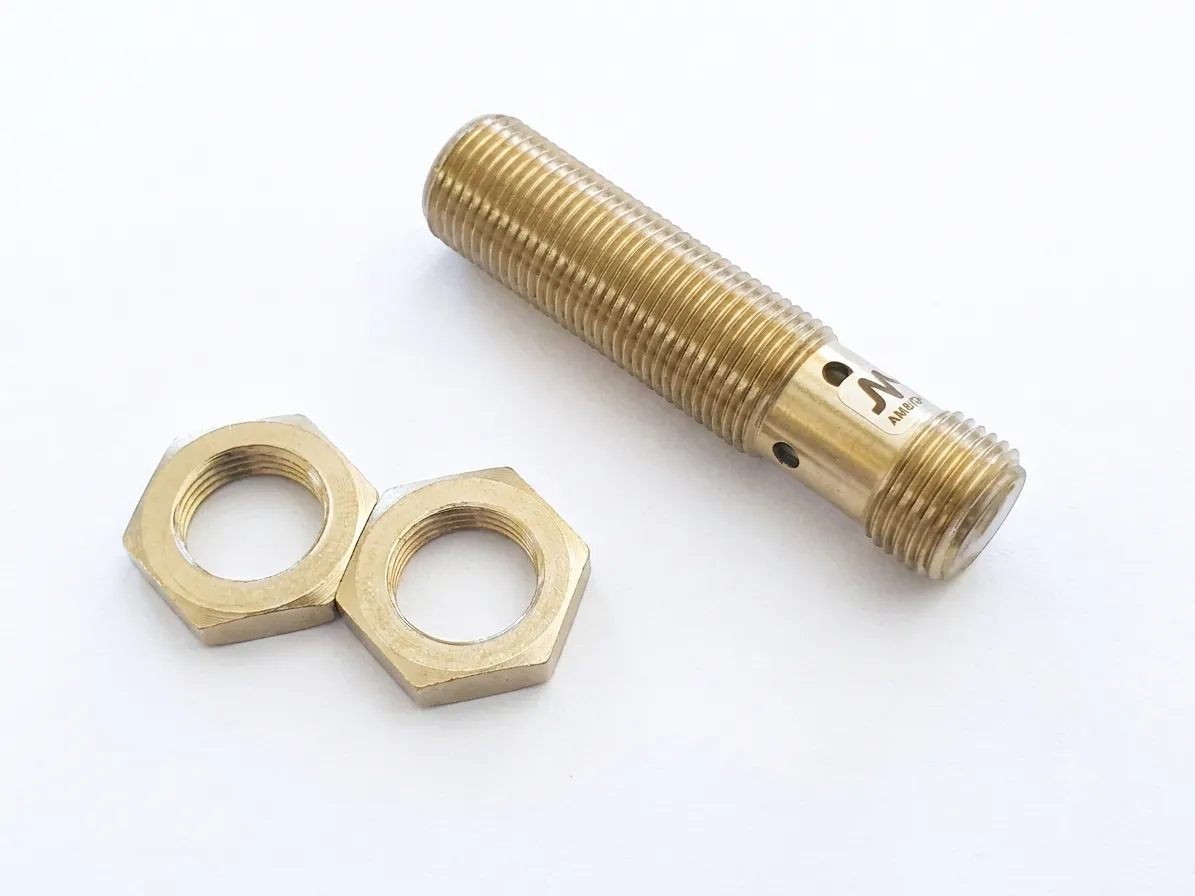

دو عدد مهره برنجی نیکلکاریشده M12 جهت تثبیت سنسور روی پایه یا گلند مربوطه.
-
دو عدد واشر خورشیدی (قفلکننده) برای جلوگیری از شل شدن مهرهها بر اثر لرزشهای صنعتی.
-

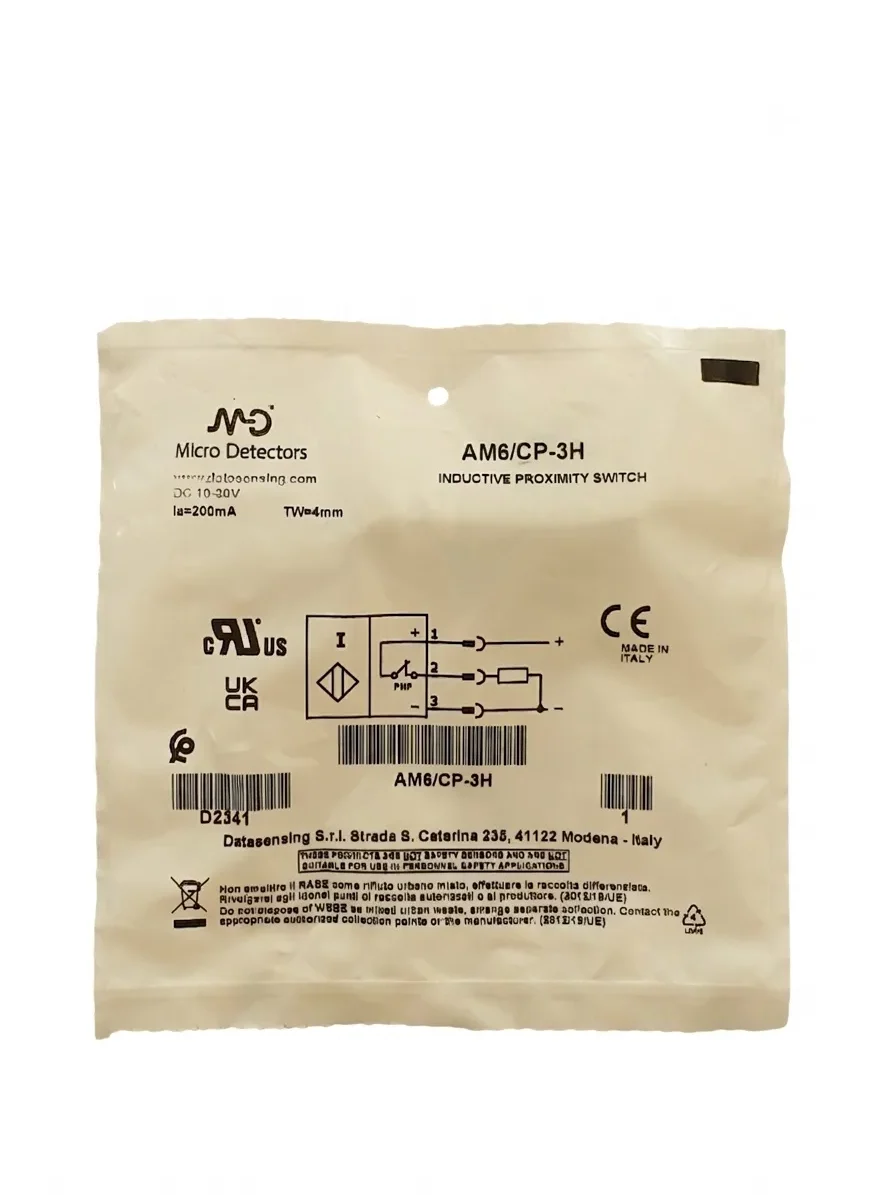

برگه راهنما و کاتالوگ فنی کوتاه (Data Sheet): شامل دیاگرام سیمکندی، راهنمای ولتاژ و استانداردهای اخذ شده.
نکته خرید: هنگام تحویل کالا مطمئن شوید که کد فنی AM6/CP-3H روی بدنه سنسور حک شده باشد و کابل اتصال فاقد هرگونه له شدگی یا بریدگی باشد.
موارد استفاده و کاربردهای صنعتی
سنسورهای القایی به دلیل مقاومت بالا در برابر آلودگیهای محیطی، حلالها و گرد و غبار، کاربرد بسیار گستردهای در صنایع مختلف دارند. سنسور القایی AM6/CP-3H میکرودتکتور به دلیل ابعاد استاندارد M12 و دقت بالا، در حوزههای زیر بیشترین استفاده را دارد:
۱. خطوط بستهبندی و کنسروپزی
در خطوط تولید مواد غذایی و دارویی، از این سنسور برای تشخیص حضور قوطیهای فلزی، دربهای آلومینیومی یا کنترل حرکت جکهای پنوماتیکی استفاده میشود.
۲. ماشینآلات سیانسی (CNC) و تراشکاری
برای تعیین نقطه صفر دستگاه (Home Position)، تشخیص حد انتهای مسیر (Limit Switch) و شمرده شدن چرخدندههای دستگاههای تراش و سیانسی بسیار کاربردی است.
۳. صنعت خودرو و قطعهسازی
در خطوط رباتیک جوشکاری و پرس، برای اطمینان از قرارگیری صحیح ورقهای فلزی در قالبها پیش از اعمال فشار یا جوشکاری بهکار میرود.
۴. سیستمهای نوار نقاله (Conveyor Belts)
جهت شمارش قطعات عبوری فلزی، کنترل سرعت چرخش غلتکها (توسط سنسور دورسنج) و تشخیص انحراف زنجیرهای صنعتی.
۵. صنایع پلاستیک و تزریق
برای کنترل موقعیت باز و بسته بودن قالبهای تزریق پلاستیک و فرمان به سیستمهای هیدرولیک.
نحوه نصب و سیمکندی (راهنمای گامبهگام)
نصب صحیح سنسورهای صنعتی ضامن طول عمر بالای قطعه و جلوگیری از نویزهای محیطی است. برای نصب سنسور القایی AM6/CP-3H میکرودتکتور مراحل زیر را با دقت دنبال کنید:
۱. نکات مکانیکی و جانمایی
-
نصب همسطح (Flush): این سنسور از نوع شیلددار است، بنابراین میتوانید آن را کاملاً درون پایه فلزی پیچ کنید. با این حال، مطمئن شوید سطح حساس سنسور (قسمت پلاستیکی جلوی سنسور) تمیز باشد و آسیب مکانیکی نبیند.
-
فاصله مطمئن (Assured Sensing Distance): اگرچه فاصله تشخیص نامی ($S_n$) ۴ میلیمتر است، اما برای عملکرد مطمئن در طول زمان، بهتر است فاصله قطعه فلزی تا سطح سنسور را بین ۰ تا ۳.۲ میلیمتر تنظیم کنید.
-
گشتاور سفت کردن: هنگام بستن مهرههای M12، از وارد کردن فشار بیش از حد (حداکثر ۱۰ نیوتنمتر) خودداری کنید تا رزوه بدنه یا رزوه مهره آسیب نبیند.
۲. دیاگرام سیمکندی (Wiring Diagram)
این سنسور دارای کابل ۴ رشته با رنگبندی استاندارد بینالمللی است. خروجی دستگاه از نوع PNP با کنتاکت NO+NC است:
-
سیم قهوهای (Brown / BN): اتصال به قطب مثبت تغذیه (۱۰ تا ۳۰ ولت DC+)
-
سیم آبی (Blue / BU): اتصال به قطب منفی تغذیه (0V / GND)
-
سیم سیاه (Black / BK): خروجی کنتاکت عادی باز (NO – Normally Open)
-
سیم سفید (White / WH): خروجی کنتاکت عادی بسته (NC – Normally Closed)
[ +10...30V DC ] ------ (Brown)
|
[AM6/CP-3H] ---- (Black) ---> خروجی NO به بار / PLC
| ---- (White) ---> خروجی NC به بار / PLC
|
[ 0V / GND ] ------ (Blue)
هشدار ایمنی: قبل از اعمال ولتاژ تغذیه، حتماً اتصالات را مجدداً چک کنید. اگرچه سنسورهای میکرودتکتور دارای مدار محافظت در برابر پلاریته معکوس و اتصال کوتاه هستند، اما رعایت نکات ایمنی شانس خرابی سیستم را به صفر میرساند.
چرا خرید سنسور القایی AM6/CP-3H میکرودتکتور یک انتخاب هوشمندانه است؟
اگر در حال طراحی یک پروژه جدید اتوماسیون هستید یا میخواهید سنسورهای مستهلک و بیکیفیت خط تولید خود را جایگزین کنید، انتخاب AM6/CP-3H دلایل فنی و اقتصادی محکمی دارد:
-
کاهش زمان توقف خط (Downtime): کیفیت ساخت فوقالعاده بالایی دارد و در برابر نویزهای الکترومغناطیسی (EMC) ناشی از اینورترها و موتورها بسیار مقاوم است.
-
ارزش خرید بالا نسبت به قیمت: در مقایسه با برندهای گرانقیمت آلمانی، کیفیت مشابهی را با قیمتی بسیار اقتصادیتر ارائه میدهد.
-
انعطافپذیری دوگانه (NO+NC): با خرید یک سنسور، دو نوع خروجی در اختیار دارید که دست شما را در برنامهنویسی PLC یا سیمکندی تابلو باز میگذارد.
-
مقاومت محیطی IP67: نفوذ آب، خنککنندههای صنعتی (آبصابون) و روغن باعث از کار افتادن این قطعه نخواهد شد.
هماکنون سیستم خود را ارتقا دهید!
برای استعلام قیمت روز، دریافت مشاوره فنی رایگان و خرید سنسور القایی AM6/CP-3H میکرودتکتور با ضمانت اصالت کالا، همین حالا با کارشناسان فروش ما تماس بگیرید یا سفارش خود را در وبسایت ثبت کنید تا در سریعترین زمان ممکن برای شما ارسال شود.
سوالات متداول (FAQ)
۱. تفاوت سنسور PNP و NPN چیست؟
در مدل PNP ولتاژ مثبت روی خروجی قرار میگیرد، اما در NPN خروجی به زمین متصل میشود.
۲. آیا میتوان سنسور را مستقیماً به رله وصل کرد؟
بله، به شرطی که جریان بوبین رله زیر ۲۰۰ میلیآمپر باشد.
۳. منظور از خروجی مکمل (NO+NC) چیست؟
یعنی سنسور همزمان دارای خروجی عادی باز و عادی بسته است.
۴. ضریب تصحیح سنسور برای آلومینیوم چقدر است؟
حدود ۰.۴ تا ۰.۵ برابر فاصله تشخیص نامی (حدود ۲ میلیمتر).
۵. چگونه میتوان طول کابل سنسور را افزایش داد؟
با استفاده از کابل شیلددار ۴ رشته و لحیمکاری اتصالات تا حداکثر ۱۰۰ متر.
۶. ولتاژ کاری این سنسور چقدر است؟
۱۰ الی ۳۰ ولت DC.
۷. جنس بدنه این مدل چیست؟
برنج نیکلکاریشده با استاندارد حفاظتی IP67.
۸. آیا این سنسور نیاز به تماس فیزیکی با قطعه دارد؟
خیر، این مدل غیرتماسی (Non-Contact) و القایی است.
۹. فرکانس سوئیچینگ سنسور چقدر است؟
۲۰۸۰ هرتز (۲ کیلوهرتز) برای شمارش قطعات سریع.
۱۰. فاصله نامی تشخیص (Sn) چقدر است؟
۴ میلیمتر برای فلزات آهنی.
