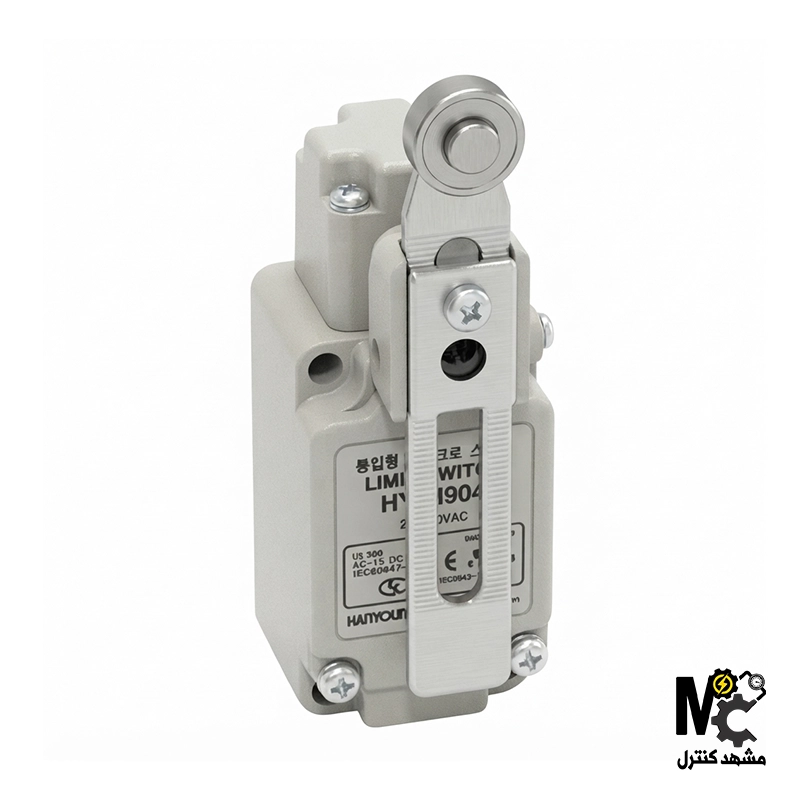

معرفی و بررسی میکروسوئیچ HY-M904 هانیانگ
در ساختار پیچیده خطوط اتوماسیون صنعتی مدرن، سامانه‌های انتقال مواد، ماشین‌آلات بستهبندی پیشرفته و تابلوهای فرمان خودکار، تشخیص دقیق موقعیت فیزیکی قطعات، پایش کورس حرکت عملگرهای مکانیکی و تضمین ایمنی تجهیزات متحرک نقشی اساسی در بهبود بهره‌وری و جلوگیری از توقفات ناخواسته خط ایفا می‌کند. هنگامی که یک مهندس ابزار دقیق یا تکنسین واحد نگهداری و تعمیرات (نت) به دنبال یک تجهیز کلیدزنی مکانیکی (Limit Switch) فوق‌العاده بادوام و مهندسی‌شده می‌گردد تا بتواند در شرایط دشوار محیطی سیگنال‌های قطع و وصل بسیار دقیق صادر کند، استفاده از محصولات برند معتبر هانیانگ (Hanyoung Nux) به عنوان یک راهکار حرفه‌ای و اقتصادی مطرح میشود.
اگر در خطوط تولید کارخانه یا ماشین‌آلات مکانیکی خود با چالش خرابی مکرر قطعات داخلی کلیدهای حد، انحراف بازوها یا خطاهای ناشی از نفوذ براده و رطوبت به داخل محفظه مواجه هستید، میکروسوئیچ HY-M904 هانیانگ یکی از تخصصی‌ترین و قابل‌اعتمادترین گزینه‌ها برای رفع این نیاز است. این میکروسوییچ کره ای با بهره‌گیری از متریال بدنه مقاوم، مکانیزم سوئیچینگ پیشرفته و استانداردهای بین‌المللی، بالاترین پایداری را در مدارهای فرمان فراهم می‌سازد. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات فنی، اقلام همراه، روش نصب و نکات مهم این میکروسوئیچ رگلاژی پرکاربرد بپردازیم تا با دیدی کاملاً مهندسی از محصولات میکروسوئیچ HANYOUNG در پروژه‌های خود بهره ببرید.
مشخصات فنی و پارامترهای کلیدی میکروسوئیچ HY-M904 هانیانگ
برای مهندسین و تکنسین‌های واحد ابزار دقیق، تسلط بر پارامترهای الکتریکی، نوع پلاتین‌ها، درجه حفاظت و ابعاد مکانیکی پیش از نصب قطعه روی شاسی دستگاه امری ضروری است. جدول زیر مشخصات فنی استاندارد این کلید حد را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | هانیانگ نوکس (Hanyoung Nux) |
| کشور سازنده | کره جنوبی / استاندارد معتبر تجهیزات کنترل صنعتی |
| مدل فنی کامل | HY-M904 (میکروسوئیچ صنعتی سری سنگین Heavy-Duty) |
| نوع کنتاکت‌های الکتریکی | کنتاکت‌های دوبل تغییر وضعیت (Changeover / SPDT) با عملکرد لحظه‌ای |
| جنس بدنه اصلی | آلومینیوم دایکاست صنعتی سخت‌کاری‌شده با پوشش رنگ کوره ای ضدزنگ |
| نوع محرک (Actuator) | بازوی رگلاژی غلتک‌دار (Adjustable Roller Lever) با قابلیت تنظیم طول |
| درجه حفاظت محیطی (IP) | استاندارد بالا (IP67) مقاوم در برابر نفوذ آب، پاشش روغن و گردوغبار |
| حداکثر ظرفیت جریان کنتاکت | جریان‌های استاندارد مدار فرمان (متناسب با بارهای اهمی و سلفی) |
| عمر مفید مکانیکی | میلیون‌ها سیکل کارکرد مداوم بدون افت پایداری فنر داخلی |
تحلیل مشخصات فنی:
ساختار دایکاست مستحکم: بدنه فلزی این میکروسوئیچ رگلاژی در برابر ضربات مکانیکی شدید، ارتعاشات مداوم ماشین‌آلات و تنش‌های حرارتی کارگاهی مقاومت بی‌نظیری دارد.
عملکرد پایدار در مدارهای فرمان: این میکروسوییچ کره ای با دارا بودن پلاتینهای آلیاژی باکیفیت، افت ولتاژ را به حداقل رسانده و سیگنالینگ دقیق را به PLC منتقل می‌کند.
محتویات بسته و اقلام همراه میکروسوئیچ رگلاژی هانیانگ
هنگامی که این کلید محدودکننده اصل را از توزیع‌کنندگان معتبر تجهیزات اتوماسیون تهیه می‌کنید، بستهبندی شرکتی شامل اقلام استاندارد زیر است:
۱ عدد بدنه اصلی میکروسوئیچ HY-M904 هانیانگ مجهز به بلوک کنتاکت داخلی و مکانیزم محرک.
اهرم غلتک‌دار رگلاژی به همراه پیچ تنظیم طول و مهره قفل‌کننده فولادی.
گلند کابل استاندارد صنعتی جهت آببندی کامل محل ورود کابل و حفظ درجه حفاظت IP67.
واشرهای لاستیکی آب‌بند درب محفظه برای پوشش کامل درزها و جلوگیری از نفوذ مایعات.
برگه راهنمای فنی، کاتالوگ ابعاد و دیاگرام سیم‌کشی الکتریکی جهت راهنمایی نصب.
نحوه نصب، سربندی و راهاندازی کلید حد هانیانگ
پیاده‌سازی اصولی مکانیکی روی بدنه ماشین‌آلات و رعایت نکات سیم‌کشی الکتریکی، طول عمر تجهیز و دقت عملکرد سیستم کنترلی را تضمین می‌کند. مراحل نصب به شرح زیر است:
قطع کامل جریان برق تابلو و مدار: پیش از شروع عملیات نصب مکانیکی یا سربندی کابل‌ها، حتماً کلید اصلی تغذیه مدار را قطع کنید تا از خطرات اتصال کوتاه و برق‌گرفتگی جلوگیری شود.
نصب مکانیکی بدنه روی شاسی: بدنه میکروسوئیچ HY-M904 هانیانگ را با استفاده از سوراخ‌های فیکس‌کننده استاندارد و پیچ‌های محکم روی براکت دستگاه متصل کنید؛ محل نصب نباید تحت ارتعاشات غیرمجاز باشد.
تنظیم و رگلاژ بازوی غلتک‌دار: پیچ مهار اهرم را باز کرده، طول بازو و زاویه غلتک را تنظیم کنید تا برخورد قطعه متحرک خط تولید با غلتک به صورت روان و با زاویه مناسب انجام شود و سپس پیچ را محکم کنید.
سیم‌کشی ترمینالهای داخلی: پیچ‌های درب را باز کرده، کابل فرمان را از طریق گلند وارد کنید و رشته‌های سیم را به ترمینالهای مشترک (COM)، باز (NO) و بسته (NC) با توجه به منطق مدار کنترل وصل نمایید.
بستن محفظه و تست نهایی: پس از بستن کامل درب با واشرهای آب‌بند، با حرکت مکانیکی اهرم، صدای کلیک سوئیچینگ را بررسی کرده و سیگنال ارسالی به تابلو را زیر بار تست کنید.
خرید میکروسوئیچ HY-M904 هانیانگ و ارتقای پایداری خطوط تولید
اگر در خطوط مونتاژ صنعتی، ماشین‌آلات بستهبندی یا سیستم‌های انتقال مواد کارخانه خود با خطای مکرر در تشخیص کورس حرکت، خرابی زودهنگام کلیدهای مکانیکی متفرقه یا نفوذ روغن به داخل محفظه مواجه هستید و به دنبال بالاترین سطح کیفیت مهندسی آسیا می‌گردید، همین حالا برای خرید میکروسوئیچ HY-M904 هانیانگ اقدام کنید. این میکروسوئیچ HANYOUNG اصل با بدنه دایکاست مقاوم، بازوی رگلاژی دقیق و استانداردهای حفاظتی بالا، پایداری و ایمنی را به خطوط تولید شما هدیه می‌دهد.
برای استعلام قیمت به‌روز، دریافت مشاوره تخصصی مهندسی و ثبت سفارش فوری، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. تأثیر هارمونیکهای ناشی از اینورترها بر عملکرد این میکروسوئیچ چیست؟
به دلیل ماهیت مکانیکی کنتاکتها، نویزهای الکتریکی تاثیری روی تیغهها ندارند، اما برای سیگنال خروجی به PLC استفاده از کابل شیلدار توصیه میشود.
۲. چرا گاهی پس از ضربه مکرر، بازوی رگلاژی دچار تغییر زاویه میشود؟
عدم استفاده از واشر فنری یا سفت نکردن کافی پیچ گشتاور روی محور اهرم میتواند باعث لغزش بازو در اثر ضربات مداوم شود.
۳. تفاوت اصلی مدلهای مجهز به رولر آلومینیومی و پلاستیکی در چیست؟
رولرهای پلاستیکی برای سرعتهای بالا و کاهش اصطکاک با قطعات حساس مناسبترند، در حالی که رولرهای فلزی در برابر سایش مکانیکی خشن مقاومترند.
۴. نحوه تست سلامت پلاتینهای داخلی پیش از راهاندازی مدار چگونه است؟
با استفاده از مولتیمتر در حالت تست بوق (تداوم)، باز و بسته شدن دقیق مسیرهای NC و NO را هنگام تحریک دستی اهرم بررسی میکنیم.
۵. آیا این کلید قابلیت کارکرد در محیطهای آغشته به بخارات اسیدی ضعیف را دارد؟
بدنه دایکاست با پوشش رنگ کورهای مقاومت خوبی دارد، اما در محیطهای بسیار خورنده شیمیایی باید از مدلهای استیل یا محافظهای پلیمری استفاده کرد.
۶. چرا رعایت حد فاصل مجاز سرعت برخورد قطعه با غلتک اهمیت دارد؟
برخورد با سرعت زاویهای بیش از حد مجاز میتواند ضربه شدید به شفت مرکزی وارد کرده و به فنر برگشت داخلی آسیب برساند.
۷. دلیل اصلی سولفاته شدن ترمینالهای پیچی داخل محفظه چیست؟
ورود رطوبت به دلیل عدم آببندی صحیح گلند کابل یا بسته نبودن کامل واشرهای لاستیکی درب محفظه است.
۸. چه مقدار جریان را می‌توان به صورت مستقیم از کنتاکت‌های این تجهیز عبور داد؟
مقدار نامی جریان برای بارهای مقاومتی در کاتالوگ درج شده است، اما برای بارهای سلفی بزرگ حتماً باید از رله کمکی استفاده شود.
۹. شرایط بهینه انبارداری این تجهیزات پیش از نصب در پروژه چیست؟
نگهداری در محیطهای خشک، به دور از نوسانات شدید دمایی و ارتعاشات انبارداری برای حفظ خاصیت ارتجاعی قطعات پلاستیکی و لاستیکی ضروری است.
۱۰. روش تشخیص اصالت کالای برند Hanyoung Nux در بازار ایران چیست؟
بررسی کیفیت پلاک مشخصات، حکاکیهای لیزری روی بدنه، کیفیت بستهبندی شرکتی و تهیه کالا از تأمینکنندگان معتبر ابزار دقیق.
