کنترلر فرایند خودتنظیم سری PRO سانوارد (SUN49PRO – SUN94PRO – SUN99PRO – SUN44PRO)

کنترلر فرایند خودتنظیم سری PRO سانوارد (SUN49PRO – SUN94PRO – SUN99PRO – SUN44PRO)

در فرآیندهای پیچیده صنعتی، صنایع پتروشیمی، خطوط تولید مواد غذایی و دارویی، کوره‌های حرارتی دقیق و ماشین‌آلات پیشرفته که پاسخ سیستم به تغییرات دما یا سایر متغیرهای فرآیندی با تاخیر زمانی همراه است، استفاده از کنترلرهای ساده قطع و وصل (On/Off) باعث نوسانات شدید، افت کیفیت محصول و استهلاك تجهیزات می‌شود. برای مهار این چالش‌ها، مهندسان ابزار دقیق و تکنسین‌های اتوماسیون نیازمند تجهیزاتی هوشمند با الگوریتم‌های پیشرفته PID و الگوریتم خودتنظیم (Auto-Tuning) هستند تا الگوی رفتار حرارتی یا فرآیندی سیستم را تحلیل کرده و ضریب خطا را به صفر نزدیک کنند.

اگر در خطوط تولید و تابلوهای کنترلی حساس خود با مشکل نوسان دما حین تغییر بار، طولانی شدن زمان رسیدن به دمای مطلوب یا عدم خوانایی شفاف پارامترها از فاصله دور روبرو هستید، کنترلر فرایند خودتنظیم سری PRO سانوارد (SUN49PRO – SUN94PRO – SUN99PRO – SUN44PRO) یکی از تخصصی‌ترین و قدرتمندترین گزینه‌های بازار است. این تجهیز که به عنوان یک کنترلر فرایند SUNWARD و کنترلر هوشمند سانوارد شناخته می‌شود، با بهره‌گیری از کنترلر فرایند با نمایشگر بزرگ 2 رنگ و سیستم محاسبه هوشمند ضرایب، پایداری فوق‌العاده‌ای به سیستم می‌بخشد. در این مقاله قصد داریم به بررسی صفر تا صد مشخصات فنی، مقایسه ۴ مدل پرکاربرد این سری، اقلام همراه، نحوه نصب و نکات کاربردی بپردازیم تا با دیدی کاملاً مهندسی بهترین تصمیم را برای پروژه‌های خود بگیرید.

مشخصات فنی و خصوصیات ساختاری ترموستات هوشمند سانوارد سری PRO

تسلط بر انواع ورودی‌های یونیورسال، الگوریتم‌های کنترلی، ولتاژ تغذیه و خروجی‌های آنالوگ و رله‌ای پیش از جانمایی تجهیز روی تابلو کنترل برای هر مهندس و تکنسینی ضروری است. جدول زیر مشخصات فنی شاخص این تجهیزات را به صورت خلاصه نشان می‌دهد:

تحلیل ویژگی‌های تخصصی:

1. الگوریتم خودتنظیم (Auto-Tuning): سیستم خودتنظیم در این تجهیز به‌طور خودکار پاسخ دینامیکی کوره یا فرآیند را بررسی کرده و ضرایب P (تناسبی)، I (انتگرال‌گیر) و D (مشتق‌گیر) را بدون نیاز به محاسبات دستی پیچیده تنظیم می‌کند.

2. نمایشگر دو رنگ با تغییر حالت: عملکرد این کنترلر فرایند با نمایشگر بزرگ 2 رنگ به اپراتور اجازه می‌دهد از فواصل دورتر و تنها با تغییر رنگ صفحه نمایش، وضعیت کارکرد نرمال یا انحراف فرآیند را پایش کند.

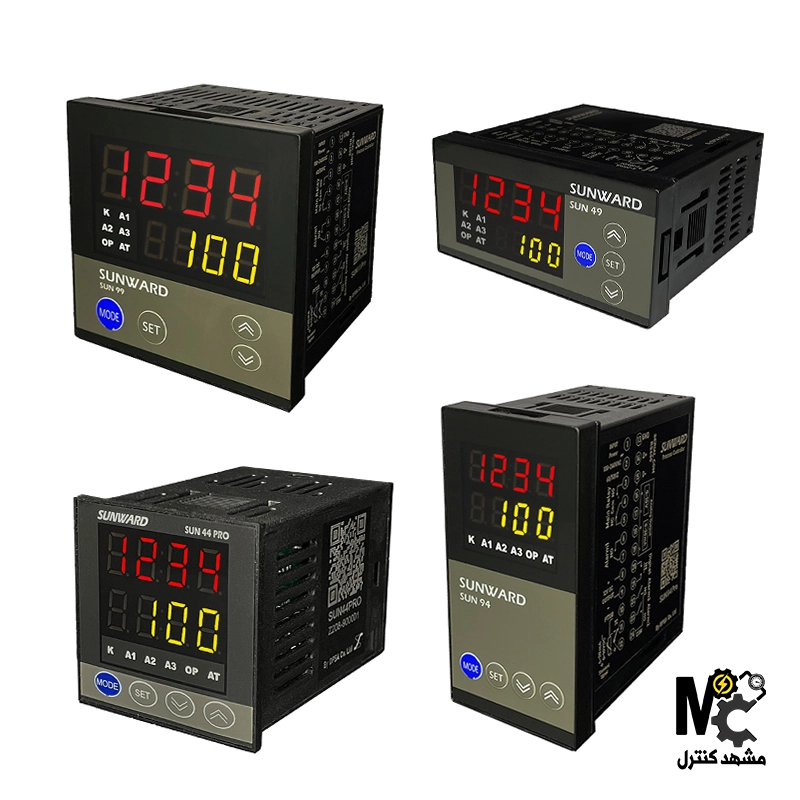

مقایسه و بررسی ۴ مدل این دستگاه (SUN49PRO – SUN94PRO – SUN99PRO – SUN44PRO)

تنوع ابعادی کامل در سری PRO سانوارد به مهندسان برق امکان می‌دهد تا با توجه به فضای موجود روی درب تابلو و استانداردهای طراحی، بهترین فریم مکانیکی را انتخاب نمایند. بررسی مشخصات کنترلر SUN49PRO و SUN94PRO و SUN99PRO و SUN44PRO به شرح زیر است:

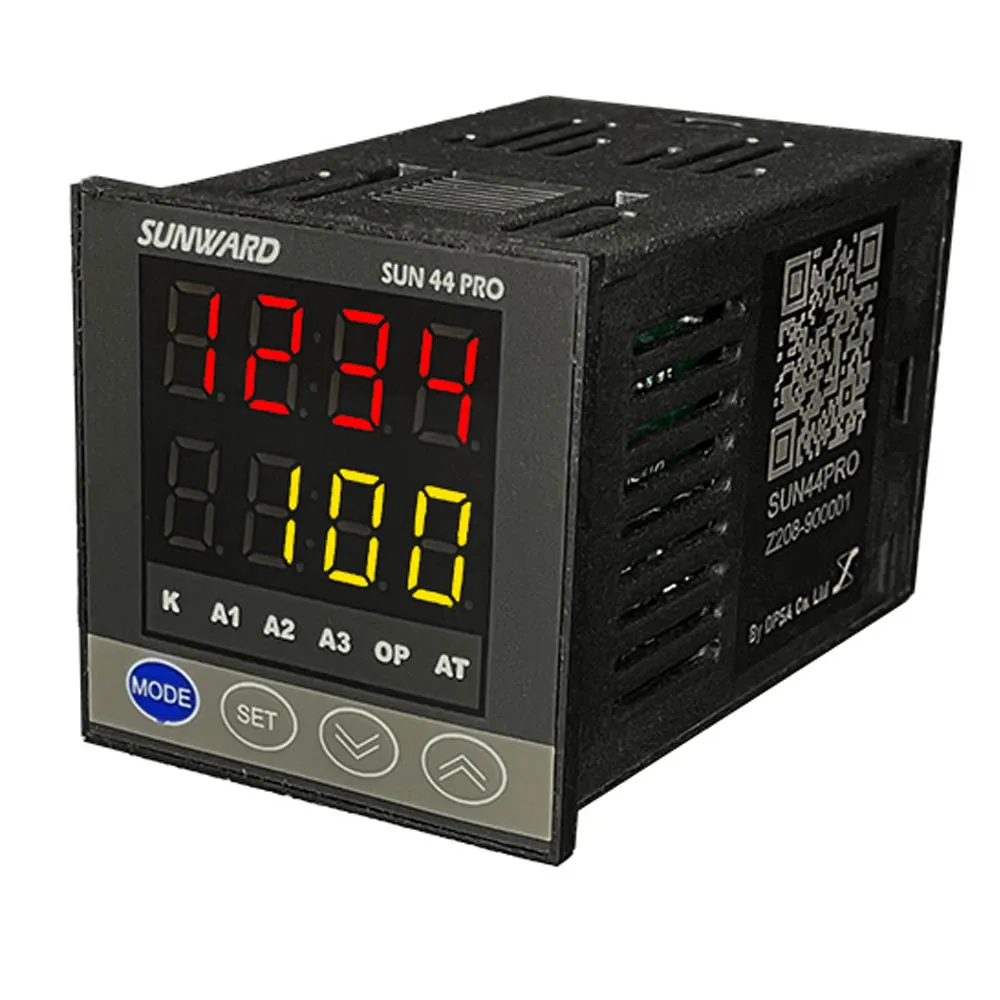

۱. مدل SUN44PRO سانوارد (سایز مربعی فشرده / 48x48mm):

• ابعاد بدنه: ۴۸ میلی‌متر عرض در ۴۸ میلی‌متر ارتفاع (DIN 1/16).

• نوع کاربرد: فشرده‌ترین سایز این سری؛ مناسب برای تابلوهای کنترل مدرن و ماشین‌آلات صنعتی که محدودیت شدید فضا دارند.

• ویژگی شاخص: جانمایی تعداد زیاد دستگاه در یک پنل کوچک بدون افت کیفیت نمایش.

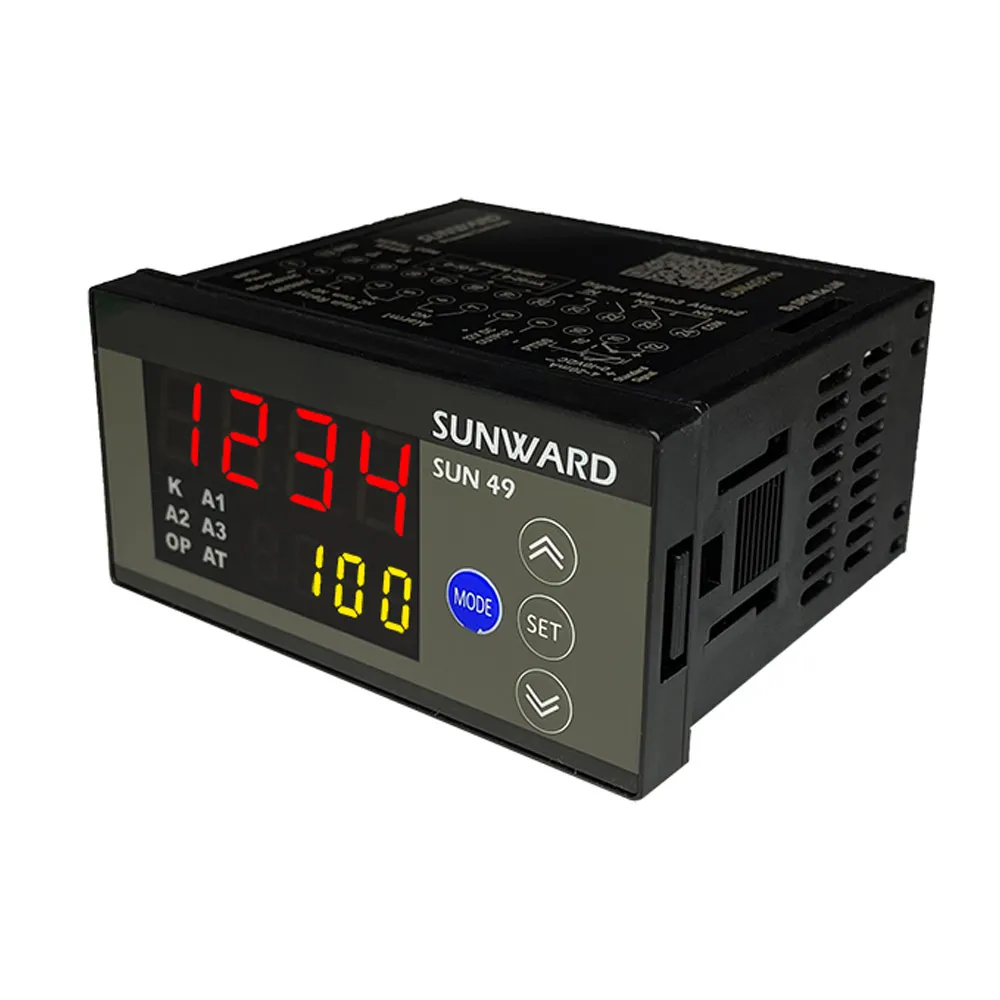

۲. مدل SUN49PRO سانوارد (سایز ایستاده عمودی / 48x96mm):

• ابعاد بدنه: ۴۸ میلی‌متر عرض در ۹۶ میلی‌متر ارتفاع (DIN 1/8 Vertical).

• نوع کاربرد: ویژه تابلوهایی که دارای چیدمان عمودی تجهیزات هستند و نیاز به نمایش همزمان PV (مقدار فعلی) و SV (مقدار تنظیمی) دارند.

• ویژگی شاخص: ارتفاع عالی ارقام نمایشگر برای خوانایی راحت‌تر در سطوح مرتفع.

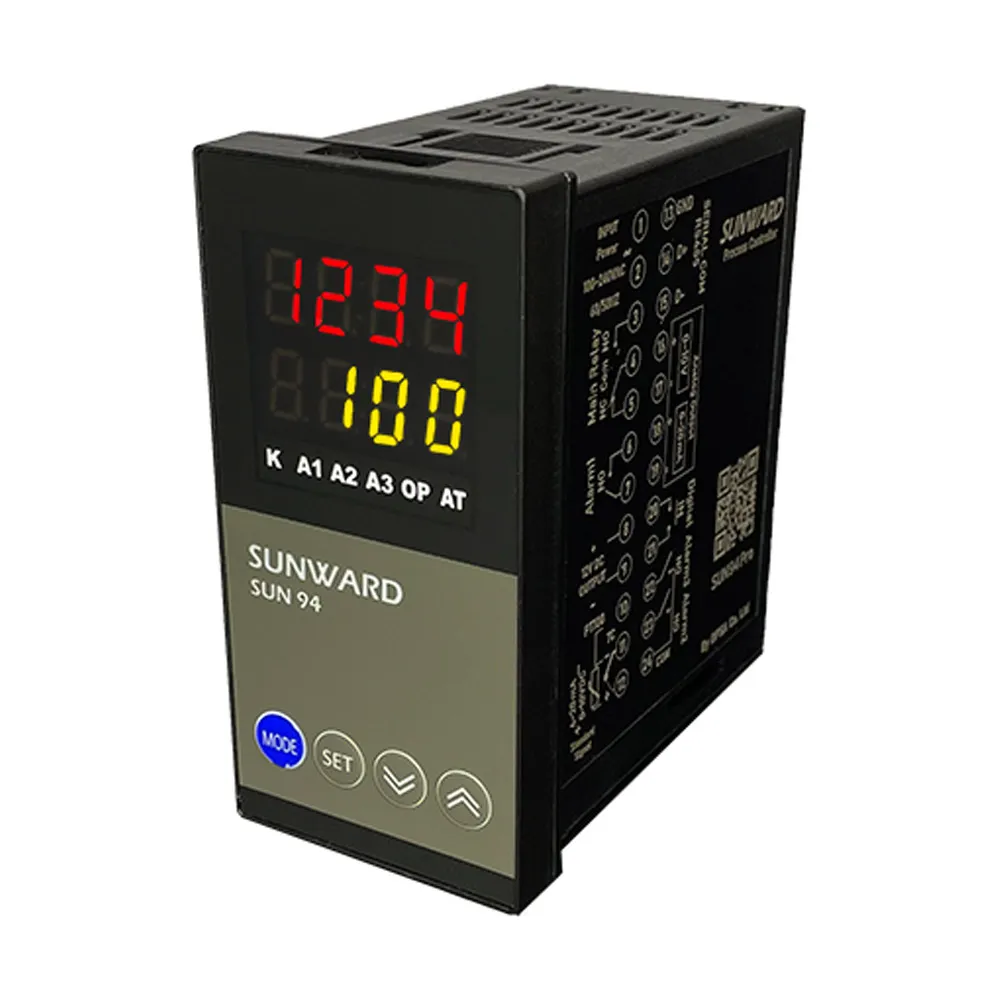

۳. مدل SUN94PRO سانوارد (سایز افقی / 96x48mm):

• ابعاد بدنه: ۹۶ میلی‌متر عرض در ۴۸ میلی‌متر ارتفاع (DIN 1/8 Horizontal).

• نوع کاربرد: متداول‌ترین سایز افقی برای کوره‌های صنعتی، دستگاه‌های تزریق پلاستیک و خطوط بسته‌بندی.

• ویژگی شاخص: کلیدهای عریض‌تر و چیدمان افقی استاندارد متناسب با تایمرها و شمارنده‌ها.

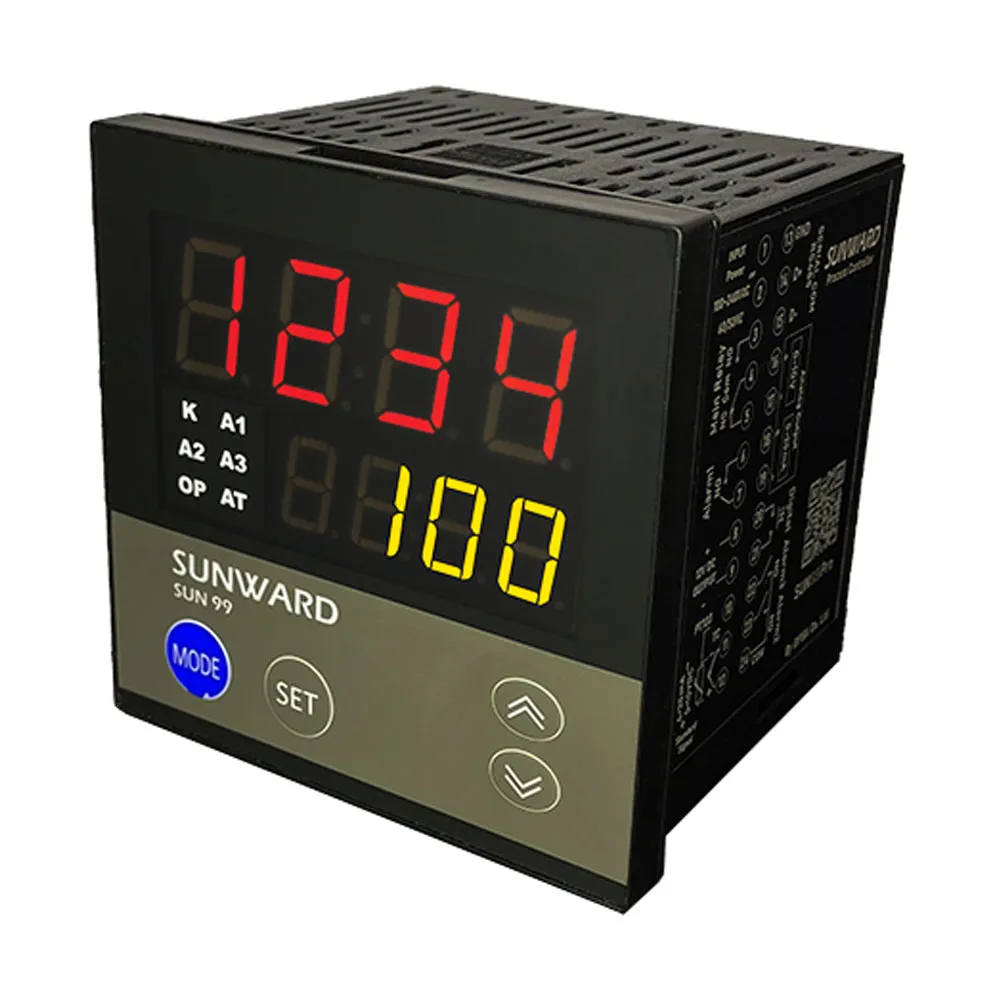

۴. مدل SUN99PRO سانوارد (سایز مربع بزرگ / 96x96mm):

• ابعاد بدنه: ۹۶ میلی‌متر عرض در ۹۶ میلی‌متر ارتفاع (DIN 1/4).

• نوع کاربرد: بزرگ‌ترین سایز این خانواده؛ ویژه سالن‌های عریض تولید، کوره‌های ذوب و پست‌های اصلی اتوماسیون.

• ویژگی شاخص: نمایشگر فوق‌العاده بزرگ با سون‌سگمنت‌های بسیار پرنور و خوانایی عالی از فواصل چند متری.

محتویات سفارش و اقلام همراه کنترلر هوشمند سانوارد سری PRO

هنگامی که این کنترلر هوشمند سانوارد اصل را از توزیع‌کنندگان معتبر اتوماسیون و ابزار دقیق تهیه می‌کنید، پکیج اورجینال شرکتی شامل اقلام زیر است:

• ۱ عدد دستگاه کنترلر فرایند خودتنظیم سری PRO سانوارد (مدل SUN44PRO، SUN49PRO، SUN94PRO یا SUN99PRO).

• گیره‌ها و بست‌های مهار مکانیکی قفل‌شونده جهت تثبیت بدنه روی برش تابلو برق.

• واشر لاستیکی آب‌بندی ضدغبار دور فریم جلو جهت جلوگیری از نفوذ آلودگی‌های صنعتی.

• دفترچه جامع راهنمای کالیبراسیون و منوهای PID به همراه دیاگرام کامل سیم‌کشی (Wiring Diagram).

نحوه نصب، سیم‌کشی و اجرای مد خودتنظیم (Auto-Tuning)

رعایت دقیق اصول نصب مکانیکی و سیم‌کشی سیگنال‌های حساس، عملکرد صحیح الگوریتم‌های PID را تضمین می‌سازد. مراحل نصب و راه‌اندازی به شرح زیر است:

1. برش هندسی روی درب تابلو: بر اساس ابعاد مدل انتخابی (SUN44PRO، SUN49PRO، SUN94PRO یا SUN99PRO)، برشی دقیق روی درب تابلو ایجاد کرده و بدنه دستگاه را جا بزنید.

2. محکم کردن بدنه با بست‌های کشویی: بست‌های جانبی را از پشت تابلو محکم کنید تا بدنه هنگام کار با کلیدها جابه‌جا نشود.

3. سیم‌کشی ورودی سنسور (Sensor Input): سیم‌های ترموکوپل، RTD یا سیگنال آنالوگ ۴-۲۰ میلی‌آمپر را با رعایت قطب‌بندی به ترمینال‌های مشخص‌شده وصل کنید (در صورت استفاده از ترموکوپل حتماً از کابل جبران‌ساز استفاده شود).

4. سیم‌کشی تغذیه و خروجی‌های فرمان: تغذیه ۱۰۰-۲۴۰ ولت را متصل کرده و خروجی فرمان (SSR Drive یا رله) را به عنصر محرک (رله حالت جامد یا کنتاکتور) وصل نمایید.

5. اجرای مد خودتنظیم (Auto-Tuning): پس از روشن شدن دستگاه و تنظیم نوع سنسور در منو، کلید مربوط به فعال‌سازی Auto-Tuning را فشار دهید. دستگاه با چند چرخه آزمایشی، ضرایب ایده آل PID را محاسبه کرده و در حافظه ذخیره می‌نماید.

خرید کنترلر فرایند خودتنظیم سری PRO سانوارد و ارتقای دقت اتوماسیون صنعتی

اگر در خطوط تولید، کوره‌های حرارتی، سیستم‌های کنترل فشار یا فرآیندهای حساس صنعتی خود با چالش عدم پایداری، نوسانات حرارتی و کالیبراسیون پیچیده دستی مواجه هستید و به دنبال جامع‌ترین، دقیق‌ترین و مدرن‌ترین تجهیز کنترل هوشمند می‌گردید، همین حالا برای خرید کنترلر فرایند خودتنظیم سری PRO سانوارد (SUN49PRO – SUN94PRO – SUN99PRO – SUN44PRO) اقدام کنید. این کنترلر فرایند SUNWARD با پشتیبانی از الگوریتم‌های هوشمند PID، تنوع کامل سایزها و نمایشگر جذاب دو رنگ، بالاترین سطح راندمان را برای سیستم‌های شما به ارمغان می‌آورد.

جهت دریافت مشاوره فنی ابزار دقیق، استعلام قیمت به‌روز و ثبت سفارشات، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.

سوالات متداول (FAQ)

۱. الگوریتم Auto-Tuning در این کنترلر فرایند چگونه ضرایب PID را محاسبه می‌کند؟

دستگاه با اعمال یک نوسان محدود کنترل‌شده به سیستم، پاسخ پاسخ‌دهی زمان و دامنه تغییرات را سنجیده و ضرایب $P$، $I$ و $D$ را مطابق با رفتار حرارتی یا فرآیندی کوره محاسبه می‌کند.

۲. آیا ورودی سنسور در این سری از نوع یونیورسال (Universal Input) است؟

بله، این دستگاه طیف وسیعی از سنسورهای حرارتی (انواع ترموکوپل و Pt100) و همچنین سیگنال‌های استاندارد آنالوگ ولتاژی و جریانی را پشتیبانی می‌کند.

۳. تفاوت اصلی خروجی رله‌ای با خروجی SSR Drive در این کنترلر چیست؟

خروجی رله برای کلیدزنی‌های کند مکانیکی مناسب است، اما خروجی SSR Drive پالس‌های ولتاژی سریع فرستاده و برای کنترل بسیار دقیق با سرعت کلیدزنی بالا بدون استهلاک به کار می‌رود.

۴. نحوه تغییر رنگ نمایشگر در شرایط بحرانی به چه صورت تنظیم می‌شود؟

در منوی تنظیمات می‌توان تعیین کرد که رنگ ارقام نمایشگر در حالت عادی سبز بوده و با بروز آلارم، عبور از دمای بحرانی یا خطا در سنسور به رنگ قرمز تغییر یابد.

۵. چه تفاوتی میان ۴ مدل این سری وجود دارد؟

تفاوت اصلی در ابعاد تابلویی و سایز نمایشگر آن‌هاست (SUN44PRO ۴۸×۴۸، SUN49PRO ۴۸×۹۶، SUN94PRO ۹۶×۴۸ و SUN99PRO ۹۶×۹۶ میلی‌متر)، در حالی که الگوریتم پردازشی همه آن‌ها یکسان است.

۶. آیا این دستگاه امکان ارسال خروجی آنالوگ (Re-transmission) برای PLC را دارد؟

بله، در سفارشی‌سازی‌های سری PRO امکان دریافت خروجی بازارسال آنالوگ (مانند ۴-۲۰ میلی‌آمپر) متناسب با تغییرات فرآیند جهت اتصال به PLC یا رکوردر وجود دارد.

۷. در صورت قطعی ناگهانی برق، آیا ضرایب PID محاسبه‌شده توسط Auto-Tuning پاک می‌شوند؟

خیر، تمامی ضرایب محاسباتی و تنظیمات منو در حافظه غیرفرار (EEPROM) ذخیره می‌شوند و با قطعی برق بدون تغییر باقی می‌مانند.

۸. کاربرد اصلی الگوریتم PID نسبت به حالت معمولی ON/OFF چیست؟

حالت ON/OFF باعث ایجاد نوسان حول ست‌پوینت می‌شود، اما الگوریتم PID با پیش‌بینی روند تغییرات، توان خروجی را به تدریج کاهش داده و دما را دقیقا روی خط ست‌پوینت تثبیت می‌کند.

۹. برای جلوگیری از نویز در سیگنال‌های آنالوگ ورودی چه نکته‌ای باید رعایت شود؟

حتماً باید از کابل‌های شیلددار و زوج‌به‌هم‌تابیده (Twisted Pair) استفاده شود و کابل سیگنال از مسیر کابل‌های قدرت و اینورترها فاصله داشته باشد.

۱۰. راه‌های اصلی برای اطمینان از اصالت کنترلر فرایند سری PRO سانوارد چیست؟

بررسی حکاکی پلاک فنی مشخصات، وضوح لوگوی سانوارد، کیفیت بسته‌بندی اورجینال شرکتی، هولوگرام اصالت و تهیه مستقیم از نمایندگی‌های معتبر اتوماسیون.
