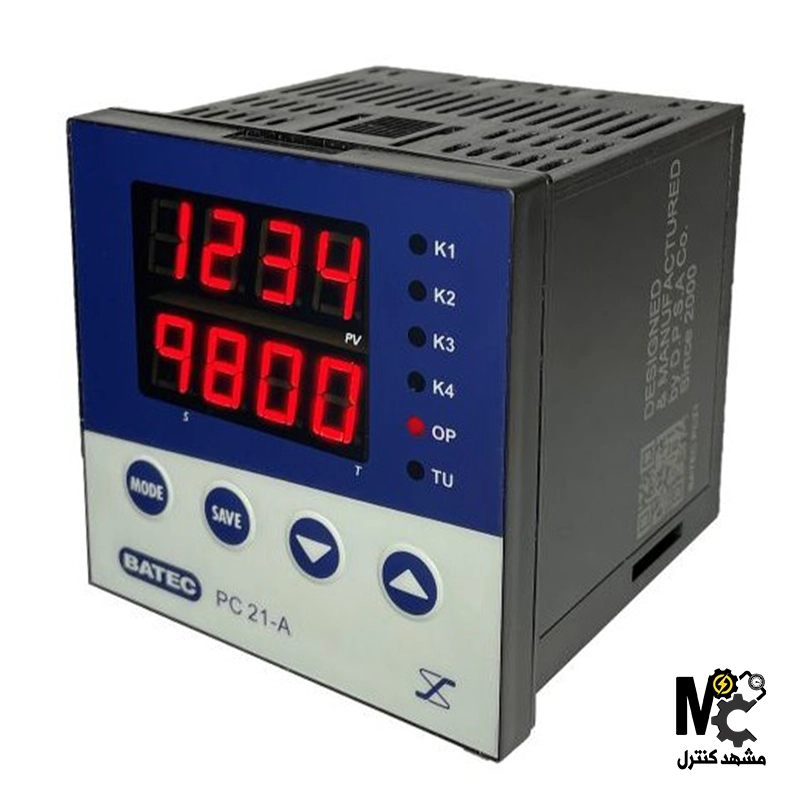

معرفی و بررسی تخصصی کنترلر پروگرامر 9 مرحله‌ای با 9 برنامه PC21-A برند BATEC
در خطوط پیشرفته عملیات حرارتی فولاد، کوره‌های پخت سرامیک، صنایع شیشه‌گری تخصصی، ریخته‌گری دقیق و آزمایشگاه‌های آنالیز مواد، کنترل ساده و ثابت دما پاسخی مناسب برای فرآیندهای پیچیده نیست. در این صنایع، دست‌یابی به خواص متالورژیکی و فیزیکی مطلوب مستلزم اعمال منحنی‌های حرارتی چندضلعی شامل شیب‌های کنترل‌شده افزایش دما (Ramp)، زمان‌های تثبیت و نگهداری (Soak) و شیب‌های برودتی برنامه‌ریزی‌شده است. کوچک‌ترین انحراف در نرخ سانتی‌گراد بر دقیقه یا زمان‌بندی مراحل می‌تواند منجر به تاب برداشتن قطعات، ایجاد ترک‌های میکروسکوپی یا عدم تغییر فاز مطلوب در ساختار کریستالی مواد شود.
اگر در مجموعه صنعتی یا آزمایشگاهی خود با تنوع بالای قطعات تولیدی مواجه هستید و نیازمند ذخیره‌سازی منحنی‌های حرارتی متعدد با تعداد مراحل بالا می‌باشید، کنترلر پروگرامر 9 مرحله‌ای با 9 برنامه PC21-A برند BATEC یکی از کامل‌ترین و جامع‌ترین گزینه‌های موجود در بازار اتوماسیون حرارتی است. این تجهیز که تحت عناوین ترموستات قابل برنامه‌ریزی باتک و کنترل کننده حرارتی کوره های صنعتی نیز شناخته میشود، با فراهم ساختن ۸۱ خانه حافظه مجزا (۹ برنامه کاملاً مستقل ۹ مرحله‌ای)، انعطاف‌پذیری فوق‌العاده‌ای را در اختیار مهندسان قرار می‌دهد. در این مقاله قصد داریم به بررسی صفر تا صد مشخصات فنی، مقایسه ۴ مدل مختلف این خانواده، اقلام همراه، نحوه نصب و نکات کاربردی این کنترلر قدرتمند بپردازیم تا با دیدی کاملاً مهندسی بهترین تصمیم را برای پروژه‌های خود بگیرید.
مشخصات فنی و خصوصیات ساختاری کنترلر پروگرامر BATEC مدل PC21-A
شناخت کامل خصوصیات الکتریکی، تعداد برنامهها و مراحل قابل ذخیره، انواع سنسورهای ورودی و خروجی‌های فرمان پیش از جانمایی تجهیز روی تابلو کنترل برای هر تکنسینی ضروری است. جدول زیر مشخصات فنی شاخص این تجهیز را نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| برند و مدل دقیق | باتک (BATEC) / مدل PC21-A |
| نوع تجهیز | کنترلر پروگرامر 9 مرحله‌ای با 9 برنامه PC21-A برند BATEC |
| ظرفیت برنامه‌ریزی کامل | ۹ برنامه کاملاً مجزا (Pattern) و ۹ مرحله (Segment) در هر برنامه (مجموعاً ۸۱ مرحله) |
| ورودی سنسور (Universal Input) | پشتیبانی از انواع ترموکوپل‌ها (K, J, S, R, B) و سنسورهای RTD (Pt100) |
| بازه کنترل و پایش دما | پوشش عریض حرارتی تا ۱۷۰۰+ درجه سانتی‌گراد (متناسب با نوع ترموکوپل) |
| ولتاژ تغذیه دستگاه | ۲۲۰ ولت متناوب (220V AC) / ۵۰-۶۰ هرتز |
| نوع و تنوع خروجی‌ها | دارای خروجی‌های مجزا برای المنت (رله/SSR Drive)، فن خنککننده و آلارم |
| نمایشگر و رابط کاربری | نمایشگر سون‌سگمنت دوگانه پرنور با نمایش همزمان دما، زمان، شماره برنامه و گام |
| ابعاد و نوع نصب | توکار تابلویی (Panel Mount) با فریم استاندارد ۹۶×۹۶ میلی‌متر |
تحلیل ویژگی‌های تخصصی:
حافظه عریض ۸۱ مرحله‌ای: این ترموستات قابل برنامه‌ریزی باتک به کاربر اجازه می‌دهد ۹ الگوی حرارتی کاملاً متفاوت را در دستگاه ذخیره کند تا اپراتور بدون نیاز به برنامه‌ریزی مجدد، تنها با فشردن چند کلید، منحنی حرارتی مورد نظر را فراخوانی کند.
پوشش کامل ترموکوپلهای صنعتی: این کنترل کننده حرارتی کوره های صنعتی با پشتیبانی از ترموکوپلهای پلاتینی (تیپ S, R, B)، توانایی مدیریت دقیق دماهای بالای ۱۶۰۰ درجه را در کوره‌های ذوب و سرامیک فراهم میسازد.
مقایسه امکانات ۴ مدل مختلف این پروگرامر
کمپانی باتک برای پوشش نیازهای گوناگون پروژه‌های صنعتی، سری کنترلرهای پروگرامر خود را در مدل‌های مختلفی با ظرفیت‌های برنامه‌ریزی و توابع متفاوت به بازار عرضه کرده است. جدول و بررسی زیر تفاوت‌های اصلی این ۴ مدل را شفاف میسازد:تحلیل مقایسه‌ای:
1) مدل پایه
- دارای کنترل خاموش/روشن (ON/OFF)
- دارای آلارم (ALARM)
- فاقد کنترل PID
- فاقد قابلیت ارتباط با کامپیوتر (COMMUNICATION PORT)
- فاقد خروجی آنالوگ
2) مدل PID
- دارای کنترل خاموش/روشن (ON/OFF)
- دارای آلارم (ALARM)
- دارای کنترل PID
- فاقد قابلیت ارتباط با کامپیوتر (COMMUNICATION PORT)
- فاقد خروجی آنالوگ
3) مدل COM
- دارای کنترل خاموش/روشن (ON/OFF)
- فاقد آلارم (ALARM)
- فاقد کنترل PID
- دارای قابلیت ارتباط با کامپیوتر (COMMUNICATION PORT)
- فاقد خروجی آنالوگ
<< برای استفاده از قابلیت ارتباط با کامپیوتر، باید “مبدل ارتباط سریال TCMAX” نیز خریداری شود >>
4) مدل ANALOG
- دارای کنترل خاموش/روشن (ON/OFF)
- فاقد آلارم (ALARM)
- دارای کنترل PID
- فاقد قابلیت ارتباط با کامپیوتر (COMMUNICATION PORT)
- دارای خروجی آنالوگ
محتویات سفارش و اقلام همراه کنترلر BATEC مدل PC21-A
هنگامی که این تجهیز تخصصی را از توزیع‌کنندگان معتبر اتوماسیون صنعتی و ابزار دقیق تهیه می‌کنید، بسته‌بندی شرکتی شامل اقلام زیر است:
۱ عدد دستگاه کنترلر پروگرامر 9 مرحله‌ای با 9 برنامه PC21-A برند BATEC.
گیره‌ها و بست‌های مهار مکانیکی کشویی جهت تثبیت بدنه روی کادر تابلویی.
واشر لاستیکی آب‌بند ضدغبار دور فریم برای جلوگیری از نفوذ گردوغبار صنعتی به داخل تابلو.
دفترچه جامع راهنمای تنظیم منوها و جدول برنامه‌ریزی به همراه دیاگرام کامل سیم‌کشی (Wiring Diagram).
نحوه نصب، سیم‌کشی و برنامه‌ریزی کنترلر PC21-A باتک
اجرای اصولی نصب مکانیکی و سیم‌کشی الکتریکی، مانع از افت دقت سنسور شده و اجرای بی‌نقص منحنی‌های حرارتی را تضمین میکند. مراحل نصب به شرح زیر است:
برش روی درب تابلو برق: بر روی درب تابلو کنترل کوره، برشی مربعی به ابعاد استاندارد ۹۶×۹۶ میلی‌متر ایجاد کرده و بدنه دستگاه را جا بزنید.
فیکس کردن بدنه با بست‌های کشویی: بست‌های جانبی را از پشت درب محکم کنید تا دستگاه حین کارکرد ثابت بماند.
سیم‌کشی ورودی ترموکوپل یا RTD: کابل سنسور دما را با رعایت دقیق قطب‌بندی مثبت و منفی به ترمینال‌های ورودی متصل کنید (برای ترموکوپل‌ها حتماً از کابل جبران‌ساز استاندارد استفاده کنید).
سیم‌کشی تغذیه و خروجی‌های فرمان:
تغذیه ۲۲۰ ولت متناوب را به ترمینال‌های Power متصل نمایید.
خروجی فرمان (SSR Drive یا رله) را به بوبین کنتاکتور یا رله حالت جامد المنت‌ها متصل کرده و خروجی‌های فن و آلارم را سیم‌کشی کنید.
تنظیم و ذخیره‌سازی برنامه (Pattern Programming):
با وارد شدن به منوی برنامه‌ریزی، شماره برنامه مورد نظر (از Prog 1 تا Prog 9) را انتخاب کنید.
برای هر یک از مراحل ۹گانه، مقدار دمای هدف ($SP_1$ تا $SP_9$) و زمان رسیدن یا ماندگاری ($t_1$ تا $t_9$) را تنظیم نمایید.
با فشردن کلید Run، برنامه انتخابی را فعال سازید.
خرید کنترلر پروگرامر 9 مرحله‌ای با 9 برنامه PC21-A برند BATEC و ارتقای راندمان کوره‌های صنعتی
اگر در کوره‌های عملیات حرارتی، صنایع سرامیک، پخت لعاب، شیشه‌گری یا آزمایشگاه‌های تحقیقاتی خود با چالش محدودیت حافظه برنامهها، نوسانات حرارتی و کیفیت نامیکدست محصولات مواجه هستید و به دنبال جامع‌ترین تجهیز کنترل برنامه‌پذیر می‌گردید، همین حالا برای خرید کنترلر پروگرامر 9 مرحله‌ای با 9 برنامه PC21-A برند BATEC اقدام کنید. این کنترلر پروگرامر 9 مرحله‌ای با 9 برنامه PC21-A برند BATEC با بهره‌گیری از ۸۱ خانه حافظه مجزا، پشتیبانی از انواع سنسورهای حرارت بالا و کیفیت ساخت عالی، تضمین‌کننده پایداری و دقت خطوط تولید شماست.
جهت دریافت مشاوره فنی ابزار دقیق، استعلام قیمت به‌روز و ثبت سفارشات، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. تفاوت اصلی مدل PC21-A با مدل PC21-N در چیست؟
مدل PC21-A دارای ۹ برنامه مجزا (مجموعاً ۸۱ گام) است، در حالی که مدل PC21-N ظرفیت ۴ برنامه مجزا (مجموعاً ۳۶ گام) را در اختیار کاربر قرار می‌دهد.
۲. آیا امکان پیوند دادن (Link) ۹ برنامه به یکدیگر برای ایجاد یک منحنی بسیار طولانی وجود دارد؟
بله، در منوی دستگاه میتوانید برنامههای مختلف را لینک کنید تا پس از اتمام ۹ گام برنامه اول، برنامه دوم به صورت خودکار شروع شده و یک برنامه طولانیتر ساخته شود.
۳. آیا این دستگاه امکان اتصال به ترموکوپلهای نایاب مانند تیپ B یا R را دارد؟
بله، ورودی دستگاه از نوع یونیورسال بوده و تمامی ترموکوپلهای استاندارد حرارت بالا از جمله تیپ B, R, S, K, J را پشتیبانی میکند.
۴. نحوه بازخوانی و اجرای یک برنامه از پیش ذخیره‌شده توسط اپراتور چگونه است؟
اپراتور تنها با فشردن کلید انتخاب برنامه و تنظیم شماره آن (مثلاً P-03) و سپس فشردن کلید Start، چرخه حرارتی ذخیره‌شده را آغاز می‌نماید.
۵. در صورت افت ناگهانی ولتاژ یا قطعی برق، حافظه ۸۱ گامی دستگاه پاک میشود؟
خیر، تمامی برنامهها و تنظیمات منو در حافظه غیرفرار (EEPROM) ذخیره میشوند و با قطعی برق سراسری کاملاً محفوظ میمانند.
۶. نمایشگر دستگاه حین اجرای برنامه چه اطلاعاتی را ارائه می‌دهد؟
دستگاه به طور همزمان شماره برنامه فعال، شماره گام در حال اجرا، دمای واقعی کوره (PV)، دمای تنظیمی (SV) و زمان باقی‌مانده از گام فعال را نمایش می‌دهد.
۷. کاربرد خروجی فن خنککننده (Cooling Output) در این پروگرامر چیست؟
این خروجی امکان فرمان به فنهای سیرکولاسیون یا دمندههای هوای تازه را حین گامهای خنککاری شیبدار (Cooling Ramp) فراهم میسازد.
۸. آیا این کنترل‌کننده حرارتی امکان کالیبراسیون دستی عدد دما را دارد؟
بله، پارامتر Offset در منوی دستگاه تعبیه شده است تا بتوان خطای احتمالی طول کابل یا سنسور را با یک دماسنج مرجع تطبیق داد.
۹. آیا می‌توان یک گام از برنامه را حین اجرا به صورت موقت متوقف (Hold) کرد؟
بله، با فعال کردن کلید Hold، شمارش معکوس زمان در دمای فعلی متوقف شده و پس از غیرفعال کردن آن، ادامه فرآیند دنبال میشود.
۱۰. مهم‌ترین فاکتورها برای تشخیص اصالت کنترلر پروگرامر باتک مدل PC21-A کدامند؟
بررسی پلاک مشخصات فنی روی بدنه، حکاکی و وضوح لوگوی BATEC، کیفیت بسته‌بندی شرکتی، هولوگرام اصالت و تهیه از توزیع‌کنندگان معتبر اتوماسیون صنعتی و ابزار دقیق.
