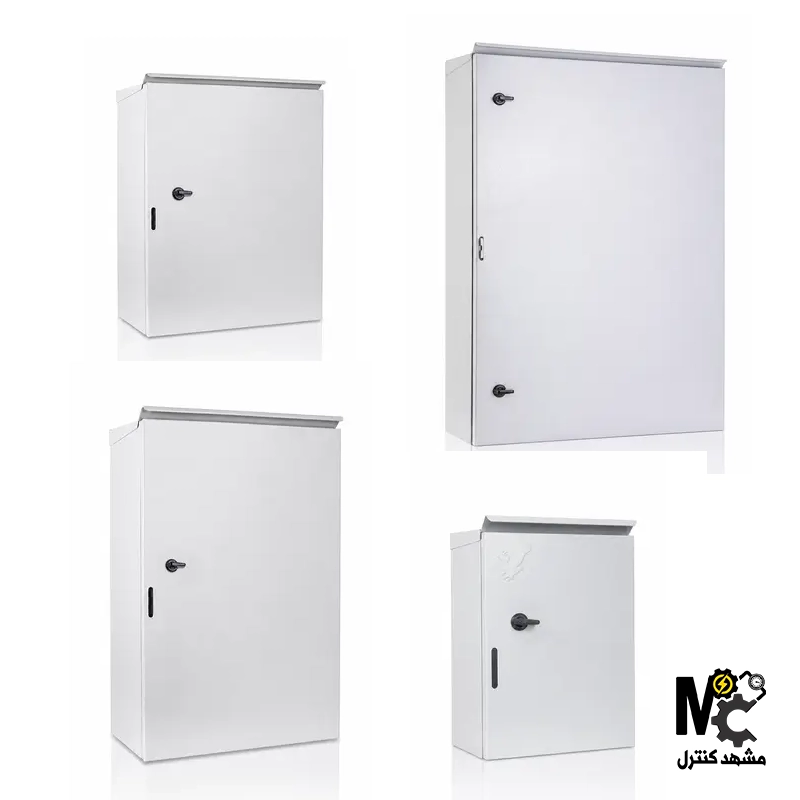

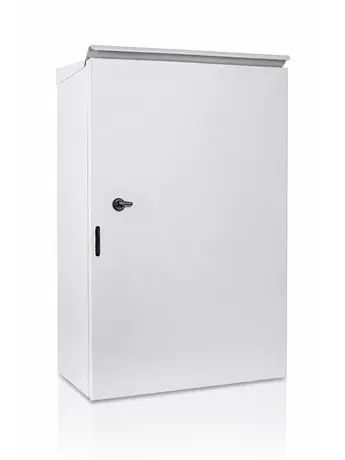

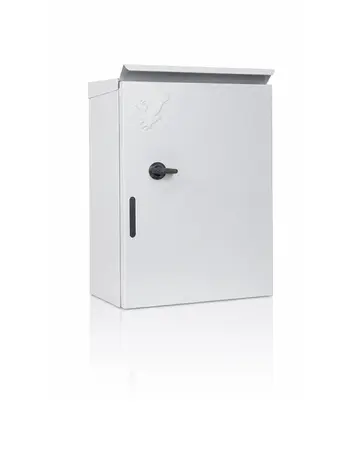

معرفی تابلو برق بارانی فلزی
در پروژه‌های صنعتی فضای باز، محوطه‌های کارگاهی، پست‌های توزیع برق در معرض بارش، کارخانجات فرآیندی و محیط‌های مرطوب روباز، حفاظت از تجهیزات الکتریکی حساس، کلیدها و مدارات فرمان در برابر نفوذ آب باران، برف، رطوبت شدید و گردوغبار از اهمیت حیاتی برخوردار است. هنگامی که یک مهندس برق یا تکنسین اجرایی به دنبال محفظه‌ای فلزی و فوق‌العاده مقاوم می‌گردد تا بتواند تجهیزات را در محیط‌های بیرونی نصب کند بدون اینکه نگران اتصالی ناشی از نزولات آسمانی باشد، استفاده از بدنه‌های تخصصی ضدآب بهترین راهکار به شمار می‌رود.
اگر در اجرای تاسیسات الکتریکی فضای باز خود با چالش زنگ‌زدگی بدنه‌های معمولی، نفوذ آب باران به درون محفظه و خطاهای ناشی از رطوبت شدید جوی مواجه هستید، تابلو برق بارانی فلزی یکی از تخصصی‌ترین و کاربردی‌ترین گزینه‌ها برای رفع این نیاز است. این محفظه فلزی صنعتی با بهره‌گیری از سقف شیبدار محافظ، واشرهای آب‌بند صنعتی و پوشش رنگ کوره‌ای الکترواستاتیک، بالاترین سطح حفاظت را در برابر شرایط جوی سخت ارائه می‌دهد. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات فنی، سایزها و ابعاد گوناگون، مدلهای مختلف، روش نصب و نکات مهم این تجهیز پرکاربرد بپردازیم تا با دیدی کاملاً مهندسی بهترین انتخاب را داشته باشید.
مشخصات فنی و ویژگی‌های ساختاری تابلوهای بارانی و ضدآب
برای مهندسین و تکنسین‌های واحد برق و تاسیسات، آگاهی از ضخامت ورق فولادی، طراحی سقف شیبدار، درجه حفاظت IP و نوع واشربندی پیش از نصب محفظه امری ضروری است. جدول زیر مشخصات فنی استاندارد این محصول را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| نوع محصول | تابلو برق فلزی بارانی ضدآب (Weatherproof Enclosure) |
| جنس بدنه و سقف | ورق فولادی مبارکه با ضخامت مهندسی‌شده و مقاوم در برابر تنش |
| طراحی سقف محافظ | دارای سقف شیبدار بیرون‌زده (باران‌گیر) جهت هدایت نزولات آسمانی به سمت بیرون |
| نوع پوشش رنگ | رنگ پودری الکترواستاتیک تمام‌پلی‌استر کوره ای مقاوم در برابر اشعه UV آفتاب |
| درجه حفاظت محیطی (IP) | استاندارد بالا (IP65 یا IP67) کاملاً ضدآب و ضدگردوغبار |
| سیستم آب‌بندی درب | مجهز به گسکت (لاستیک) سیلیکونی یا پلی اورتان ریخته‌گری‌شده یکپارچه |
| سیستم داخلی (مونتاژ) | مجهز به پلیت فلزی گالوانیزه داخلی و ریل‌های استاندارد |
تحلیل مشخصات فنی:
طراحی سقف شیبدار باران‌گیر: ساختار سقف در این تابلو برق بارانی فلزی به گونه‌ای فرم‌دهی شده است که قطرات باران و برف به هیچ عنوان روی سقف تجمع نکرده و به سمت جلو و طرفین هدایت می‌شوند.
گسکت آب‌بند یکپارچه: لاستیک‌های آب‌بندی تزریق‌شده دور درب مانع از نفوذ حتی یک قطره آب به داخل محفظه در شرایط بارش شدید یا طوفان می‌گردند.
سایزهای مختلف (طول و عرض) تابلو برق بارانی فلزی
تنوع در ابعاد و سایزها کلید اصلی انطباق محفظه با حجم تجهیزات توزیع و فرمان در پروژه‌های روباز است. این محصولات بر اساس طول و عرض (ارتفاع $\times$ عرض بر حسب سانتیمتر) در تیپ‌های استاندارد زیر تولید می‌شوند:
سایزهای کوچک (محافظت تجهیزات تک‌فاز روباز): ابعاد تقریبی مانند ۳۰×۴۰ یا ۴۰×۵۰ سانتیمتر (مناسب برای تابلوهای کنترل روشنایی معابر، پمپ‌های آب کشاورزی و محافظ‌های محوطه‌ای).
سایزهای متوسط (تابلوهای توزیع نیمه‌صنعتی فضای باز): ابعاد رایج مانند ۵۰×۷۰ یا ۶۰×۸۰ سانتیمتر (ایده‌آل برای نصب کلیدهای اتوماتیک کمپکت و کنترل‌کننده‌های صنعتی).
سایزهای بزرگ (سلول‌ها و تابلوهای توزیع اصلی محوطه‌ای): ابعاد ۸۰×۱۰۰ سانتیمتر به بالا (جهت تجمیع تجهیزات حجیم فرمان و قدرت در پست‌های روباز کارگاهی).
انواع مدل‌ها و دسته‌بندی‌های تابلوهای ضدآب بارانی
این تجهیزات بر اساس نحوه نصب، شکل ظاهری سقف و نوع درب به مدلهای متنوعی تقسیم می‌شوند که تکنسین‌ها متناسب با شرایط جوی محیط نصب انتخاب می‌کنند:
مدلهای روکار دیواری باران‌گیر: دارای سقف شیبدار پیش‌آمده که به راحتی روی پایه‌ها یا دیوارهای روباز محوطه‌ها نصب می‌شوند.
مدلهای ایستاده دوطرفه صنعتی: محفظه‌های بزرگ‌تری که روی فونداسیون بتنی قرار گرفته و دارای سقف‌های دوجداره ضدآب برای پست‌های توزیع محوطه هستند.
مدلهای مجهز به باران‌گیر و سایبان حرارتی: نمونه‌هایی که علاوه بر سقف ضدآب، دارای یک لایه سایبان دوم برای جلوگیری از تابش مستقیم و شدید نور خورشید و کاهش دمای داخلی هستند.
نحوه نصب، مهار مکانیکی و آب‌بندی تابلو برق بارانی
رعایت اصول دقیق اجرایی در نصب فضای باز و جلوگیری از نفوذ آب از محل پیچ‌ها و کابل‌ها، طول عمر تجهیز را تضمین میکند. مراحل نصب به شرح زیر است:
انتخاب محل مناسب و ارتفاع استاندارد: محفظه را در محیطی به دور از مسیرهای تجمع شدید آب یا باتلاق‌های محوطه‌ای روی پایه‌های فلزی یا دیوار مستحکم کنید.
استفاده از پایه‌های فاصله دهنده (Spacer): برای جلوگیری از تماس مستقیم بدنه با دیوار یا پایه مرطوب، از پیچ‌های مهار با واشرهای لاستیکی فاصله دهنده در تابلو برق بارانی فلزی استفاده کنید.
ورودی کابل از کف (زیر تابلو): کابل‌های برق را حتماً از سمت کف (پایین تابلو) و با استفاده از گلندهای کابل ضدآب (IP68) وارد کنید تا آب به درون لوله‌ها نفوذ نکند.
بستن صحیح و کنترل قفل‌های درب: پس از سیم‌کشی و مونتاژ قطعات، درب تابلو را بسته و قفل‌های سوییچی یا زبانه فشار قوی را محکم کنید تا گسکت لاستیکی کاملاً فشرده شود.
بازرسی دوره‌ای واشرها: در بازه‌های زمانی مشخص، سلامت لاستیک دور درب را بررسی کنید تا در اثر تابش آفتاب دچار پوسیدگی نشده باشد.
خرید تابلو برق بارانی فلزی و حفاظت مطمئن تجهیزات در فضای باز
اگر در پروژه‌های صنعتی روباز، محوطه‌های کارگاهی، تاسیسات کشاورزی یا سیستم‌های روشنایی فضای آزاد خود با مشکل زنگ‌زدگی بدنه‌ها، نفوذ آب باران و خرابی تجهیزات الکتریکی مواجه هستید و به دنبال بالاترین سطح حفاظت آب‌بندی می‌گردید، همین حالا برای خرید تابلو برق بارانی فلزی اقدام کنید. این تجهیز با سقف شیبدار مهندسی‌شده، بدنه فولادی مقاوم و درجه حفاظت عالی، امنیت کامل سیستم برق شما را در سخت‌ترین شرایط جوی تضمین میکند.
برای استعلام قیمت ابعاد مختلف، دریافت مشاوره تخصصی و ثبت سفارش پروژه، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. دلیل اصلی تعبیه سقف شیبدار در این تابلوها چیست؟
سقف شیبدار مانع از ماندگاری آب باران، برف و گردوغبار روی سقف تابلو شده و از نفوذ تدریجی رطوبت از بالا جلوگیری میکند.
۲. تفاوت درجه حفاظت IP65 در این تابلوها با تابلوهای معمولی چیست؟
استاندارد IP65 نشاندهنده مقاومت کامل در برابر پاشش پرفشار آب از تمام جهات و نفوذناپذیری کامل گردوغبار است که در مدلهای معمولی وجود ندارد.
۳. چرا ورود کابل از قسمت سقف یا دیوارهای جانبی در تابلوهای بارانی توصیه نمی‌شود؟
ورودی کابل از بالا خطر نشت آب به داخل لوله و تجهیزات را به همراه دارد؛ لذا استاندارد مهندسی ایجاب میکند کابل‌ها همیشه از کف هدایت شوند.
۴. برای مناطق بسیار گرم و آفتابی روباز چه نکته‌ای در انتخاب این تابلوها مهم است؟
رنگ الکترواستاتیک مقاوم در برابر UV (اشعه ماوراءبنفش) و استفاده از سایبان دوبل برای جلوگیری از افزایش بیش از حد دمای داخل تابلو بسیار ضروری است.
۵. نقش گسکت سیلیکونی دور درب در شرایط طوفانی چیست؟
گسکت سیلیکونی انعطافپذیر با فشار درب فشرده شده و هرگونه درز احتمالی را مسدود میکند تا باد و باران شدید به درون نفوذ نکند.
