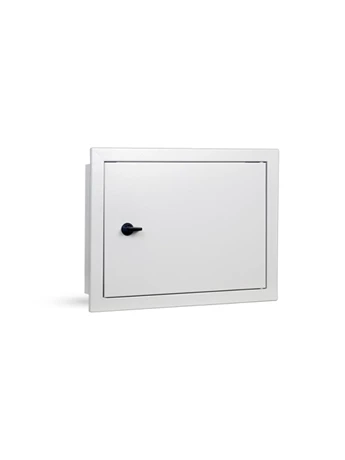

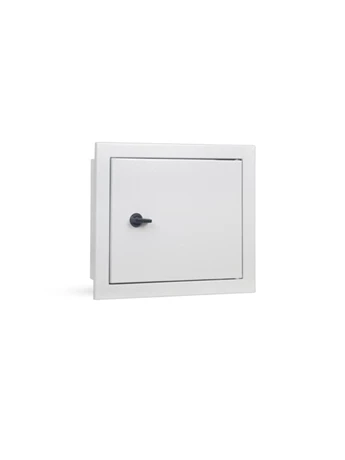

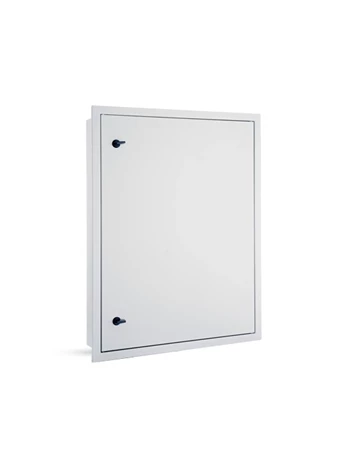

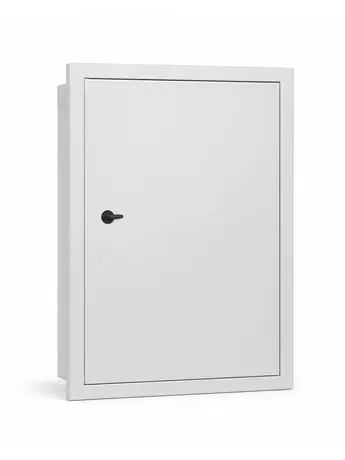

معرفی تابلو برق توکار فلزی
در طراحی مهندسی تاسیسات الکتریکی ساختمان‌های مسکونی، مجتمع‌های تجاری، اداری و پروژه‌های مدرن، زیبایی‌شناسی معماری فضا در کنار نظم‌دهی و ایمنی تجهیزات توزیع برق از اهمیت ویژه‌ای برخوردار است. هنگامی که یک مهندس برق یا تکنسین اجرایی به دنبال محفظه‌ای فلزی برای نصب فیوزها، مینیاتوری‌ها و تجهیزات کنترلی می‌گردد که کاملاً هم‌سطح با دیوار قرار گیرد و از شلوغی بصری سیم‌کشی‌ها جلوگیری کند، انتخاب یک بدنه توکار استاندارد بهترین راهکار به شمار می‌رود.
اگر در اجرای تاسیسات الکتریکی ساختمان خود با چالش کمبود فضا در مشاعات، لزوم حفظ زیبایی دیوارهای داخلی یا عدم انطباق بدنه‌های بی‌کیفیت با استانداردهای نظام مهندسی مواجه هستید، تابلو برق توکار فلزی یکی از تخصصی‌ترین و کاربردی‌ترین گزینه‌ها برای رفع این نیاز است. این محفظه فلزی دیواری با طراحی توکار، ورق فولادی ضخیم و پوشش رنگ کوره‌ای، حفاظت کامل و ایمنی پایدار را برای تجهیزات درون خود به ارمغان می‌آورد. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات فنی، ابعاد و سایزهای متنوع، مدل‌های گوناگون، روش نصب و نکات مهم این تجهیز پرکاربرد بپردازیم تا با دیدی کاملاً مهندسی بهترین انتخاب را داشته باشید.
مشخصات فنی و ویژگی‌های ساختاری تابلوهای توکار فلزی
برای مهندسین و تکنسین‌های واحد برق و تاسیسات، آگاهی از ضخامت ورق فولادی، نوع پوشش رنگ، ساختار فریم و درجه حفاظت پیش از نصب محفظه امری ضروری است. جدول زیر مشخصات فنی استاندارد این محصول را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| نوع محصول | تابلو برق دیواری توکار (Flush Mounted Enclosure) |
| جنس بدنه و فریم | ورق فولادی مبارکه با ضخامت استاندارد و مهندسیشده |
| نوع پوشش رنگ | رنگ پودری الکترواستاتیک تمام‌پلی‌استر کوره‌ای ضدزنگ و ضدخش |
| نوع نصب | توکار (نیاز به ایجاد عمق یا فرورفتگی درون دیوار) |
| سیستم داخلی (مونتاژ) | مجهز به ریل‌های استاندارد مینیاتوری و پلیت فلزی گالوانیزه |
| نوع درب و فریم دور | درب تمام‌فلزی یا طلق‌دار همراه با فریم لبه‌دار برای پوشش برش دیوار |
| سیستم قفل و ایمنی | قفل‌های سوییچی یا زبانه فلزی ربع‌گرد مقاوم |
تحلیل مشخصات فنی:
فریم لبه‌دار پوششی: طراحی لبههای فریم در این تابلو برق توکار فلزی به گونه‌ای است که پس از نصب، فضای برش‌خورده گچ یا آجر دیوار را به طور کامل پوشش داده و ظاهری کاملاً مرتب ایجاد میکند.
پوشش رنگ کوره‌ای الکترواستاتیک: لایه رنگ مقاوم اعمال‌شده در کوره، بدنه فلزی را در برابر رطوبت داخل دیوار و اکسیداسیون تدریجی محافظت می‌نماید.

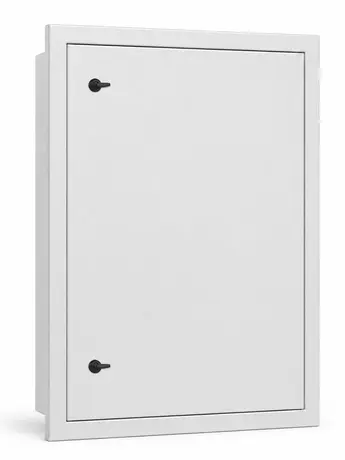

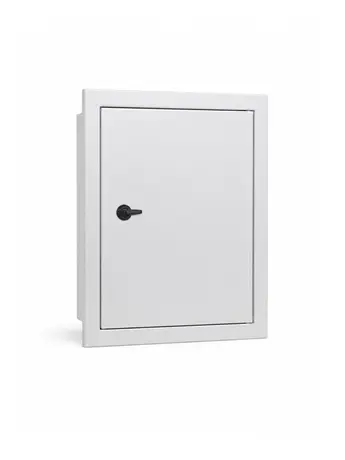

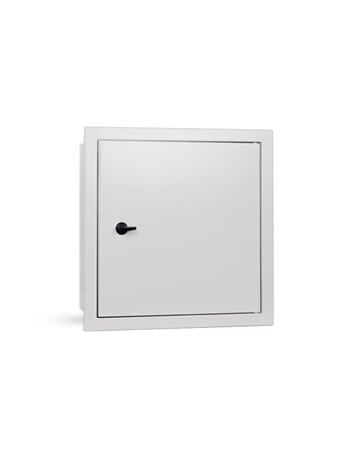

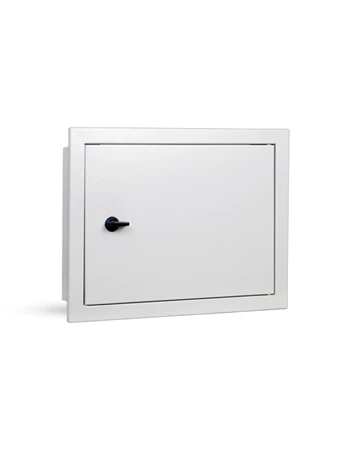

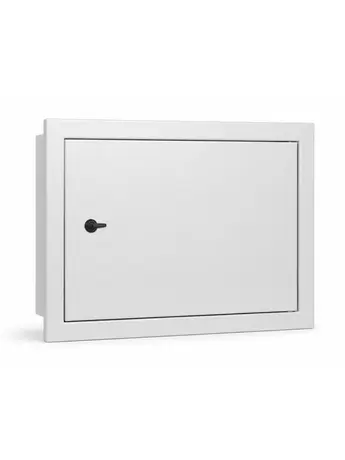

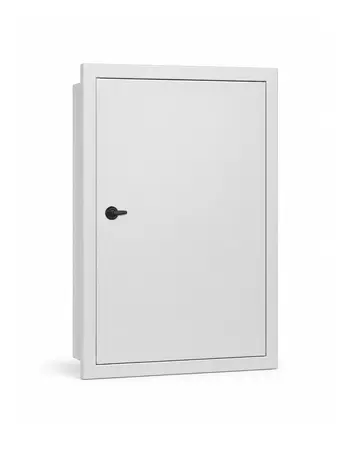

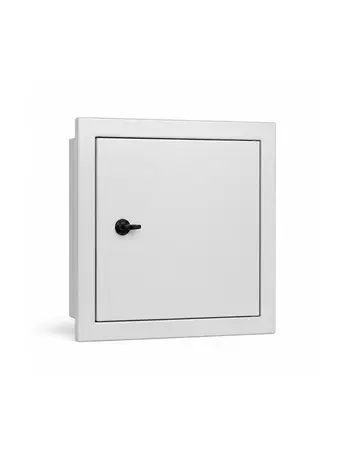

سایزهای مختلف (طول و عرض) تابلو برق توکار فلزی
تنوع در ابعاد و اندازه‌ها کلید اصلی تطبیق محفظه با تعداد کلیدهای مینیاتوری و تجهیزات توزیع است. این محصولات بر اساس طول و عرض (ارتفاع $\times$ عرض بر حسب سانتیمتر) در تیپ‌های استاندارد زیر عرضه می‌شوند:
سایزهای کوچک (تک‌ردیفه مسکونی): ابعاد تقریبی مانند ۲۵×۳۰ یا ۳۰×۴۰ سانتیمتر (مناسب برای واحدهای مسکونی کوچک جهت نصب ۴ تا ۱۲ فیوز مینیاتوری).
سایزهای متوسط (دو‌ردیفه و چند‌تایی): ابعاد رایج مانند ۴۰×۵۰ یا ۵۰×۶۰ سانتیمتر (ایده‌آل برای آپارتمان‌های بزرگ‌تر با امکان نصب کلیدهای محافظ جان و ریل‌های مجزا).
سایزهای بزرگ (چند‌ردیفه نیمه‌صنعتی): ابعاد ۶۰×۸۰ سانتیمتر به بالا (جهت استفاده در ورودی منازل بزرگ، تابلوهای کنتور مجتمع‌ها و تجمیع تایمرها و کنتاکتورها).
انواع مدل‌ها و دسته‌بندی‌های تابلوهای دیواری توکار
این محفظه‌ها بر اساس نوع درب، متریال ساخت فریم و نحوه دسترسی به قطعات داخلی به مدل‌های متنوعی تقسیم می‌شوند:
مدل‌های تمام‌فلزی: دارای درب فلزی یکپارچه که بالاترین میزان استحکام فیزیکی و امنیت را برای تجهیزات درون باکس فراهم میکند.
مدل‌های طلق‌دار (پلی‌کربنات شفاف): مجهز به پنجره مقاوم روی درب که به تکنسین و کاربر اجازه می‌دهد وضعیت قطع و وصل فیوزها و سیگنال‌ها را بدون باز کردن درب مشاهده کند.
مدل‌های آپارتمانی مجهز به شین نول و ارت: نمونه‌های کامل و آماده که دارای شینه‌های برنجی استاندارد داخلی برای تسریع در سیم‌کشی نول و ارت ساختمان هستند.
نحوه نصب، گچ‌کاری و راه‌اندازی تابلو برق توکار
رعایت دقیق اصول اجرایی در دیوارچینی، تراز کردن باکس و رعایت نکات ایمنی، پایداری تجهیز و زیبایی ظاهری کار را تضمین میکند. مراحل نصب به شرح زیر است:
برش و ایجاد فضای حفره در دیوار: با توجه به ابعاد باکس (طول، عرض و عمق)، محل مورد نظر روی دیوار آجر، بلوک یا کناف را با ابزار مناسب برش داده و خالی کنید.
تراز کردن و مهار باکس اصلی: بدنه فلزی تابلو برق توکار فلزی را داخل حفره دیوار قرار داده و با استفاده از تراز، آن را کاملاً افقی و عمودی تنظیم کنید تا لبه باکس هم‌سطح گچ نهایی دیوار شود.
ثابت‌سازی با مصالح یا بست‌های فلزی: اطراف باکس را با ملات گچ یا سیمان (یا پیچ‌های مهار در دیوار کاذب) فیکس کنید تا باکس در جای خود کاملاً محکم شود.
سیم‌کشی و لوله‌گذاری کابل‌ها: لولههای برق و کابل‌های ورودی و خروجی را از ناکاوتهای بالا و پایین وارد باکس کرده و ریل‌ها و فیوزها را مونتاژ کنید.
نصب فریم و درب نهایی: پس از پایان نقاشی و نازک‌کاری دیوار، فریم و درب تابلو را با پیچ‌های مخصوص روی بدنه اصلی نصب کنید.
خرید تابلو برق توکار فلزی و ارتقای زیبایی و ایمنی تاسیسات ساختمان
اگر در پروژه‌های ساختمانی، بازسازی یا تاسیسات مسکونی خود با مشکل کمبود جا، سیم‌کشی‌های نامرتب و بدنه‌های بی‌کیفیت دیواری مواجه هستید و به دنبال بالاترین سطح استاندارد ساخت محفظه توکار می‌گردید، همین حالا برای خرید تابلو برق توکار فلزی اقدام کنید. این تجهیز با بدنه فولادی مقاوم، فریم شکیل له‌دار و رنگ کوره‌ای، نظم، ایمنی و زیبایی را به دیوارهای ساختمان شما هدیه می‌دهد.
برای استعلام قیمت ابعاد مختلف، دریافت مشاوره فنی و ثبت سفارش عمده یا تکی، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. تفاوت اصلی عمق تابلوهای توکار با مدل‌های روکار در چه موردی است؟
تابلوهای توکار نیازمند فضای فرورفته در داخل دیوار (حفره) هستند تا بدنه اصلی پنهان شود، در حالی که مدل‌های روکار کاملاً روی سطح دیوار قرار می‌گیرند.
۲. چگونه میتوان از تاب خوردن یا کج شدن باکس توکار حین گچ‌کاری دیوار جلوگیری کرد؟
قبل از سفت شدن کامل ملات یا گچ اطراف باکس، با استفاده از ابزار تراز و قرار دادن چند پشت‌بند چوبی یا فلزی درون باکس از دفرمگی دیواره‌ها جلوگیری می‌شود.
۳. آیا لبههای فریم این تابلوها توانایی پوشش کامل ترکهای برش دیوار را دارد؟
بله، فریم بیرونی این تجهیزات دارای لبههای پهن مهندسیشده است که به راحتی درزها و لبههای گچبری اطراف حفره را پنهان میکند.
۴. برای دیوارهای کاذب (کناف) آیا میتوان از این مدل تابلوهای توکار استفاده کرد؟
بله، با استفاده از بستها و گیرههای پشتفریمی مخصوص کناف، امکان مهار محکم این باکسها در دیوارهای خشک (Drywall) نیز وجود دارد.
۵. دلیل تعبیه شیارهای تهویه یا ناکاوتهای متعدد در بدنه چیست؟
این شیارها علاوه بر تسهیل ورود لولههای برق از جهات مختلف، به گردش هوا و تخلیه حرارت جزئی فیوزها در کارکرد مداوم کمک میکنند.
