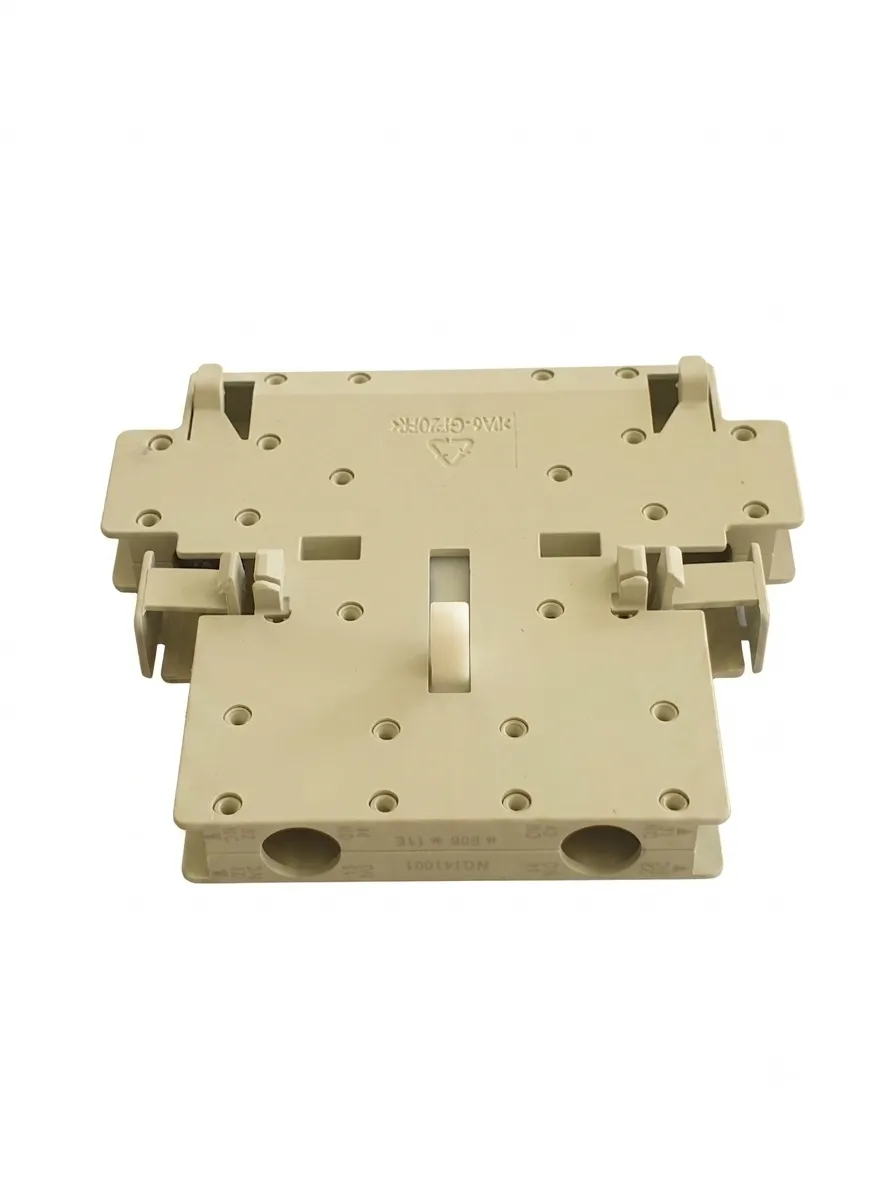

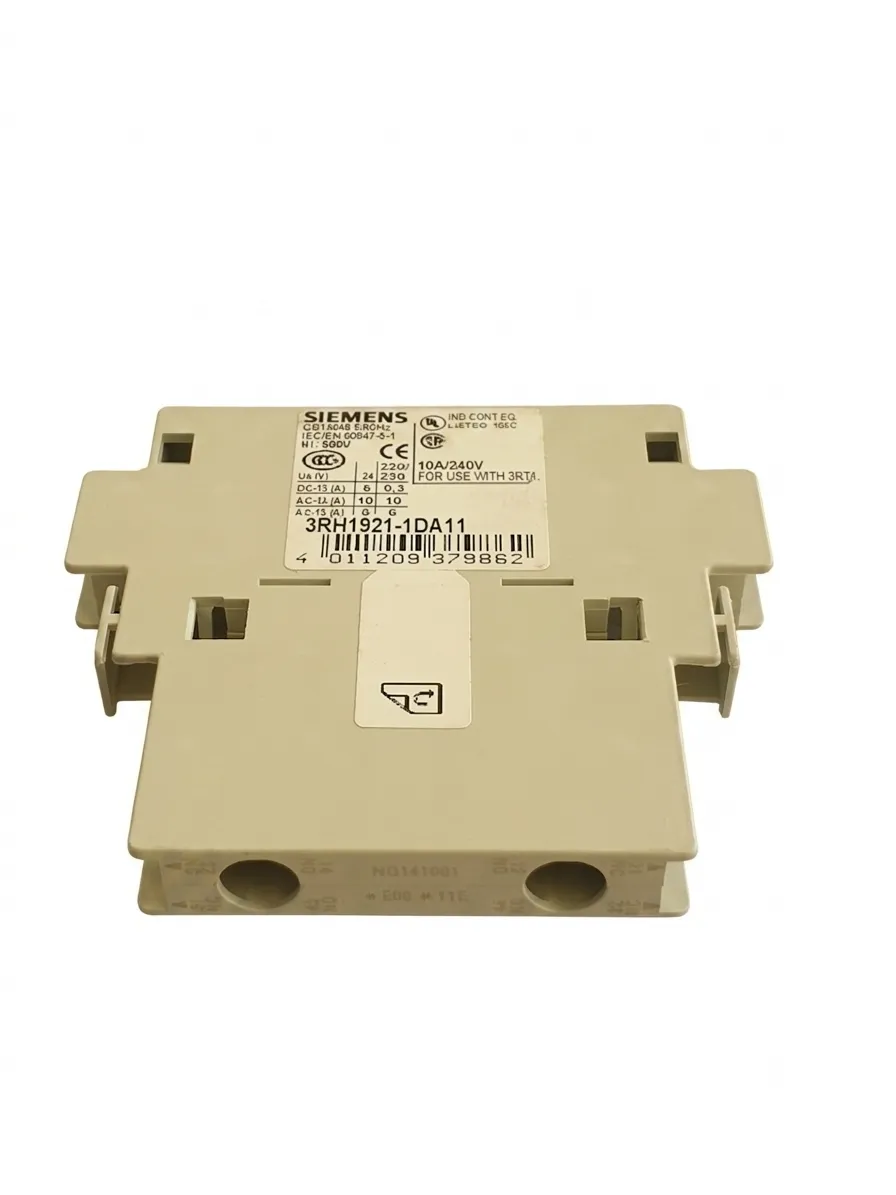

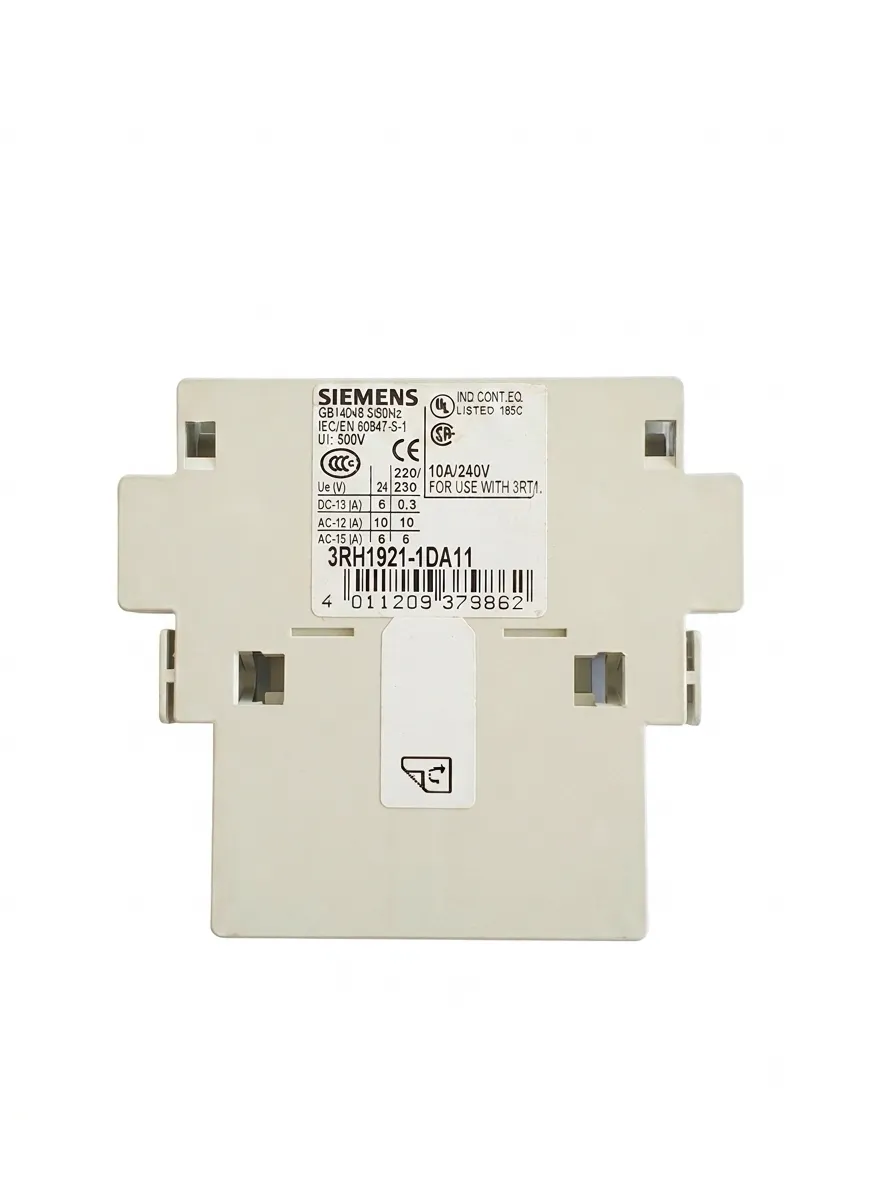

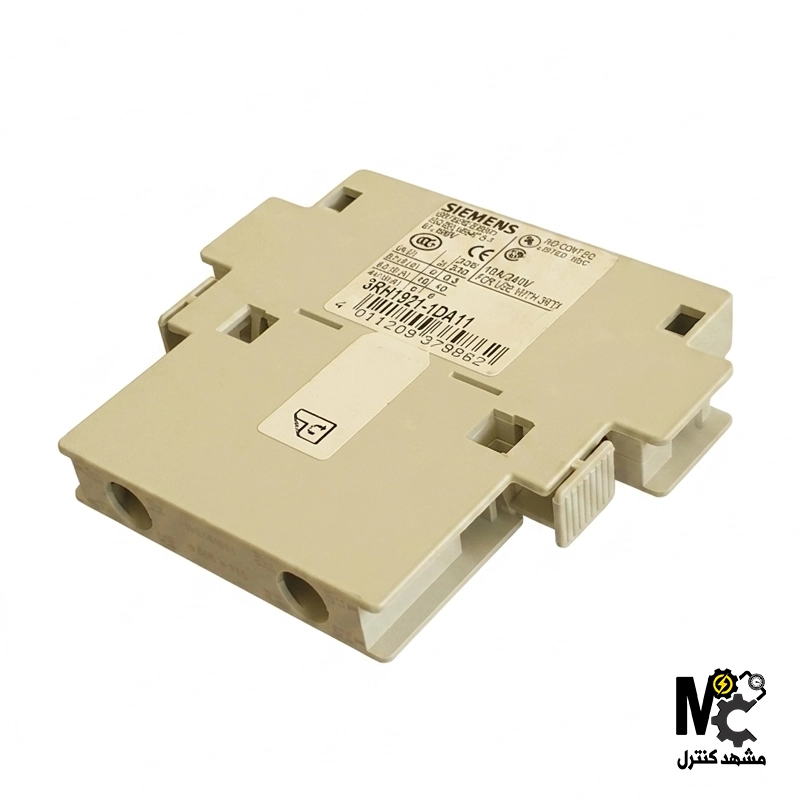

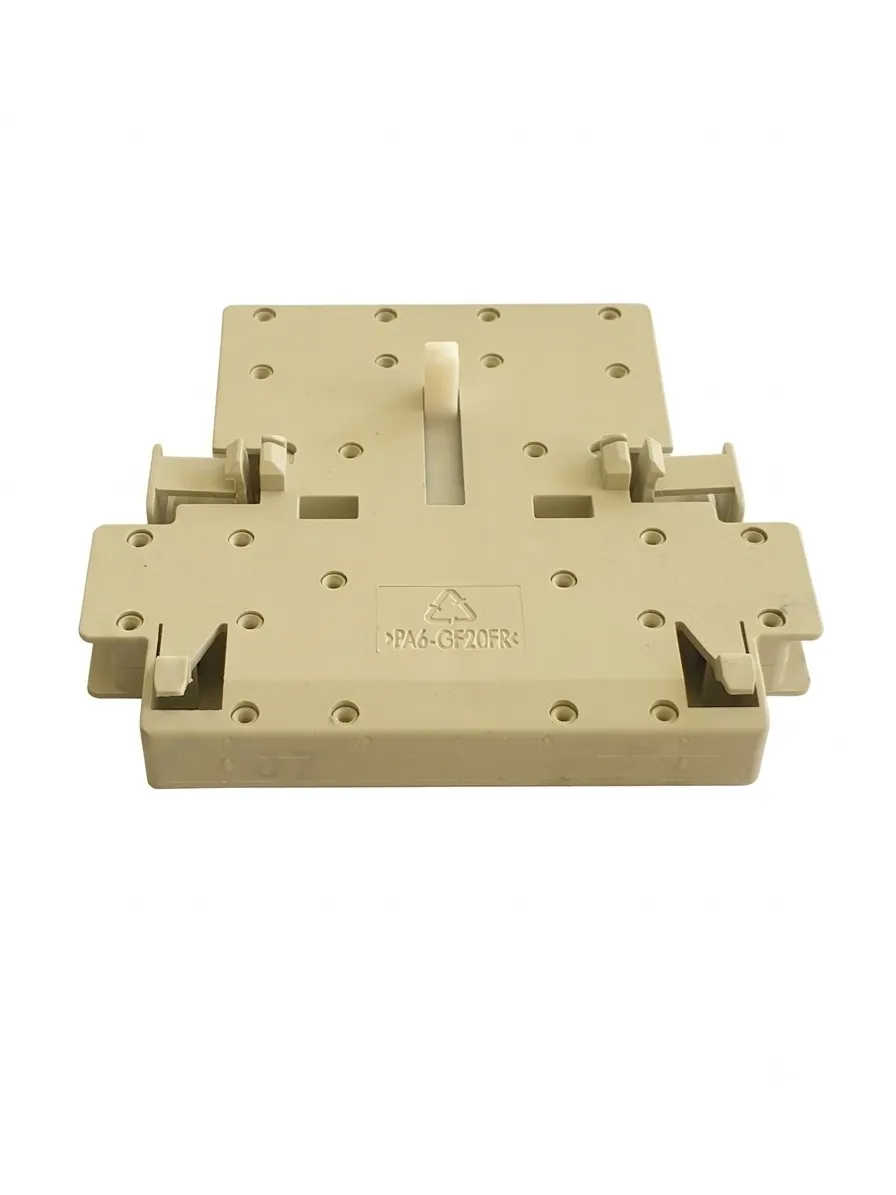

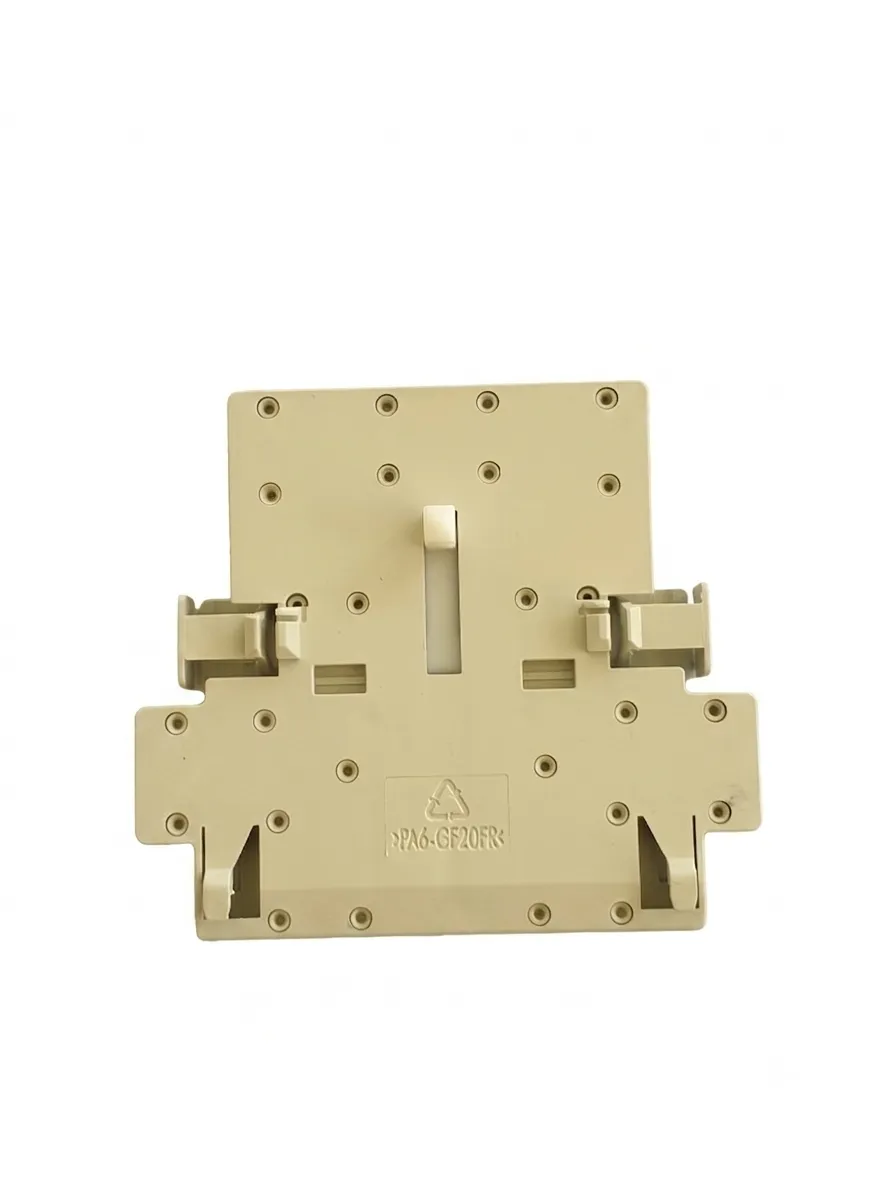

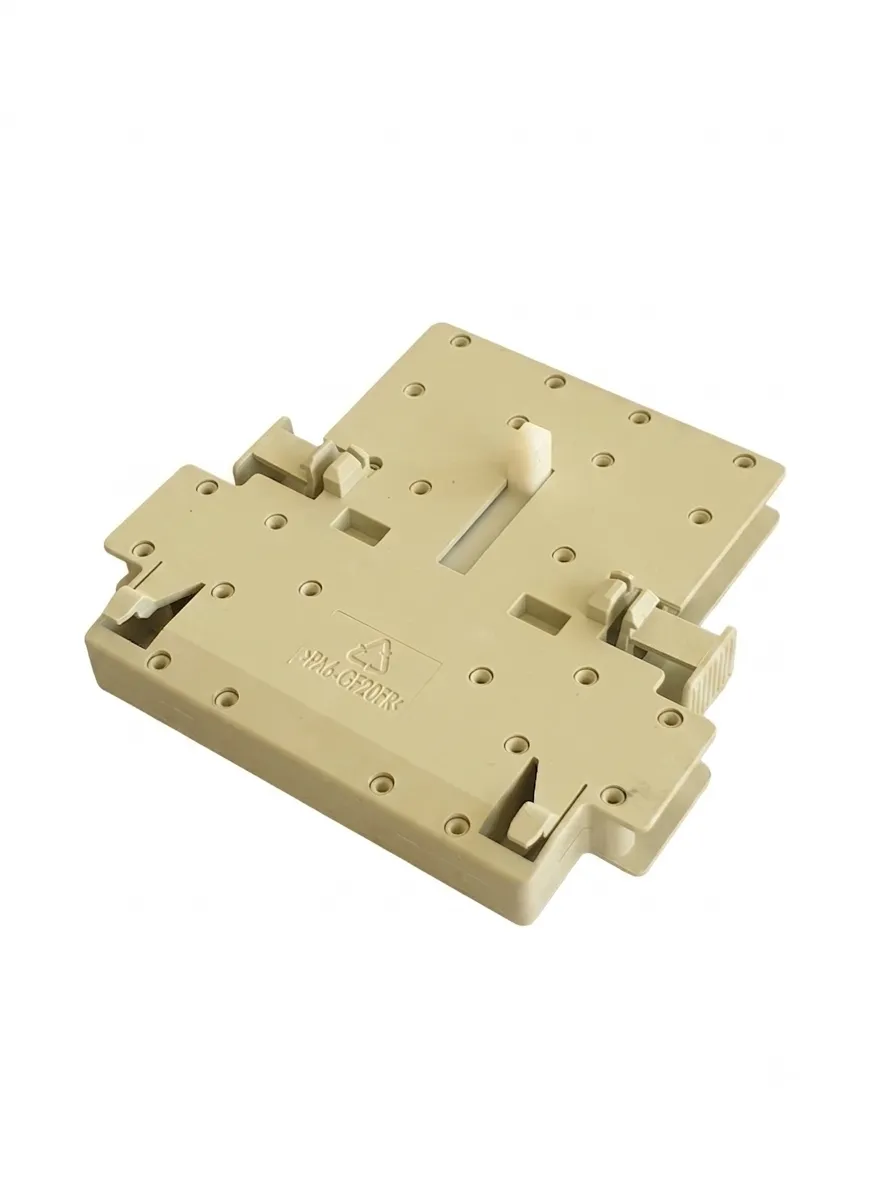

معرفی محصول کنتاکت کمکی 3RH1921-1DA11 زیمنس
در تابلوهای برق فشار ضعـیف صنعتی، مدارهای فرمان اتوماسیون و سیستمهای توزیع قدرت، هماهنگی میان تجهیزات کلزنی اصلی و مدارهای فرمان اهمیت حیاتی دارد. هنگامی که یک کنتاکتور قدرت عمل میکند، سیستم کنترل نیازمند دریافت بازخوردهای لحظهای، ارسال سیگنالهای قفل متقابل (Interlocking) یا راهاندازی چراغهای سیگنال است. در این میان، استفاده از بلوکهای کنتاکت کمکی یا همان کنتاکتهای آوکسلری (Auxiliary Contact Blocks) بهترین راهکار توسعه قابلیتهای مدار فرمان است. در میان برندهای معتبر جهانی فعال در حوزه تجهیزات برق صنعتی، کمپانی آلمانی زیمنس (Siemens) به دلیل استانداردهای مهندسی دقیق، پایداری کنتاکتها و دوام مکانیکی بینظیر، جایگاه نخست را نزد مهندسان و تکنسینهای برق و ابزار دقیق دارد.
اگر در تابلوهای فرمان خود از کنتاکتورهای سری SIRIUS زیمنس استفاده میکنید و نیازمند توسعه پورتهای فرمان هستید، کنتاکت کمکی 3RH1921-1DA11 زیمنس یکی از اصلیترین و کاربردیترین تجهیزات جانبی محسوب میشود. این قطعه به صورت مکانیکی روی بدنه کنتاکتورهای سازگار نصب شده و با تغییر وضعیت بوبین اصلی، مسیرهای فرمان الکتریکی را قطع و وصل میکند. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات، نحوه نصب و نکات خرید این بلوک کنتاکت پرکاربرد بپردازیم.
مشخصات فنی و بررسی کنتاکت کمکی زیمنس مدل 3RH1921-1DA11
برای مهندسان و تکنسینهای واحد نگهداری و تعمیرات (نت)، آگاهی از پارامترهای الکتریکی و آرایش کنتاکتها پیش از تهیه قطعه امری ضروری است. جدول زیر مشخصات فنی استاندارد کنتاکت کمکی 3RH1921-1DA11 زیمنس را به صورت خلاصه نشان میدهد:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | زیمنس (Siemens) |
| کشور سازنده | آلمان / تحت لیسانس کارخانجات معتبر اروپایی |
| سری ساخت | SIRIUS (متناسب با کنتاکتورهای سایز S00 تا S3) |
| نوع تجهیز | بلوک کنتاکت کمکی نصب از روبرو (Front-mounted) |
| آرایش کنتاکتها | ۱ عدد کنتاکت باز (1 NO) + ۱ عدد کنتاکت بسته (1 NC) |
| نوع ترمینال | پیچی (Screw Terminals) استاندارد |
| جریان نامی حرارتی (Ith) | متناسب با استانداردهای کنترل صنعتی (معمولاً 10 آمپر) |
| ولتاژ عایقبندی نامی | تا 690 ولت AC |
| طول عمر مکانیکی | میلیونها سیکل کلیدزنی بدون افت راندمان |
تحلیل مشخصات کلیدی:
ترکیب 1NO و 1NC: حضور همزمان یک کنتاکت در حالت عادی باز (Normally Open) و یک کنتاکت در حالت عادی بسته (Normally Closed) دست طراح مدار فرمان را برای ایجاد منطقهای اینترلاک و فرمان بازباز بسته باز میگذارد.
سازگاری با سری SIRIUS زیمنس: این قطعه با طراحی ماژولار خود به راحتی روی بدنه کنتاکتورهای نسل جدید زیمنس فیکس شده و فضای زیادی از تابلو را اشغال نمیکند.
نحوه نصب و سیمکشی بلوک کنتاکت کمکی زیمنس
رعایت اصول نصب مکانیکی و سفت کردن استاندارد پایانهها، از ایجاد مقاومت تماسی و قطعیهای ناخواسته در مدار فرمان جلوگیری میکند. مراحل نصب به شرح زیر است:
قطع کامل جریان برق تابلو: پیش از هرگونه اقدام روی تجهیزات تابلویی، از قطع بودن کلید اصلی و فاقد برق بودن مدار فرمان اطمینان حاصل کنید.
نصب مکانیکی روی کنتاکتور: کنتاکت کمکی 3RH1921-1DA11 زیمنس را با توجه به جهتگیری خارها، روی بخش جلویی کنتاکتور اصلی قرار داده و با فشار ملایم جا بزنید تا مکانیزم چفتشدن (Snap-on) کامل شود.
آمادهسازی کابلهای فرمان: سر سیمهای کنترلی را به اندازه استاندارد لخت کرده و در صورت نیاز از وایرشوهای مناسب برای اتصال پیچی استفاده کنید.
سیمکشی ترمینالها: کابلهای مدار فرمان را به ترمینالهای شمارهگذاریشده کنتاکت باز (NO) و بسته (NC) متصل کرده و پیچهای ترمینال را با گشتاور استاندارد سفت کنید تا از شل شدن در اثر ارتعاشات صنعتی جلوگیری شود.
تست عملکردی نهایی: پس از اتمام سیمکشی، با دستور دستی به کنتاکتور، عملکرد تغییر وضعیت کنتاکتها را توسط مولتیمتر یا الایدیهای مانیتورینگ تایید کنید.
خرید کنتاکت کمکی 3RH1921-1DA11 زیمنس و ارتقای استاندارد تابلوهای فرمان
اگر در تابلوهای توزیع، مدارهای اتوماسیون یا خطوط تولید خود نیازمند توسعه پورتهای فرمان، ایجاد اینترلاکهای ایمنی مطمئن و استفاده از قطعات اورجینال باکیفیت هستید، انتخاب کنتاکت کمکی 3RH1921-1DA11 زیمنس بهترین تصمیم مهندسی برای شماست. این قطعه اصیل آلمانی با کنتاکتهای آلیاژی دقیق و بدنه مقاوم در برابر حرارت، پایداری و امنیت کامل را به مدارهای فرمان شما تزریق میکند.
برای استعلام قیمت روز، دریافت مشاوره فنی جهت تطابق کد قطعه با کنتاکتورهای موجود در پروژه و ثبت سفارش سریع، هماکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. مفهوم عبارت 1NO + 1NC روی بدنه این کنتاکت کمکی چیست؟
به این معناست که این بلوک شامل دو کنتاکت مجزاست؛ یکی به صورت پیشفرض باز (Normally Open) و دیگری به صورت پیشفرض بسته (Normally Closed) عمل میکند.
۲. آیا این مدل روی کنتاکتورهای قدیمی زیمنس نیز نصب میشود؟
این مدل به طور اختصاصی برای هماهنگی با نسل جدید کنتاکتورهای سری SIRIUS زیمنس طراحی شده است و روی بدنه آنها فیکس میشود.
۳. تفاوت نصب از روبرو با نصب از بغل در کنتاکتهای کمکی چیست؟
مدلهای نصب از روبرو (Front-mounted) روی پیشانی کنتاکتور سوار میشوند و فضای عرضی تابلو را اشغال نمیکنند، در حالی که مدلهای جانبی در دو طرف نصب میشوند.
۴. حداکثر جریان قابل عبور از کنتاکتهای کمکی زیمنس چقدر است؟
این کنتاکتها برای مدارهای فرمان و سیگنال طراحی شدهاند و معمولاً جریانهای حرارتی تا سقف ۱۰ آمپر را به صورت استاندارد تحمل میکنند.
۵. دلیل داغ شدن یا تغییر رنگ ترمینالهای پیچی این قطعه چیست؟
شل بودن پیچ ترمینالها، استفاده از کابلهای نامناسب یا عبور جریانی فراتر از ظرفیت طراحیشده از علل اصلی این پدیده است.
۶. آیا امکان نصب همزمان چند بلوک کنتاکت روی یک کنتاکتور وجود دارد؟
بله، بسته به مدل و ظرفیت کنتاکتور اصلی زیمنس، میتوان بلوکهای اضافی را طبق کاتالوگ سازنده روی هم یا در طرفین نصب کرد.
۷. جنس کنتاکتهای داخلی این تجهیز از چیست؟
برای جلوگیری از اکسیداسیون و ایجاد مقاومت تماسی پایین، از آلیاژهای نقره باکیفیت صنعتی در ساخت کنتاکتها استفاده شده است.
۸. چرا گاهی کنتاکت بسته (NC) پس از تحریک کنتاکتور باز نمیشود؟
چسبندگی مکانیکی به دلیل کارکرد طولانیمدت، اضافهبار الکتریکی یا خرابی فنر داخلی بلوک از عوامل بروز این مشکل است.
۹. شرایط نگهداری و انبارداری این قطعات الکترومکانیکی چگونه است؟
باید در محیطی خشک، به دور از رطوبت بالا، گردوغبار صنعتی شدید و گازهای خورنده نگهداری شوند.
۱۰. چگونه میتوان اصالت قطعات زیمنس را در بازار تشخیص داد؟
بررسی کیفیت چاپ لیزری روی بدنه، پارتنامبر دقیق استاندارد، هولوگرام شرکت و خرید از تامینکنندگان معتبر تجهیزات برق صنعتی.
