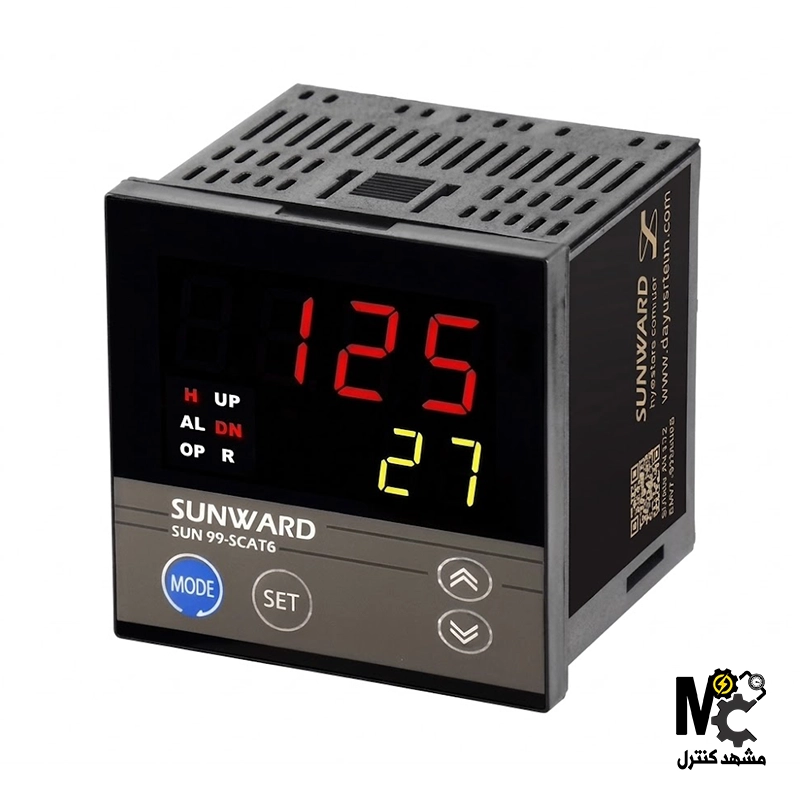

معرفی و بررسی تخصصی کنترلر سنگ شکن SCAT6 سانوارد
در معدن‌کاری، خطوط خردایش سنگ، کارخانجات تولید شن و ماسه و صنایع فرآوری مواد معدنی، ماشین‌آلات سنگشکن (مانند سنگ‌شکن‌های کوبیت، هیدروکن و فک) تحت فشارهای مکانیکی سنگین و بارهای متغیر قرار دارند. یکی از بزرگ‌ترین چالش‌های مهندسان نگهداری و تعمیرات (نت) و تکنسین‌های خطوط خردایش، گیر کردن سنگ‌های درشت، گیرپاژ الکتروموتورها، و اعمال بار اضافی (Overload) بر روی فیدر و سنگشکن اصلی است. اگر سیستم تغذیهکننده (فیدر) بدون توجه به میزان بار زیر سنگشکن به کار خود ادامه دهد، آسیب‌های شدید به تسمه‌ها، شافت‌ها و سوختن موتور اصلی حتمی خواهد بود.
برای جلوگیری از این خسارات سنگین کارگاهی و اتوماتیک‌سازی خطوط خردایش، استفاده از کنترلر سنگ شکن SCAT6 سانوارد یک راهکار حیاتی و مهندسی محسوب میشود. این سیستم کنترل ماشین سنگ شکن SUNWARD با پایش مداوم جریان مصرفی الکتروموتور اصلی سنگشکن، به صورت هوشمند و خودکار سرعت یا قطع و وصل فیدر تغذیهکننده را مدیریت میکند. در این مقاله تخصصی قصد داریم به بررسی صفر تا صد مشخصات فنی، اقلام همراه، روش نصب و تنظیمات، و نکات کاربردی این تجهیز پرقدرت بپردازیم تا با دیدی کاملاً مهندسی، راندمان خطوط خردایش خود را به حداکثر برسانید.
مشخصات فنی و پارامترهای ساختاری کنترلر سنگ شکن SCAT6 سانوارد
تسلط بر بازه ورودی جریان، نوع خروجیهای رلهای، ولتاژ تغذیه و توابع زمان‌بندی هوشمند پیش از نصب تجهیز در تابلو برق اصلی خط خردایش الزامی است. جدول زیر ویژگی‌های فنی شاخص این سیستم کنترلی را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| برند و مدل دستگاه | سانوارد (SUNWARD) / مدل SCAT6 |
| نوع تجهیز | کنترلر هوشمند بار و جریان خطوط خردایش (سنگشکن) |
| ورودی نمونهبرداری جریان | اتصال به ترانس جریان (CT) استاندارد ۵ آمپری الکتروموتور اصلی |
| بازه نظیم جریان بار (Set Current) | قابل برنامه‌ریزی متناسب با جریان نامی موتور اصلی سنگشکن |
| ولتاژ تغذیه دستگاه | ۲۲۰ ولت متناوب (220V AC) / ۵۰ هرتز |
| تعداد و نوع خروجی‌ها | دارای رله‌های فرمان مستقل برای کنترل فیدر و اعلام هشدار (Alarm) |
| توابع زمان‌بندی (Delay Time) | زمان تاخیر در وصل (Start Delay) و زمان تاخیر در قطع (Overload Delay) |
| نمایشگر و رابط کاربری | سون‌سگمنت دیجیتال پرنور جهت نمایش جریان لحظه‌ای و پارامترها |
| نوع نصب | توکار تابلویی (Panel Mount) با فریم مقاوم صنعتی |
تحلیل ویژگی‌های تخصصی:
کنترل هوشمند فیدر (Auto Feeding Control): این سیستم کنترل ماشین سنگ شکن SUNWARD به محض افزایش جریان موتور سنگشکن از حد مجاز، فیدر را متوقف یا کند میکند تا بار اضافی تخلیه شود؛ سپس با بازگشت جریان به حالت نرمال، تغذیه بار مجدداً به صورت خودکار از سر گرفته میشود.
پایش لحظه‌ای جریان: نمایشگر دیجیتال پرنور دستگاه به اپراتور اجازه می‌دهد تا میزان بارامپر واقعی موتور سنگشکن را حین کارکرد پایش کرده و زیر فشار رفتن دستگاه را پیش‌بینی کند.
محتویات سفارش و اقلام همراه سیستم کنترل سانوارد
هنگامی که این پکیج کنترلی اصل را از توزیعکنندگان معتبر اتوماسیون صنعتی و تجهیزات معدنی تهیه می‌کنید، بستهبندی شرکتی شامل اقلام زیر است:
۱ عدد دستگاه کنترلر سنگ شکن SCAT6 سانوارد با محفظه مقاوم تابلویی.
گیره‌ها و بست‌های مهار مکانیکی جهت فیکس کردن بدنه روی کادر تابلویی.
واشر لاستیکی آببندی ضدغبار دور فریم برای جلوگیری از نفوذ گردوغبار سنگ و خاک به داخل تابلو.
دفترچه راهنمای جامع کالیبراسیون و تنظیمات آمپر به همراه دیاگرام کامل سیم‌کشی (Wiring Diagram).
نحوه نصب، سربندی و تنظیمات کنترلر سنگ شکن SCAT6 سانوارد
اجرای اصولی نصب مکانیکی و سیم‌کشی سیگنال‌های جریانی، کارکرد بدون خطای سیستم در شرایط پر لرزش و غبارآلود معدنی را تضمین میکند. مراحل نصب به شرح زیر است:
برش روی درب تابلو برق: بر اساس ابعاد استاندارد پشت دستگاه، برشی مستطیلی روی درب تابلو برق اصلی خط خردایش ایجاد کرده و بدنه کنترلر را جا بزنید.
فیکس کردن بدنه با بست‌های جانبی: بست‌های مهار را از پشت محکم کنید تا لرزشهای شدید کارگاه باعث جابه‌جایی دستگاه نشود.
سیم‌کشی ورودی ترانس جریان (CT): خروجی ثانویه ترانس جریان (S1 و S2) که روی یکی از فازهای الکتروموتور اصلی سنگشکن نصب شده است را به ترمینال‌های ورودی جریانی کنترلر متصل کنید.
سیم‌کشی تغذیه و مدار فرمان: تغذیه ۲۲۰ ولت دستگاه را متصل کرده و کنتاکت رله فرمان فیدر را در مسیر مدار استارت/استوپ کنتاکتور فیدر (یا ورودی اینورتر فیدر) قرار دهید.
تنظیم پارامترهای آمپر و زمان:
جریان نامی و حداکثر (Overload Level): مقدار جریانی که فیدر باید در آن متوقف شود را ست کنید.
تاخیر استارت (Start Delay): زمانی برای بی‌اطرادی جریان راهاندازی اولیه موتور (Inrush Current) تعیین کنید تا دستگاه دچار خطای کاذب نشود.
تاخیر قطع (Cut Delay): زمان کوتاهی برای نادیده گرفتن نوسانات لحظه‌ای بار تنظیم نمایید.
خرید کنترلر سنگ شکن SCAT6 سانوارد و افزایش راندمان خطوط خردایش
اگر در کارخانجات شن و ماسه، معادن یا خطوط خردایش خود با چالش گیرپاژ سنگشکن، سوختن الکتروموتورهای سنگین، پارگی تسمه‌ها و اتلاف وقت اپراتورها مواجه هستید و به دنبال یک سیستم اتوماسیون هوشمند، دقیق و باکیفیت می‌گردید، همین حالا برای خرید کنترلر سنگ شکن SCAT6 سانوارد اقدام کنید. این کنترلر سنگ شکن SCAT6 سانوارد با پایش هوشمند جریان و مدیریت خودکار فیدر، طول عمر تجهیزات را افزایش داده و استپ‌های ناخواسته خط تولید شما را به حداقل می‌رساند.
جهت دریافت مشاوره فنی، استعلام قیمت به‌روز و ثبت سفارشات عمده یا تکی، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. وظیفه اصلی کنترلر SCAT6 سانوارد در خط خردایش چیست؟
این دستگاه جریان مصرفی موتور اصلی سنگشکن را میسنجد و در صورت بروز بار اضافی، فیدر تغذیهکننده را متوقف میکند تا از استهلاک و سوختن موتور جلوگیری شود.
۲. آیا برای استفاده از این دستگاه نیاز به ترانس جریان (CT) جداگانه است؟
بله، نمونهبرداری جریان دستگاه از طریق ثانویه ۵ آمپری یک ترانس جریان متناسب با توان موتور سنگشکن انجام میشود.
۳. منظور از زمان تاخیر راهاندازی (Start Delay) در تنظیمات دستگاه چیست؟
این تاخیر باعث میشود جریان بالای اولیه حین استارت موتور سنگشکن توسط کنترلر نادیده گرفته شده و فیدر بیمورد قطع نشود.
۴. آیا این کنترلر امکان اتصال به اینورتر (VFD) فیدر را جهت تغییر سرعت دارد؟
بله، خروجیهای فرمان رلهای دستگاه میتوانند به ورودیهای دیجیتال اینورتر متصل شوند تا به جای قطع کامل، سرعت فیدر را هنگام زیر بار رفتن سنگشکن کاهش دهند.
۵. در صورت بروز گیرپاژ مکانیکی کامل سنگشکن، دستگاه چه نقشی ایفا میکند؟
کنترلر با تشخیص جهش ناگهانی جریان، بلافاصله خروجی فیدر را قطع کرده و رله آلارم یا آژیر خطر را فعال می‌سازد.
۶. آیا این تجهیز در برابر لرزشهای شدید و گردوغبار محیطهای معدنی مقاوم است؟
بله، بدنه صنعتی و واشر آببندی آن برای کارکرد در شرایط سخت معادن و کارخانجات شن و ماسه طراحی شده است.
۷. نحوه عملکرد دستگاه پس از فروکش کردن بار اضافی سنگشکن چگونه است؟
با بازگشت جریان موتور اصلی به محدوده نامی و ایمن، دستگاه پس از طی زمان تاخیر تنظیمی، فیدر را به صورت خودکار روشن میکند.
۸. آیا امکان تنظیم ضریب CT در منوی دستگاه وجود دارد؟
بله، در منوی دستگاه امکان وارد کردن ضریب ترانس جریان (مثلاً 200/5 یا 400/5) وجود دارد تا مقدار جریان نمایش‌داده‌شده دقیقاً با آمپر واقعی موتور تطبیق داشته باشد.
۹. آیا تنظیمات آمپری و زمان‌بندی دستگاه با قطع برق پاک می‌شوند؟
خیر، این کنترلر دارای حافظه غیرفرار است و تمامی پارامترهای تنظیمی حین قطع برق کاملاً محفوظ باقی می‌مانند.
۱۰. مهمترین فاکتورها برای تشخیص اصالت کنترلر سنگ شکن سانوارد کدامند؟
بررسی پلاک مشخصات فنی، حکاکی لوگوی سانوارد، کیفیت بستهبندی اورجینال شرکتی، هولوگرام اصالت و تهیه از توزیعکنندگان معتبر اتوماسیون صنعتی و تجهیزات معدنی.
