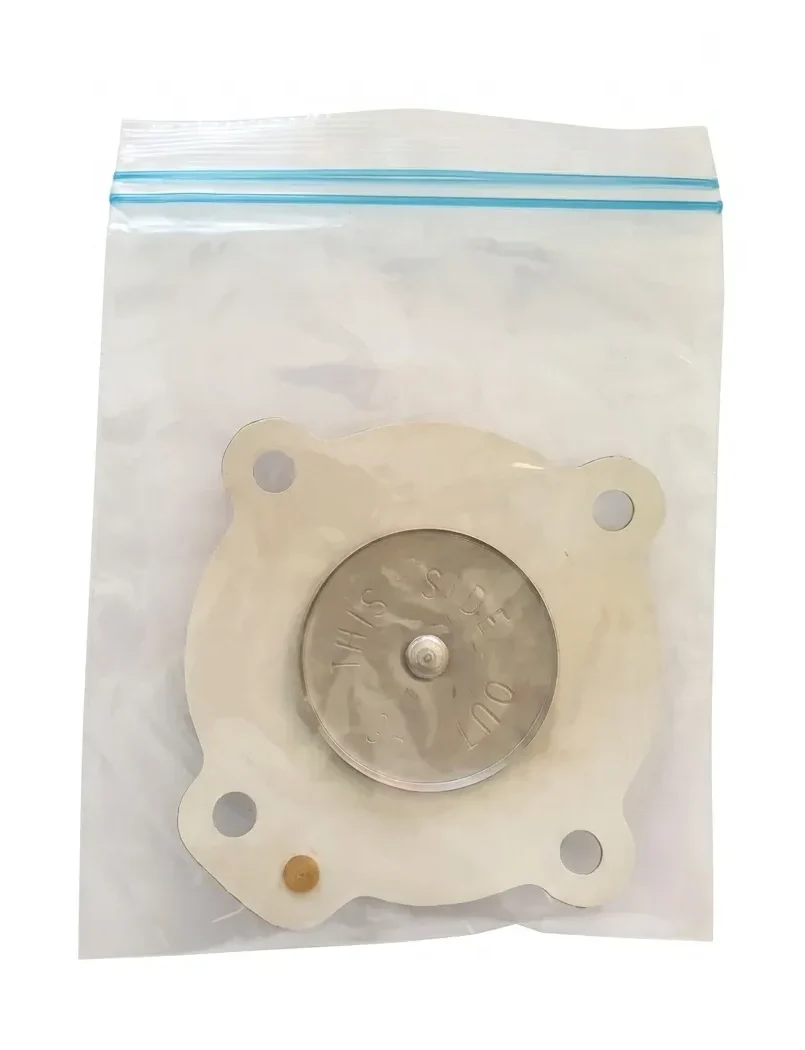

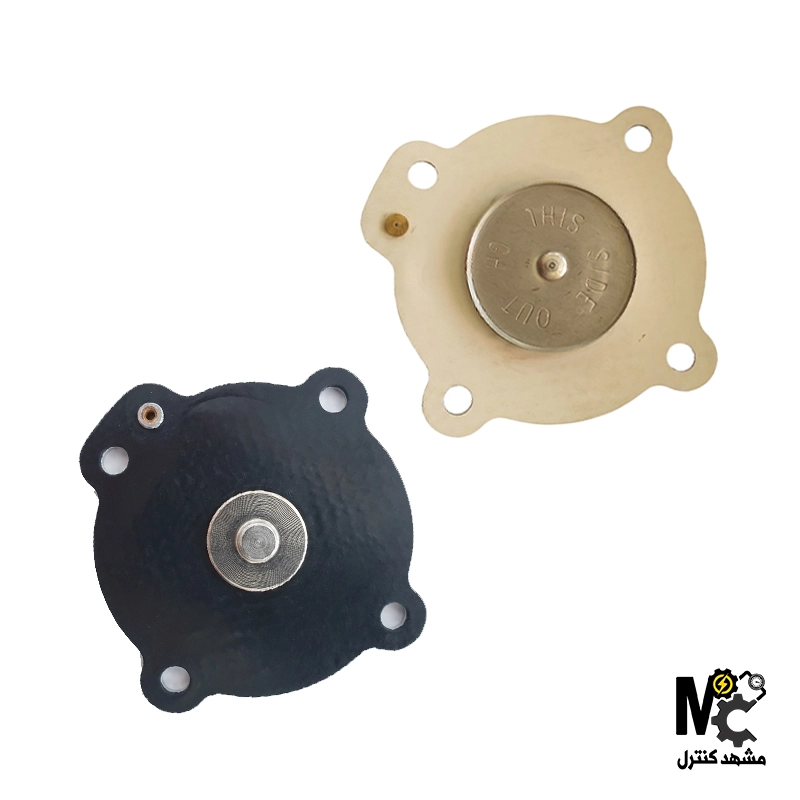

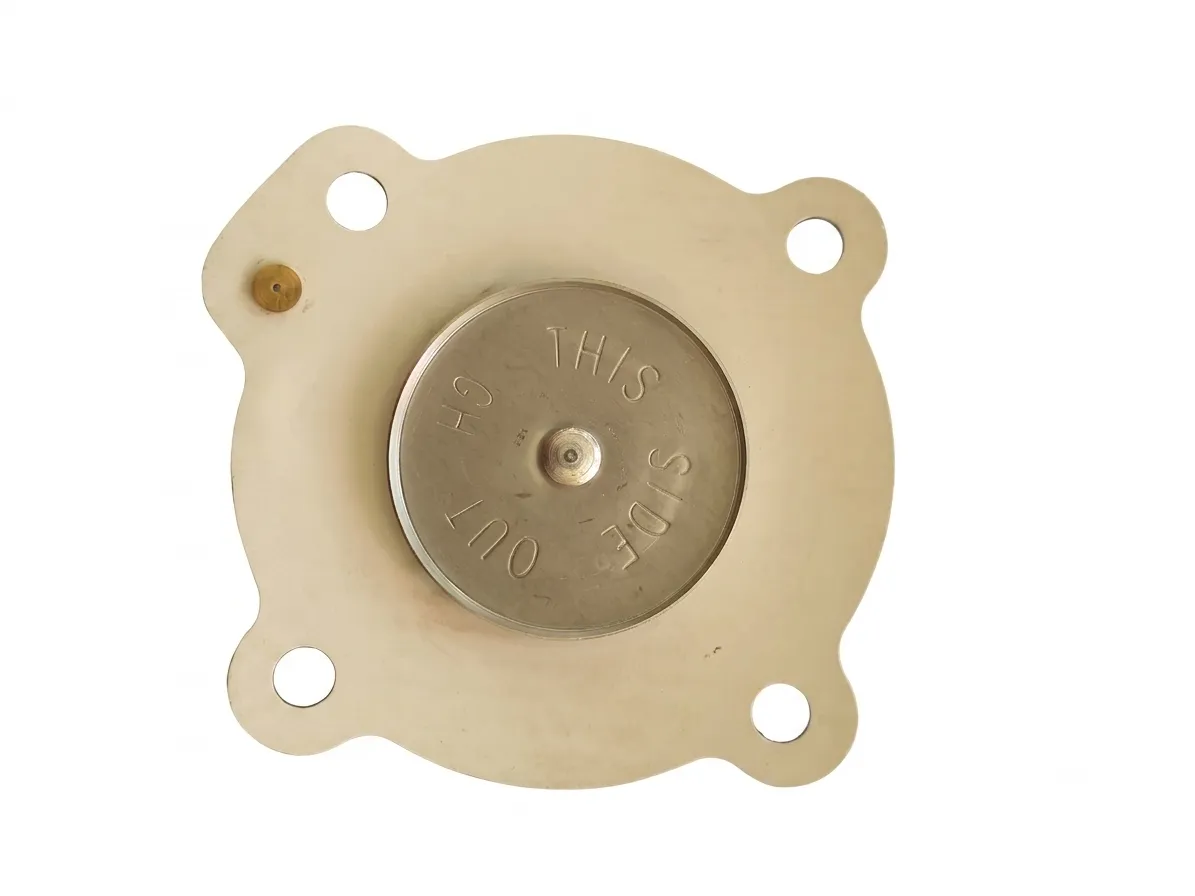

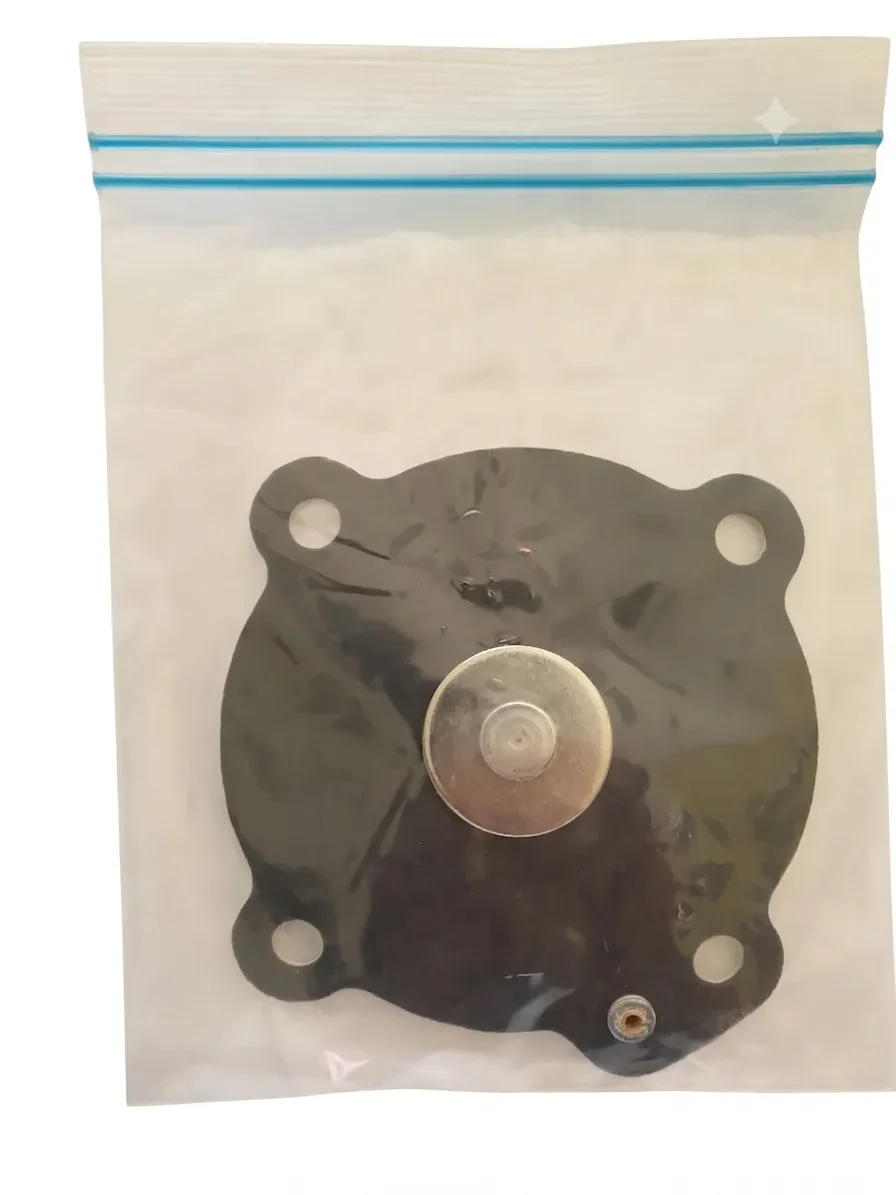

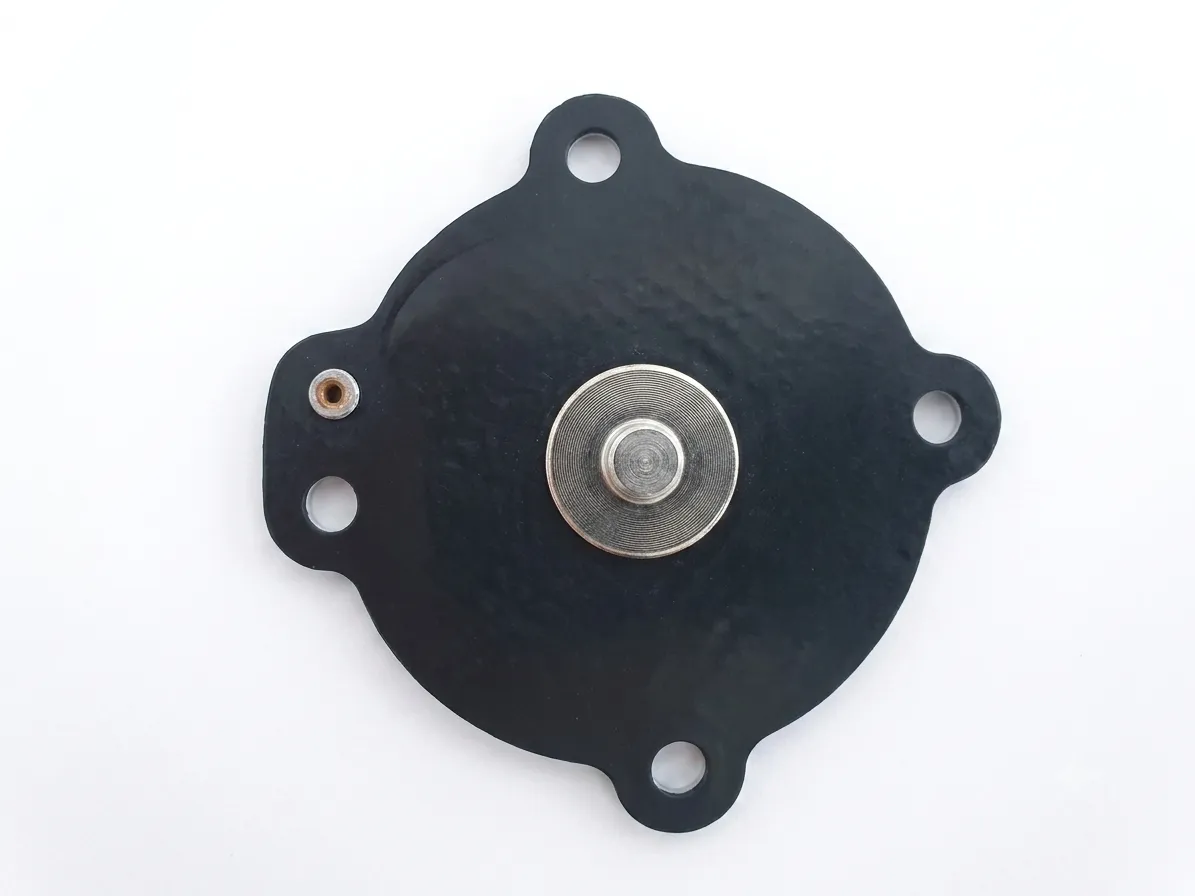

معرفی محصول دیافراگم شیر بک فیلتر ASCO
در سیستمهای غبارگیر صنعتی، بگفیلترها و سامانههای فیلتراسیون هوا در کارخانجات سیمان، فولاد، صنایع داروسازی و معدنی، پاکسازی مداوم کیسههای فیلتر اهمیت حیاتی دارد. برای تمیز کردن کیسهها و حذف ذرات معلق، از پالسهای پرفشار هوای فشرده استفاده میشود که توسط شیرهای برقی مخصوص موسوم به پالس جِت یا شیر بکفیلتر کنترل میشوند. در قلب این شیرهای پنوماتیک، یک قطعه الاستومری انعطافپذیر قرار دارد که وظیفه باز و بسته کردن مسیر هوای فشرده را با سرعتی باورنکردنی بر عهده دارد. در میان برندهای برتر جهانی، محصولات کمپانی آمریکایی آسکو (ASCO) به دلیل کیفیت ساخت بینظیر، دوام مکانیکی فوقالعاده و راندمان بالا در شرایط سخت کاری، استانداردهای صنعتی را تعیین میکنند.
مشخصات فنی و بررسی دیافراگم شیر پالس جت آسکو
برای مهندسین و تکنسینهای واحد نگهداری و تعمیرات (نت)، آگاهی از متریال ساخت و پارامترهای ابعادی پیش از تهیه قطعه امری ضروری است. جدول زیر مشخصات فنی استاندارد دیافراگم شیر بک فیلتر ASCO را به صورت خلاصه نشان میدهد:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | آسکو (ASCO / Joucomatic) |
| کشور سازنده | ایالات متحده آمریکا / تحت لیسانس اروپا |
| نوع تجهیز | دیافراگم یدکی شیر پالس جت (Pulse Jet Valve Diaphragm) |
| متریال ساخت | الاستومرهای مهندسیشده (نظیر نئوپرن تقویتشده یا وایتون بر اساس مدل) |
| نوع عملکرد | انعطافپذیر با بازگشت سریع فنری برای ایجاد موج پالس هوا |
| مقاومت دمایی | متغیر از منفی ۴۰ تا مثبت ۱۰۰ درجه سانتیگراد (بسته به نوع متریال) |
| فشار کاری مجاز | تحمل فشار کاری بالا تا ۸.۵ الی ۱۰ بار |
| سازگاری | قابل نصب روی سریهای مختلف شیرهای پالس ASCO (مانند سری G353 یا SCG) |
تحلیل مشخصات کلیدی:
متریال الاستومری تقویتشده: ترکیب لاستیک صنعتی با لایههای الیاف مقاوم، از پارگی یا دفرمگی دیافراگم در اثر ضربات مکرر هوای فشرده جلوگیری میکند.
انعطاف و حافظه مکانیکی بالا: این قطعه پس از هر بار تزریق پالس هوا، به سرعت به حالت اولیه بازمیگردد تا از هدررفت فشار مخزن هوای فشرده (Header Tank) جلوگیری شود.
نحوه نصب و تعویض دیافراگم شیر بک فیلتر ASCO
تعویض اصولی این قطعه نیازمند دقت بالا در باز کردن درپوش شیر و رعایت نکات ایمنی پنوماتیک است. مراحل تعویض به شرح زیر است:
تخلیه کامل فشار هوا: پیش از هرگونه اقدام، شیر اصلی هوای فشرده مخزن را ببندید و هوای حبسشده در هدرتانک را کاملاً تخلیه کنید تا خطرات ناشی از پرتاب قطعات به صفر برسد.
باز کردن درپوش شیر: پیچهای آلن یا مهرههای روی درپوش فوقانی بدنه شیر پالس را با احتیاط باز کرده و کاور فلزی را بردارید.
خارج کردن قطعه فرسوده: دیافراگم شیر بک فیلتر ASCO کهنه را به همراه فنر داخلی خارج کنید. مراقب باشید دیوارههای داخلی بدنه آلومینیومی شیر دچار خط و خش نشوند.
تمیزکاری سطح نشیمنگاه: لبهها و سطح داخلی شیر را کاملاً از هرگونه ذرات غبار، روغن یا رسوبات پاک کنید تا نشتی هوا رخ ندهد.
جایگذاری دیافراگم جدید: قطعه اورجینال جدید را به همراه فنر مربوطه در جایگاه خود دقیقاً منطبق بر حفرهها قرار داده، درپوش را فیکس کرده و پیچها را به صورت ضربدری محکم کنید.
خرید و بهینهسازی سیستم غبارگیر صنعتی
اگر در سیستم بگفیلتر کارخانه خود با کاهش راندمان غبارزدایی، صدای غیرعادی شیرها یا مصرف بیش از حد هوای فشرده مواجه هستید و قصد دارید بدون تعویض کل بدنه شیر، راندمان خط را احیا کنید، خرید دیافراگم شیر بک فیلتر ASCO بهترین و اقتصادیترین راهکار مهندسی است. این قطعه اورجینال با دوام ساختاری بالا، پالسهای قدرتمند و بدون نشتی را برای پاکسازی کیسهها تضمین میکند.
برای استعلام قیمت بهروز، دریافت مشاوره فنی جهت انطباق کد قطعه با مدل شیر پالس خود و ثبت سفارش سریع، هماکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. اصلیترین نشانه خرابی دیافراگم در شیرهای پالس جت چیست؟
ضعیف شدن شدت پالس هوا، شنیده شدن صدای فیسفیس مداوم نشتی هوا از اگزوز یا عمل نکردن صحیح کیسههای فیلتر از نشانههای اصلی است.
۲. آیا میتوان از دیافراگمهای متفرقه به جای برند اصلی آسکو استفاده کرد؟
استفاده از قطعات غیرارژینال به دلیل کیفیت پایین متریال، به سرعت پاره شده و باعث افت شدید فشار هوای مخزن غبارگیر میشود.
۳. نقش فنر همراه دیافراگم در عملکرد شیر چیست؟
فنر داخلی به بازگشت سریعتر و مکانیکی دیافراگم به جایگاه اولیه پس از قطع سیگنال بوبین کمک میکند.
۴. عمر مفید تقریبی یک دیافراگم صنعتی چقدر است؟
بسته به تعداد سیکلهای پالس در ساعت و کیفیت هوای فشرده (خشک بودن از رطوبت و روغن)، بین ۱ تا ۳ سال متغیر است.
۵. چه عواملی باعث پارگی زودهنگام دیافراگم میشوند؟
وجود رطوبت و روغن زیاد در خط هوای فشرده و کارکرد مداوم در دمای خارج از محدوده استاندارد متریال قطعه.
۶. آیا برای تعویض دیافراگم نیاز به دمونتاژ کامل بدنه شیر از لولهکشی است؟
خیر، طراحی این شیرها به گونهای است که با باز کردن چند پیچ روی درپوش بالایی، تعویض دیافراگم در محل نصب انجام میشود.
۷. تفاوت متریال نئوپرن با وایتون در این قطعات چیست؟
متریال وایتون مقاومت بسیار بالاتری در برابر دماهای بالا و روغنهای صنعتی موجود در هوا دارد.
۸. آیا کدهای مختلف دیافراگمهای ASCO با هم قابل جابجایی هستند؟
خیر، هر سایز شیر پالس (مانند سایز ۱ اینچ یا ۱.۵ اینچ) نیازمند دیافراگم اختصاصی با ابعاد دقیق خود است.
۹. آیا کیت تعویض شامل فنر و واشرهای جانبی هم میشود؟
بله، پکیجهای استاندارد اورجینال معمولاً شامل دیافراگم اصلی و فنر داخلی متناسب هستند.
۱۰. چگونه میتوان اصالت دیافراگم آسکو را از نمونههای تقلبی تشخیص داد؟
بررسی کیفیت پخت لاستیک، حکاکی لبهها، بستهبندی شرکتی و خرید از تامینکنندگان معتبر تجهیزات ابزار دقیق و پنوماتیک.
