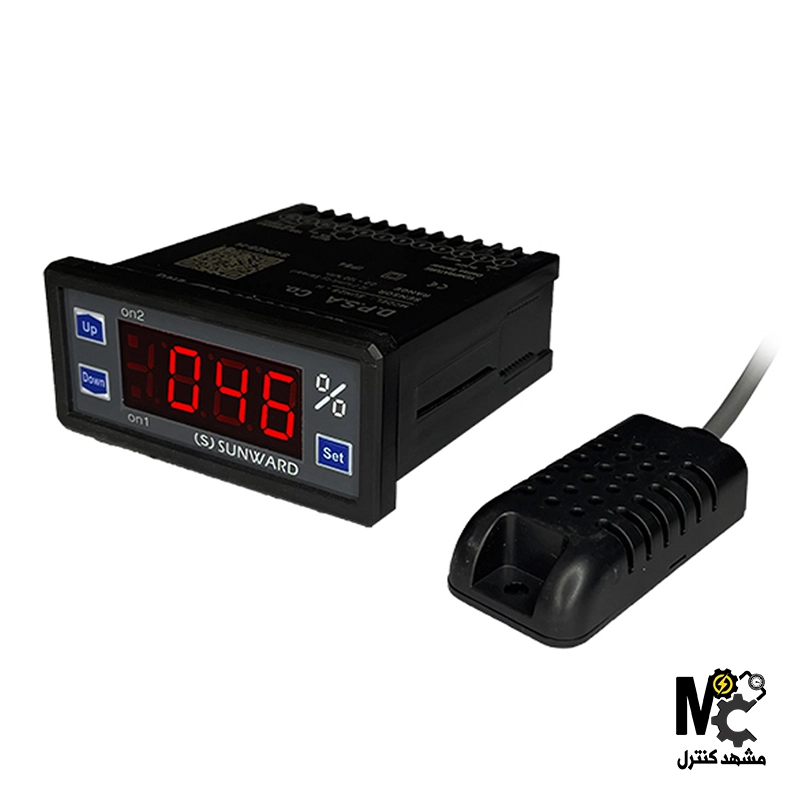

معرفی تخصصی رطوبت سنج SUN-25H-G5 برند سانوارد
در فرآیندهای صنعتی پیشرفته، سالن‌های نگهداری مواد غذایی، انبارسازی دارو و کالاهای حساس، آزمایشگاه‌های تست نساجی، خطوط خشک‌کن صنعتی و پروژه‌های کشاورزی مدرن، تنظیم دقیق میزان رطوبت نسبی محیط (RH%) یک الزام فنی اساسی است. نوسانات کنترل‌نشده رطوبت می‌تواند منجر به فاسد شدن محصولات، کند شدن فرآیندهای شیمیایی یا آسیب‌های ساختاری در خطوط تولید شود. وقتی یک مهندس ابزار دقیق، طراح سیستم‌های تهویه مطبوع (HVAC) یا تکنسین واحد نگهداری و تعمیرات (نت) به دنبال یک تجهیز تخصصی، دقیق و خوش‌قیمت جهت سنجش و کنترل رطوبت میگردد، برند سانوارد (SUNWARD) راهکارهایی بسیار پایدار ارائه می‌دهد.
اگر در پروژه یا سالن صنعتی خود با مشکل تغییرات شدید رطوبت، افت دقت سنسورها در کارکرد مداوم یا پیچیدگی تنظیمات دستگاه‌های قدیمی روبرو هستید، رطوبت سنج SUN-25H-G5 برند سانوارد یکی از کاربردی‌ترین و مطمئن‌ترین تجهیزات تابلویی برای مدیریت این پارامتر است. این کنترلر رطوبت تک نقطه ای با بهره‌گیری از سنسور دیجیتال باکیفیت، پردازشگر دقیق و صفحه نمایش پرنور، امکان پایش لحظه‌ای و اعمال فرمان به تجهیزات رطوبت‌ساز یا رطوبت‌زدا را به راحتی فراهم می‌سازد. در این مقاله قصد داریم به بررسی صفر تا صد مشخصات فنی، اقلام همراه، روش نصب و نکات کاربردی این نمایشگر رطوبت SUNWARD و هیگرومتر سانوارد بپردازیم تا با دیدی کاملاً مهندسی، بهترین تصمیم را برای اتوماسیون پروژه‌های خود بگیرید.
مشخصات فنی و پارامترهای ساختاری کنترلر رطوبت سانوارد
برای مهندسین و تکنسین‌های برق و تاسیسات، تسلط بر ولتاژ تغذیه، بازه اندازه‌گیری، نوع خروجی رله و دقت سنسور پیش از جانمایی دستگاه روی تابلو برق امری حیاتی است. جدول زیر مشخصات فنی شاخص این تجهیز را به صورت خلاصه نشان می‌دهد:
| پارامتر فنی | مقدار / ویژگی |
| برند سازنده | سانوارد (SUNWARD) |
| مدل فنی دقیق | SUN-25H-G5 |
| نوع تجهیز | کنترلر و نمایشگر دیجیتال رطوبت (رطوبت‌سنج تابلویی) |
| ورودی سنسور | سنسور دیجیتال اختصاصی سنجش رطوبت نسبی (RH) با دقت بالا |
| بازه اندازه‌گیری و کنترل | ۰ الی ۹۹ درصد رطوبت نسبی (%RH) |
| ولتاژ تغذیه دستگاه | ۲۲۰ ولت متناوب (220V AC) / برق شهری استاندارد |
| نوع و تعداد خروجی | ۱ رله خروجی فرمان (کنتاکت تغییر وضعیت) با ظرفیت مناسب |
| نوع نمایشگر | سون‌سگمنت دیجیتال پرنور جهت خوانش راحت از فاصله دور |
| نوع نصب | توکار تابلویی (Panel Mount) با بست‌ها و فریم استاندارد |
تحلیل ویژگی‌های تخصصی:
کنترل دقیق تک نقطه‌ای: عملکرد کنترلر رطوبت تک نقطه ای سانوارد به گونهای طراحی شده است که با تعریف یک ستپوینت (Set Point) مشخص و بازه هیسترزیس، تجهیزات رطوبت‌ساز یا فن‌های تهویه را بدون نوسان و کلیدزنی بی‌مورد مدیریت کند.
پایش مداوم و شفاف: این نمایشگر رطوبت SUNWARD با استفاده از صفحه نمایش دیجیتال واضح، مقدار رطوبت نسبی فعلی محیط را به طور لحظه‌ای در اختیار تکنسین قرار می‌دهد.
محتویات سفارش و اقلام همراه هیگرومتر سانوارد
هنگامی که این هیگرومتر سانوارد اصل را از توزیع‌کنندگان معتبر تجهیزات ابزار دقیق و اتوماسیون تهیه می‌کنید، بسته‌بندی شرکتی شامل اقلام زیر است:
۱ عدد دستگاه رطوبت سنج SUN-25H-G5 برند سانوارد با محفظه تابلویی استاندارد.
سنسور اختصاصی سنجش رطوبت مجهز به کابل رابط استاندارد.
گیره‌ها و بست‌های مهار مکانیکی جهت فیکس کردن بدنه دستگاه روی برش تابلو برق.
واشر لاستیکی آب‌بند جهت جلوگیری از نفوذ گردوغبار به داخل تابلو.
برگه راهنمای فنی و دیاگرام سیم‌کشی (Wiring Diagram) جهت راهنمایی تنظیمات منو و سربندی ترمینال‌ها.
نحوه نصب، سربندی و تنظیمات رطوبت سنج SUN-25H-G5 برند سانوارد
اجرای اصولی مراحل مکانیکی و الکتریکی، مانع از افت دقت سنسور شده و طول عمر کنتاکت‌های رله خروجی را تضمین میکند. مراحل نصب به شرح زیر است:
ایجاد برش استاندارد روی درب تابلو: بر اساس ابعاد فریم پشتی دستگاه، برشی مستطیلی و دقیق روی درب تابلو برق ایجاد کرده و بدنه اصلی را وارد کنید.
محکم کردن بدنه با بست‌های جانبی: گیره‌های کشویی را از پشت تابلو به بدنه فیکس کنید تا دستگاه حین فشردن دکمه‌های منو جابه‌جا نشود.
جانمایی صحیح سنسور رطوبت: سنسور را در منطقه‌ای از سالن یا کانال هوا نصب کنید که جریان هوای یکنواخت وجود داشته باشد؛ سنسور نباید مستقیماً در مسیر خروجی نازل رطوبت‌ساز یا تابش مستقیم خورشید قرار گیرد.
سیم‌کشی تغذیه و سنسور: کابل‌های سنسور را با رعایت شماره ترمینال‌های دیاگرام متصل کرده و فاز و نول تغذیه ۲۲۰ ولت را به ترمینال‌های Power وصل کنید.
سیم‌کشی مدار فرمان خروجی: فاز فرمان را به ترمینال مشترک (COM) رله داده و خروجی NO را به رله کمکی یا کنتاکتور تجهیز رطوبت‌ساز/رطوبت‌زدا متصل کنید. سپس پارامترهای بازه و ستپوینت را تنظیم نمایید.
خرید رطوبت سنج SUN-25H-G5 برند سانوارد و ارتقای کیفیت پایش محیطی
اگر در سالن‌های تولید، انبارهای دارویی و مواد غذایی، خطوط خشک‌کن یا سیستم‌های تهویه مطبوع خود با مشکل عدم دقت در سنجش رطوبت، خطای سنسورها یا استهلاك تجهیزات به دلیل نوسانات شدید مواجه هستید و به دنبال باکیفیت‌ترین تجهیز کنترل رطوبت با قیمتی اقتصادی می‌گردید، همین حالا برای خرید رطوبت سنج SUN-25H-G5 برند سانوارد اقدام کنید. رطوبت سنج SUN-25H-G5 برند سانوارد با سنسور دقیق، بدنه تابلویی مقاوم و تنظیمات کاربرپسند، پایداری محیطی را به سیستم‌های شما هدیه می‌دهد.
جهت استعلام قیمت، دریافت مشاوره فنی و ثبت سفارش آنی، هم‌اکنون با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
۱. کاربرد اصلی رطوبت‌سنج تک نقطه‌ای چیست؟
این تجهیز برای پایش مداوم رطوبت نسبی و فرمان قطع/وصل به یک سیستم اصلی (مانند یک رطوبت‌ساز یا یک فن رطوبتزدایی) بر اساس یک نقطه تنظیم (Set Point) مشخص استفاده میشود.
۲. آیا میتوان از این دستگاه هم برای حالت رطوبتزایی و هم رطوبتزدایی استفاده کرد؟
بله، در منوی تنظیمات دستگاه میتوان مد کاری رله را تعیین کرد که با کاهش رطوبت از حد مشخص خروجی فعال شود (رطوبتزایی) یا با افزایش آن (رطوبتزدایی).
۳. برای جلوگیری از خراب شدن سنسور رطوبت در محیطهای پر از گردوغبار چه باید کرد؟
استفاده از غلافهای فیلتردار مخصوص سنسور و تمیزکاری دورهای آن با باد ملایم، مانع از نشست ذرات رو المان حسگر و افت دقت آن میشود.
۴. مفهوم پارامتر هیسترزیس رطوبت در این کنترلر چیست؟
مقدار تفاضلی است که مشخص میکند پس از رسیدن رطوبت به ستپوینت، چقدر باید میزان رطوبت تغییر کند تا رله مجدداً تغییر وضعیت دهد؛ این ویژگی از کلیدزنی مداوم جلوگیری میکند.
۵. آیا در صورت قطعی کابل سنسور، خروجی دستگاه فعال باقی میماند؟
خیر، سیستم ایمنی دستگاه به گونهای طراحی شده که با تشخیص قطعی کابل سنسور، کد خطا (Err) روی نمایشگر درج شده و رله خروجی جهت حفظ ایمنی غیرفعال میگردد.
۶. حداکثر طول مجاز کابل سنسور این هیگرومتر چقدر است؟
افزایش کابل سنسورهای دیجیتال تا فواصل استاندارد کارگاهی امکان‌پذیر است، اما حتماً باید از کابل‌های شیلددار استفاده شده و شیلد به زمین متصل گردد تا از نویز الکترومغناطیسی جلوگیری شود.
۷. آیا این نمایشگر رطوبت قابلیت کالیبراسیون دستی (Offset) دارد؟
بله، در صورت تمایل به انطباق عدد نمایش دادهشده با یک هیگرومتر مرجع آزمایشگاهی، میتوانید از پارامتر Offset در منوی دستگاه استفاده کنید.
۸. آیا امکان اتصال مستقیم رطوبت‌سازهای توان بالا به رله خروجی دستگاه وجود دارد؟
خیر، رله داخلی دستگاه برای بارهای جریانی محدود فرمان مناسب است و برای تجهیزات توان بالا حتماً باید از رله کمکی، SSR یا کنتاکتور استفاده شود.
۹. واکنش سنسور این تجهیز در صورت بروز تقطیر و خیس شدن کامل چیست؟
تقطیر مستقیم آب روی المان حسگر باعث نمایش عدد ۹۹٪ به صورت مداوم میشود؛ برای بازگشت به حالت نرمال، سنسور باید کاملاً خشک شود.
۱۰. مهم‌ترین فاکتورها برای تشخیص اصالت هیگرومتر سانوارد چیست؟
کیفیت بسته بندی شرکتی، وضوح حکاکی اطلاعات روی پلاک دستگاه، هولوگرام اصالت و تهیه از توزیع‌کنندگان تخصصی اتوماسیون صنعتی.
